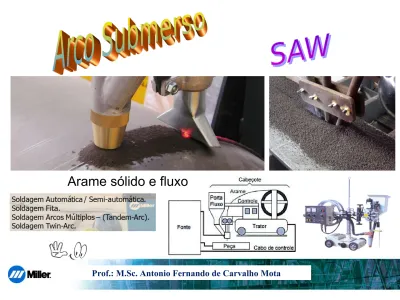

7.1 ARCO-SUBMERSO- SAW.

(1)

Prof.: M.Sc. Antonio Fernando de Carvalho Mota

(2)

No soldagem a arco submerso, a união entre os metais acontece por aquecimento e fusão obtidos por meio de um arco elétrico estabelecido entre um eletrodo metálico sem revestimento e a peça que se quer

soldar. A diferença deste método é que o arco se forma sob uma

camada protetora de material granular (em forma de grãos) chamada de fluxo, que é colocado sobre a região da solda e impede a

contaminação da solda pela atmosfera. SOLDAGEM A ARCO SUBMERSO (SUBMERGER ARC WELDING – SAW)

SOLDAGEM A ARCO SUBMERSO (SUBMERGER ARC WELDING – SAW)

(3)

(4)

(5)

A maior dificuldade do Processo Arco Submerso é não poder ser vista a Poça de Fusão nos obrigando a prever seu comportamento com base nas principais variáveis operacionais.

(6)

Soldagem a arco submerso (SAW)

A parte do fluxo que não se funde pode ser reutilizada em

novas operações.

A parte fundida do fluxo forma uma camada de escória

que protege o cordão da solda. Esta camada é facilmente

removida.

(7)

Equipamentos:

Fonte de Energia Painel de Controle Bobina do Arame Eletrodo Reservatório de Fluxo Pistola Manual Alimentador de Fluxo Metal Base

(8)

Soldagem a Arco Submerso

(Submerger Arc Welding – SAW)

Soldagem a Arco Submerso

(Submerger Arc Welding – SAW)

(9)

No processo a arco submerso, como

são adicionados os elementos de liga?

No processo a arco submerso, como

são adicionados os elementos de liga?

AVALIAÇÃO

Resp. No fluxo

(10)

AVALIAÇÃO: Quais as posições de soldagem do Arco Submerso?

Plana Horizontal Vertical

(11)

Limitações do Arco Submerso:

Soldagem somente nas posição plana e horizontal em ângulo (Equipamento convencional)

X X X

2G 3G 1G 4G Somente equipamento especial Horizontal em ângulo Plana em ângulo Plana de topo Solda longitudinal

(12)

(13)

SOLDA CIRCUNFERENCIAL:

Soldagem Automática Circunferencial

Somente equipamento especial

(14)

(15)

Equipamento especial para a soldagem horizontal

com arco submerso para tanques verticais no campo

(16)

(17)

Soldagem a Arco Submerso (Sumerged Arc Welding – SAW) Indicado para chapas grossas, como é o caso de navios,

(18)

(19)

Solda circunferencial

(20)

SOLDAGEM DE CHAPAS EM DOIS PASSES – ARCO SUBMERSO (SAW - Submerged Arc Welding )

(21)

(22)

MÁQUINA HIDRÁULICA QUE VIRA A CHAPA PARA O ARCO SUBMERSO SOLDAR NO OUTRO LADO

(23)

Auto-peças: rodas, transmissões, diferenciais, longarinas.

Usos da Soldagem a Arco Submerso

Solda Externa Solda Interna

(24)

(25)

(26)

(27)

Funções do Fluxos para a Soldagem a Arco Submerso:

 Estabilizar o arco elétrico.

 Formar escória para proteger o metal de solda líquido contra a ação da

atmosfera.

 Atuar como desoxidante, limpando o metal de solda líquido.

 Isolante térmico, concentrando o calor (parte não fundida do fluxo)  Adicionar elementos de liga.

 Controlar o acabamento e a geometria do cordão de solda.

Arame Poça de Fusão

Escória

(28)

Fluxo:

 Forma de Grânulos.

 Protege o metal de solda de contaminações.  Age como isolante térmico, concentrando o calor.

Eletrodo (arame):

 Fio contínuo. Bobinas de 30 a 500kg.  Alimentado automaticamente.

Torna o processo rápido e econômico

.

(29)

Tipos de Fluxos

Quanto ao Método de Fabricação:

(30)

Armazenamento dos Fluxos

 Manter o fluxo com 60% máximo de umidade.

 Sacos sobre pallets de madeira, isolados do chão.

 Manter afastado de paredes.

(31)

Secagem dos Fluxos

 Secagem: 250 a 350ºC por 1 a 2 horas.

 Conservação da Secagem: Em estufa entre 100 e 150ºC.

 Necessário para uso com fluxos neutros.

(32)

Classe

AWS

Composição Química

C Mn P S Si Cu Outros EL-12 0,04 0,14 0,25 0,60 0,030 0,030 0,10 0,35 EM-12K 0,05 0,15 0,80 1,25 0,030 0,030 0,10 0,35 0,35 EM-13K 0,06 0,16 0,90 1,40 0,030 0,030 0,35 0,75 0,35 EA-3 0,05 0,17 1,65 2,20 0,025 0,025 0,20 0,35 Mo: 0,45 0,65 EB-2 0,07 0,15 0,45 1,00 0,025 0,025 0,05 0,30 0,35 Mo: 0,45 0,65_{Cr: 1,00 1,75} EF-6 0,07 0,15 1,45 1,90 0,015 0,015 0,10 0,30 0,35 Mo:0,40 0,65_{Ni: 1,75 2,25} Cr: 0,20 0,55 Arame – Eletrodo

(33)

Arco Submerso Semi-Automático

Mecanizado:

(34)

Arco Submerso Automático:

Processo mais utilizado.

(35)

VANTAGENS DESVANTAGENS

Alta velocidade de soldagem

e taxa de deposição. Soldagem limitada às posições plana e filete horizontal. Produz solda uniforme e com

acabamento superficial. Aporte térmico elevado que pode prejudicar as propriedades da junta em alguns casos.

Ausência de respingos. Necessário retirar a escória entre passes, pode ocorre defeito por inclusão de escória.

Dispensa proteção contra a radiação devido ao arco ser encoberto.

Facilmente mecanizado. Elevada produtividade.

(36)

Controle MILLER

HDC 1500

Analógico

Opera em CC

ou em CA

HDC 1500

Analógico

Opera em CC

ou em CA

Robusto e Simples de Operar.

Opera em Corrente Continua

ou em Corrente Alternada.

Apenas 1 Circuito de Controle

simplifica uso e serviços.

Todas Funções Básicas para o

Processo Arco Submerso.

Opera com Fontes de Solda de

outras procedências.

Utiliza 115 Vca para operar.

Pode ser utilizado na Fonte

SUB ARC – Deltaweld ou com a

Summit Arc

.

(37)

Geralmente, um eletrodo trabalha como polo positivo (eletrodo guia, CC+), visando maior penetração. Os demais eletrodos são ligados no polo negativo, visando maior taxa de deposição e melhor acabamento.

Também podem trabalhar com CA.

2 ou 3 arames, cada um ligado a uma fonte de energia, formam arcos distintos.

Arranjos com até 6 arames são possíveis.

Arames múltiplos tipo Tandem-Arc.

Soldagem a arco submerso (SAW)

(38)

Arco Submerso com Arcos Múltiplos

( Tandem-Arc):

 2 ou 3 arames soldando

simultaneamente.

 Utiliza cabeçotes e fontes

(39)

Arco Submerso com Arcos Múltiplos

( Tandem-Arc):

1º arame: penetração. 2º arame: enchimento. 3º arame: acabamento

(40)

Solda externa, tubo API, tandem 4 arames. 3500A

(41)

Usos da Soldagem a Arco Submerso

Oleodutos, aquedutos, minerodutos, tubulações, estacas.

Solda interna tubo API com tandem 3 arames.

2500A 2,0 m/min.

(42)

Arames múltiplos tipo Twin-Arc.

Soldagem a arco submerso (SAW)

2 arames conectados à mesma fonte formam um único arco.

Este arranjo resulta em menor penetração, com baixa diluição (pouca fusão do metal base) e alta taxa de deposição.

É interessante para revestimentos e soldas em chanfros largos com mata-junta.

(43)

 2 arames soldando simultaneamente.

 Acoplados ao mesmo cabeçote, e uma única fonte de energia.

(44)

Usos da Soldagem a Arco Submerso

Perfis soldados, pontes rolantes, pontes, elevados, edifícios

.

(45)

•Sempre maior na posição plana. Efeito da gravidade mantém o_{Sempre maior na posição plana. Efeito da gravidade mantém o}

metal fundido na junta.

•Aumenta com a corrente de soldagem._{Aumenta com a corrente de soldagem.}

•Processos com 2 ou mais arames aumentam substancialmente a_{Processos com 2 ou mais arames aumentam substancialmente a}

taxa de deposição.

Taxa de Deposição

TAXA DE DEPOSIÇÃO TÍPICA

Eletrodo Revestido 1,0 a 3,0 kg/h MIG-MAG 2,0 a 6,0 kg/h Arco-Submerso 5,0 a 12,0 kg/h Twin-arc 10,0 a 25,0 kg/h Tanden-arc 12,0 a 30,0 kg/h

(46)

Configuração utilizada para deposição de material para recobrimentos.

As fitas tem espessura típica de 0,5mm e largura de 30 a 120mm.

Geralmente utiliza corrente contínua direta (CC-), pois se requer diluição muito baixa.

A largura do cordão obtido é

aproximadamente a largura da fita.

Soldagem a arco submerso (SAW) - ELETRODO EM FITA

SAW Strip Cladding head

Revestimento duro: rolos de

(47)

Posicionadores

 Dispositivos Mecânicos que suportam e/ou movimentam as peças

para a posição desejada.

 Função fundamental no SAW pois o processo exige soldagem na

posição plana ou horizontal.

 O uso de posicionadores garantem para a SAW:  Alta taxa de deposição.

 Elevado Fator de Operação.  Repetibilidade das soldas

(48)

Carrinho Montado numa Coluna

Este exemplo (acoplado com rolos viradores) permite executar soldas longitudinal e circunferencial.

(49)

(50)

Principais Variáveis do Processo



Tipo da Corrente - Polaridade

 Intensidade de Corrente (VAA)

 Velocidade de Soldagem

 Tensão do Arco

 Diâmetro do Arame

 Extensão do Eletrodo

 Ângulo de avanço do Eletrodo

 Espessura da Camada de Fluxo

Granulometria do fluxo

Tipo de Fluxo (Fabricação e Químico)

Composição Binária Fluxo + Arame

(51)

Tipo de Corrente - Polaridade

(DC)CC+ mais recomendado (ou mais utilizado):

• Rápida sequência de deposição.

• Boa penetração.

• Maior resistência a porosidade.

• Melhor controle do formato e aparência do cordão.

(DC)CC- oferece:

• 30% aumento na taxa de deposição.

• Menor penetração.

• Usado em soldas de revestimento.

• Deve-se aumentar 4V para obter cordão similar a CC+.

(52)

CC-Intensidade de Corrente ( VAA)

A Intensidade de Corrente determina:

• Taxa de Deposição.

• Profundidade de penetração.

• Altura e reforço da solda.

 Intensidade de corrente (demais parâmetros

constantes):

 Penetração.

 Taxa de deposição.

 Reforço da solda.

(53)

Diâmetro do Arame – Relação com Penetração

Pequeno

Adequado

Grande

 2,38 a 6,4 mm.

  arame (demais parâmetros constantes):

 Largura do Cordão.

 Densidade de Corrente.

 Penetração.

 Taxa de Deposição.

Maior  arame:

 Capacidade de suportar corrente.

 Taxa de Deposição.

(54)

Diâmetro do Arame – Faixas de Corrente Típicas

Diâmetro do Eletrodo

(pol) – (mm)

Faixa de Intensidade de

Corrente (A)

3/32” 2,4mm

230 - 600

1/8” 3,2mm

300 - 700

5/32” 4,0mm

400 - 800

3/16” 4,8mm

450 - 1000

1/4” 6,4mm

600 - 1300

(55)

Extensão do Eletrodo - STICKOUT

STICKOUT

Bico de Contato

Eletrodo Visível

“Distância entre o ponto de contato elétrico no bico e a ponta

do eletrodo que toca a chapa”.

 Extensão do Eletrodo (demais parâmetros constantes):

 Taxa de Deposição.

(56)

Soldagem a Arco Submerso - SAW

APLICAÇÕES TÍPICAS NA INDUSTRIA DO PETRÓLEO E PETROQUÍMICA:

Soldagem dos aços carbono e de baixa liga na fabricação de vasos de

pressão, tubos c/costura e tanques de armazenamento, refinarias, plataformas, navios, revestimentos resistentes à abrasão, erosão, e corrosão.

SEGURANÇA:

(57)

CONSULTORIA: ARCO SUBMERSO COM ADIÇÃO DE PÓ METÁLICO

Abaixo do fluxo deposita-se pó metálico, geralmente pó de ferro. Para que o pó de ferro fique abaixo do fluxo, deposita-se o pó de ferro antes de se depositar o fluxo, conforme figura abaixo. A função é aumentar a taxa de deposição, em um principio similar ao processo com eletrodo revestido com adição de pó metálico no revestimento. Consegue-se aumento da taxa de deposição em até 70%, com diminuição da penetração, de forma similar ao uso de arame frio.
