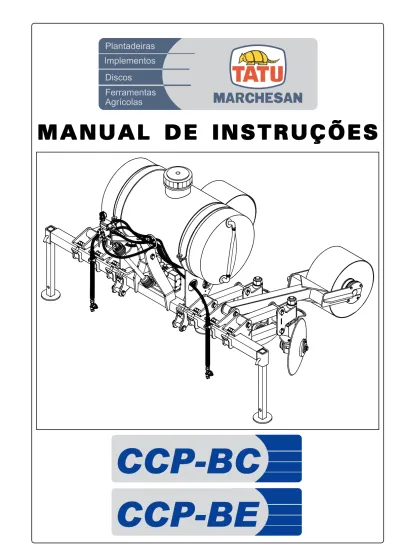

M A N U A L D E I N S T R U Ç Õ E S

(1)

M A N U A L D E I N S T R U Ç Õ E S

(2)

IDENTIFICAÇÃO

Revenda:

Proprietário:

Empresa / Fazenda:

Cidade:

UF:

Nº do Certificado de Garantia:

Série / Nº:

Data:

Nota Fiscal Nº:

Produto:

(3)

INTRODUÇÃO

Os Cobridores de Cana Planta modelos CCP-BC (bomba cardan) e CCP-BE (bomba elétrica) foram desenvolvidos para realizar três funções, a cobertura dos toletes da cana-de-açúcar, a compactação da terra e a aplicação de inseticida ou nematicidas.

A cobertura dos toletes é feita pelos discos cobridores direito e esquerdo, que tem regulagem de ângulo, montados em dois conjuntos de braços pantográficos que proporcionam a cobertura perfeita e a quantidade de terra adequada.

A compactação da terra é realizada pelos rolos compactadores que possuem o peso ideal para o melhor contato do solo com os toletes, evitando balões de ar que prejudicam a brotação das gemas da cana-de-açúcar.

A aplicação de inseticida é feita por um conjunto aplicador composto por tanque pulverizador de 300 litros de capacidade, bomba (cardan ou elétrica), comando, pingentes com anti-gotejante e vários outros itens que proporcionam a aplicação uniforme do inseticida na aréa de solo que ficará em contato com os toletes da cana-de-açúcar.

Este manual de Instruções em sua elaboração detalhada, contém as informações necessárias para o melhor desempenho de seu equipamento. O Operador deve ler com atenção todo o manual antes de colocar o equipamento em funcionamento pela primeira vez.

Para obter qualquer outro esclarecimento, ou na eventualidade de problemas técnicos que poderão surgir durante o serviço, consulte seu Revendedor, que aliado ao Departamento de Assistência Técnica da própria fábrica, garantem o pleno funcionamento de seu Cobridor de Cana Planta TATU.

(4)

ÍNDICE

AO PROPRIETÁRIO... 3 AO OPERADOR ... 4 a 6 Trabalhe com Segurança ... 4 e 5 Transporte sobre Caminhão/Carreta ... 6

ESPECIFICAÇÕES TÉCNICAS ... 7

PREPARAÇÃO PARA O TRABALHO ... 8 a 11 Preparo do Trator/ Acoplamento ao trator ... 8 e 9 Ajuste de Altura para o Trabalho... 10

Acoplamento do Cardan na Tomada de Potência ...11

MONTAGEM ... 12 a 20 Montagem dos Rolos e Conjunto Porta Discos ...12

Troca dos Rolos ... 13

Montagem do Circuito Hidráulico Bomba Cardan ...14

Lista de Componentes Circuito Hidráulico ...15

Mont. Bomba Cardan/Comando Jacto/Bomba Jacto ...16

Filtro/Bico Pulverizador ... 17

Montagem do Circuito Hidráulico Bomba Elétrica ...18

Montagem Bomba Elétrica/Bomba Elétr./Válv. Reguladora/Filtro ...19

Filtro de Linha ... 19

Painel Elétrico com Fusível/Bico Pulverizador ...20

REGULAGENS E OPERAÇÕES... ... 21 a 26 Velocidade do Trator/Rotação na Tomada de Potência ... 21

Cálculo Prático de Volume de Pulverização ...22

Tabela... 23

Regulagem do Espaçamento ... 24

Ajuste dos Discos ... 25

OPERAÇÕES - Pontos Importantes ... 26

OPCIONAIS ... 27

MANUTENÇÃO... 28 a 31 Lubrificação ... 28

Pontos de Lubrificação ... 29

Limpeza dos Filtros ... 30

Manutenção do Cobridor/Cuidados na Manutenção ...31

(5)

AO PROPRIETÁRIO

Informações Gerais

- As indicações de LADO DIREITO E LADO ESQUERDO são feitas observando o cobridor por trás.

- Para solicitar peças ou os serviços de Assistência Técnica é necessário fornecer os dados constantes da plaqueta de identificação, a qual se localiza no chassi do cobridor.

A aquisição de qualquer produto Tatu confere ao primeiro comprador os seguintes direitos:

- Certificado de garantia; - Manual de Instruções e a

- Entrega Técnica, prestada pela Revenda.

- Cabe ao proprietário no entanto verificar as condições do equipamento no ato do recebimento e ter conhecimento dos termos de garantia.

- Atenção especial deve ser dada às Recomendações de Segurança e aos cuidados de operação e manutenção do equipamento.

- As instruções aqui contidas indicam o melhor uso e permitem obter o máximo rendimento, aumentando a vida útil deste equipamento.

- Este manual deve ser encaminhado aos Srs. Operadores e pessoal de Manutenção.

Importante: - APENAS PESSOAS QUE POSSUEM O COMPLETO CONHECIMENTO DO TRATOR E DOS EQUIPAMENTOS DEVEM EFETUAR O TRANSPORTE E A OPERAÇÃO DOS MESMOS.

- A MARCHESAN NÃO SE RESPONSABILIZA POR QUAISQUER DANOS CAUSADOS POR ACIDENTES ORIUNDOS NO TRANSPORTE, NA UTILIZAÇÃO OU NO ARMAZENAMENTO INCORRETOS OU INDEVIDOS DOS SEUS EQUIPAMENTOS, SEJA POR NEGLIGÊNCIA E/OU INEXPERIÊNCIA DE QUALQUER PESSOA.

- A MARCHESAN NÃO SE RESPONSABILIZA POR DANOS PROVOCADOS EM SITUAÇÕES IMPREVISÍVEIS OU ALHEIAS AO USO NORMAL DOS EQUIPAMENTOS.

(6)

Trabalhe com Segurança

- OS ASPECTOS DE SEGURANÇA DEVEM SER ATENTAMENTE OBSERVADOS PARA EVITAR ACIDENTES.

- ESTE SÍMBOLO É UM A L E R T A UTILIZADO PARA PREVENÇÃO CONTRA ACIDENTES. AS INSTRUÇÕES ACOMPANHADAS DESTE SÍMBOLO REFEREM-SE À REFEREM-SEGURANÇA DO OPERADOR OU DE TERCEIROS, DEVENDO REFEREM-SER LIDAS E ATENTAMENTE OBSERVADAS.

O Cobridor de Cana Planta é de fácil operação, exigindo no entanto os cuidados básicos e indispensáveis ao seu manuseio.

- Tenha sempre em mente que SEGURANÇA exige ATENÇÃO CONSTANTE, OBSERVAÇÃO E PRUDÊNCIA; durante o transporte, manutenção e armazenamento do cobridor.

Sr. Usuário!

Respeitemos a ecologia. O despejo incontrolado de resíduo prejudica nosso meio

ambiente.

Derramar no solo óleo, combustíveis, filtros, baterias, etc. Afeta diretamente a ecologia, chegando estes resíduos até as camadas subterrâneas. Informe-se sobre a forma correta de entregar estes elementos contaminantes a quem possa reciclar ou reutilizá-los.

Cuidado com o meio ambiente

Consulte o presente manual antes de realizar trabalhos de regulagens e manutenções.

AO OPERADOR

(7)

Não verifique vazamentos no circuito hidráulico com as mãos, a alta pressão pode provocar grave lesão. Ter cuidado especial ao circular em declives. Perigo de capotar. Impedir que produtos químicos ( f e r t i l i z a n t e s , sementes tratadas, etc) entre em contato com a pele ou com as roupas.

Nunca tente fazer as regulagens ou serviços de manutenção com o equipamento em movimento. Mantenha os lugares de acesso e de trabalho limpos e livres de óleo, graxa, etc. Perigo de acidente.

Não transite por estradas ou caminhos durante a noite. Nas manobras ou curvas fechadas evite que as rodas do trator toquem o cabeçalho. Não transporte pessoas se não houver banco adicional para este fim. Tenha precaução quando circular debaixo de cabos elétricos de alta tensão.

AO OPERADOR

(8)

- Durante o trabalho ou transporte é permitido somente a permanência do Operador no trator.

- Não permita que crianças brinquem próximo ou sobre o equipamento, estando o mesmo em operação, transporte ou armazenado.

- Tenha o completo conhecimento do terreno antes de iniciar a cobertura. Faça a demarcação de locais perigosos ou de obstáculos.

- Utilize velocidade adequada com as condições do terreno ou dos caminhos a percorrer.

- Utilize equipamentos de proteção individual.

- Utilize roupas e calçados adequados. Evite roupas largas que podem se enroscar nas partes móveis.

- Nunca opere sem os dispositivos de proteção do equipamento.

- Tenha cuidado ao efetuar o engate nos três pontos do hidráulico do trator. - Use luvas de proteção para trabalhar próximo dos discos.

- Ao colocar o equipamento em posição de transporte observe se não há pessoas ou animais próximos.

- Nunca tente alterar as regulagens, limpar ou lubrificar o equipamento em movimento.

- Pare sempre o motor antes de deixar o assento do trator.

- Tracione o equipamento somente com trator de potência adequada. - Verifique com atenção a largura de transporte em locais estreitos.

- Toda vez que desengatar o equipamento, na lavoura ou galpão, faça-o em local plano e firme. Certifique-se que o mesmo esteja devidamente apoiado.

- Veja recomendações gerais de segurança na contra-capa deste Manual.

Transporte sobre Caminhão/Carreta

O transporte por longa distância deve ser feito sobre caminhão, carreta, etc..., seguindo estas instruções de segurança:

- Use rampas adequadas para carregar e descarregar o equipamento. Não efetue carregamento em barrancos, pois pode ocorrer acidente grave. - Em caso de levantamento com guincho utilize os pontos adequados para

içamento.

- Calce adequadamente o equipamento.

- Utilize amarras (cabos, correntes, cordas, etc...), em quantidade suficiente para imobilizar o equipamento durante o transporte.

- Verifique as condições da carga após os primeiros 8 a 10 quilômetros de viagem, depois, a cada 80 a 100 quilômetros verifique se as amarras não estão afrouxando. Verifique a carga com mais frequência em estradas esburacadas.

- Esteja sempre atento. Tenha cuidado com a altura de transporte, especialmente sob rede elétrica, viadutos, etc...

- Verifique sempre a legislação vigente sobre os limites de altura e largura da carga. Se necessário utilize bandeiras, luzes e refletores para alertar outros motoristas.

AO OPERADOR

(9)

ESPECIFICAÇÕES TÉCNICAS

* Peso aproximado completo. Opcionais:

- Raspador do Rolo Compactador.

- Rolo compactador de Cantoneira (carambola). (Ver página 27).

Modelo ... CCP-BC ... CCP-BE

Número de Linhas ... 02

Número de Rolos ... 02

Discos Côncavos 18" ... 04

Capacidade do Tanque (litros) ... 300

Espaçamento (mm) ... 1300, 1400 e 1500 Peso (Kg)* ... 622 602 Potência no Motor (cv) ... 65

(10)

PREP

PREPARAÇÃO P

ARAÇÃO P

ARAÇÃO PARA O TRABALHO

ARAÇÃO P

ARA O TRABALHO

Preparo do Trator

A adição de lastro d'água nos pneus, conjunto de pesos na dianteira e nas rodas traseiras, são os meios mais utilizados para aumentar a tração no solo e dar maior estabilidade ao trator.

Acoplamento ao Trator

Para o acoplamento escolha um local o mais plano possível. 1º) Abaixe totalmente o hidráulico do trator.

2º) Posicione os braços do hidráulico do trator a aproximadamente 600 mm do solo (medida "A"), utilizando os braços extensores ("B"). Ver figura da página 9.

3º) Venha em marcha-a-ré lentamente ao encontro do cobridor e esteja preparado para aplicar os freios. Ao se aproximar utilize a alavanca para controle da posição do hidráulico, deixando o braço inferior esquerdo no mesmo nível do pino de engate do cobridor.

4º) Engate o braço inferior esquerdo e coloque o contrapino de trava. 5º) Engate o braço superior (3º ponto) e coloque o contrapino de trava. 6º) Finalmente engate o braço inferior direito que possui movimentos de subida e descida através da manivela niveladora. Neste momento a rosca extensora do 3º ponto do braço superior do trator pode ser utilizada para aproximar ou afastar o cobridor, facilitando o engate do mesmo.

Engate Inferior Esquerdo

Engate Superior 3º Ponto

(11)

PREP

PREPARAÇÃO P

ARAÇÃO P

ARAÇÃO PARA O TRABALHO

ARAÇÃO P

ARA O TRABALHO

Para um perfeito acoplamento, o cobridor deve estar centralizado com o trator, o que é feito da seguinte maneira:

- Alinhe o engate frontal do cobridor com o terceiro ponto do trator.

- Verifique se as distâncias entre os braços inferiores e os pneus são iguais dos dois lados (medida "C"), devendo os mesmos estarem nivelados.

"C"

"A"

"B"

(12)

PREP

PREPARAÇÃO P

ARAÇÃO P

ARAÇÃO PARA O TRABALHO

ARA O TRABALHO

Ajuste de Altura para o Trabalho

O ajuste de trabalho do cobridor é determinado tomando-se como referência a altura entre o solo e a barra do hidráulico do trator que é de 600 mm.

Nas figuras abaixo pode ser observada a posição correta e incorreta para o trabalho.

Posição Incorreta para o Trabalho

Posição Correta para o Trabalho

(13)

PREP

PREPARAÇÃO P

ARAÇÃO P

ARAÇÃO PARA O TRABALHO

ARA O TRABALHO

Acoplamento do Cardan na Tomada de Potência

Antes de iniciar as operações deve-se verificar o comprimento do eixo cardan, em função do trator, bem como a sua montagem correta.

- Com o equipamento devidamente engatado ao trator, mas sem o eixo cardan, movimente o hidráulico até encontrar a distância mínima (A) entre a tomada de potência e o equipamento.

- Retire a "fêmea" do cardan e acople-a na TDP.

- Em seguida posicione a mesma por cima do "macho", como se estivesse acoplada e verifique as dimensões.

- Se necessário corte partes iguais do "macho" e da "fêmea", bem como das proteções.

- Toda vez que trocar de trator, verifique novamente o comprimento do eixo cardan.

- As correntes das capas de proteção devem ser fixadas no equipamento e no trator, de modo que não se soltem durante o trabalho.

A montagem correta do cardan é como mostra a figura abaixo. Observe a disposição dos garfos das cruzetas, devendo ter precaução ao desmontar. A

A

5 a 7 cm

Obs.: - É NECESSÁRIO DAR ACABAMENTO NAS PARTES CORTADAS (MACHO/ FÊMEA), PARA ISTO UTILIZE UMA LIMA. EM SEGUIDA RETIRE AS LIMALHAS E LUBRIFIQUE O MACHO COM UMA FINA CAMADA DE GRAXA.

(14)

MONT

MONTAGEM

AGEM

Montagem dos Rolos e Conjunto Porta Discos

O cobridor já sai montado de fábrica, mas se houver necessidade de retirar os rolos (A) e os conjuntos porta discos (B), retire os parafusos (C) , arruelas e porcas.

Para soltar o tanque (D), retire os parafusos (E) e porcas, soltando as cintas de trava (F).

C

B

A

D

F

E

(15)

MONT

MONTAGEM

AGEM

Troca dos Rolos

Para trocar o rolo compactador (G), pelo rolo de cantoneira (H), retire os parafusos (I), arruelas de pressão (J) e porcas (K), depois arraste o rolo compactador para trás. Coloque o rolo de cantoneira no lugar e prenda novamente com os parafusos (I), arruelas pressão (J) e as porcas (K).

G

I

K

J

I

K

J

(16)

14

MONTMONTMONTMONTMONT

AGEMAGEMAGEMAGEMAGEM

Montagem do Cir

cuito Hidráulico Bomba Car

dan

30

08

01

31

08

30

08

19

20

15

13

05

04

02

03

02

06

08

10

12

13

08

09

07

24

18

08

27

15

17

14

15

16

15

23

15

14

07

22

26

29

28

25

27

(17)

MONT

MONTAGEM

AGEM

Lista de Componentes Circuito Hidráulico

01- Tanque 02- Flange

03- Junta Vedação 04- Tee 1"

05- Bujão 1"

06- Bico para mangueira 1.1/4" x R.1" 07- Condutor de ar

08- Abraçadeira 1.1/4" a 1.1/2" 09- Filtro sucção

10- Bico para mangueira 1.1/4" x R.3/4" 11- Mangueira 3/4" x 850

12- Mangueira 3/4" x 1700

13- Bico para mangueira 3/4" x R.3/4" 14- Bomba jacto

15- Abraçadeira 3/4" a 1"

16- Bico y para mangueira 3/4" x 1/2" 17- Comando jacto

18- Bico para mangueira interna 19- Adaptador caixa d'agua anel 20- Cotovelo 21- Mangueira 1/2" x 1800 22- Mangueira 1/2" x 2000 23- Mangueira 1/2" x 350 24- Mangueira 3/4" x 260 25- Adaptador pingente

(18)

MONT

MONTAGEM

AGEM

Comando Jacto

Comando com abertura, fechamento e arremate de linha com manômetro.

Bomba Jacto

Bomba pulverizadora acionada pela tomada de força do trator através de eixo cardan.

Montagem Bomba Cardan

Saída

Entrada

Retorno para Tanque 3/4"

Linha Direita

Linha Esquerda

Entrada

(19)

MONT

MONTAGEM

AGEM

Filtro auto-vedante que permite efetuar a manutenção sem a necessidade de esgotar o reservatório, para isto basta puxar a argola (A) e girar 90°.

Bico Pulverizador

Bicos pulverizadores anti-gotejantes, que possibilitam a aplicação uniforme do inseticida na área de solo.

A

(20)

MONT

MONTAGEM

AGEM

(21)

MONT

MONTAGEM

AGEM

Montagem Bomba Elétrica

Bomba Elétrica, Válvula Reguladora de

Pressão e Filtro

Bomba elétrica acionada pela bateria do trator, através do painel elétrico.

Válvula reguladora de pressão com manômetro.

Filtro com registro de abertura e fechamento.

(22)

MONT

MONTAGEM

AGEM

Bico Pulverizador

Bicos pulverizadores anti-gotejantes, que possibilitam a aplicação uniforme do inseticida na área de solo.

Painel Elétrico com Fusível

Fixe o painel elétrico (A) no trator, conecte o plug macho do fio (B) no plug fêmea do painel elétrico e o plug fêmea do fio (B) no plug macho da bomba elétrica. Depois conecte o plug fêmea do fio (C) no plug macho do painel elétrico (A), na outra extremidade do fio (C) se encontra as bocas de jacaré que devem ser colocadas na bateria do trator, com muita atenção para não inverter os polos positivo e negativo, a boca de jacaré vermelha tem um sinal de polo positivo (+), e a boca de jacaré preta tem um sinal de polo negativo (-).

Obs.: NÃO INVERTA OS POLOS NA HORA DE CONECTAR AS BOCAS DE JACARÉ NA BATERIA 12V DO TRATOR, PODE QUEIMAR O FUSÍVEL E ATÉ A BOMBA ELÉTRICA.

IMPORTANTE

NÃO USAR PRODUTOS INFLAMÁVEIS OU EM LUGARES FECHADOS QUE CONTENHA PRODUTOS INFLAMÁVEIS, POR RISCO DE EXPLOSÃO.

EVITE USAR PRODUTOS COM TEMPERATURAS ACIMA DE 76°C.

A

B

Plug Macho

Plug Fêmea

C

Plug Fêmea

(23)

REGULAGENS E OPERAÇÕES

Velocidade do Trator

A velocidade de trabalho deve ser determinada em função das condições do terreno.

Quanto mais plano e uniforme o terreno mais velocidade pode ser adotada na operação.

A escolha da velocidade influi na rotação da tomada de potência. Por isso você deve ajustar a marcha e rotação do motor de tal maneira que a rotação de 540 rpm na tomada de potência seja sempre mantida.

Para definir velocidade, marcha, rotação do motor e da tomada de potência, consulte o manual de instruções do trator.

Rotação na Tomada de Potência

Para que a aplicação do produto seja correta é necessário que a rotação seja mantida constante a 540 rpm durante o trabalho. O trator normalmente dispõe de contagiros para ajustar a rotação. Caso haja dúvidas consulte o manual de instruções do trator ou confira a rotação utilizando um tacômetro.

0 0 0 00 0 5 10 15 20 25 RPM X 100 TDP 540 RPM 0 0

(24)

REGULAGENS E OPERAÇÕES

Cálculo Prático de Volume de Pulverização

Para saber as diversas dosagens de inseticida a ser aplicado em uma área, faça o cálculo de volume de pulverização.

FÓRMULA PARA CÁLCULO

Onde:

Q = Volume de pulverização em: l/ha. q = Vazão de um bico em: l/min. V = Velocidade em: Km/h.

e = Espaçamento entre bicos em metros. 600 = Fator de conversão de unidades.

Q = q x 600_{V x e}

Na tabela abaixo as referentes dosagens fornecida c/ o bico stand 11003 E.

Bico

Pressão Vazão (q) L/min

Espaçamento entre Bicos 0,50 m. Velocidade de aplicação (Km/h) 6 8 12 5 30 2.0 1.00 296 233 198 148 119 99 40 2.7 1.15 342 274 228 171 137 114 50 3.5 1.30 386 310 258 193 154 129 60 4.0 1.40 422 338 282 211 169 141 11003 E 10 4 bar psi

Obs.: PARA OUTRAS DOSAGENS VER TABELA DA PÁGINA SEGUINTE.

IMPORTANTE

OBSERVAR QUE OS VOLUMES INDICADOS NA TABELA DA PÁGINA 23 EM LITROS/ HECTARE SÃO CONSIDERADOS COMO SE A PULVERIZAÇÃO FOSSE EM ÁREA TOTAL, MAS NO CASO DA PULVERIZAÇÃO DIRIGIDA NOS SULCOS DE PLANTADEIRAS, A LARGURA ATINGIDA É SOMENTE NO SULCO, OU SEJA, APROXIMADAMENTE 15 CM. DESTA FORMA, SE TOMARMOS COMO EXEMPLO, UM ESPAÇAMENTO ENTRE BICOS DE 60 CM, O VOLUME DE PRODUTO PULVERIZADO, AO INVÉS DE ATINGIR OS 60 CM DE LARGURA, ATINGIRÁ SOMENTE 15 CM, OU SEJA, ESTARÁ AUMENTANDO EM 60 ÷ 15 = 4 VEZES MAIS O VOLUME APLICADO NESTA FAIXA.

(25)

REGULAGENS E OPERAÇÕES

Bicos Pressão Ibf/pol2 Vazão l/min

Espaçamento entre Bicos 0,50 m. Litros por Hectare

40 0,38 114 91 76 65 57 51 45 50 0,43 129 103 86 74 64 57 52 70 0,50 150 120 100 86 75 67 60 90 0,56 168 134 112 96 84 75 67 110 0,62 186 149 124 106 93 83 74 30 0,48 144 115 96 82 72 64 58 50 0,65 195 156 130 111 98 87 78 70 0,77 231 185 154 132 116 103 92 90 0,86 258 206 172 147 129 115 103 110 0,95 285 228 190 163 143 127 114 30 0,67 201 161 134 115 101 89 80 50 0,89 267 214 178 153 134 119 107 70 1,04 312 250 208 178 156 139 125 90 1,18 354 283 236 202 177 157 142 110 1,29 387 310 258 221 194 172 155 30 0,83 249 199 166 142 125 111 100 50 1,09 327 262 218 187 164 145 131 70 1,29 387 310 258 221 194 172 155 90 1,46 438 350 292 250 219 195 175 110 1,61 483 386 322 276 242 215 193 30 1,01 303 242 202 173 152 135 121 50 1,33 399 319 266 228 200 177 160 70 1,58 474 379 316 271 237 211 190 90 1,80 540 432 360 309 270 240 216 110 1,97 591 473 394 338 296 263 236 30 1,33 399 319 266 228 200 177 160 50 1,73 519 415 346 297 260 231 208 70 2,06 618 494 412 353 309 275 247 90 2,32 696 557 464 398 348 309 278 110 2,57 771 617 514 441 386 343 308 30 1,64 492 394 328 281 246 219 197 AD-IA 110-01 Filtro Malha 100 AD-IA 110-015 Filtro Malha 100 AD-IA 110-02 Filtro Malha 50 AD-IA 110-03 Filtro Malha 50 AD-IA 110-025 Filtro Malha 50 AD-IA 110-04 Filtro Malha 50 AD-IA 4 Km/h 5 Km/h 6 Km/h 7 Km/h 8 Km/h 9 Km/h 10 Km/h

(26)

REGULAGENS E OPERAÇÕES

Regulagem do Espaçamento

O cobridor possui três espaçamentos diferentes, 1300, 1400 e 1500.

Para alterar o espaçamento arraste o conjunto porta disco e o rolo para o centro do chassi para se obter um menor espaçamento. Para as laterais do chassi se obtém um maior espaçamento.

Não é necessário retirar o parafuso, apenas solte as porcas (A) o suficiente para conseguir arrastar, após a operação aperte as porcas novamente.

1300

1500

(27)

REGULAGENS E OPERAÇÕES

Ajuste dos Discos

Os discos possuem regulagem de diferentes ângulos de trabalho.

Para regular os ângulos, gire as porcas (A), retire os parafusos (B), depois gire as seções de discos para o ângulo desejado e retorne os parafuso (B) no lugar correspondente, aperte novamente as porcas (A).

A

(28)

REGULAGENS E OPERAÇÕES

OPERAÇÕES - Pontos Importantes

- Reaperte porcas e parafusos após o primeiro dia de trabalho, bem como verifique as condições de todos os pinos e contrapinos.

- Atenção especial deve ser dada aos discos, reapertando diariamente durante a primeira semana de uso. Depois reaperte periodicamente.

- Observe com atenção os intervalos de lubrificação. (Ver páginas 28 e 29). - Antes de abastecer o equipamento verifique o acoplamento correto no trator e tomada de potência do trator.

- Verifique o nivelamento do equipamento.

- Verifique periodicamente as regulagens estabelecidas no início do serviço. - Mantenha constante a velocidade de deslocamento e a rotação na tomada de potência do trator.

- Ângulo de operação do cardan = máximo 30°. Obs.: VELOCIDADE RECOMENDADA = 06 A 07 KM/H.

ROTAÇÃO NA TDP = 540 RPM.

- NUNCA PERMITA A APROXIMAÇÃO DE PESSOAS E ANIMAIS DURANTE O SERVIÇO.

- TENHA CUIDADO COM AS PARTES MÓVEIS.

- NÃO EFETUE AJUSTES COM O COBRIDOR EM MOVIMENTO OU COM A TRANSMISSÃO ACIONADA.

- NUNCA OPERE SEM QUALQUER PROTEÇÃO DO EQUIPAMENTO.

Max. 30°

(29)

Rolo de Cantoneira

OPCIONAIS

Rolo de Cantoneira e Raspador do Rolo

A Marchesan oferece opcionalmente os seguintes ítens: - Rolo Compactador de Cantoneira (carambola).

(30)

MANUTENÇÃO

Lubrificação

A forma mais simples de prolongar a vida útil do seu equipamento e evitar que apresente interrupções durante o trabalho, é executar uma correta lubrificação, conforme descrevemos a seguir:

A cada 24 horas de serviço, lubrifique as articulações através das graxeiras, da seguinte maneira:

- Certifique-se da qualidade do lubrificante, quanto a sua eficiência e pureza, evitando o uso de produtos contaminados por água, terra, etc...

- Retire a corôa de graxa velha em torno das articulações.

- Limpe a graxeira com um pano antes de introduzir o lubrificante e substitua as defeituosas.

- Introduza uma quantidade suficiente de graxa nova. - Utilize graxa de média consistência.

Mancais com Banho de Óleo

- Os mancais de rolamentos com banho a óleo trabalham em constante lubrificação, mas ainda assim é necessário dispensar-lhes as seguintes atenções:

- Antes de iniciar o trabalho com o equipamento pela primeira vez e após as primeiras 8 (oito) horas de serviço, faça uma inspeção em todos os mancais, verificando o nível de óleo.

- Em local plano verifique o nível de óleo de cada mancal, antes de usar o equipamento pela primeira vez e todos os dias da primeira semana. Depois passe a verificar semanalmente.

- Troque todo o óleo a cada 1.000 horas de serviço. - Use somente óleo SAE 90 mineral.

- Faça a limpeza externa dos mancais, especialmente onde os bujões estão localizados. Remova-os somente após eliminar os riscos de penetração de água ou terra para o interior do mancal.

- Os utensílios para reabastecimento, como funil, mangueiras, etc... devem estar adequadamente limpos.

Obs.: O ÓLEO DEVE ATINGIR O NÍVEL DO BUJÃO DE ENCHIMENTO, CASO CONTRÁRIO PRECISA SER COMPLETADO.

Obs.: CASO SEJA VERIFICADA A CONTAMINAÇÃO DO ÓLEO DURANTE AS INSPEÇÕES PERIÓDICAS, ESTE DEVE SER TROCADO IMEDIATAMENTE.

(31)

MANUTENÇÃO

(32)

MANUTENÇÃO

Limpeza dos Filtros

Feche o registro (A) da bomba e retire os filtros (B) e (C), para a limpeza.

Lave com bastante água corrente e retorne em seguida, essa limpeza deve ser feita todos os dias, após o uso.

Faça o mesmo com o filtro (D), quando usado com bomba cardan.

A

B

C

Filtro Bomba Cardan

Filtro Bomba Elétrica

(33)

Manutenção do Cobridor

Seguindo as recomendações abaixo, o seu equipamento trabalhará de maneira eficiente por muito mais tempo.

Reapertar todas as porcas e parafusos, pinos e contrapinos periodicamente. As peças que trabalham frouxas causam deficiências no serviço e propciam danos ao equipamento.

- Limpar e lubrificar todos os pontos graxeiros.

- Nos longos períodos em que o equipamento ficar parado, faça uma limpeza geral, retoque a pintura faltante da cobridor e proteja os componentes internos com uma fina camada de óleo.

- Após efetuar todos os reparos e cuidados de manutenção, armazene o equipamento em local apropriado; ou seja, limpo, coberto e seco.

- Faça a reposição de peças somente por originais Tatu, que obedecem padrões específicos de fabricação.

MANUTENÇÃO

(34)

SETOR DE PUBLICAÇÕES TÉCNICAS Elaboração e Diagramação: Valson Hernani

Ilustrações: Antonio Abreu Junior Agosto de 2007 Cód.: 0501090830 Revisão: 00

IMPOR

IMPORT

T

TANTE

T

ANTE

MARCHESAN IMPLEMENTOS E MÁQUINAS AGRÍCOLAS TATU S.A.

Av. Marchesan, 1979 - Cx. Postal, 131 - CEP 15994-900 - MATÃO - SP - BRASIL - Tel.: (16) 3382-8282

Fax: (16) 3382-3316 (Vendas: 3382-1009) - (Peças: 3382-5239) - (Exportação: 3382-1003)

e.mail:tatu@marchesan.com.br http://www.marchesan.com.br

Atenção

A MARCHESAN S/A RESERVA O DIREITO DE APERFEIÇOAR E / OU ALTERAR AS CARACTERÍSTICAS TÉCNICAS DE SEUS PRODUTOS, SEM A OBRIGAÇÃO DE ASSIM PROCEDER COM OS JÁ COMERCIALIZADOS E SEM CONHECIMENTO PRÉVIO DA REVENDA OU DO CONSUMIDOR.

OS DESENHOS SÃO MERAMENTE ILUSTRATIVOS.

ALGUNS DESENHOS NESTE MANUAL APARECEM SEM OS DISPOSITIVOS DE SEGURANÇA, (TAMPAS, PROTEÇÕES, ETC...), PARA POSSIBILITAR INSTRUÇÕES DETALHADAS. NUNCA OPERAR O EQUIPAMENTO SEM ESTES DISPOSITIVOS.
