-1-

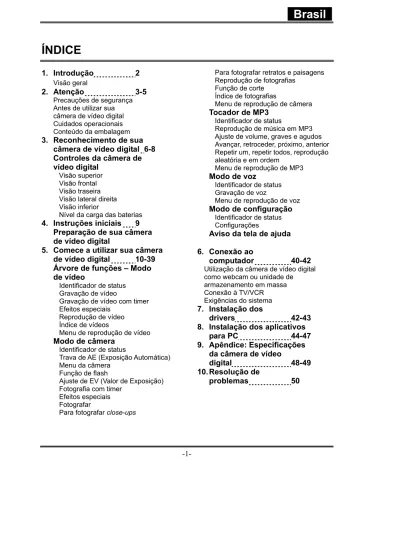

ÍNDICE

1. Introdução 2 Visão geral 2. Atenção 3-5 Precauções de segurança Antes de utilizar sua câmera de vídeo digital Cuidados operacionais Conteúdo da embalagem

3. Reconhecimento de sua câmera de vídeo digital 6-8 Controles da câmera de vídeo digital

Visão superior Visão frontal Visão traseira Visão lateral direita Visão inferior

Nível da carga das baterias

4. Instruções iniciais 9 Preparação de sua câmera de vídeo digital

5. Comece a utilizar sua câmera de vídeo digital 10-39 Árvore de funções – Modo de vídeo

Identificador de status Gravação de vídeo

Gravação de vídeo com timer Efeitos especiais

Reprodução de vídeo Índice de vídeos

Menu de reprodução de vídeo

Modo de câmera

Identificador de status

Trava de AE (Exposição Automática) Menu da câmera

Função de flash

Ajuste de EV (Valor de Exposição) Fotografia com timer

Efeitos especiais Fotografar

Para fotografar close-ups

Para fotografar retratos e paisagens Reprodução de fotografias

Função de corte Índice de fotografias

Menu de reprodução de câmera

Tocador de MP3

Identificador de status

Reprodução de música em MP3 Ajuste de volume, graves e agudos Avançar, retroceder, próximo, anterior Repetir um, repetir todos, reprodução aleatória e em ordem

Menu de reprodução de MP3

Modo de voz

Identificador de status Gravação de voz

Menu de reprodução de voz

Modo de configuração

Identificador de status Configurações

Aviso da tela de ajuda 6. Conexão ao

computador 40-42

Utilização da câmera de vídeo digital como webcam ou unidade de armazenamento em massa Conexão à TV/VCR Exigências do sistema

7. Instalação dos

drivers 42-43 8. Instalação dos aplicativos para PC 44-47 9. Apêndice: Especificações da câmera de vídeo digital 48-49 10. Resolução de problemas 50

(2)

-2-

1. Introdução

Visão geral

Esta é uma câmera de vídeo digital acessível e de alta qualidade que lhe permite criar, editar, compartilhar e enviar fotos a seus amigos e sua família.

Esta câmera de vídeo digital não é apenas uma câmera digital. Ela permite o registro de curtos segmentos de vídeo ou voz. Além disso, poderá ser utilizada como tocador de MP3 e webcam quando conectada a um computador.

Este manual de fácil compreensão mostra como utilizar sua nova câmera de vídeo digital e instalar todos os programas de software incluídos CD-ROM. Você

encontrará instruções claras sobre como tirar fotos, gravar vídeos e voz, reproduzir música em MP3 e utilizar sua câmera de vídeo digital como uma câmera para PC. Também são fornecidas as diretrizes sobre como utilizar o software para transferir fotografias e segmentos de vídeo da câmera de vídeo digital para o computador. Sempre que quiser enviar instantâneos ou videoclipes curtos por e-mail, criar lindos álbuns de fotografia, produzir vídeos ou até mesmo conversar cara a cara com sua família ou seus amigos pela Internet, ou ainda reproduzir música em MP3, esta câmera de vídeo digital lhe fornecerá todas as ferramentas necessárias.

(3)

-3-

2. Atenção

Leia atentamente este manual do princípio ao fim antes de utilizar a câmera de vídeo digital e siga as instruções para evitar danos que poderão ser causados por operação inadequada.

Precauções de segurança

O CD-ROM de software incluído com a câmera de vídeo digital deve ser utilizado somente em computadores. Sua utilização em um aparelho de som ou CD poderá causar dano ao mesmo.

Esta câmera de vídeo digital é um aparelho de precisão eletrônica. Não tente consertar esta câmera de vídeo digital por conta própria; a abertura ou remoção das tampas poderá lhe expor a perigosas cargas de voltagem ou outros riscos.

Para evitar o perigo de fogo, não exponha esta câmera de vídeo digital à luz solar direta.

Antes de utilizar sua câmera de vídeo digital

Tente tirar algumas fotos antes de executar o registro preciso.

Antes de tirar fotos de qualquer ocasião importante com esta câmera de vídeo digital (como uma cerimônia de casamento ou uma viagem ao exterior), teste-a previamente para garantir que esteja funcionando bem. Qualquer perda adicional causada pelo mau funcionamento deste produto (como custos de fotografia ou qualquer perda de benefício gerada pela fotografia) não será responsabilidade de nossa companhia e nenhuma compensação será oferecida em contrapartida.

Informações sobre direitos autorais

A menos que acordado pelo proprietário dos direitos, todas as fotografias tiradas com esta câmera de vídeo digital não poderão ser utilizadas em violação da lei de direitos autorais. Além disso, quando uma restrição do tipo “Proibido Fotografar” estiver presente em um local, não será permitido o registro de qualquer show, improvisação ou exibição ao vivo, mesmo que para fins pessoais. Qualquer transferência de fotografias ou cartão de memória com dados deverá ser executada dentro dos limites da lei de direitos autorais.

Observações sobre o LCD (mostrador de cristal líquido)

1. Se o líquido entrar em contato com a pele: Enxugue a pele com um pano e a seguir lave-a com bastante água.

(4)

-4-

Enxágüe-os imediatamente com água durante pelo menos 15 minutos e, a seguir, consulte um médico para receber tratamento o mais rápido possível. 3. Se o líquido for engolido acidentalmente:

Enxágüe a boca com água, beba bastante água e receba tratamento o mais rápido possível.

Cuidados operacionais

Este produto é constituído de componentes elétricos complexos. Para assegurar que funcione normalmente, evite derrubá-lo ou batê-lo ao fotografar.

Evite utilizar ou colocar a câmera de vídeo digital nos seguintes locais: 1. Lugares úmidos e empoeirados.

2. Veículos fechados ou locais expostos à luz solar direta ou sujeitos a temperaturas extremamente altas.

3. Ambiente de tumulto intenso. 4. Locais cheios de fumaça ou vapor.

5. Locais sujeitos a campos magnéticos intensos. 6. Ambiente chuvoso ou com neve.

Não abra a tampa do compartimento das baterias quando a câmera estiver ligada.

Se entrar água na câmera de vídeo digital, desligue-a imediatamente e remova as baterias.

Como cuidar de sua câmera de vídeo digital:

1. Se houver sujeira na lente ou no mostrador LCD, utilize um pincel de lente ou pano macio para a limpeza em vez de tocá-las com os dedos.

2. Evite bater a câmera de vídeo digital contra objetos sólidos para não arranhar a lente ou o mostrador LCD.

3. Não utilize soluções detergentes ou voláteis, as quais poderão dissolver ou entortar a carcaça ou a pintura da câmera de vídeo digital. Utilize somente um pano macio.

Conteúdo da embalagem

Abra cuidadosamente a embalagem e verifique se os itens a seguir estão incluídos. Caso qualquer artigo esteja faltando ou qualquer anormalidade ou dano seja encontrado, entre em contato com o revendedor imediatamente.

(5)

-5- CD-ROM

(Software do driver e do aplicativo)

Bolsa Correia de pulso e

correia da cobertura da lente

Fones de ouvido Cabo USB Cabo de saída de TV (TV OUT)

Cabo de áudio 4 baterias alcalinas AAA Manual do Usuário

Guia Rápido

NOTA

(6)

-6-

3. Reconhecimento de sua câmera de vídeo

digital

Controles da câmera de vídeo digital

Visão superior:

1. Microfone 2. Alto-falante

Visão frontal:

1. Lente 2. LED do timer 3. Flash embutido

Compartimento do terminal

A câmera de vídeo digital possui três portas para conexão dos seguintes cabos: saída de áudio, saída de vídeo e USB. Essas portas permitirão que você conecte os cabos apropriados da câmera de vídeo digital ao computador, TV/VCR ou fones de ouvido.

4. Porta USB - Utilizada para conectar sua câmera de vídeo digital ao

computador com o cabo USB. Você poderá, posteriormente, transferir fotos, vídeos gravados (vozes) ou música em MP3 entre a câmera de vídeo digital e o computador ou utilizá-la como uma câmera para PC.

(7)

-7-

5. Porta de saída de vídeo - Utilizada para conectar sua câmera de vídeo digital

a uma TV/VCR para visualização de imagens/vídeos armazenados na câmera de vídeo digital.

6. Porta de saída de áudio - Utilizada para conectar sua câmera de vídeo digital

aos fones de ouvido para reprodução de MP3 e voz armazenados na câmera de vídeo digital.

Visão traseira:

1. Botão MULTIFUNCIONAL - Em todos os modos, selecione as direções ACIMA, ABAIXO,

ESQUERDA, DIREITA ou outra função

especial.

2. Botão do OBTURADOR - Pressione o botão do

OBTURADOR para tirar fotos no modo de

captura, assim como para iniciar e parar a gravação de vídeos ou vozes no modo de vídeo ou voz.

3. LED de duas cores (LED de energia/LED de

ocupado) - Quando a câmera de vídeo digital for ligada, o LED ficará verde. E

quando a câmera de vídeo digital estiver ocupada, o LED ficará vermelho. 4. Botão de MENU - Pressione o botão de MENU em todos os modos e os menus

de operação de cada modo serão exibidos no mostrador LCD.

5. Botão SELECIONAR - Botão SELECIONAR com botão ACIMA, botão ABAIXO e botão OK. Em todos os modos, execute as tarefas de selecionar, confirmar, avançar, retroceder, OK e assim por diante.

6. Botão REPRODUZIR - No modo de vídeo, modo de câmera, modo de voz, modo de tocador de MP3, pressione esse botão para entrar no modo da função correspondente.

7. Botão LIGAR/DESLIGAR - Pressione o botão durante um segundo e, a seguir, a câmera de vídeo digital será ligada/desligada.

(8)

-8-

Visão lateral direita:

1. Interruptor de macro - Utilize-o para alternar entre os modos “Normal” e “Macro”. O ícone aparecerá no mostrador LCD quando o modo de macro for selecionado.

2. Indicador de MODO - Você poderá selecionar os modos a seguir girando o indicador de MODO:

a. - Modo de vídeo b. - Modo de câmera

c. MP3 - Modo de tocador de MP3 d. - Modo de voz

e. SET - Modo de configuração 3. Tampa do compartimento das baterias

Visão inferior:

1. Mostrador de cristal líquido colorido 2. Botão EXIBIR - No modo de vídeo e no modo

de câmera, pressione esse botão para limpar o ícone no mostrador LCD ou entrar na tela de ajuda: normal → tela cheia → tela de ajuda. Em outros modos, pressione este botão para entrar na tela de ajuda: normal → tela de ajuda.

3. Slot do cartão SD

Nível da carga das baterias

Carga total das baterias Carga média das baterias Carga baixa das baterias Baterias sem carga

(9)

-9-

4. Instruções iniciais

Preparação de sua câmera de vídeo digital

Passo 1 Insira quatro baterias AAA no compartimento das baterias.

Passo 2 Ao inserir um cartão de memória SD/MMC, siga a direção indicada no compartimento e empurre completamente o cartão de memória no

compartimento de memória. Empurre-o novamente e o mesmo será ejetado.

NOTA

Quando um cartão de memória é inserido, a memória flash interna de 16 Mb será desabilitada, não importando se o cartão esteja cheio ou não. Não remova o cartão de memória quando a câmera estiver ligada.

(10)

-10-

5. Comece a utilizar sua câmera de vídeo

digital

Passo 1 Pressione o botão LIGAR/DESLIGAR para ligar a câmera de vídeo digital. O LED de energia acenderá.

Passo 2 O mostrador LCD será ligado automaticamente.

NOTA

O mostrador LCD será desligado automaticamente se a câmera não for operada por mais de 1 minuto; a câmera também será desligada automaticamente se não for utilizada durante o tempo por você configurado.

Árvore de funções

Modo de vídeo

1. Exibição - Normal/Tela cheia/Tela de ajuda 2. Gravação de vídeos - Iniciar/Pausa/Parar 3. Zoom digital - 1 x ~ 4 x

4. Ajuste de EV - - 2,0 EV ~ + 2,0 EV 5. Macro - Normal/Macro

6. Timer - 5 segundos/10 segundos/30 segundos/desligado 7. Efeitos especiais -

normal/sépia/PB/negativo/vermelho/rosa/púrpura/azul/verde/amarelo 8. Menu de vídeo - Equilíbrio de brancos -

automático/ensolarado/tungstênio/fluorescente/nublado - Tamanho - 640 x 480/320 x 240 - Qualidade - alta/normal/básica

- Reprodução de vídeo - Único/Índice de vídeos - Ajuste de volume

- Menu de reprodução de vídeo

- Excluir: Excluir um/Excluir todos - Proteger: Proteger um/Proteger todos - Reprodução

(11)

-11-

Modo de câmera

1. Exibição - Normal/Tela cheia/Tela de ajuda 2. Fotografar

3. Trava de AE - [ ] 4. Zoom digital - 1 x ~ 4 x

5. Ajuste de EV - - 2,0 EV ~ + 2,0 EV

6. Timer - 5 segundos/10 segundos/30 segundos/desligado 7. Modo de flash - Desligado/Automático

8. Macro - Normal/Macro 9. Efeitos especiais -

normal/sépia/PB/negativo/vermelho/rosa/púrpura/azul/verde/amarelo 10. Menu da câmera - Equilíbrio de brancos -

automático/ensolarado/tungstênio/fluorescente/nublado

- Tamanho - 2976 x 2232/2048 x 1536/1600 x 1200/640 x 480 - Qualidade - alta/normal/básica

- Registro de data - data e hora/data/desligado 11. Reprodução de câmera - Única/Índice de fotografias

- Menu de reprodução de câmera

- Excluir: Excluir um/Excluir todos - Proteger: Proteger um/Proteger

todos/Desproteger todos - Reprodução automática

- DPOF - Definir um

- Definir todos//Redefinir todos

- Imprimir - Imprimir um/Imprimir todos

Tocador de MP3

1. Reprodução de música - Reproduzir/Pausa/Parar - Aleatória/Repetir um/Repetir todos - Avançar/Retroceder - Anterior/Próximo 2. Ajuste de volume 3. Ajuste de graves 4. Ajuste de agudos 5. Menu do tocador de MP3

(12)

-12-

- Proteger: Proteger um/Proteger todos/Desproteger todos

Modo de configuração

1. Bipe - Ligado/Desligado 2. Data/hora

3. Idioma - inglês, russo, alemão, francês, italiano, espanhol, japonês, português 4. Formato - OK/cancelar

5. Informações da memória - Total de fotografias - Total de vídeos - Total de MP3 - Total de vozes - Espaço disponível 6. Padrão - OK/cancelar 7. TV - NTSC/PAL 8. Frequency-60Hz/50Hz

9. Desligamento automático - Desligado/3 minutos/5 minutos

Modo de voz

1. Gravação de voz

2. Reprodução de voz - Reproduzir/Pausa/Parar - Aleatória/Repetir um/Repetir todos - Avançar/Retroceder

- Próximo/Anterior - Ajuste de volume

- Menu de produção de voz -Excluir: Excluir um/Excluir todos - Proteger: Proteger um/Proteger

todos/Desproteger todos

Modo de vídeo [ ]

(13)

-13- Identificador de status 1. Macro 2. Timer/Retardo 3. Equilíbrio de brancos 4. Contador do vídeo 5. Status da memória

6. Tempo restante para gravação 7. Barra de zoom

8. Bateria 9. Qualidade 10. Tamanho

Gravação de vídeo

Esta câmera de vídeo digital pode gravar vídeo no formato MPEG4.

(14)

-14-

Selecione o tamanho do vídeo:

1. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Tamanho] e pressione o botão OK.

2. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar o tamanho que deseja gravar e pressione o botão OK.

Opções de tamanho: 640 x 480, 320 x 240.

Selecione os valores do equilíbrio de brancos:

1. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Equilíbrio de brancos] e pressione o botão OK.

2. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar os valores que deseja gravar e pressione o botão OK.

Opções de equilíbrio de brancos: automático, ensolarado, tungstênio, fluorescente, nublado.

Selecione a qualidade do vídeo:

1. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Qualidade] e pressione o botão OK.

2. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar a qualidade que deseja gravar e pressione o botão OK.

Opções de qualidade: alta, normal, básica.

Comece a gravar:

Passo 1: Pressione o botão do OBTURADOR para iniciar a gravação de vídeo. Você verá exibições ao vivo dos motivos ou cenas que registrar no mostrador LCD. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para executar o zoom digital.

2 Sec.

(15)

-15-

Durante a gravação, pressione o botão ACIMA ou ABAIXO do botão MULTIFUNCIONAL para ajustar o valor de exposição.

Durante a gravação, pressione o botão DIREITA do botão MULTIFUNCIONAL para interromper a gravação; pressione novamente para continuar a gravar.

Passo 2: Pressione o botão do OBTURADOR para parar a gravação.

Gravação de vídeo com timer

Pressione o botão ESQUERDA do botão MULTIFUNCIONAL para entrar na interface Configuração do timer.

1. Na interface Configuração do timer, pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar o tempo de espera do timer e pressione OK.

2. Pressione o botão do OBTURADOR para a contagem regressiva. Após a contagem regressiva atingir zero, a câmera de vídeo digital iniciará a gravação. Para cancelar a contagem regressiva, pressione OK durante a operação.

(16)

-16-

Efeitos especiais:

No modo de vídeo, pressione o botão OK para entrar no menu de efeitos especiais.

Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar o efeito que deseja gravar.

Reprodução de vídeo:

No modo de vídeo, pressione o botão REPRODUZIR para entrar no modo de reprodução de vídeo.

1. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar o vídeo que deseja reproduzir e pressione o botão OK para iniciar a

reprodução.

2. Pressione novamente o botão OK para parar a reprodução.

3. Durante a reprodução, pressione o botão DIREITA do botão

MULTIFUNCIONAL para interromper a reprodução; pressione novamente para continuar a reprodução. Pressione o botão ACIMA ou ABAIXO do botão MULTIFUNCIONAL para ajustar o volume.

(17)

-17-

Índice de vídeos:

No modo de reprodução de vídeo, pressione o botão ESQUERDA do botão MULTIFUNCIONAL para pesquisar o índice de vídeos, que exibe 6 imagens por página com uma janela de tamanho médio para pré-visualização. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para mudar as imagens de

pré-visualização e pressione o botão OK para retornar ao modo de reprodução que exibe a imagem selecionada com tela cheia.

Menu de reprodução de vídeo:

No modo de reprodução de vídeo, pressione o botão de MENU para entrar no menu de reprodução de vídeo.

Excluir um

1. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Excluir] e pressione o botão OK.

2. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Excluir um] e pressione o botão OK para entrar na interface Excluir um vídeo. 3. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar

o arquivo que deseja excluir e pressione o botão OK para excluir o arquivo selecionado (arquivo protegido não pode ser excluído).

Excluir todos

1. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Excluir] e pressione o botão OK.

2. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Excluir todos] e pressione o botão OK para entrar na interface Excluir todos vídeos.

3. Para acessar a função Excluir todos, pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [OK] e pressione o botão OK para excluir todos os arquivos; selecione [Cancelar] e pressione o botão OK para sair da interface Excluir todos arquivos (arquivo protegido não pode ser excluído).

(18)

-18-

Proteger um

1. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Proteger] e pressione o botão OK.

2. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Proteger um] e pressione o botão OK para entrar na interface Proteger um arquivo.

3. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar o arquivo que deseja proteger. Se o arquivo atual não estiver protegido, pressione o botão OK para proteger o arquivo atual e o ícone irá aparecer; pressione novamente o botão OK para desproteger o arquivo atual e o ícone

irá desaparecer.

Desproteger todos

1. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Proteger] e pressione o botão OK.

2. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Proteger todos] e pressione o botão OK para entrar na interface Proteger todos arquivos.

(19)

-19-

3. Para acessar a função Proteger todos, pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [OK] e pressione o botão OK para proteger todos os arquivos; selecione [Cancelar] e pressione o botão OK para desproteger todos os arquivos.

Modo de câmera

Gire o indicador de MODO para [Câmera] [ ] Identificador de status: 1. Hora 2. Macro 3. Trava de AE 4. Equilíbrio de brancos 5. Contador de fotos 6. Status da memória 7. Flash 8. Barra de zoom 9. Bateria 10. Qualidade 11. Tamanho 12. Data

Trava de AE (Exposição Automática):

Quando o botão do OBTURADOR é pressionado a meio curso, a imagem aparece entre colchetes [ ] e indica a parada da exposição automática.

Menu da câmera:

Antes de fotografar, é possível configurar as opções da câmera; pressione o botão de MENU para entrar no menu da câmera.

Selecione o tamanho da imagem:

1. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Tamanho] e pressione o botão OK.

(20)

-20-

Botão DIREITA

2. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar o tamanho que deseja gravar e pressione o botão OK.

Opções de tamanho: 2976 x 2232, 2048 x 1536, 1600 x 1200, 640 x 480.

Selecione o equilíbrio de brancos:

1. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Equilíbrio de brancos] e pressione o botão OK.

2. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar o tipo que deseja gravar e pressione o botão OK.

Opções de equilíbrio de brancos: automático, ensolarado, tungstênio, fluorescente, nublado.

Selecione a qualidade da imagem:

1. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Qualidade] e pressione o botão OK.

2. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar a qualidade que deseja gravar e pressione o botão OK.

Opções de qualidade: alta, normal, básica.

Selecione o registro de data:

1. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Registro de data] e pressione o botão OK.

2. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar as opções desejadas e pressione o botão OK.

Opções de registro de data: data e hora, data, desligado.

Função de flash:

A função de flash funciona somente no modo de câmera. O flash possui dois estados: se o botão DIREITA do botão MULTIFUNCIONAL for pressionado, haverá a alternância entre os estados automático e desligado.

(21)

-21-

Ajuste de EV (Valor de Exposição):

No modo de câmera, pressione o botão ACIMA ou ABAIXO do botão MULTIFUNCIONAL para ajustar o valor de exposição.

Alcance do ajuste de EV: - 2,0 ~ + 2,0.

Fotografia com timer:

1. Pressione o botão ESQUERDA do botão MULTIFUNCIONAL para entrar na interface Configuração do timer.

2. Na interface Configuração do timer, pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar o tempo de espera do timer e pressione o botão OK.

3. Pressione o botão do OBTURADOR para a contagem regressiva. Após a contagem regressiva atingir zero, a câmera de vídeo digital irá tirar uma fotografia. Para cancelar a contagem regressiva, pressione OK durante a operação.

Efeitos especiais:

No modo de câmera, pressione o botão OK para entrar no menu de efeitos especiais. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar o efeito desejado.

Opções de efeito:

(22)

-22-

Fotografar:

Passo 1 Verifique se a câmera de vídeo digital está ligada.

Passo 2 Utilize o mostrador LCD para compor a imagem que deseja fotografar.

Passo 3 Pressione o botão do OBTURADOR a meio curso para travar a exposição automática.

Passo 4 Pressione o botão do OBTURADOR até o fim para tirar a foto. O LCD exibirá a imagem fotográfica até que ela seja armazenada na memória. Quando o mostrador LCD voltar ao estado normal, será possível focalizar o próximo motivo para a próxima fotografia.

Para fotografar close-ups:

Passo 1 Empurre o interruptor de macro ACIMA para selecionar o modo de

macro.

O indicador de macro aparecerá no mostrador LCD, permitindo que você tire fotos a uma distância mais próxima (entre 17 ~ 22 cm).

Passo 2 Para tirar fotografias, siga os passos da seção "Fotografar“.

Para fotografar retratos e paisagens:

Passo 1 Empurre o interruptor de macro ABAIXO. Isso definirá a câmera de

vídeo digital para o modo normal e o ícone no painel LCD desaparecerá, permitindo que você fotografe pessoas ou paisagens a uma distância de 1,2 m até infinito.

Passo 2 Para tirar fotografias, siga os passos da seção "Fotografar“.

Reprodução de fotografias:

1. No modo de câmera, pressione o botão REPRODUZIR para entrar no modo de reprodução de câmera.

2. No modo de reprodução de câmera, pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar a fotografia desejada.

(23)

-23-

3. Pressione o botão OK para preparar a fotografia exibida para seu aumento ou diminuição. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para aumentar ou diminuir. Quando a foto estiver sendo aumentada, será possível pressionar o botão ACIMA, ABAIXO, ESQUERDA ou DIREITA do botão MULTIFUNCIONAL para mover à posição desejada.

Função de corte:

Quando a foto exibida estiver sendo aumentada, será possível pressionar o botão do OBTURADOR para entrar no menu da função de corte. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar o tamanho da imagem e, a seguir, pressione o botão OK para adaptar a fotografia exibida em uma nova (corte). O tamanho da imagem selecionado deve ser menor que o tamanho da fotografia exibida.

Índice de fotografias

No modo de reprodução de câmera, pressione o botão ESQUERDA do botão MULTIFUNCIONAL para pesquisar o índice de fotografias, que exibe 8 imagens por página com uma janela de tamanho médio para pré-visualização. Pressione o botão ACIMA ou ABAIXO do botão MULTIFUNCIONAL para alterar as imagens de pré-visualização. Pressione o botão OK para retornar ao modo de reprodução, que exibe a imagem selecionada em tela cheia..

(24)

-24-

Menu de reprodução de câmera:

No modo de reprodução de câmera, pressione o botão de MENU para entrar no menu de reprodução de câmera.

Excluir um

1. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Excluir] e pressione o botão OK.

2. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Excluir um] e pressione o botão OK para entrar na função Excluir um.

3. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar o arquivo que deseja excluir e pressione o botão OK para excluir o arquivo selecionado (arquivo protegido não pode ser excluído).

Excluir todos

1. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Excluir] e pressione o botão OK.

2. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Excluir todos] e pressione o botão OK para entrar na interface Excluir todos. 3. Na interface Excluir todos arquivos, pressione o botão ACIMA ou ABAIXO do

botão SELECIONAR para selecionar [OK] e pressione o botão OK para excluir todos os arquivos (arquivo protegido não pode ser excluído); selecione

[Cancelar] e pressione o botão OK para sair da interface Excluir todos arquivos.

Proteger um

1. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Proteger] e pressione o botão OK.

2. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Proteger um] e pressione o botão OK para entrar na interface Proteger um arquivo.

3. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar o arquivo que deseja proteger. Se o arquivo atual não estiver protegido, pressione o botão OK para proteger o arquivo atual e o ícone irá aparecer; pressione novamente o botão OK para desproteger o arquivo atual e o ícone

irá desaparecer.

Desproteger todos:

1. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Proteger] e pressione o botão OK.

(25)

-25-

2. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Proteger todos] e pressione o botão OK para entrar na interface Proteger todos arquivos.

3. Na interface Proteger todos arquivos, pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [OK] e pressione o botão OK para proteger todos os arquivos, ou selecione [Cancelar] e pressione o botão OK para desproteger todos os arquivos.

Reprodução automática:

Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Reprodução automática] e pressione o botão OK para executar uma

apresentação de slides a um intervalo fixo de todas as fotografias previamente registradas com a câmera de vídeo digital. Pressione o botão de MENU para sair da apresentação de slides.

DPOF (FORMATO DIGITAL DE ORDEM DE IMPRESSÃO):

A seleção da opção de DPOF no menu de reprodução poderá gravar as ordens de impressão para impressoras compatíveis que fazem a leitura de arquivos de DPOF (Formato Digital de Ordem de Impressão).

Definir um

1. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [DPOF] e pressione o botão OK.

2. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Definir um] e pressione o botão OK para entrar na interface Definir um. 3. Na interface Definir um, pressione o botão ACIMA ou ABAIXO do botão

SELECIONAR para selecionar o arquivo que deseja definir e, a seguir,

pressione o botão OK para adicionar o número que deseja imprimir. O número máximo é três.

Definir todos:

1. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [DPOF] e pressione o botão OK.

2. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Definir todos] e pressione o botão OK para entrar na interface Definir todos. 3. Na interface Definir todos, pressione o botão ACIMA ou ABAIXO do botão

SELECIONAR para selecionar [OK] e pressione o botão OK para definir todos os arquivos para arquivos de DPOF. A quantidade de impressões de cada arquivo é um. Ou selecione [Cancelar] e pressione o botão OK para redefinir todos os arquivos.

(26)

-26-

Impressão direta (somente para impressoras com suporte a

PictBridge)

Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Imprimir] e pressione o botão OK; em seguida, aparecerá uma solicitação para a conexão da câmera de vídeo digital a uma impressora com um cabo USB. Quando a conexão estiver perfeita, o menu de impressão aparecerá.

(27)

-27-

Imprimir um

1. No menu de impressão, pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Imprimir um] e pressione o botão OK para entrar na interface Imprimir um arquivo.

2. Na interface Imprimir um arquivo, pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar entre [Foto para imprimir], [Cópias para imprimir], [Tamanho do papel], [Registro de data], [Imprimir].

- Foto para imprimir: pressione o botão ESQUERDA ou DIREITA do botão MULTIFUNCIONAL para selecionar o arquivo de fotografia que deseja imprimir.

- Cópias para imprimir: pressione o botão ESQUERDA ou DIREITA do botão MULTIFUNCIONAL para definir a quantidade de impressões que deseja imprimir.

- Tamanho do papel: pressione o botão ESQUERDA ou DIREITA do botão MULTIFUNCIONAL para definir o tipo de papel que deseja imprimir.

- Registro de data: pressione o botão ESQUERDA ou DIREITA do botão MULTIFUNCIONAL para selecionar imprimir data ou não. - Imprimir: pressione o botão OK para iniciar a impressão.

Imprimir todos

1. No menu de impressão, pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Imprimir todos] e pressione o botão OK para entrar na interface Imprimir todos arquivos.

2. Na interface Imprimir todos arquivos, pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar entre [Cópias para imprimir], [Tamanho do papel], [Registro de data], [Imprimir].

- Cópias para imprimir: pressione o botão ESQUERDA ou DIREITA do botão MULTIFUNCIONAL para definir a quantidade de impressões que deseja imprimir.

- Tamanho do papel: pressione o botão ESQUERDA ou DIREITA do botão MULTIFUNCIONAL para definir o tipo de papel que deseja imprimir.

- Registro de data: pressione o botão ESQUERDA ou DIREITA do botão MULTIFUNCIONAL para selecionar imprimir data ou não. - Imprimir: pressione o botão OK para iniciar a impressão.

(28)

-28-

Tocador de MP3

Identificador de status:

(29)

-29-

Reprodução de música em MP3:

No modo de MP3, pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar o arquivo de MP3 que deseja reproduzir e, a seguir, pressione o botão OK para preparar a reprodução do arquivo de música em MP3 selecionado. Nesse momento, o tempo total e a taxa de transmissão do arquivo de MP3 atual poderão ser vistos. Pressione o botão do OBTURADOR para iniciar a reprodução.

(30)

-30-

Ajuste de volume, graves e agudos:

Durante a reprodução de arquivos de música em MP3, pressione o botão ACIMA ou ABAIXO do botão MULTIFUNCIONAL para ajustar o volume. Pressione o botão OK para alternar entre volume, graves e agudos.

(31)

-31-

Avançar, retroceder, próximo, anterior:

Durante a reprodução de arquivos de música em MP3, pressione uma vez o botão ACIMA ou ABAIXO do botão MULTIFUNCIONAL para selecionar o arquivo de música anterior ou o seguinte. Pressione o botão ESQUERDA ou DIREITA do botão MULTIFUNCIONAL e mantenha pressionado para retroceder ou avançar; pressione o botão de MENU para interromper (pausa) e pressione novamente para continuar a reprodução. Quando não estiver em reprodução, também será possível pressionar o botão ESQUERDA ou DIREITA do botão MULTIFUNCIONAL para selecionar o arquivo de música anterior ou o seguinte.

Repetir um, repetir todos, reprodução aleatória e em ordem:

Durante a reprodução de arquivos de música em MP3, pressione o botão REPRODUZIR para alternar a forma de reprodução:

1. Repetir um: repete a reprodução de um único arquivo de música 2. Repetir todos: repete a reprodução de todos os arquivos de música 3. Aleatória: reproduz os arquivos de música aleatoriamente

(32)

-32-

Menu do tocador de MP3:

No modo de MP3, quando o tocador de MP3 parar de reproduzir uma música, pressione o botão de MENU para entrar no menu do tocador de MP3.

Excluir um

1. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Excluir] e pressione o botão OK.

2. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Excluir um] e pressione o botão OK para entrar na interface Excluir um arquivo.

3. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar o arquivo que deseja excluir e pressione o botão OK para excluir o arquivo selecionado (arquivo protegido não pode ser excluído).

Excluir todos

1. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Excluir] e pressione o botão OK.

2. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Excluir todos] e pressione o botão OK para entrar na interface Excluir todos arquivos.

3. Na interface Excluir todos arquivos, pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [OK] e pressione o botão OK para excluir todos os arquivos; selecione [Cancelar] e pressione o botão OK para sair da interface Excluir todos arquivos (arquivo protegido não pode ser excluído).

(33)

-33-

Proteger um

1. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Proteger] e pressione o botão OK.

2. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Proteger um] e pressione o botão OK para entrar na interface Proteger um arquivo.

3. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar o arquivo que deseja proteger. Se o arquivo atual não estiver protegido, pressione o botão OK para proteger o arquivo atual e o ícone irá aparecer; pressione novamente o botão OK para desproteger o arquivo atual e o ícone

irá desaparecer.

Desproteger todos

1. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Proteger] e pressione o botão OK.

2. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Proteger todos] e pressione o botão OK para entrar na interface Proteger todos arquivos.

3. Na interface Proteger todos arquivos, pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [OK] e pressione o botão OK para proteger todos os arquivos; selecione [Cancelar] e pressione o botão OK para desproteger todos os arquivos.

Modo de voz

Gire o indicador de MODO para [Voz] [ ]

Identificador de status:

No modo de voz, pressione o botão do OBTURADOR para iniciar a gravação de voz e pressione-o novamente para parar a gravação.

(34)

-34-

Reprodução de voz:

No modo de voz, pressione o botão REPRODUZIR para entrar no modo de reprodução de voz.

No modo de voz, pressione o botão ACIMA ou ABAIXO do botão SELEÇÃO para selecionar o arquivo de voz e, a seguir, pressione o botão OK para iniciar a reprodução do arquivo selecionado; pressione novamente o botão OK para parar a reprodução.

No modo de reprodução de voz, pressione o botão ACIMA ou ABAIXO do botão MULTIFUNCIONAL para ajustar o volume a qualquer momento.

Avançar, retroceder, próximo, anterior:

Durante a reprodução de voz, pressione uma vez o botão ESQUERDA ou

DIREITA do botão MULTIFUNCIONAL para selecionar o arquivo de voz anterior ou o seguinte; pressione e mantenha pressionado para retroceder ou avançar; pressione o botão de MENU para interromper (pausa) e pressione novamente para continuar a reprodução.

Repetir um, repetir todos, reprodução aleatória e em ordem:

Durante a reprodução de voz, pressione o botão REPRODUZIR para selecionar uma das seguintes formas:

1. Repetir um: repete a reprodução de um único arquivo de voz 2. Repetir todos: repete a reprodução de todos os arquivos de voz 3. Aleatória: reproduz os arquivos de voz aleatoriamente

(35)

-35-

Menu de reprodução de voz:

No modo de reprodução de voz, pressione o botão de MENU para entrar no menu de reprodução de voz.

Excluir um

1. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Excluir] e pressione o botão OK.

2. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Excluir um] e pressione o botão OK para entrar na interface Excluir um arquivo.

3. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar o arquivo que deseja excluir e pressione o botão OK para excluir o arquivo selecionado (arquivo protegido não pode ser excluído).

Excluir todos

1. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Excluir] e pressione o botão OK.

2. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Excluir todos] e pressione o botão OK para entrar na interface Excluir todos arquivos.

3. Na interface Excluir todos arquivos, pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [OK] e pressione o botão OK para excluir todos os arquivos; selecione [Cancelar] e pressione o botão OK para sair da interface Excluir todos arquivos (arquivo protegido não pode ser excluído).

Proteger um

1. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Proteger] e pressione o botão OK.

2. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Proteger um] e pressione o botão OK para entrar na interface Proteger um arquivo.

(36)

-36-

3. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar o arquivo que deseja proteger. Se o arquivo atual não estiver protegido, pressione o botão OK para proteger o arquivo atual e o ícone irá aparecer; pressione novamente o botão OK para desproteger o arquivo atual e o ícone

irá desaparecer.

Desproteger todos

1. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Proteger] e pressione o botão OK.

2. Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Proteger todos] e pressione o botão OK para entrar na interface Proteger todos arquivos.

3. Na interface Proteger todos arquivos, pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [OK] e pressione o botão OK para proteger todos os arquivos; selecione [Cancelar] e pressione o botão OK para desproteger todos os arquivos.

Modo de configuração

Gire o indicador de MODO para [Configuração]

Identificador de status:

No modo de configuração, as seguintes configurações básicas da câmera de vídeo digital poderão ser ajustadas:

1. Data/hora 2. Idioma

3. Formatar 4. Informações da memória

5. Padrão 6. Freqüência

7. Tempo de desligamento automático 8. Bipe 9. Método do sinal de TV

Configuração das opções

No modo de configuração, pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar a opção desejada e, a seguir, pressione o botão OK para ajustar.

Data/hora: ano/mês/dia/hora/minuto/segundo

Idioma: inglês/russo/alemão/francês/italiano/espanhol/japonês/português Formatar: OK/cancelar

Informações da memória: total de arquivos de vídeo/total de arquivos de

fotografias/total de arquivos de MP3/total de arquivos de voz/espaço disponível na memória

Padrão: OK/cancelar Freqüência: 60 Hz/50 Hz Desligamento automático: desligado/3 minutos/5 minutos

(37)

-37-

Configurações:

(38)

-38-

Tela de ajuda:

Esta câmera de vídeo digital possui uma tela de ajuda para cada modo. Pressione o botão EXIBIR para entrar na tela de ajuda.

Tela de ajuda no modo de câmera Tela de ajuda no modo de reprodução de câmera

Tela de ajuda no modo de vídeo Tela de ajuda no modo de reprodução de vídeo

(39)

-39-

Tela de ajuda no modo de MP3

Tela de ajuda no modo de voz Tela de ajuda no modo de reprodução de voz

(40)

-40-

6. Conexão ao computador

Para utilizar a câmera de vídeo digital como uma webcam ou unidade de armazenamento em massa, siga estes passos:

Passo 1 Verifique se a câmera de vídeo digital possui quatro baterias “AAA” no compartimento. Passo 2 Conecte a menor extremidade do cabo

USB na porta USB de sua câmera de vídeo digital.

NOTA

Certifique-se de plugar suavemente o cabo USB na direção correta para evitar possíveis danos ao conector USB.

Passo 3 Conecte a outra extremidade do cabo USB à porta USB localizada na parte traseira do computador.

Passo 4 O mostrador LCD da câmera de vídeo digital será ligado, entrando no menu conexão do PC.

Passo 5 Pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para

selecionar a opção Unidade de armazenamento em massa ou Câmera para

(41)

-41-

Conexão à TV/VCR

Conecte sua câmera de vídeo digital a uma televisão se desejar obter uma visualização mais ampla de suas fotografias.

Passo 1 Conecte a porta de saída de TV à televisão com o cabo de saída de TV.

Passo 2 Conecte a porta de saída de áudio à televisão com o cabo de saída de áudio.

Passo 3 Na sua televisão, selecione o canal de entrada auxiliar de áudio/vídeo.

NOTA

Os canais podem variar dependendo do fabricante; consulte o manual de operação de seu VCR.

Exigências do sistema

Consulte as exigências mínimas do sistema para a câmera de vídeo digital. Recomendamos a utilização de um sistema de computador que exceda as exigências mínimas para aproveitar a câmera de vídeo digital em sua eficiência máxima. As exigências mínimas do sistema para a câmera de vídeo digital são as seguintes:

Exigências do sistema (PC)

SO Microsoft Windows 98SE/Me/2000/XP

CPU Intel Pentium 166 MHz ou superior Memória Mínimo 32 Mb de memória ou acima

CD-ROM 4X ou acima

HDD 10 Mb de espaço disponível (mínimo) Outros Uma porta padrão USB 1.1

(42)

-42-

Para usuários de Microsoft Windows 98SE/Me: conecte a extremidade maior do cabo USB na porta USB do computador e a outra extremidade na porta USB da câmera de vídeo digital depois de ter instalado o driver e os aplicativos no

computador. Mo menu de conexão do PC, pressione o botão ACIMA ou ABAIXO do botão SELECIONAR para selecionar [Câmera para PC] e, a seguir, pressione o botão OK.

Passo 1 Selecione “Meu computador” e clique com o botão direito do mouse. Passo 2 Selecione e clique em "Gerenciador de dispositivos".

Passo 3 Selecione “GENERIC IDE DISK TYPE47” e clique em “Propriedades”; a tela irá aparecer como a seguir:

Passo 4 Selecione “DMA" e clique em "OK".

NOTA

Antes de reproduzir os videoclipes (arquivos *.AVI), verifique se o computador possui o DirectX 8.0 (ou superior) e uma placa de som instalada.

7. Instalação dos drivers

Instalação do driver da câmera para PC

Você poderá utilizar as funções da câmera “Armazenamento em massa” e “Câmera para PC” no computador. Para instalar o driver da câmera apropriado, faça o seguinte:

1. Insira o CD do software que acompanha o pacote na unidade de CD-ROM. 2. O programa de auto-execução será iniciado e a tela de boas-vindas aparecerá

com a seguinte mensagem: (Se a unidade de CD-ROM não oferecer suporte para a função de auto-execução, clique duas vezes no ícone "Meu computador" na área de trabalho.

(43)

-43-

A seguir, clique duas vezes no ícone da unidade de CD-ROM e clique no arquivo “Driversetup\Setup.exe” no diretório principal.)

3. Selecione o idioma desejado do programa de configuração que deseja instalar. 4. Clique em “Driver > Instalar" e a tela a seguir irá aparecer:

5. Selecione o idioma desejado e, a seguir, pressione "OK".

6. Ao entrar na tela de configuração do aplicativo, pressione "Próximo" para continuar.

7. Após o término da instalação, a tela a seguir irá aparecer. Pressione "Concluir" para completar a instalação do aplicativo.

(44)

-44-

8. Instalação do aplicativo

Instalação do aplicativo NewSoft

1. Insira o CD do software que acompanha o pacote na unidade de CD-ROM. 2. O programa de auto-execução será iniciado e a tela de boas-vindas aparecerá

com a seguinte mensagem: (Se a unidade de CD-ROM não oferecer suporte para a função de auto-execução, clique duas vezes no ícone "Meu computador" na área de trabalho. A seguir, clique duas vezes no ícone da unidade de CD-ROM e clique no arquivo “MP38\Setup.exe” no diretório principal.)

3. Selecione o idioma desejado do programa de configuração que deseja instalar. 4. Clique em “NewSoft Vídeo Works > Instalar" e a tela a seguir irá aparecer: 5. Selecione o idioma desejado e, a seguir, pressione "OK".

6. Clique em “Sim” para aceitar as condições da Isenção de Responsabilidade Legal e continue a instalação.

(45)

-45-

8. Ao entrar na tela de configuração do aplicativo, pressione "Próximo" para continuar.

9. Clique em “Sim” para aceitar as condições do Contrato de Licença do Software e continue a instalação.

(46)

-46- 11. Selecione o nome da pasta do programa.

12. Após o término da instalação, a tela a seguir irá aparecer. Pressione "Concluir" para completar a instalação do aplicativo.

13. Após a instalação do software de multimídia ser concluída, a tela a seguir irá aparecer; pressione “OK” para continuar.

(47)

-47-

14. Ao entrar na tela de configuração do DirectX9, pressione "OK" depois do conteúdo ser confirmado.

(48)

-48-

9. Apêndice: Especificações da câmera

SENSOR DE

IMAGEM Sensor CMOS de ½” com 3,3 megapixels Pixels ativos 3,14 megapixels

RESOLUÇÃO DA IMAGEM

Imagem fotográfica: 6,6M (2976 x 2232/interpolação de firmware), 3M (2048 x 1536), 1600 x 1200, 640 x 480 Vídeo: 640 x 480/15 fps, 320 x 240/30 fps Formato de arquivo: ASF (MPEG-4)

LENTE F/3.0, f = 8,34 mm/lente de foco fixo

Alcance de foco Padrão: 1,2 m ~ infinitoMacro: 17 ~ 22 cm Zoom digital 4X

Velocidade do

obturador 1/4 segundo ~ 1/2000 segundo Equilíbrio de

brancos Automático, ensolarado, tungstênio, fluorescente, nublado Compensação de

EV (Valor de Exposição)

- 2,0 EV ~ 2,0 EV

Mostrador LCD TFT colorido de 1,5" (240 x 354 pixels)

Câmera para PC 640 x 480/10 fps, 320 x 240/30 fps

Memória de armazenamento

Interna: memória interna embutida de 16 Mb Externa: SD/MMC (até 512 Mb)

FLASH Automático, desligado

TIMER Retardo de 5 segundos, 10 segundos, 30 segundos Câmera: 4 baterias alcalinas “AAA” de 1,5 V

ENERGIA

Câmera para PC: USB 5 V

PESO 136 g (sem as baterias e o cartão SD)

DIMENSÕES 90x x 70 x 37 mm (sem as partes salientes)

(49)

-49-

Capacidade para armazenamento de dados de vídeo (memória embutida de 16 Mb):

320 x 240:

Alta Normal Básica

Aprox. 169 segundos ± 10%Aprox. 181 segundos ± 10%Aprox. 195 segundos ± 10%

640 x 480:

Alta Normal Básica

Aprox. 84 segundos ± 10% Aprox. 87 segundos ± 10% Aprox. 90 segundos ± 10% * Os dados acima mostram os resultados do teste padrão. A capacidade real varia de acordo com as condições e configurações de captura da imagem.

Capacidade para armazenamento de dados de som (memória embutida de 16 Mb): aproximadamente 21 segundos.

Capacidade para armazenamento de dados de fotografia (memória embutida de 16 Mb): Resolução Qualidade 640 x 480 1600 x 1200 2048 x 1536 2976 x 2232 Alta 139 ± 10% 33 ± 10% 19 ± 10% 10 ± 10% Normal 142 ± 10% 53 ± 10% 37 ± 10% 17 ± 10% Básica 152 ± 10% 73 ± 10% 50 ± 10% 23 ± 10%

* Os dados acima mostram os resultados do teste padrão. A capacidade real varia de acordo com as condições e configurações de captura da imagem.

(50)

-50-

10. Resolução de problemas

Travamento

A câmera de vídeo digital trava repentinamente durante o

funcionamento. Nesse momento, verifique as condições das baterias e, a seguir, pressione o botão LIGAR/DESLIGAR para reiniciar. Se não for possível reiniciar, verifique se a câmera de vídeo digital foi danificada por operação inadequada. Não tente consertá-la por conta própria; entre em contato com o fornecedor.

Qualquer aviso de erro no modo de serviço de impressão direta

Ao entrar no modo de serviço de impressão direta, um aviso de erro poderá ser visto, seja ele causado por mau funcionamento da impressora, operação inadequada ou problemas de fornecimento de energia. Nesses casos, desconecte o cabo USB da câmera de vídeo digital. Após ter certeza de que tudo está correto, pressione o botão LIGAR/DESLIGAR para reiniciar a execução da tarefa de impressão. Travamento

causado por remoção de cartão

A remoção do cartão quando a câmera de vídeo digital estiver ligada poderá causar travamento. No caso de travamento, remova as baterias e, a seguir, insira-as novamente; pressione novamente o botão

LIGAR/DESLIGAR para reiniciar. Não é

possível formatar o cartão de memória

A câmera de vídeo digital talvez não consiga formatar o cartão de memória com formato especial de dados. Nesse caso, formate o cartão com o formato FAT pelo computador.

Figure

Updating...

References

Related subjects :
