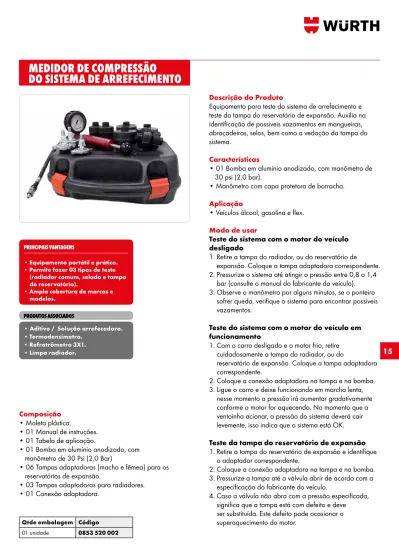

MEDIDOR DE COMPRESSÃO
DO SISTEMA DE ARREFECIMENTO
Descrição do Produto
Equipamento para teste do sistema de arrefecimento e
teste da tampa do reservatório de expansão. Auxilia na
identificação de possíveis vazamentos em mangueiras,
abraçadeiras, selos, bem como a vedação da tampa do
sistema.
Características
• 01 Bomba em alumínio anodizado, com manômetro de
30 psi (2,0 bar).
• Manômetro com capa protetora de borracha.
Aplicação
• Veículos álcool, gasolina e flex.
Modo de usar
Teste do sistema com o motor do veículo
desligado
1. Retire a tampa do radiador, ou do reservatório de
expansão. Coloque a tampa adaptadora correspondente.
2. Pressurize o sistema até atingir a pressão entre 0,8 a 1,4
bar (consulte o manual do fabricante do veículo).
3. Observe o manômetro por alguns minutos, se o ponteiro
sofrer queda, verifique o sistema para encontrar possíveis
vazamentos.
Teste do sistema com o motor do veículo em
funcionamento
1. Com o carro desligado e o motor frio, retire
cuidadosamente a tampa do radiador, ou do
reservatório de expansão. Coloque a tampa adaptadora
correspondente.
2. Coloque a conexão adaptadora na tampa e na bomba.
3. Ligue o carro e deixe funcionando em marcha lenta,
nesse momento a pressão irá aumentar gradativamente
conforme o motor for aquecendo. No momento que a
ventoinha acionar, a pressão do sistema deverá cair
levemente, isso indica que o sistema está OK.
Teste da tampa do reservatório de expansão
1. Retire a tampa do reservatório de expansão e identifique
o adaptador correspondente.
2. Coloque a conexão adaptadora na tampa e na bomba.
3. Pressurize a tampa até a válvula abrir de acordo com a
especificação do fabricante do veículo.
4. Caso a válvula não abra com a pressão especificada,
significa que a tampa está com defeito e deve
ser substituída. Este defeito pode ocasionar o
superaquecimento do motor.
Qtde embalagem Código 01 unidade 0853 520 002
PRINCIPAIS VANTAGENS
• Equipamento portátil e prático. • Permite fazer 03 tipos de teste
(radiador comum, selado e tampa do reservatório).
• Ampla cobertura de marcas e modelos.
• Aditivo / Solução arrefecedora. • Termodensímetro. • Refratrômetro 3X1. • Limpa radiador. PRODUTOS ASSOCIADOS
Composição
• Maleta plástica.
• 01 Manual de instruções.
• 01 Tabela de aplicação.
• 01 Bomba em alumínio anodizado, com
manômetro de 30 Psi (2,0 Bar)
• 06 Tampas adaptadoras (macho e fêmea) para os
reservatórios de expansão.
• 03 Tampas adaptadoras para radiadores.
• 01 Conexão adaptadora.
15
MEDIDOR DE COMPRESSÃO DO
SISTEMA DE ARREFECIMENTO
TABELA DE APLICAÇÃO
Montadora Modelo Ano Adaptador
Audi
A4 1996 a 2001 TP-036.M.GOLF / TP-036.F.GOLF A4 Avant 1996 a 2001 TP-036.M.GOLF / TP-036.F.GOLF A6 Quattro 1998 a 2002 TP-036.M.GOLF / TP-036.F.GOLF TT 2006 a 2010 TP-036.M.GOLF / TP-036.F.GOLF Chevrolet Astra 1998 a 2011 TP-036.F.GM / TP-036.M.GM Astra Sedan 1998 a 2011 TP-036.F.GM / TP-036.M.GM Celta 2003 a 2013 TP-036.F.GM / TP-036.M.GM Corsa 1996 a 2008 TP-036.F.GM / TP-036.M.GM Corsa Sedan 1998 a 2008 TP-036.F.GM / TP-036.M.GM Corsa Sedan Classic 2003 a 2013 TP-036.F.GM / TP-036.M.GM Meriva BCM 2002 a 2012 TP-036.F.GM / TP-036.M.GM Montana 2006 a 2010 TP-036.F.GM / TP-036.M.GM Omega 1995 a 1998 TP-036.F.GM Prisma 2010 a 2012 TP-036.F.GM / TP-036.M.GM Silverado 1997 a 1999 TP-036.F.GM Suprema 1995 a 1998 TP-036.F.GM Vectra C 2010 a 2012 TP-036.F.GM / TP-036.M.GM Zafira 2010 a 2012 TP-036.F.GM / TP-036.M.GM Citroën
C3 AirCross 2010 a 2013 TP-036.F.FIAT / TP-036.M.FIAT C3 2005 a 2012 TP-036.F.FIAT / TP-036.M.FIAT C3 Picasso 2011 a 2013 TP-036.F.FIAT / TP-036.M.FIAT C4 2009 a 2013 TP-036.F.FIAT / TP-036.M.FIAT
Fiat
147 1980 a 1987 TP-036.PADRÃO / CQ-036.PADRÃO 147 Fiorino 1981 a 1988 TP-036.PADRÃO / CQ-036.PADRÃO 147 Furgão 1981 a 1983 TP-036.PADRÃO / CQ-036.PADRÃO 147 Pick-up 1980 a 1988 TP-036.PADRÃO / CQ-036.PADRÃO 500 2011 a 2013 TP-036.F.FIAT / TP-036.M.FIAT Brava 1999 a 2003 TP-036.F.FIAT / TP-036.M.FIAT Coupé 1995 a 1997 TP-036.F.FIAT / TP-036.M.FIAT Doblò 2002 a 2010 TP-036.F.FIAT / TP-036.M.FIAT Elba 1987 a 1997 TP-036.F.FIAT / TP-036.M.FIAT Elba (Motores 1.3) 1985 a 1989 TP-036.PADRÃO / CQ-036.PADRÃO Fiorino 1995 a 2013 TP-036.F.FIAT / TP-036.M.FIAT Fiorino 1983 a 1988 TP-036.PADRÃO / CQ-036.PADRÃO
15
15
MEDIDOR DE COMPRESSÃO DO
SISTEMA DE ARREFECIMENTO
TABELA DE APLICAÇÃO
Montadora Modelo Ano Adaptador
Fiat
Fiorino Eletronic 1993 a 1995 TP-036.F.FIAT / TP-036.M.FIAT Fiorino Furgão 1989 a 1993 TP-036.F.FIAT / TP-036.M.FIAT Fiorino i.e 1992 a 1996 TP-036.F.FIAT / TP-036.M.FIAT Fiorino Pick-up 1989 a 1994 TP-036.F.FIAT / TP-036.M.FIAT Grand Siena 2012 e 2013 TP-036.F.FIAT / TP-036.M.FIAT Idea 2005 a 2013 TP-036.F.FIAT / TP-036.M.FIAT Linea 2008 a 2010 TP-036.F.FIAT / TP-036.M.FIAT Marea 1998 a 2007 TP-036.F.FIAT / TP-036.M.FIAT Marea Weekend 1998 a 2007 TP-036.F.FIAT / TP-036.M.FIAT Oggi 1980 a 1987 TP-036.PADRÃO / CQ-036.PADRÃO Palio 1996 a 2013 TP-036.F.FIAT / TP-036.M.FIAT Palio Weekend 1997 a 2013 TP-036.F.FIAT / TP-036.M.FIAT Panorama 1980 a 1986 TP-036.PADRÃO / CQ-036.PADRÃO Prêmio i.e 1985 a 1996 TP-036.F.FIAT / TP-036.M.FIAT Prêmio 1985 a 1992 TP-036.PADRÃO / CQ-036.PADRÃO Punto 2008 a 2013 TP-036.F.FIAT / TP-036.M.FIAT Siena (1997 - 2000) 1997 a 2013 TP-036.F.FIAT / TP-036.M.FIAT Stilo Mini F.L.Ore.N.C.E. 2002 a 2010 TP-036.F.FIAT / TP-036.M.FIAT Spazio 1982 a 1984 TP-036.PADRÃO / CQ-036.PADRÃO Strada (1998 - 2000) 1998 a 2013 TP-036.F.FIAT / TP-036.M.FIAT Tempra 1992 a 1999 TP-036.F.FIAT / TP-036.M.FIAT Tipo i.e 1993 a 1997 TP-036.F.FIAT / TP-036.M.FIAT Uno 1983 a 1991 TP-036.PADRÃO / CQ-036.PADRÃO Uno 1986 a 2013 TP-036.F.FIAT / TP-036.M.FIAT
Ford
Belina II 1983 a 1991 TP-036.F.VOLKS / TP-036.M.VOLKS Belina II 1980 a 1986 TP-036.PADRÃO / CQ-036.PADRÃO Corcel II 1983 a 1986 TP-036.F.VOLKS / TP-036.M.VOLKS Corcel II 1980 a 1986 TP-036.PADRÃO / CQ-036.PADRÃO Courier 1997 a 2013 TP-036.F.GM / TP-036.M.GM Del Rey 1983 a 1991 TP-036.F.VOLKS / TP-036.M.VOLKS Del Rey 1981 a 1983 TP-036.PADRÃO / CQ-036.PADRÃO Ecosport 2003 a 2013 TP-036.F.GM / TP-036.M.GM Escort 1997 a 2002 TP-036.F.GM / TP-036.M.GM Escort 1983 a 1996 TP-036.F.VOLKS / TP-036.M.VOLKS Escort Hobby 1990 a 1995 TP-036.F.VOLKS / TP-036.M.VOLKS
15
Montadora Modelo Ano Adaptador
Ford
Escort SW 1997 a 2003 TP-036.F.GM / TP-036.M.GM Escort XR3 1983 a 1996 TP-036.F.VOLKS / TP-036.M.VOLKS Explorer 1994 a 2001 TP-036.RANGER / CQ-036.RANGER Fiesta 1994 a 2013 TP-036.F.GM / TP-036.M.GM Fiesta Sedan 2002 a 2013 TP-036.F.GM / TP-036.M.GM Focus 2000 a 2009 TP-036.F.GM / TP-036.M.GM Focus Sedan 2000 a 2009 TP-036.F.GM / TP-036.M.GM Ka 1997 a 2013 TP-036.F.GM / TP-036.M.GM Mondeo 1997 a 2000 TP-036.F.GM / TP-036.M.GM New Fiesta 2012 e 2013 TP-036.F.GM / TP-036.M.GM New Fiesta Sedan 2011 a 2013 TP-036.F.GM / TP-036.M.GM Pampa 1983 a 1997 TP-036.F.VOLKS / TP-036.M.VOLKS Ranger 1994 a 2012 TP-036.RANGER / CQ-036.RANGER Royale 1991 a 1996 TP-036.F.VOLKS / TP-036.M.VOLKS Verona 1990 a 1996 TP-036.F.VOLKS / TP-036.M.VOLKS Versailles 1991 a 1996 TP-036.F.VOLKS / TP-036.M.VOLKS
Honda Civic 1992 a 2006 TP-036.HONDA / CQ-036.HONDA
New Civic 2006 a 2011 TP-036.HONDA / CQ-036.HONDA
Hyundai
HB20 2012 e 2013 TP-036.RANGER / CQ-036.RANGER
HB20S 2013 TP-036.RANGER / CQ-036.RANGER
HB20X 2013 TP-036.RANGER / CQ-036.RANGER
Veracruz 2007 a 2013 TP-036.RANGER / CQ-036.RANGER
Peugeot
206 2000 a 2010 TP-036.F.FIAT / TP-036.M.FIAT 206 SW 2005 a 2008 TP-036.F.FIAT / TP-036.M.FIAT 207 2008 a 2013 TP-036.F.FIAT / TP-036.M.FIAT 207 Sedan 2013 TP-036.F.FIAT / TP-036.M.FIAT 207 SW 2008 a 2013 TP-036.F.FIAT / TP-036.M.FIAT 307 2007 a 2012 TP-036.F.FIAT / TP-036.M.FIAT 307 Sedan 2007 a 2011 TP-036.F.FIAT / TP-036.M.FIAT Hoggar 2010 a 2013 TP-036.F.FIAT / TP-036.M.FIAT Partner 2003 a 2010 TP-036.PADRÃO / CQ-036.PADRÃO Renault Logan 2007 a 2009 TP-036.F.FIAT / TP-036.M.FIAT
Sandero 2008 e 2009 TP-036.F.FIAT / TP-036.M.FIAT
Toyota Corolla 1995 a 2013 TP-036.HONDA / CQ-036.HONDA
Fielder 2004 a 2008 TP-036.HONDA / CQ-036.HONDA
MEDIDOR DE COMPRESSÃO DO
SISTEMA DE ARREFECIMENTO
15
15
Montadora Modelo Ano Adaptador
VW
CrossFox 2010 a 2012 TP-036.M.GOLF / TP-036.F.GOLF
Eos 2009 TP-036.M.GOLF / TP-036.F.GOLF
Fox 2004 a 2012 TP-036.M.GOLF / TP-036.F.GOLF Gol 1984 a 1994 TP-036.F.VOLKS / TP-036.M.VOLKS Gol Geração II 1995 a 2005 TP-036.F.VOLKS / TP-036.M.VOLKS Gol Geração III 2000 a 2005 TP-036.M.GOL G3 / TP-036.F.GOL G3 Gol Geração V 2010 a 2012 TP-036.M.GOLF / TP-036.F.GOLF Gol GT 1984 a 1987 TP-036.PADRÃO / CQ-036.PADRÃO Gol GTS 1988 a 1994 TP-036.F.VOLKS / TP-036.M.VOLKS Golf 2002 a 2009 TP-036.M.GOLF / TP-036.F.GOLF Golf GL 1995 a 1998 TP-036.M.GOLF / TP-036.F.GOLF Golf VR6 1995 a 1997 TP-036.M.GOLF / TP-036.F.GOLF Kombi 2006 a 2013 TP-036.M.GOLF / TP-036.F.GOLF Logus 1992 a 1996 TP-036.F.VOLKS / TP-036.M.VOLKS Parati 1982 a 1996 TP-036.F.VOLKS / TP-036.M.VOLKS Parati 1997 a 2005 TP-036.M.GOL G3 / TP-036.F.GOL G3 Passat 1984 a 1988 TP-036.F.VOLKS / TP-036.M.VOLKS Passat 1994 a 2013 TP-036.M.GOLF / TP-036.F.GOLF Passat 1980 a 1989 TP-036.PADRÃO / CQ-036.PADRÃO Pointer 1992 a 1996 TP-036.F.VOLKS / TP-036.M.VOLKS Polo Classic 1997 a 2005 TP-036.F.VOLKS / TP-036.M.VOLKS Polo / Polo Sedan 2002 a 2011 TP-036.M.GOLF / TP-036.F.GOLF Quantum 1984 a 1996 TP-036.F.VOLKS / TP-036.M.VOLKS Santana 1984 a 1996 TP-036.F.VOLKS / TP-036.M.VOLKS Saveiro 1988 a 1995 TP-036.F.VOLKS / TP-036.M.VOLKS Saveiro Geração V 2010 a 2012 TP-036.M.GOLF / TP-036.F.GOLF SpaceFox 2010 a 2012 TP-036.M.GOLF / TP-036.F.GOLF Voyage 1982 a 1994 TP-036.F.VOLKS / TP-036.M.VOLKS Voyage 2010 a 2012 TP-036.M.GOLF / TP-036.F.GOLF
MEDIDOR DE COMPRESSÃO DO
SISTEMA DE ARREFECIMENTO
TABELA DE APLICAÇÃO
Todos os dados e especificações aqui referidos, assim como as recomendações apresentadas, estão sustentados por numerosos estudos laboratoriais e validados pela nossa longa experiência. Contudo e tendo em conta a grande variedade de materiais existentes no mercado, assim como as técnicas de aplicação do produto que não podem ser controladas por nós, recomendamos sempre a realização de testes prévios com os materiais a utilizar e com a sua própria técnica. Por estas razões, qualquer aplicação do produto é efetivada sob a exclusiva responsabilidade do utilizador, não podendo a Wurth do Brasil ser responsabilizada por quaisquer perdas ou prejuízos, direta ou indiretamente resultantes da aplicação.
