AC Acionadores Multipontos

(1)

263B

TAMANHO REAL

_•

• Travamento de ponto

único ou multiponto

Compatíveis com vários

fechos rotativos

• Vedação contra

intempéries

Materiais e acabamentos

Corpo: nylon com fibra de vidro,

preto

Maçaneta: zamac, acabamento

cromado ou pintura a pó

Instalação

Torque de aperto máximo para

as porcas de fixação inclusas:

3 Nm (27 inlbf)

Observações

Para seleção de cilindros e mais

informações sobre o sistema

Key-Choice da SOUTHCO

®

_{, consulte a}

página 158

Aceitam configurações com 1 ou 2

cabos. Para cabos, consulte a

página 272. Tipo de cabo

Códigos

Consulte a tabela

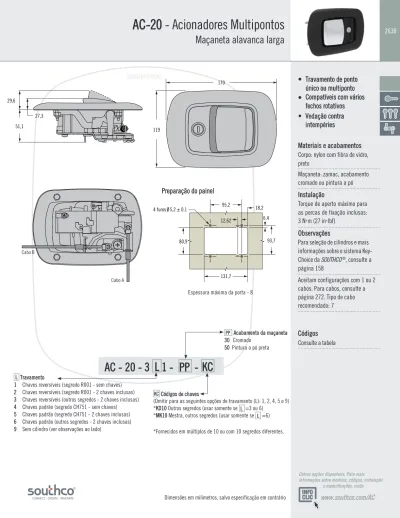

AC-20 - Acionadores Multipontos

Maçaneta alavanca larga

Outras opções disponíveis. Para mais informações sobre modelos, códigos, instalação

e especificações, visite 51,1 27,3 29,6 29.6 (1.17) 17.3 (.68) 170 119 93.7 (3.69) 6.4 (.25) 95.2 (3.75) 18.2 (.72) 4X Ø 5.2 ± 0.1 (.210 ±.005) 80.9 (3.19) 131.7 (5.18) 52 (2.05) 12.62 (.50)

AC - 20 - 3 L 1 - PP - KC

KC Códigos de chaves

(Omitir para as seguintes opções de travamento (L): 1, 2, 4, 5 e 9) *KD10 Outros segredos (usar somente se L =3 ou 6)

*MK10 Mestra, outros segredos (usar somente se L =6)

* Fornecidos em múltiplos de 10 ou com 10 segredos diferentes. L Travamento

1 Chaves reversíveis (segredo R001 - sem chaves) 2 Chaves reversíveis (segredo R001 - 2 chaves inclusas) 3 Chaves reversíveis (outros segredos - 2 chaves inclusas) 4 Chaves padrão (segredo CH751 - sem chaves) 5 Chaves padrão (segredo CH751 - 2 chaves inclusas) 6 Chaves padrão (outros segredos - 2 chaves inclusas) 9 Sem cilindro (ver observações ao lado)

PP Acabamento da maçaneta 30 Cromado 50 Pintura a pó preta 51.1 (2.01) 27.3 (.68) 29.6 (1.17) Cabo B Cabo A 29.6 (1.17) 17.3 (.68) 170 (6.7) 119 (4.7) 93.7 (3.69) 6.4 (.25) 95.2 (3.75) 18.2 (.72) 4X Ø 5.2 ± 0.1 (.210 ±.005) 80.9 (3.19) 131.7 (5.18) 52 (2.05) 12.62 (.50)

Preparação do painel

29.6 (1.17) 17.3 (.68) 170 (6.7) 119 (4.7) 93,7 6,4 95,2 _18,2 4 furos Ø 5,2 ± 0,1 80,9 131,7 52 (2.05) 12,62

(2)

263C

• Travamento de ponto

único ou multiponto

• Compatíveis com vários

fechos rotativos

• Vedação contra intempéries

Materiais e acabamentos

Conjunto do acionador: zamac,

acabamento cromado ou com

pintura a pó, preta ou branca

Suporte de montagem: aço zincado

Instalação

Torque de aperto máximo para os

parafusos de montagem: 2 N•m

(14 in•lbf)

Observações

Para seleção de cilindros e mais

informações sobre o sistema

Key-Choice da SOUTHCO

®

_{, consulte a}

página 158

Aceitam configurações com 1 ou 2

cabos.

Tipo de cabo recomendado: 7.

Suportes para montagem de cabos

são vendidos separadamente.

Consulte a página 275.

Códigos

Acionadores, suportes de

montagem e parafusos devem ser

pedidos separadamente

Para acionadores, complete o

código ao lado com as opções L e F

desejadas

Para suporte de montagem, use o

código R3-23-161-11

Para parafusos de montagem,

consulte a tabela

www.southco.com/AC

R3-22 - Acionadores Multipontos

Maçaneta alavanca larga

Outras opções disponíveis. Para mais informações sobre modelos, códigos, instalação

e especificações, visite

Parafusos (para uso com suporte de montagem R3-23-161-11)

Espessura da porta Parafusos auto-atarraxantes N. 8 (deve-se pedir 4 por acionador)

1,5 - 4,8 R3-23-250-01 4,8 - 9,5 R3-23-250-02

Preparação do painel

Suporte de montagem (vendido separadamente) 100 118 100 85 9 118 16,5 (lado superior e inferior) 1,5 - 9,5 118 32 - 50

Painel interno da porta Painel externo da porta

Painel interno Painel interno 116 18.2 (.72) 128,7 22-50 (.875-2.00) 32-50 (1.25-2.00) Aba frontal Aba frontal

Cabos para sistema multiponto (vendidos separadamente) 68,5 110 71 Suporte de montagem R3-23-161-11 (vendido separadamente) Grampos para cabos (inclusos) 102

R3 - 22 - 3 L 0 - F 0

F Acabamento 1 Cromado 5 Pintura a pó preta 7 Pintura a pó branca L Travamento 0 Sem travamento

1 Chaves reversíveis (segredo R001 - sem chaves) 2 Chaves reversíveis (segredo R001 - 2 chaves inclusas) 4 Chaves padrão (segredo CH751 - sem chaves) 5 Chaves padrão (segredo CH751 - 2 chaves inclusas) 9 Sem cilindro (ver observações ao lado)

4 parafusos de montagem (vendidos separadamente. Consulte a tabela abaixo)

(3)

264

Outras opções disponíveis. Para mais informações sobre modelos, códigos,

instalação e especificações, visite

AC-10 - Acionadores

Maçaneta tamanho grande

•

Instalação embutida

• Fixação traseira

• Instalação embutida

• Capacidade de acionamento

direto e acionamento

remoto de ponto único e

multiponto

• Diversas opções de chaves

• Opção sem travamento

• Opção com acionamento

eletrônico dispon

ível

Materiais e acabamentos

Corpo, maçaneta e componentes

rotativos: nylon com fibra de vidro,

preto

Pinos roscados e dispositivos de

retenção: aço, zinco níquel

Componentes de vedação:

espuma autoadesiva, preta

Instalação

Porcas de fixação M6 x 1 não

fornecidas.

Torque de aperto máximo

para as porcas de fixação: 7 N•m

Observação

Use somente cabos com

acoplamento (tipo 6 ou 7).

Acionamento eletrônico

Voltagem: 12V ± 1,2V

Corrente: 2,5A - 3A

Duração do pulso: 225 ms ± 25 ms

Observações:

Para aplicações com acionamento

por cabos ou varetas,

recomenda-se adicionar

o grampo de retenção

R4-0-43922 à placa rotativa. Para mais

detalhes, consulte o desenho

técnico J-R4-0-43922.

Para cilindros, chaves e mais

informações sobre o sistema

Key-Choice da Southco

®

_{, consulte}

a seção Cilindros PK (páginas

158-159). Para outros segredos de

chave, fale com a Southco.

AC - 10 - S L 1 - 11 - KC

ACTUAL

SIZE

KC Chaves

(Omitir para opções de travamento (L) 0, 1, 2, 4, 5 e 9) *KD10 - Segredos diferentes (use somente se L L = 3 ou 6) *MK10 - Chave mestra, segredos diferentes L (use somente se L = 6)

*Fornecimento em múltiplos de 10 com 10 segredos diferentes S Acionamento

1 Acionamento direto, ponto único 2 Multiponto, sem suporte para cabos 3 Multiponto, com suporte para cabos

L Travamento

0 Sem travamento

1 Chaves reversíveis (segredo R001 - sem chaves) 2 Chaves reversíveis (segredo R001 - 2 chaves inclusas) 3 Chaves reversíveis (outros segredos - 2 chaves inclusas) 4 Chaves padrão (segredo CH751 - sem chaves) 5 Chaves padrão (segredo CH751 - 2 chaves inclusas) 6 Chaves padrão (outros segredos - 2 chaves inclusas) 7 Chaves reversíveis (segredo 14603 - 2 chaves inclusas) 9 Sem cilindro (ver observações ao lado)

131,1 21,5 48,9 43,5 211,3 M6 x 20 137,4 12X R4 23,1 32,2 72 4X Ø7 ±0,1 86 ±0,3 152,4 ±0,3 101 14 • Recomendado para uso com gatilho de acionamento

• Recomendado para uso com varetas

• Recomendado para uso com cabos AC. Para seleção de cabos, consulte o desenho técnico J-AC-C. Código Gatilho R4-0-51292 218 (8.6) 120 (4.7) 34 (1.3) 84 (3.3) 55 (2.2) 120 (4.7) 3X Ø 7 (.3) 34 (1.34) 16 (.6) 35 (1.4) (4.1)105 38.1 (1.50) 29.8 (1.17) 2.9 (.11) 65 (2.5) Acionamento direto

Multiponto, sem suportes para cabos

Preparação do painel

Multiponto, com suportes para cabos

Seleção do código de produto __________________________________________________________________________

Multiponto, com suportes para cabos e acionamento eletrônico

• Recomendado para uso com cabos AC. Para seleção de cabos, consulte o desenho técnico J-AC-C.

EM-3 Multiponto, com suportes para cabos e acionamento eletrônico

(Espessura máx. do painel)

(4)

264A

AC-11 - Acionadores

Maçaneta tamanho grande

•

Instalação embutida

• Fixação pela parte traseira

• Modelo com instalação

embutida

• Acionamento direto ou

remoto com ponto único ou

multi pontos

• Diversas opções de

segredos

• Opção sem travamento

disponível

Materiais e acabamentos

Corpo, maçaneta e componentes

rotativos:

nylon com fibra de vidro, preto

Pinos roscados e dispositivos de

retenção: aço, zinco níquel

Componentes de vedação:

espuma autoadesiva, preta

Instalação

Porcas de fixação M6 x 1 não

inclusas no fornecimento.

Torque de aperto máximo para as

porcas de fixação: 7 N

•m

Observações

Use somente cabos com

acoplamento baixo (tipo 6 ou 7).

Informação sobre a operação

do atuador eletrônico

Voltagem: 12V ± 1.2V

Corrente: 2.5A - 3A

Duração do pulso: 225ms ± 25ms

Observações:

Para aplicações com acionamento

por cabos ou varetas, recomenda-se

adicionar o grampo de retenção

R4-0-43922 à placa rotativa. Para

mais detalhes, consulte o desenho

técnico J-R4-0-43922.

Para seleção de cilindros, chaves e

mais informações sobre o sistema

Key-Choice da Southco

®

_{, consulte a}

seção Cilindros PK

(páginas 158-159).

Para outros segredos de chave, fale

com a Southco.

AC - 11 - S L 1 - 11 - KC

KC Chaves

(Omitir para opções de travamento (L) 0, 1, 2, 4, 5 e 9) *KD10 - Segredos diferentes (usar somente se L = 3 ou 6) *MK10 - Chave mestra, segredos diferentes

(usar somente se L = 6)

*Fornecimento em múltiplos de 10 com 10 segredos diferentes S Acionamento

1 Acionamento direto, ponto único 2 Multiponto, sem suporte para cabos 3 Multiponto, com suporte para cabos EM-3 Fecho Multiponto com suporte

para cabo e opção de travamento e destravamento eletrônico L Travamento

0 Sem travamento

1 Chaves reversíveis (segredo R001 - sem chaves) 2 Chaves reversíveis (segredo R001 - 2 chaves inclusas) 3 Chaves reversíveis (segredos diferentes - 2 chaves inclusas) 4 Chaves padrão (segredo CH751 - sem chaves)

5 Chaves padrão (segredo CH751 - 2 chaves inclusas) 6 Chaves padrão (segredos diferentes - 2 chaves inclusas) 7 Chaves reversíveis (segredo 14603 - 2 chaves inclusas) 9 Sem cilindro (ver observações ao lado)

140 ±0,3 4X Ø7 56 103 125 197,7 4X R4 8X R18 70 ±0,3 14 211,3 131,1 43,6 21,1 50 • Recomendado para uso com gatilho de acionamento

• Recomendado para uso com varetas Grampo de retenção (Vendido separadamente)

• Recomendado para uso com cabos AC. Para seleção de cabos, consulte o desenho técnico J-AC-C. Código Gatilho R4-0-51292 Acionamento direto

Multiponto, sem suportes para cabos

Preparação do painel

Multiponto, com suportes para cabos

Fecho Multiponto com suporte para cabo e opção de travamento e destravamento eletrônico

140 ±0,3 4X Ø7 56 103 125 197,7 4X R4 8X R18 70 ±0,3 14 211,3 131,1 43,6 21,1 50 Gatilho (vendido separadamente) Espessura máxima do painel

(5)

265 AC - 15 - 1 L 1 - 11 - KC

AC-15 - Acionadores

Maçaneta tamanho grande

•

Instalação de superfície

• Fixação pela parte traseira

• Modelo com instalação de

superfície

• Acionamento com tração

direta

• Diversas opções de

segredos de chave

• Opção sem travamento

disponível

Materiais e acabamentos

Corpo, maçaneta e componentes

rotativos: nylon com fibra de vidro,

preto

Insertos roscados: latão natural

Vedação do corpo e maçaneta:

espuma autoadesiva, preta

Instalação

Parafusos de instalação M6 x 1

não incluídos. Recomendação

de comprimento dos parafusos:

comprimento = espessura do painel

+ 10 mm

Torque de aperto máximo para os

parafusos de instalação: 7 Nm

Seleção do código de produto

218 120 34 84 55 120 Ø 7 (3) 34 16 35 105 38,1 29,8 2,9 65 218 120 34 84 55 120 Ø 7 (3) 34 16 35 105 38,1 29,8 2,9 65 218 (8.6) 120 (4.7) 34 (1.3) 84 (3.3) 55 (2.2) 120 (4.7) 3X Ø 7 (.3) 34 (1.34) 16 (.6) 35 (1.4) (4.1)105 38.1 (1.50) 29.8 (1.17) 2.9 (.11) 65 (2.5) KC Códigos de chave

(Omitir para as seguintes opções de travamento (L): 0, 1, 2, 4, 5 e 9)

*KD10- segredos diferentes (use somente se L (L) = 3 ou 6)

*MK10 - chave mestra, segredos diferentes L (use somente se (L) = 6)

* Fornecidos em múltiplos de 10 ou com 10 segredos diferentes.

L Travamento

0 Sem travamento

1 Chaves reversíveis (sem chaves - segredo R001) 2 Chaves reversíveis (2 chaves incluídas - segredo R001) 3 Chaves reversíveis (segredos diferentes - 2 chaves incluídas) 4 Chaves padrão (sem chaves - segredo CH751)

5 Chaves padrão (2 chaves incluídas - CH751)

6 Chaves padrão (segredos diferentes - 2 chaves incluídas) 9 Sem cilindro instalado

Código

Gatilho de

acionamento R4-0-51292

Observação:

Para seleção de cilindros e mais

informações sobre o sistema

Key-Choice da SOUTHCO

®

_{, consulte a}

seção de Cilindros PK.

Para opções em segredos de

chave únicos, entre em contato

com o nosso Departamento de

Atendimento ao Cliente Southco.

Gatilho de acionamento

• Recomendado para uso com este acionador

(6)

266 AC - 30 - E L M - H B - KC

L Travamento

1 Chaves reversíveis (sem chaves - segredo R001) 2 Chaves reversíveis (2 chaves incluídas - segredo R001) 3 Chaves reversíveis (segredos diferentes - 2 chaves incluídas) 4 Chaves padrão (sem chaves - segredo CH751)

5 Chaves padrão (2 chaves incluídas - CH751)

6 Chaves padrão (segredos diferentes - 2 chaves incluídas) M Método de instalação

1 Com espaçador (necessário para portas de vidro) 2 Sem espaçador

E Tipo de terminal 1 Com conexão para lingueta 3 Sem conexão para lingueta

B Material do botão 1 Nylon preto H Material do corpo 1 Zamac com pintura a pó preta 3 Aço inox com pintura a pó preta

K Códigos de chave

(Omitir para as seguintes opções de travamento: 1, 2, 4 e 5)

KD10 - segredos diferentes (10 segredos) MK10 - chave mestra, segredos diferentes

AC-30 - Acionadores multipontos

Acionadores com botão

• Capacidade de travamento

de ponto

único ou multipontos

• Aceitam painéis

com diversas espessuras

• Diversas opções de

segredos de chave

• Instalação em furo único

Materiais e acabamentos

Botão: nylon

Corpo: zamac ou aço inox

Cilindro: zamac

Lingueta, arruela e rebites:

aço inox passivado

Seleção do código de produto _________________________________________________________________________

Apresentado com conexão para lingueta

Apresentado sem conexão para lingueta

2 Ø4,1 64 Ø5 ±0,1 (2) Ø 32 ,4 + 0,2 - 0 29,2 + 0,2 - 0 51,4 Ø 38,3 28 42 28 64

TAMANHO

REAL

Desnecessário espaçador se a espessura do painel for > 10,3 Ø 28,8 Máx. 29,1 Arruela de trava-mento com orelha

Retentor de cabos 12 - Deslocamento do botão Preparação do painel Mín. 1, máx. 22 Porca de fixação Espessura do painel Mín. 1, máx. 22 Deslocamento da lingueta/cabo 10 12 Deslocamento para baixo

(7)

267 AC - 40 - E L M - H B - KC

181,4 47 34 Ø 4,1 51,4 58 34 Ø5 ±0,1 (2) 142 ±1 142 ±1 13 ±0,2 8,4 ±0,1 Ø 32,4 + 0,2 -0 Ø44 36 43

AC-40 - Acionadores multipontos

Maçaneta com botão

• Capacidade de travamento

de ponto único ou

multipontos

• Aceitam painéis

com diversas espessuras

• Diversas opções de

segredos de chave

• Fácil empunhadura

Materiais e acabamentos

Botão: nylon

Corpo: zamac ou

aço inox

Cilindro: zamac

Lingueta, arruela e rebites:

aço inox passivado

Apresentado com conexão para lingueta

Apresentado sem conexão para lingueta

L Travamento

1 Chaves reversíveis (sem chaves - segredo R001) 2 Chaves reversíveis (2 chaves incluídas - segredo R001) 3 Chaves reversíveis (segredos diferentes -

2 chaves incluídas)

4 Chaves padrão (sem chaves - segredo CH751) 5 Chaves padrão (2 chaves incluídas - CH751)

6 Chaves padrão (segredos diferentes - 2 chaves incluídas)

M Método de instalação

1 Cabo paralelo (ou sem cabo), com espaçador (necessário para portas de vidro)

2 Cabo paralelo (ou sem cabo), sem espaçador

3 Cabo cruzado, com espaçador (necessário para portas de vidro) 4 Cabo cruzado, sem espaçador

E Tipo de terminal 1 Com conexão para lingueta 3 Sem conexão para lingueta

B Material do botão 1 Nylon preto H Material da maçaneta

1 Nylon com fibra de vidro, preto, inserto do fecho em zamac 2 Nylon com fibra de vidro, preto, inserto do fecho em inox

K Códigos de chave

(Omitir para as seguintes opções de travamento: 1, 2, 4 e 5)

KD10 - segredos diferentes (10 segredos) MK10 - chave mestra, segredos diferentes 181,4 47 34 Ø 4,1 51,4 58 34 Ø5 ±0,1 (2) 142 ±1 142 ±1 13 ±0,2 8,4 ±0,1 Ø 32,4 + 0,2 -0 Ø44 36 43

Seleção do código de produto

TAMANHO

REAL

Espessura do painel Mí. 1, máx. 16,8 Desnecessário espaçador se a espessura do painel for >4,6 10- Deslocamento da lingueta/cabo

12 - Deslocamento para baixo

Rosca M8 X 1,25 18 de profundidade (Torque de aperto máximo: 40 N m)

(8)

Outras opções disponíveis. Para mais informações sobre modelos, códigos, instalação e

especificações, visite

Outras opções disponíveis. Para mais informações sobre modelos, códigos, instalação e especificações, visite

268

ACTUAL SIZE Código AC-60-101-11 Código AC-70-101-11 Orientação do

cabo Espessura do painel Deslocamento do cabo

Direção 1 Máx. 12,5 11,1

Direção 2 Máx. 16 13,2

• Instalação de superfície

• Puxador em tamanho

grande

• Puxe para ativar

Materiais e acabamentos

Corpo: PC/ABS, preto. Maçaneta

T e mecanismo deslizante: nylon

com fibra de vidro, preto

Grampo para cabo: acetal preto

Mola: aço inox passivado

Códigos

Consulte a tabela

AC - Acionadores de Ponto Único

Maçaneta T

AC - Acionadores de Ponto Único

Corpo e maçaneta alavanca larga em plástico

• Fixação pela parte frontal

• Instalação embutida

• Acionamento bidirecional

de cabos

Materiais e acabamentos

Corpo e maçaneta: nylon com fibra

de vidro, preto

Mola: aço inox passivado

Códigos

Consulte a tabela

45 60 104,5 117 25±0,2 40±0,2 56 20,8 21,7 ₂₃ 108,3 5,7 38,3 53,7 28,7 80±0,3 91,6±0,3 5,8±0,1 42±0,5 21±0,2

TAMANHO

REAL

Grampo para cabo

Maçaneta T Corpo

aberta

Ø 4,5±0,1 (4) (para instalação com

furo passante) Direção da tração

TAMANHO

REAL

Ø 4,5±0,1 (2) (para instalação com furo passante) R máx. 5 (4)

Painel

Cabo - direção 2 Cabo - direção 1

(9)

269

instalação e especificações, visite Código

AC-80-101-11

AC - Acionadores de Ponto Único

Acionadores com botão

• Instalação embutida

• Ferragem de montagem

inclusa

Materiais e acabamentos

Corpo e botão:

PC/ABS, preto

Lingueta: nylon com fibra de vidro,

preto

Mola: aço inox passivado

Códigos

Consulte a tabela

AC - Acionadores de Ponto Único

Corpo e maçaneta alavanca larga em alumínio

• Fixação pela parte frontal

• Três opções de direção

do cabo

• Baixa saliência

• Construção em material

robusto

Materiais e acabamentos

Corpo e maçaneta: Alumínio com

pintura a pó preta

Observação

Os acionadores AC-75 somente

usam cabos com retentores com

acoplamento baixo (cabos tipo 6

ou 7).

Código

AC-75-101-11

Orientação do

cabo Espessura do painel Deslocamento do cabo

Direção 1 Máx. 12,5 11,1 Direção 2 Máx. 16 13,2 Direção 3 Máx. 16 13,2

Códigos

Consulte a tabela

49,2 13 96,2 37,1 81 38,9 18,9 73 4 ±0,1 35,2 37,1 49,2 13 96,2 37,1 81 38,9 18,9 73 4 ±0,1 35,2 37,1 6 64,6 Ø 32+1-0 Ø 38

TAMANHO

REAL

Botão Ø 26 Porta/painel Porca de fixação Corpo Lingueta 13,7 - Deslocamento do cabo 26

Espessura máxima do painel

30±0,2 Preparação do painel com furo oblongo

TAMANHO

REAL

Ø 4,5±0,1 (2) (para instalação com furo passante)

R máx. 5 (4) Cabo - Localização 3 Cabo -Localização 2 Cabo -Localização 1

(10)

270 Preparação do painel

Maçaneta de pressão

AC- 50 - Acionadores de Ponto Único

Maçaneta de pressão

www.southco.com/AC

Código AC-50-101-11 161,4 4,5 15,2 21,7 129,5 141,4 18 6,7 44 28,2 R 13,4 20 169,2 28,2 20 R 13,4 44 4,5 169,2 28,2 20 R 13,4 44 4,5

• Acionamento através de

um único movimento

• Podem ser instalados em

superfícies tubulares ou

arredondadas

Materiais e acabamentos

Corpo, maçaneta: nylon com fibra

de vidro, preto

Instalação

Torque de aperto máximo para os

parafusos de instalação: 2 Nm.

(parafusos ou rebites escareados

TAMANHO

REAL

Deslocamento da maçaneta - 13 Direção da tração 2 furos rosca M5 Maçaneta de pressão Tubo de instalação (cliente) Grampo de fixação

incluído Use cabos Southco com terminal tipo B (terminal em L).

Os cabos são vendidos separadamente. Para seleção de cabos, consulte o desenho técnico J-AC-C.

12 Deslocamento do cabo

(11)

271

Ø 61 Ø 44

Versão tamanho pequeno

Tamanho real apresentado

Versão tamanho grande

Tamanho real apresentado

Ø38,1 ±0,5 Ø50 + 1,2

- 0

Ø 44

Ø 61

AC - Acionadores de Ponto Único

Aço inox · Acionadores modelo M1

Cabos

Construídos com materiais de

qualidade naval, os cabos são

adequados para receber diversos

tipos de dobras e podem ser

customizados sob encomenda.

• Instalação em furo único

redondo

• Modelos com travamento

restringem o acesso

• Acabamentos de alta

qualidade, resistentes à

corrosão

Materiais e acabamentos

Fecho: aço inox 316, polido

Espaçador: nylon preto

Para outros acabamentos, entre em

contato com a Southco

Resistência

Carga estática máxima: 545 N

Acessórios (tamanho pequeno)

Espaçador: M1-510-96-1

Uma chave fornecida com cada

fecho. Para pedir chaves adicionais,

use o código

M7-88-9121324-S

Parafusos de instalação:

M1-510-96-4

Acessórios (tamanho grande)

Chaves para travamento 4

(par)

Código: M1-546

Chaves com capa plástica S008,

para travamento 7 (par)

Código:

M1-525-39-S008

Ø 61 Ø 44 Ø 61 Ø 44

TAMANHO

REAL

TAMANHO

REAL

Maçaneta com fecho apresentado_{(versão sem travamento disponível)} Acionador (consulte Seleção do código de produto) Grampo de fixação (vendido separadamente. Código: R4-0-43922-2)

Suporte para instalação de cabos

(vendido separadamente. Consulte a página 275. Parafusos de instalação 1/8” não incluídos) Parafuso Phillips cabeça abaulada Suporte de instalação Pequeno Grande

Tama-nho Montagem do Acionador Códigos dos produtos Espessura da porta

Suporte de montagem do cabo 38mm Comchave (acompanha 2 chaves) AC-M1-15-41-8 9 mm R4-0-50253-1 12 mm R4-0-50253-2

Sem chave AC-M1-15-61-8 9 mm R4-0-50253-1

12 mm R4-0-50253-2 50mm Locking (2 keys supplied) AC-M1-42-8 9 mm R4-0-50253-1 AC-M1-43-8 12 mm R4-0-50253-2 Non-Locking AC-M1-62-8 9 mm R4-0-50253-1 AC-M1-63-8 12 mm R4-0-50253-2 Com chave modelo S008 AC-M1-72-8 9 mm R4-0-50253-1 AC-M1-73-8 12 mm R4-0-50253-2 Ø38,1 ±0,5 Ø50 + 1,2 - 0 Ø 44 Ø 61 Suporte para instalação de cabos

38 Versão tamanho pequeno 50 Versão tamanho grande Deslocamento do cabo 13 Porta 34 Espessura da porta (consulte Seleção do código de produto)

(12)

271A

64 - 40 - 4 L H - M

www.southco.com/64

108 139,7 23 1,2 40,9 12 3 Ø 6,3 Ø 2,3

H

96.8 86 118 95.2

H

64 Acionadores de Impacto

Puxe para abrir · Fechos com manopla larga · Travamento multipontos

· Tamanho grande

Seleção do código de produto

• Para uso os fechos

rotativos R4

• Diversos modos de

instalação

Materiais e acabamentos

Aço inox polido; aço zincado ou com

pintura a pó preta

Acessórios

Chaves planas mesmo segredo

CH751 (par)

Código: PK-10-01

Chaves planas mesmo segredo

CH751 (par)

Código: PK-10-01-05

Observação

Para recomendações de cabos e

varetas, entre em contato com a

Southco.

Para fechos rotativos apropriados,

consulte a página 254.

H Corpo 0 Solda 1 Furo passante para rebite Ø 4,9 2 Furo passante para rebite Ø 5,2 L Travamento 0 Sem travamento

1 Travamento com chave mesmo segredo CH751

(2 chaves planas incluídas)

M Material 10 Aço zincado

20 Aço inox polido

50 Aço com pintura a pó preta

TAMANHO

REAL

Disponíveis com ou sem travamento (veja seleção de códigos abaixo)

4 furos Ø (somente para fechos rebitados)

29 Fechado

R máx. 5

4 furos Ø Porta

(somente para fechos rebitados) 25 Aberto

47 Aberto

70 Fechado

(13)

Dimensões em milímetros, salvo quando especificado o contrário

271B

PUL

L

15 30 97 110 54.2 23.4 115 ø 4.5 4.5 dia x 3

• Permite o uso de um ponto

de acionamento único para

dois fechos rotativos ou

dois pontos de acionamento

para um único fecho

rotativo

• Regulável, permitindo o

ajuste da precisão dos

pontos de acionamento

• Divisor e cabos são

vendidos separadamente

Materiais e acabamentos

Caixa: polipropileno preto

Divisor: nylon com fibra de vidro,

preto

Para tipos de cabos e terminais

disponíveis, consulte as páginas

272 e 273.

Código

AC-05-301-11

Um ponto de acionamento para dois fechos rotativos

Apresentação na entrega Apresentação após montagem

Dois pontos de acionamento para um fecho rotativo

AC - Divisor de Cabos

Ponto de bloqueio opcional Use parafuso PT K60 (não fornecido).

Cabos apresentados somente para fins de ilustração. Cabos devem ser pedidos separadamente. Clipes separados do divisor e instalados nos encaixes, fixando os cabos. Fechos Fecho Acionador Acionadores

www.southco.com/AC

PUL

L

PUL

L

PUL

L

TAMANHO REAL

(14)

Dimensões em milímetros, salvo quando especificado o contrário

275

AC - Cabos

Acessórios para cabos

• Para uso com varetas de

Ø 4 mm ou conjuntos de

cabos Southco

Materiais e acabamentos

Grampo: acetal

Suporte: aço

Códigos

Consulte a tabela

Suporte para instalação de cabos

www.southco.com/C3

Ø 44 (1.73)

Cable travel 13 (.5)

Cable travel 13 (.5) Cable retainer (Sold separately) See table (Mounting screw Ø 61

(2.41)

2.5 (.10) Small Version 3 (.12) Large Version Door thickness (See part number builder)

34 (1.34)

Door

Door thickness (See part number builder)

Cable Mounting Bracket

34 (1.34) A 1,9 _28,1 D C 4,30 Ø B

Grampos de fixação

Acionador Grampo de fixação Suporte de instalação Parafuso Phillips cabeça abaulada

Suporte para instalação de cabos Parafusos de instalação 1/8” não incluídos. Código A R4-0-50253-1 31 (1.22) R4-0-50253-2 28 (1.10) R4-0-50253-3 19 (.75) Modelo do Fecho Tipo de Acionador / Alavanca Código do Produto Cor B C D E Diamet-ro do acionador / alavanca Espessura do acionador / alavanca R4-05 Inferior R4-0-60784 Beje 5,9 3,5 16,4 2,8 6,4 3 R4-10 Perpendicular Alinhada Dois pontos R4-0-43922 Black 5,9 2,5 14,4 4,3 6,3 2 R4-0-43922-3 Vermelho

Superior / Topo R4-0-43922-2 Black 5,9 4,5 16,4 4,3 6,3 4

Gatilho Duplo R4-0-43922* Black 5,9 2,5 14,4 4,3 6,3 2 R4-0-43922-3 Vermelho R4-0-43922-2 Black 5,9 4,5 16,4 4,3 6,3 4 R4-30 Perpendicular dois pontos R4-0-43922 Black 5,9 2,5 14,4 4,3 6,3 2 R4-0-43922-3 Vermelho Inferior R4-0-43922-2 Black 5,9 4,5 16,4 4,3 6,3 4 R4-20 Inferior R4-0-43922-1 Branco 6,3 4,5 16,4 4,3 6,7 4 R4-50 Perpendicular
