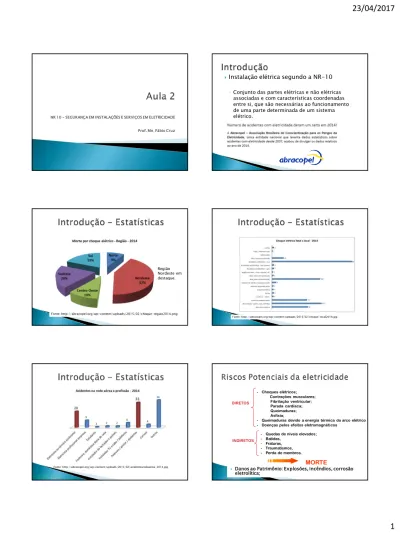

NR 10 – SEGURANÇA EM INSTALAÇÕES E SERVIÇOS EM ELETRICIDADE
Prof. Me. Fábio Cruz
Instalação elétrica segundo a NR-10
◦
Conjunto das partes elétricas e não elétricas
associadas e com características coordenadas
entre si, que são necessárias ao funcionamento
de uma parte determinada de um sistema
elétrico.
Fonte: http://abracopel.org/wp-content/uploads/2015/02/choque-regiao2014.png Região Nordeste em destaque. Fonte: http://abracopel.org/wp-content/uploads/2015/02/choque-local2014.jpgFonte: http://abracopel.org/wp-content/uploads/2015/02/acidentesredeaerea-2014.jpg
Danos ao Patrimônio: Explosões, incêndios, corrosão
eletrolítica;
- Choques elétricos; Contrações musculares; Fibrilação ventricular; Parada cardíaca; Queimaduras; Asfixia;- Queimaduras devido a energia térmica do arco elétrico - Doenças pelos efeitos eletromagnéticos
DIRETOS
MORTE
INDIRETOS
- Quedas de níveis elevados; - Batidas,
- Fraturas, - Traumatismos, - Perda de membros.
Vídeo
CHOQUE
ELÉTRICO
O choque elétrico é a perturbação que se manifesta no organismo humano, quando este é percorrido pela corrente elétrica.
A gravidade do acidente está ligada às características
físicas da corrente e condições do acidente, tais
como:
Intensidade da corrente
Natureza da corrente
(contínua/alternada);
Freqüência
;
Resistência à passagem da corrente elétrica
, que
varia segundo as condições ambientais;
Percurso da corrente pelo corpo
;
Tempo
de duração da passagem.
Analisaremos com mais detalhes os fatores do
indivíduo e das circunstâncias (as três últimas).
Riscos Potenciais da eletricidade
Trajetos longos:
Risco de parada cardiorespiratória.Riscos Potenciais da eletricidade
Fonte:
http://www.mundodaeletrica.com.br/os-riscos-do-choque-eletrico/
Acesso em: 10/04/2016.
Trajetos longos
Riscos Potenciais da eletricidade
TENSÃO DE PASSO TENSÃO DE TOQUE
Trajetos longos
Riscos Potenciais da
eletricidade
Os perigos do choque elétrico podem ser mais danosos ainda, desde que a corrente passe
a transitar com maior intensidade pelo coração.
F N
F F
Trajetos curtos:
◦Queimaduras locais, pois apresentam entrada e saída muito próximos.
◦Queimaduras pequenas, porém profundas e intensas.
Riscos Potenciais da eletricidade
Fonte: http://www.portalbmnews.com.br/2015/03/xique-xique-crianca-de-3-anos-morre.html
O impulso elétrico pode provocar uma contração
de músculos flexores da mão em torno da fonte
de eletricidade, prolongando muito a exposição à
corrente.
A perda dos sentidos pode levar a vítima a cair,
afastando-se da fonte e cessando o contato.
Riscos Potenciais da eletricidade
A resistência do
corpo humano
pode variar de
500 a 500.000
ohms .
Riscos Potenciais da eletricidade
Condições de contato
◦
Umidade da pele ou superfície molhada.
◦
Contato por intermédio de condutor ou
isolante.
◦
Pressão contra a fonte.
Riscos Potenciais da eletricidade
Resistência do Corpo Humano
◦
O corpo se assemelha a um fio encapado:
Interior muito condutor – músculos e água ricos
em água e eletrólitos.
Pele pouco condutora.
A pele apenas isola se estiver íntegra e seca.
Riscos Potenciais da eletricidade
Zonas tempo-corrente dos efeitos de corrente alternada (15 a 100Hz) sobre as pessoas
Riscos Potenciais da eletricidade
DEPENDENDO DA SUA ATITUDE, A
SITUAÇÃO PODE SE COMPLICAR!
Riscos Potenciais da eletricidade
As medidas de segurança elétrica podem ser
divididas em dois grandes grupos:
◦
Medidas de proteção coletiva: abrangem todos os
trabalhadores, usuários e terceiros expostos à
mesma condição.
◦
Medidas de proteção individual
◦Proteção Básica (contato direto):
Isolamento das partes vivas: Processo destinado a impedir a passagem de corrente elétrica por interposição de materiais isolantes, como por exemplo o isolamento de fios elétricos.
Proteção Básica (contato direto):
◦Invólucro: I
nterposição ou separação das partes
energizadas, mediante a aplicação de materiais
eletricamente isolantes, de forma a impedir a
passagem de corrente elétrica.
Invólucro
Fonte: http://www.profrio.com.br/imagens/eletrico4.jpg. Acesso em 16/04/2016
Medidas de Proteção Coletiva:
◦Proteção Básica (contato direto): Barreira: Dispositivo que impede todo e qualquer contato com partes energizadas das instalações elétricas, como cercas metálicas, armários, painéis elétricos.
REGRA DO DEDO – Não pode ser acessada pelo dedo.
Medidas de Proteção Coletiva:
◦Proteção Supletiva (contato indireto):
Seccionamento automático da alimentação
Princípio de proteção contra curtos-circuitos , sobrecargas elétricas e choques por contatos indiretos.
Na ocorrência de falta entre parte viva e massa ou parte viva e condutor de proteção evita-se a ocorrência de tensões de contato acima da “máxima tensão de contato permissível” (NBR-5410).
Medidas de Proteção Coletiva:
◦Proteção Supletiva (contato indireto):
Seccionamento automático da alimentação
http://www.spooleletrica.com.br/imagens/ima gens_produtos/fusivel_nh.png
Medidas de Proteção Coletiva: Aterramento e equipotencialiação: Aterramento temporário
Obrigatório em alguns
serviços elétricos.
Protege os trabalhadores contra
descargas atmosféricas e indução
elétrica que possam ocorrer ao longo
do circuito.
Medidas de proteção individual
◦10.2.9.1 Nos trabalhos em instalações elétricas, quando as medidas de proteção coletiva forem tecnicamente inviáveis ou insuficientes para controlar os riscos, devem ser adotados equipamentos de proteção individual específicos e adequados às atividades desenvolvidas, em atendimento ao disposto na NR 6.
MEDIDAS DE SEGURANÇA ELÉTRICA
EPI segundo a NR-6:
Todo dispositivo ou produto, de uso individual pelo trabalhador, destinado à proteção de riscos susceptíveis de ameaçar a segurança e a saúde no trabalho.
Medidas de proteção individual
◦Certificado de aprovação
Somente poderão ser comercializados, selecionados , adquiridos e utilizados os EPIs que possuírem o Certificado de Aprovação (CA) de competência do Ministério do Trabalho.
MEDIDAS DE SEGURANÇA ELÉTRICA
CA : 30515
Os alunos em grupos de 4 devem consultar no site do Ministério do Trabalho os certificados de aprovação dos EPIs apresentados. • Validade • Descrição • Laudo http://www.lojasksi.com.br/produto/2533375/Luva-Confort--Grip-Glove-3M-CA--30515
Medidas de proteção individual
Medidas de proteção
individual
◦10.2.9.2 As vestimentas de trabalho devem ser adequadas às atividades, devendo contemplar a
condutibilidade, inflamabilidade e influências eletromagnéticas. ◦10.2.9.3 É vedado o uso de adornos
pessoais nos trabalhos com instalações elétricas ou em suas proximidades.
MEDIDAS DE SEGURANÇA ELÉTRICA
Medidas de proteção
individual
◦
Vestimenta é uma proteção
de retaguarda da pessoa
assim como dispositivo de
proteção é retaguarda do
equipamento;
◦
Dispositivo de proteção do
equipamento não protege as
pessoas no caso de uma
falha!
MEDIDAS DE SEGURANÇA ELÉTRICA
Medidas de proteção
individual
Vestimenta de trabalho
◦EPI destinado à proteção do corpo inteiro (tronco, membros superiores e inferiores) contra os diversos riscos elétricos.
◦Deve ser implantada após análise criteriosa respeitando a intensidade do risco, as peculiaridades de cada atividade e o conforto.
◦A especificação do grau de proteção contra arcos voltaicos deve ser compatível com a atividade e com a potência de curto-circuito característica das instalações que o profissional está autorizado a intervir.
Medidas de proteção individual
◦
Vestimenta de proteção contra queimaduras por
arcos elétricos
MEDIDAS DE SEGURANÇA ELÉTRICA
Energia
Incidente
Energia Máxima
Limite para queimadura de 2º grau
5 Joule / cm²
Cal / cm²
ATPV ou E
BTdo tecido
ATPV: Arc Thermal Performance Value https://www.youtube.com/watch?v=awiguBXK w34
Medidas de proteção
individual
◦Em uma subestação de consumidor é possível encontrar os itens a seguir, com isolação elétrica e que devem ser ensaiados: Luva de borracha Bastão de manobra Tapete de borracha Capacete de segurança Manga de borracha
MEDIDAS DE SEGURANÇA ELÉTRICA
Empresa de ensaios http://www.kvensaios.com.br/#!ensaios-eltricos/c1cfc
Medidas de proteção individual
MEDIDAS DE SEGURANÇA ELÉTRICA
Tapete de borracha
Medidas de proteção individual
MEDIDAS DE SEGURANÇA ELÉTRICA
A luva de cobertura têm a função de proteger as Luvas de Alta Tensão.
A Luva de Cobertura não é classificada como um EPI e portanto dispensa o Certificado de Aprovação (C.A.) do MTE.
Medidas de proteção individual
Medidas de proteção individual
É utilizada para a proteção do braço e antebraço do funcionário contra choque elétrico e contatos acidentais durante os trabalhos em circuitos elétricos energizados. Manga de borracha
Medidas de proteção individual
◦
Capacete de proteção tipo aba frontal com
viseira
- Proteção da cabeça e face - Risco de explosões com projeção de partículas e queimaduras provocadas por abertura de arco voltaico.
Medidas de proteção individual
◦
Óculos de segurança
São utilizados para a proteção dos olhos contra impactos mecânicos, partículas volantes, radiação ultravioleta e infravermelho.
Acidentes
Falta de Planejamento
Medidas de proteção individual
◦
Calha primária
Calha primária Medidas de proteção
individual
◦
Bastão de salvamento
Bastão de salvamento
Para serviços elétricos em ambientes onde
houver a presença de outros agentes de risco,
não elétricos (riscos adicionais), deverão ser
utilizados EPIs específicos.
