Série HELIX 5. Funcionalidades de destaque :

(1)

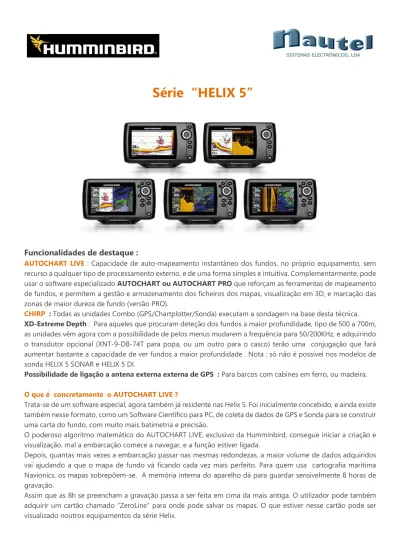

Série “HELIX 5”

Funcionalidades de destaque :

AUTOCHART LIVE : Capacidade de auto-mapeamento instantâneo dos fundos, no próprio equipamento, sem

recurso a qualquer tipo de processamento externo, e de uma forma simples e intuitiva. Complementarmente, pode usar o software especializado AUTOCHART ou AUTOCHART PRO que reforçam as ferramentas de mapeamento de fundos, e permitem a gestão e armazenamento dos ficheiros dos mapas, visualização em 3D, e marcação das zonas de maior dureza de fundo (versão PRO).

CHIRP : Todas as unidades Combo (GPS/Chartplotter/Sonda) executam a sondagem na base desta técnica.

XD-Extreme Depth : Para aqueles que procuram deteção dos fundos a maior profundidade, tipo de 500 a 700m, as unidades vêm agora com a possibilidade de pelos menus mudarem a frequência para 50/200KHz, e adquirindo o transdutor opcional (XNT-9-DB-74T para popa, ou um outro para o casco) terão uma conjugação que fará aumentar bastante a capacidade de ver fundos a maior profundidade . Nota : só não é possível nos modelos de sonda HELIX 5 SONAR e HELIX 5 DI.

Possibilidade de ligação a antena externa externa de GPS : Para barcos com cabines em ferro, ou madeira.

O que é concretamente o AUTOCHART LIVE ?

Trata-se de um software especial, agora também já residente nas Helix 5. Foi inicialmente concebido, e ainda existe também nesse formato, como um Software Científico para PC, de coleta de dados de GPS e Sonda para se construir uma carta do fundo, com muito mais batimetria e precisão.

O poderoso algoritmo matemático do AUTOCHART LIVE, exclusivo da Humminbird, consegue iniciar a criação e visualização, mal a embarcação comece a navegar, e a função estiver ligada.

Depois, quantas mais vezes a embarcação passar nas mesmas redondezas, a maior volume de dados adquiridos vai ajudando a que o mapa de fundo vá ficando cada vez mais perfeito. Para quem usa cartografia marítima Navionics, os mapas sobrepõem-se. A memória interna do aparelho dá para guardar sensivelmente 8 horas de gravação.

Assim que as 8h se preencham a gravação passa a ser feita em cima da mais antiga. O utilizador pode também adquirir um cartão chamado “ZeroLine” para onde pode salvar os mapas. O que estiver nesse cartão pode ser visualizado noutros equipamentos da série Helix.

(2)

Para aplicações mais exigentes, o utilizador pode sempre adquirir as versões AUTOCHART e AUTOCHART PRO, para PC. Estes, vêm com um cartão “ZeroLine”. Usado para carregar os dados do AutochartLive, permite visualizar no PC e analisar com as diversas ferramentas do programa, salvar, etc.

Eis um exemplo de trabalho feito no Lago/Barragem do Alqueva, no Alentejo :

Breve descrição da série, como um todo…

A família HELIX 5 compreende seis modelos para atender às necessidades individuais dos pescadores e navegantes. Todas as unidades apresentam agora controle do Menu, pelo sistema Reflex da HUMMINBIRD, via teclado. O ecrã é TFT de 256 cores de 5 polegadas, 800 H x 480V. Permitem a inclinação no suporte, ou embutir com kit opcional. Os transdutores de 50/200KHz para XD estão disponíveis, em opção, para mais desempenho em profundidade. Existem também opções de transdutor em Bronze (para cascos de madeira) e de plástico, para casco. Dimensões fora do suporte : 19,43x10,87x2,87 cm. Alimentação : 12VDC.

Os modelos com sonda têm 500W de potência e vêm por defeito configurados para as frequências de 83/200KHz.

Funções GPS : 2500 waypoints, 50 rotas, 50 rastos com 20.000 pontos cada . GPS diferencial por satélite EGNOS/WAAS. Usam cartografia Navionics GOLD ou Platinum +.

PREÇO C/IVA Modelo Sonar CHIRP Antena GPS interna Auto Chart Live SI DI 2D 399 € HELIX 5 CHIRP GPS G2 GPS/Chartplotter/Sonda 2D convencional ● ● ● ● 579 € HELIX 5X CHIRP SI GPS G2 GPS/Chartplotter/Sonar Lateral/Vertical/ 2D ● ● ● ● ● ● 469 € HELIX 5X CHIRP DI GPS G2 GPS/Chartplotter/Sonar Vertical/ 2D ● ● ● ● ● 365 € HELIX 5 DI G2

Sonar Vertical/ Sonda 2D convencional

● ● 319 € HELIX 5 SONAR G2 Sonda 2D convencional ● 369 € HELIX 5 GPS G2 GPS/Chartplotter ●

HumminbirdPortugal (Fev .2019) www.nautel.pt 10% de desconto nas cartas S2 quando comprada com uma Helix5

(3)

Série HELIX7 G3

As Helix 7, agora na sua terceira geração, com DualSpectrum CHIRP, e MegaImaging, nas

versões SI e DI

HUMMINBIRD®_{desenvolveu uma}

terceira geração da sua bem sucedida série Helix 7.

Funcionalidades de destaque :

AUTOCHART LIVE : Capacidade de auto-mapeamento instantâneo dos fundos, no próprio equipamento, sem recurso a qualquer tipo de processamento externo, e de uma forma simples e intuitiva. Podem complementarmente, usar o softaware para PC, Auctochart ou Autochart Pro, para armazenamento externo e gestão dos ficheiros, ver em 3D, e ver fundos de maior dureza

DualSpectrum CHIRP : Por via dos seus novos transdutores Low Q, a Humminbird passa a permitir que o utilizador alterne entre várias configurações para maximizar o desempenho do modo de sonda 2D. Antes, estas caraterísticas eram fixas. _{Fica-se com a flexibilidade de dentro}

da sonda 2D, se ajustarem diferentes freqüências e ângulos de abertura do feixe . Os pescadores podem escolher o Modo de maior abertura de feixe que torna os arcos (forma do eco) de peixe grandes e bem definidos.O Modo de feixe estreito dá um ângulo de cone mais apertado que permite distinguir claramente os detalhes de isco, peixe estruturas de fundo e fornecer o máximo em separação de ecos, mesmo quando os peixes estão muito juntos.

MegaImaging

: Esta série G3, nas versões DI e SI, passa a ter MegaImaging, a imagem que corresponde à inovação exclusiva da Humminbird do uso da frequência de 1200KHz, que resulta numa definição imbatível da imagem.

XD-Extreme Depth : Para aqueles que procuram deteção dos fundos a maior profundidade, tipo de 500 a 700m, as unidades vêm agora com a possibilidade de pelos menus mudarem a frequência para 50/200KHz (Sem Chirp), e adquirindo os respetivo transdutor para painel de popa, para casco em plástico ou bronze.

Possibilidade de ligação a antena externa de GPS : Para barcos com cabines em ferro, ou madeira.

Para além da Cartografia GOLD da Navionics, lêm também Platimum+ .

Os ecrãs desta série são então de 7”, de TFT 256 cores, 800 x 480 pixels de resolução, e na mesma lógica de aspeto em 16:9 .

Como um dado importante é o do brilho do ecrã, para fazer face ás situações de extrema luminosidade, a Humminbird não se fica pelo normal… optou por estar bem acima, com os 1500 nit de brilho nestes seus ecrãs.

Nos equipamentos combinados com GPS é possível gravar imagens uma a uma (snap shot) ou em contínuo.

A

(4)

HELIX7

A nova a família G3…

A série tem 3 modelos. O controle do Menu, é pelo novo sistema Reflex da HUMMINBIRD. Estanquicidade : IPX7.

Os modelos com sonda têm 500W de potência e vêm por defeito configurados para as frequências de 50/83/200KHz.

Em Dual Spectrum CHIRP opera de 150 a 220KHz. Transdutores : Na versão standard : XNT 9 HW T (83/200KHz com abertura de feixe : 20, 42 e 60 graus). Na versão Mega DI : XNT 9 HW MDI 75T. Na versão Mega SI : XNT 9 HW MSI 150T.

Funções GPS : 2750 waypoints, 45 rotas, 50 rastos com 20.000 pontos cada . GPS diferencial por satélite EGNOS/WAAS.

Dimensões fora do suporte : 26,77 x 13,82 x 7,54 cm. Alimentação : 12VDC

O que é concretamente o AUTOCHART LIVE ?

Trata-se de um software especial, agora também já residente nas Helix 5. Foi inicialmente concebido, e ainda existe também nesse formato, como um Software Científico para PC, de coleta de dados de GPS e Sonda para se construir uma carta do fundo, com muito mais batimetria, precisão, e informação atualizada ao momento.

PVP

C/IVA

Modelo

Sonar

C

H

IR

P

G

P

S

In

te

rn

o

Auto

_Chart

Live

M

SI

M

DI

2D

699 HELIX 7X CHIRP DS GPS G3

●

999 HELIX 7X CHIRP MSI GPS G3

●

829 HELIX 7X CHIRP MDI GPS G3

●

● www.nautel.pt

HumminbirdPortugal (Fev. 2019)

10% de desconto nas cartas S2 quando compradas com uma Helix7

(5)

Série especial

HELIX 7

As Helix 7, em versões com Ethernet e Bluetooth: G3N e muitas adições….

Para além da também terceira geração da Série HELIX 7 , a HUMMINBIRD® _concebeu uma outra variante das Helix 7 para se interligarem em redes e outros elementos. A designação, ainda que não apareça na face dos equipamentos, fica conhecida como G3N.

O G3 designa 3ª geração, o “N” é para “network”. Ou seja, o multifunções pode acomodar antena de Radar, ter segunda estação, e outras formas de rede. A antena de radar é uma opção, e pode ser adquirida logo de início, ou mais tarde quando tal for desejado. A antena tem 54cm de diâmetro, permite escalas até 24mn na imagem, e é tipo “CHIRP/Solid State”. Tem estanquicidade IPX6, e pesa 5,6Kg.

Por outro lado, estas unidades, tendo Ethernet, podem fazer parte de um sistema que tenha por exemplo duas estações, uma de 10” e outra de 7”. Ou seja também, numa embarcação de pesca ao Achigã, num equipamento com sonar SI ou DI, pode o barco ter esta unidade de 7” como segunda estação de comando, a partilhar informação com a outra. A juntar a tudo isto, está a conetividade Bluetooth. O equipamento pode ser operado por via de um compacto comando de mão.

Nos equipamentos combinados com GPS é possível gravar imagens uma a uma (snap shot) ou em contínuo Usam cartografia Navionics GOLD ou Platinum.

Outras funcionalidades de destaque :

AUTOCHART LIVE : Capacidade de auto-mapeamento instantâneo dos fundos, no próprio equipamento, sem recurso a qualquer tipo de processamento externo, e de uma forma simples e intuitiva. Podem usar também o software de PC, Autochart e Autochart PRO.

DualSpectrum CHIRP : Todas as unidades Combo (GPS/Chartplotter/Sonda) executam a sondagem na base desta nova técnica exclusiva da Humminbird.

MegaImaging

: Esta série G3, nas versões DI e SI, passa a ter MegaImaging, a imagem que corresponde à inovação exclusiva da Humminbird do uso da frequência de 1200KHz, que resulta numa definição imbatível da imagem.

XD-Extreme Depth : Para aqueles que procuram deteção dos fundos a maior profundidade, tipo de 500 a 700m, as unidades vêm agora com a possibilidade de pelos menus mudarem a frequência para 50/200KHz, e adquirindo os respetivo transdutor para painel de popa, para casco em plástico ou bronze.

Possibilidade de ligação a antena externa externa de GPS : Para barcos com cabines em ferro, ou madeira.

(6)

HELIX7

A nova a família G3N…

A série tem 3 modelos. O controle do Menu, é pelo novo sistema Reflex da HUMMINBIRD. Estanquicidade : IPX7.

Os modelos com sonda têm 500W de potência e vêm por defeito configurados para as frequências de 50/83/200KHz.

Em Dual Spectrum CHIRP opera de 150 a 220KHz. Transdutores : Na versão standard : XNT 9 HW T (83/200KHz com abertura de feixe : 20, 42 e 60 graus). Na versão Mega DI : XNT 9 HW MDI 75T. Na versão Mega SI : XNT 9 HW MSI 150T.

Funções GPS : 2750 waypoints, 45 rotas, 50 rastos com 20.000 pontos cada . GPS diferencial por satélite EGNOS/WAAS.

Dimensões fora do suporte : 26,77 x 13,82 x 7,54 cm. Alimentação : 12VDC

E o que é mais concretamente o AUTOCHART LIVE ?

Trata-se de um software especial, agora também já residente nas Helix 7. Foi inicialmente concebido, e ainda existe também nesse formato, como um Software Científico para PC, de coleta de dados de GPS e Sonda para se construir uma carta do fundo, com muito mais batimetria, precisão, e informação atualizada ao momento.

PVP

C/IVA

Modelo

Sonar

C

H

IR

P

+

G

P

S

in

te

rn

o

E

th

e

rn

e

t

+

B

lu

e

to

o

th

Auto

Chart

Live

M SI M DI

2D

839 HELIX 7X CHIRP DS GPS G3N

●

949 HELIX 7X CHIRP MDI GPS G3N

●

1.129 HELIX 7X CHIRP MSI GPS G3N

●

2.690

ANTENA DE RADAR, Radoma, 54cm, 24mn

(7)

A inovação Humminbird nas Helix 8, 9, 10 e 12

A Humminbird foi quem há 12 anos abriu caminho para a adaptação das muito caras

tecnologias de sonar de varrimento lateral às embarcações mais pequenas. Hoje, e apenas recentemente, muitas outras marcas seguiram o mesmo conceito, rendendo-se ao pioneirismo e vanguarda que a Humminbird sempre mostrou. E o padrão ficou na indústria…. um feito raro.

MegaImaging+ :Há agora um novo patamar, e bem

elevado…

A Humminbird é novamente a primeira, de entre as suas várias diretas concorrentes, a colocar a frequência de sonar em 1200KHz, ou seja 1,2MegaHz….

Estávamos habituados a ter a seguinte sequência: 50/83/200/455/800KHz, mas agora passamos a ter também, tudo num só equipamento, com 1,2MHz. Quanto mais alta a frequência, maior a definição e a claridade com que se vêm os objetos subaquáticos, portanto pode-se imaginar o que este desenvolvimento vem a trazer.

A seguir ao MegaImaging, veio o MegaImaging+ que conjuga a maior definição com também um maior alcance (60m para cada lado e 60m na profundidade).

A Humminbird junta assim num só equipamento, as várias formas de sonar, num qualquer modelo SI das séries 8, 9, 10 ou 12 específico para estas tecnologias: MegaImaging/SideImaging, DownImaging e em opção com outro transdutor, o sonar 360 (visão ao toda a volta do barco, ou em setores escolhidos) .

DualSpectrum CHIRP : Todas as unidades Combo

(GPS/Chartplotter/Sonda) executam a sondagem na base desta nova técnica exclusiva da Humminbird.

AUTOCHART LIVE :Estas caraterísticas associadas à

função de Autochart Live, para auto-mapeamento dos fundos, ou processamento dos dados no software científico Autochart ou Autochart Pro (este, para indicação também da dureza dos fundos) permitem às pequenas embarcações terem uma perspetiva subaquática sem precedentes. Tudo pode ficar cadastrado em PC por via do software Autochart Pro.

Opção Sonar 360 : únicas no mercado !

Para maior comodidade e controlo, está disponível um comando remoto de mão, por Bluetooth. As unidades podem ser ligadas em rede, na base de um só transdutor para dois ecrãs, ou usar transdutores para diferentes tipos de fixação.

(8)

HELIX MEGA+ 8, 9, 10, 12

Especificações :

 Dupla ranhura para cartões de memória micro SD. Estanquicidade : IPX7

 Autochart LIVE (direto nos aparelhos) – Auto-mapeamento instantâneo dos fundos. Software Autochart (opc)

 Ligação em rede ETHERNET, para uso por exemplo de dois ecrãs a partilharem dados.

 Podem ligar a antena de Radar Humminbird, e ter segunda estação.

 Opção de comando remoto manual sem fios (Bluetooth).

 Frequências : 50/83/200/455/800/1200KHz. , tudo no mesmo transdutor .

 Potência da sonda : 500W RMS (1Kw quando ligado a transdutores Airmar específicos).

 Alcance estimado no modo MEGAIMAGING+ : 61 m para cada lado e em profundidade.

 Entrada NMEA2000 para ligação a motores e visualização de consumos e dados.

 Dimensões – Helix 8 e 9 A16,84xL30,48xP 10,49cm. Helix10 : A18,07xL34,14cm. Helix 12 : A22,43xL37,35 cm

 Nº de pixels – Helix 9 e 10 : 1024 x 600_{. Helix 12 : 1280x800. Ecrã TFT com 65.000 côres, tipo 16:9}

 Alimentação : 12VDC (24VDC com conversor opcional) Saída/Entrada NMEA0183. Ligação a AIS.

 Funções GPS : 2750 waypoints, 45 rotas, 50 rastos com 20.000 pontos cada . GPS diferencial EGNOS/WAAS

PREÇO C/IVA Modelo Sonar _Dual Spectrum CHIRP Antena GPS interna Auto Chart Live M+ SI M+ DI 2D

1.259 € HELIX 8 CHIRP MDI GPS G3N MDI _● _● _● _●

1.469 € HELIX 8 CHIRP MSI+GPS G3N ● ● ● ● ● ●

1.369 € HELIX 9 CHIRP MDI+ GPS G3N ● ● ● ● ●

1.579 € HELIX 9 CHIRP MSI+ GPS G3N ● ● ● ● ● ●

1.449 € Opção sonar 360 (AS 360X TM ) 2.690 € Opção Radar
