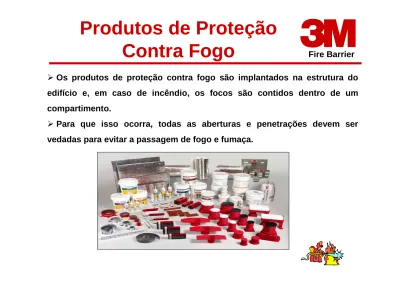

Produtos de Proteção Contra Fogo

Texto

(1)

3

Fire Barrier

 Os produtos de proteção contra fogo são implantados na estrutura do edifício e, em caso de incêndio, os focos são contidos dentro de um compartimento.

 Para que isso ocorra, todas as aberturas e penetrações devem ser vedadas para evitar a passagem de fogo e fumaça.

Produtos de Proteção

Contra Fogo

(2)

3

Produtos

 Dispositivos Corta-Fogo • Pass-Through • Cast-In • Packing Material

Produtos Especiais Corta-Fogo

• Interam Ultra GS • Collar • Pillows • Putty • Composite Sheet • Silicone Sealant • Foams • Mortar Fire Barrier  Selantes Corta-Fogo • CP 25WB & IC 15WB • Fire-Dam 150

 Selantes Impermeáveis Corta-Fogo

• 1003 SL, 1000 NS & 3000 WT

 Juntas de Construção

• Spray

 Produtos Flexíveis

• Plenum Wrap 5A

• Interam Aluminium T-49 tape • Duct Wrap 15A e 20A

(3)
(4)

3

Fire Barrier

Dispositivos Corta-Fogo

Pass-Through

 Pass-Through são dispositivos intumescentes que criam um espaço a prova de fogo para cabos elétricos, de telecomunicações e dados que passam através de paredes

• estão disponíveis em uma grande variedade de formas e tamanhos • a sua coloração vermelha facilita a identificação durante uma inspeção • VOC zero

• Resiste até 3 horas de fogo

5cm 6,25cm 10cm

(5)

3

Fire Barrier

Dispositivos Corta-Fogo

Cast-In

 Cast-In são dispositivos de plástico (para tubulações metálicas e plásticas) utilizados em novas instalações.

• Desenvolvidos para acomodar o concreto

• Facilmente instalados e ajustádos (adaptador disponível)

• Coloração vermelha facilita a identificação durante uma inspeção • VOC zero

(6)

20cm

5cm 7,5cm

10cm 15cm

(7)

3

Fire Barrier

Dispositivos Corta-Fogo

Packing Material

 Packing Material é uma alternativa para a lã mineral e fibra de vidro • excelente resistência e flexibilidade

• não contém amianto

• material inorgânico, moldável e resistente a fungos • é fácil de instalar e sua embalagem é compacta

• sua textura suave dispensa o uso de facas e permite seu manuseio • 98% material industrial reciclado

(8)

3

Fire Barrier

Selantes Corta-Fogo

 CP 25WB é um selante intumescente a base de latex e água • Resiste até 4 horas de fogo

• Adere a maioria das superfícies: concreto, metal, madeira e plástico • VOC zero

• Não é compatível com tubulações de CPVC (resinas Noveon®)

300mL 830mL

595mL 17L

(9)

3

Fire Barrier

 IC 15WB é um selante intumescente a base de latex e água • Resiste até 3 horas de fogo

• VOC 9,2 g/L

• Compatível com tubulações de CPVC

• Adere a maioria das superfícies: concreto, metal, madeira e plástico

Selantes Corta-Fogo

300mL 595mL

17L

(10)

3

Fire Barrier

 FireDam é um selante monocomponente acrílico à base d’água • fácil instalação

• apresenta cargas endotérmicas que absorvem o calor • apresenta baixo VOC

• a presença de sólidos na formulação evita o encolhimento (alto sólidos) • cura 30-60 minutos

• coloração azul ou verde limão para fácil identificação

(11)

300mL 17L

595mL

(12)

3

Fire Barrier

Corta-Fogo

Selantes Impermeáveis

 Os Selantes Impermeáveis são intumescentes e curam quando expostos à umidade atmosférica, formando um selante flexível

• Previnem a passagem de umidade, água, fumaça e fogo

• Aplicados em: espaços vazios, tubulações metálicas e não-metálicas, cabos, bandeja de cabos e interior de juntas de construção

• Excelente adesão

4 horas 3 horas auto nivelante3 horas

VOC 14g/L VOC 16g/L

(13)

17L 17L 17L 300mL 300mL 300mL

(14)

3

Fire Barrier

Produtos Especiais Corta-Fogo

Interam Ultra GS

 Interam Ultra GS é um envoltório intumescente à base de grafite • Inorgânico e flexível

• Resiste a 3 horas de fogo

• Apresenta excelente versatilidade e resistência à umidade • VOC 1g/L

l = 5,1cm c = 12m

(15)

3

Fire Barrier

Produtos Especiais Corta-Fogo

Collars

 Collars são colares metálicos revestidos com Interam Ultra GS utilizados em tubulações de plástico

• Excelente sistema de ancoragem, sem necessidade de ferramentas sofisticadas (fácil instalação)

• Facilmente identificado pela coloração vermelha • Resiste até 3 horas de fogo

(16)

3

Fire Barrier

Produtos Especiais Corta-Fogo

Pillows

 Pillows são travesseiros corta-fogo que expandem (18%) quando expostos ao calor

• Sistema flexível

• Encaixe simples - fácil de instalar e reinstalar • Não necessita de ferramentas especiais

• Fácil solução para grandes aberturas • VOC zero

(17)

5,1cm x 10,2cm x 23cm

5,1cm x 15,3cm x 23cm

(18)

3

Fire Barrier

Produtos Especiais Corta-Fogo

Putty

 Putty é uma massa moldável intumescente para proteção de passagens de tubulações e cabos.

• Fórmula livre de halogênios • VOC zero e 100% sólidos

• Reutilizável e de fácil remanejamento

• Adere a maioria de superfícies (cimento, gesso, madeira e plástico) • Resiste até 4 horas de fogo

(19)

3

Fire Barrier

 Composite Sheet é um produto intumescente que sela as penetrações contra fumaça, chama e gases tóxicos

• Leve, fácil de instalar e de manusear • Uso de ferramentas comuns

• Versátil - pode ser cortado em qualquer formato • Alta performance e baixo custo de instalação • VOC zero

Produtos Especiais Corta-Fogo

Composite Sheet

0,6m x 0,9m 0,9m x 0,9m

0,9m x 1m 0,7m x 1,3m

(20)

3

Fire Barrier

Produtos Especiais Corta-Fogo

Silicone Sealant

 Os Silicones Selantes são monocomponentes e curam quando expostos à umidade atmosférica, formando um selante flexível

• apresentam excelente adesão e capacidade de extensão/compressão, ideais para vedar juntas de construção e tubulações de penetração.

• propriedade de barreira ao som • resistentes à umidade

• resistem até 3-4 horas de fogo 17L

(21)

3

Fire Barrier

Produtos Especiais Corta-Fogo

Foams

 Foams são espumas bicomponentes utilizadas para vedar penetrações • cura de 1-5 minutos

• excelente propriedade de barreira ao som

• quando usada devidamente, não interfere na ampacidade dos cabos • VOC zero

• resiste até 3 horas de fogo

207mL 17L

(22)

3

Fire Barrier

 Mortar é uma argamassa corta fogo com excelente adesão

• reforçado com fibra de PP: reduz as trincas durante a cura e queima

• excelente absorção do calor das penetrações, reduzindo o risco de fogo no lado oposto

• excelente adesão: adere ao concreto, metal, madeira, plástico e encamisamento de cabos

• cola a si mesmo, podendo ser utilizado em reparos • não contém amianto

• resiste até 2 horas de fogo • VOC zero

Produtos Especiais Corta-Fogo

Mortar

(23)

3

Fire Barrier

Juntas de Construção Corta-Fogo

Spray

 FireDam Spray é um revestimento a base d’água, flexível e que seca em condições ambientes.

• controla a transmissão do fogo, calor e fumaça

• adesão superior a maioria dos materiais comuns em construção • altamente elástico (mm movimento de juntas

• seca rápido • baixo VOC

(24)

3

Fire Barrier

Produtos Flexíveis Corta-Fogo

Plenum Wrap 5A

 Plenum Wrap 5A é um cobertor inorgânico, flexível e corta-fogo patenteado pela 3M. • não contem amianto

• fácil instalação devido a sua leveza, flexibilidade e resistência • utilizado em cabos e canos de plástico

• 98,1% material industrial reciclado • resiste até 2 horas de fogo

1,3cm x 60cm x 15m 1,3cm x 1,2m x 7,6m

(25)

3

Fire Barrier

Produtos Flexíveis Corta-Fogo

Duct Wrap 15A e 20A

 Plenum Wrap 15A e 20A são cobertores inorgânicos, flexíveis e corta-fogo patenteados pela 3M.

• não contêm amianto

• fácil instalação devido a sua leveza, flexibilidade e resistência

• utilizados em dutos de cozinhas industriais, de exaustão e pressurização de saídas de emergência

• resistem até 1-2 horas de fogo • 97,5% material industrial reciclado

(26)

3

Fire Barrier

Produtos Flexíveis Corta-Fogo

Interam E-5A-4 Mat

Interam E-5A-4 Mat é um envoltório endotérmico usado em bandeja de cabos, estruturas de aço e circuitos elétricos.

bloqueia a penetração de calor ao absorver quimicamente a energia térmica quando exposto a altas temperaturas ele absorve o calor e resfria o substrato. • fácil de instalar

• pode ser instalado diretamente sobre os conduites existentes • oferece até 3 horas de proteção

(27)

3

Fire Barrier

Produtos Flexíveis Corta-Fogo

Interam Aluminium T-49 Tape

 Interam Aluminum T-49 Tape é uma fita adesiva de alumínio desenvolvida para selar as junções de produtos flexíveis para completar encapsulamento.

• adesivo acrílico
