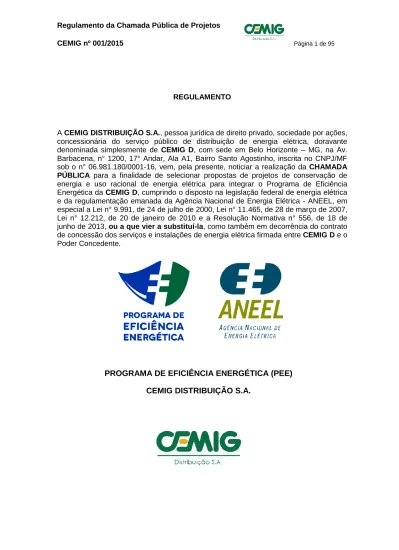

REGULAMENTO
A CEMIG DISTRIBUIÇÃO S.A., pessoa jurídica de direito privado, sociedade por ações, concessionária do serviço público de distribuição de energia elétrica, doravante denominada simplesmente de CEMIG D, com sede em Belo Horizonte – MG, na Av. Barbacena, n° 1200, 17° Andar, Ala A1, Bairro Santo Agostinho, inscrita no CNPJ/MF sob o n° 06.981.180/0001-16, vem, pela presente, noticiar a realização da CHAMADA
PÚBLICA para a finalidade de selecionar propostas de projetos de conservação de
energia e uso racional de energia elétrica para integrar o Programa de Eficiência Energética da CEMIG D, cumprindo o disposto na legislação federal de energia elétrica e da regulamentação emanada da Agência Nacional de Energia Elétrica - ANEEL, em especial a Lei n° 9.991, de 24 de julho de 2000, Lei n° 11.465, de 28 de março de 2007, Lei n° 12.212, de 20 de janeiro de 2010 e a Resolução Normativa n° 556, de 18 de junho de 2013, ou a que vier a substituí-la, como também em decorrência do contrato de concessão dos serviços e instalações de energia elétrica firmada entre CEMIG D e o Poder Concedente.
PROGRAMA DE EFICIÊNCIA ENERGÉTICA (PEE)
CEMIG DISTRIBUIÇÃO S.A.
Sumário
1. INTRODUÇÃO ... 5
2. OBJETIVO... 5
3. RECURSOS FINANCEIROS ... 5
4. TIPOLOGIAS ELEGÍVEIS DE PROJETOS ... 6
5. CRONOGRAMA DA CHAMADA PÚBLICA ... 6
6. PARÂMETROS DEFINIDOS PELA ANEEL ... 7
7. PARÂMETROS DEFINIDOS PELA CONCESSIONÁRIA ... 7
7.1. DEFINIÇÕESPARAASPROPOSTASDEPROJETOS ... 8
7.2. PARÂMETROSDEFINIDOSPARAMATERIAISEEQUIPAMENTOS ... 9
7.3. REQUISITOSSOBRECUSTOSEORÇAMENTOS ... 12
7.4. VALORESLIMITEPARAASPROPOSTASDEPROJETOS ... 13
7.5. DEFINIÇÕESDEFATORESPARACÁLCULODOSBENEFÍCIOS ... 14
7.5.1. Fator de coincidência na ponta - FCP ... 14
7.5.2. Fator de utilização - FU ... 14
7.5.3. Fatores para aquecimento solar de água ... 15
7.6. TAXADEDESCONTO ... 15
7.7. MÃODEOBRAPRÓPRIA-MOP ... 15
7.8. TRANSPORTE ... 15
7.9. ADMINISTRAÇÃOPRÓPRIA–ADM ... 16
7.10. MARKETINGEDIVULGAÇÃO ... 16
7.12. DESCARTEDEMATERIAIS ... 16
7.13. MEDIÇÃOEVERIFICAÇÃODERESULTADOS ... 17
7.13.1. Estratégia de medição e verificação ... 17
7.13.2. Medições do período de linha de base ... 19
7.13.3. Plano de medição e verificação ... 20
7.13.4. Medições do período de determinação da economia ... 20
7.13.5. Relatório de medição e verificação ... 21
7.14. FONTESINCENTIVADAS ... 21
7.15. ILUMINAÇÃOPÚBLICA ... 23
7.16. CUSTOSEVITADOSDEENERGIAEDEMANDA ... 25
7.17. CÁLCULODAVIABILIDADEDOPROJETO–RELAÇÃOCUSTOBENEFÍCIO (RCB)... ... 26
7.18. PERÍODODEEXECUÇÃODOPROJETO ... 26
8. FASES DA CHAMADA PÚBLICA ...27
8.1. PRIMEIRAFASE:PRÉ-DIAGNÓSTICOENERGÉTICO ... 28
8.2. SEGUNDAFASE-DIAGNÓSTICOENERGÉTICO ... 29
9. FORMA DE APRESENTAÇÃO DAS PROPOSTAS DE PROJETOS ...30
9.1. FORMADEAPRESENTAÇÃODAPRIMEIRAFASE-PRÉ-DIAGNÓSTICO ENERGÉTICO ... 31
9.2. FORMADEAPRESENTAÇÃODASEGUNDAFASE-DIAGNÓSTICO ENERGÉTICO...31
9.3. DOCUMENTOSPARAHABILITAÇÃO ... 32
10. SELEÇÃO DAS PROPOSTAS ...33
10.2. PRAZODEAPRESENTAÇÃOEPROTOCOLODEENTREGA ... 39
10.3. COMISSÃOJULGADORA ... 39
10.4. DIVULGAÇÃODORESULTADO ... 40
10.5. RECURSOS ... 40
11. CONSUMIDORES COM FINS LUCRATIVOS ...40
12. CONSUMIDORES SEM FINS LUCRATIVOS ...41
13. DOCUMENTOS DA CHAMADA PÚBLICA ...42
14. OUTRAS INFORMAÇÕES ...42
14.1. ESCLARECIMENTOSEINFORMAÇÕESADICIONAIS ... 43
17.1. CONFIRMAÇÃODEINFORMAÇÕESPRESTADASNASPROPOSTASDE PROJETOS ... 43
17.2. SALDODOSRECURSOSFINANCEIROS ... 43
ANEXO A GLOSSÁRIO ...45
ANEXO B MODELOS DE CARTAS E DECLARAÇÕES ...49
ANEXO C TABELAS DE MATERIAIS E EQUIPAMENTOS ...55
ANEXO D CONTRATO DE DESEMPENHO N°--- ...59
1. INTRODUÇÃO
O Programa de Eficiência Energética - PEE da CEMIG D será executado anualmente em atendimento à Lei n° 9.991/2000, Lei n° 11.465/2007 e Lei n° 12.212/2010. A legislação aplicável à matéria determina que as concessionárias e permissionárias de serviços públicos de distribuição de energia elétrica devem aplicar, anualmente o valor equivalente a 0,50% (zero vírgula cinquenta por cento) de sua receita operacional líquida anual no desenvolvimento de programa para o incremento da eficiência energética no uso final de energia elétrica, através de projetos executados em instalações de consumidores. Os critérios para aplicação dos recursos e procedimentos necessários para apresentação do Programa a ANEEL estão estabelecidos na Resolução Normativa ANEEL n° 556, de 18 de junho de 2013, e nas normas que porventura venham a substituí-la.
2. OBJETIVO
Selecionar por meio da presente CHAMADA PÚBLICA propostas de projetos de eficiência energética no uso final de energia elétrica, para unidades consumidoras pertencentes à área de concessão da CEMIG D, visando o cumprimento de obrigações legais da CEMIG D com a ANEEL, nos termos ditados nas Leis n° 9.991/2000, n° 11.465/2007 e n° 12.212/2010, que tem por objetivo incentivar o desenvolvimento de medidas que promovam a eficiência energética e o combate ao desperdício de energia elétrica.
3. RECURSOS FINANCEIROS
O valor disponibilizado para a CHAMADA PÚBLICA em tela, é de R$10.000.000,00 (dez milhões de reais), contemplando as tipologias de projetos relacionados no item 4.
No caso dos projetos apresentados em um dos grupos não atenderem ao edital, o saldo desses recursos poderá, a critério da CEMIG D, ser utilizado pelo outro grupo.
Na eventualidade de existir saldo financeiro disponível na conta do Programa de Eficiência Energética, nos termos da legislação aplicável à espécie, poderão ser aprovadas propostas de projetos acima dos valores disponibilizados, desde que atendam os requisitos especificados e os critérios eleitos para sua seleção, conforme estabelecido na presente CHAMADA PÚBLICA.
Os pré-diagnósticos energéticos que forem aprovados e classificados, porém não selecionados para a segunda fase da CHAMADA PÚBLICA, irão compor um cadastro de reserva de pré-diagnósticos energéticos e poderão ser convocados caso exista uma sobra de recursos em outras tipologias de projetos nesta CHAMADA PÚBLICA. Este cadastro de reserva perdurará até a realização da próxima CHAMADA PÚBLICA, sendo que, após iniciada nova CHAMADA PÚBLICA, estes projetos ficarão automaticamente desclassificados, devendo ser reapresentados, sujeitando-se às regras que passarão a vigorar.
4. TIPOLOGIAS ELEGÍVEIS DE PROJETOS
Poderão ser apresentadas as seguintes tipologias de projeto, definidas através da Resolução Normativa n° 556, de 18 de junho de 2013, da Agência Nacional de Energia Elétrica - ANEEL. Nesta CHAMADA PÚBLICA não serão aceitos projetos de Gestão Energética Municipal, Baixa Renda, Educacional e projeto piloto.
GRUPOS PROJETOS POSSÍVEIS TIPOLOGIA RECURSOS
01 Melhoria de instalação Industrial
R$ 6.000.000,00 Melhoria de instalação Residencial (condomínios)
02
Melhoria de instalação Comércio e serviços Melhoria de instalação Poder público
R$ 4.000.000,00 Melhoria de instalação Rural
Melhoria de instalação Serviços públicos Melhoria de instalação Iluminação Pública
5. CRONOGRAMA DA CHAMADA PÚBLICA
Nesta seção estão descritas, em ordem cronológica, todas as datas pertinentes para a seleção de propostas de projetos na CHAMADA PÚBLICA.
No quadro a seguir estão indicadas as datas da primeira fase da CHAMADA PÚBLICA, referentes à fase inicial de pré-diagnóstico energético.
DATA DESCRIÇÃO - PRIMEIRA FASE
17/06/2015 Abertura da CHAMADA PÚBLICA
17/07/2015 17h00 - Prazo limite para solicitação de esclarecimentos 20/07/2015 Início das entregas dos pré-diagnósticos energéticos
17h00 - Prazo limite para entrega dos pré-diagnósticos energéticos 14/08/2015 Verificação da adimplência dos consumidores beneficiados
Encerramento da Primeira Fase da CHAMADA PÚBLICA A partir de
14/09/2015
Divulgação da pontuação e qualificação dos pré-diagnósticos Notificação dos qualificados para passar à fase de diagnóstico
No quadro a seguir estão dispostas as datas da segunda fase da CHAMADA PÚBLICA, referente à fase de diagnóstico energético, as quais estão condicionadas ao término da primeira fase de pré-diagnóstico energético, conforme disposto no item 8 desta
As datas da segunda fase são condicionadas à data da divulgação da qualificação dos pré-diagnósticos energéticos. Na ocasião da divulgação, será apresentado um novo cronograma, apresentando as datas oficiais de apresentação dos diagnósticos energéticos.
DIAS APÓS A QUALIFICAÇÃO
DESCRIÇÃO – SEGUNDA FASE
5 dias corridos 17h00 - Prazo limite para interposição de recursos
30 dias corridos 17h00 - Prazo limite para entrega dos diagnósticos energéticos 60 dias corridos Divulgação final das propostas de projetos selecionados
90 dias corridos Celebração do instrumento de convênio com a CEMIG D
6. PARÂMETROS DEFINIDOS PELA ANEEL
Todas as propostas de projetos deverão obedecer, obrigatoriamente, todas as disposições constantes no documento Procedimentos do Programa de Eficiência Energética - PROPEE, elaborado pela Agência Nacional de Energia Elétrica - ANEEL, conforme a versão vigente à época da disponibilização da CHAMADA PÚBLICA. Os arquivos estão disponíveis em www.aneel.gov.br.
MÓDULO VERSÃO VIGENTE
1 Introdução Revisão 0 02/07/2013
2 Gestão do programa Revisão 1 27/09/2013
3 Seleção e implantação de projetos Revisão 1 27/09/2013
4 Tipologias de projeto Revisão 1 27/09/2013
5 Projetos especiais Revisão 0 02/07/2013
6 Projetos com fontes incentivadas Revisão 1 27/09/2013
7 Cálculo da viabilidade Revisão 1 27/09/2013
8 Medição e verificação de resultados Revisão 1 27/09/2013
9 Avaliação dos projetos e programa Revisão 0 02/07/2013
10 Controle e fiscalização Revisão 1 27/09/2013
Critérios de seleção para chamadas públicas de projeto Revisão 0 02/07/2013 Guia de medição e verificação e apêndices Revisão 0 29/07/2014
7. PARÂMETROS DEFINIDOS PELA CONCESSIONÁRIA
A CEMIG D define os seguintes parâmetros que deverão ser utilizados na elaboração das propostas de projetos.
7.1. DEFINIÇÕES PARA AS PROPOSTAS DE PROJETOS
a. Caso as propostas de projetos contemplem mais de uma unidade consumidora com mais de um nível de tensão de fornecimento, deverá constar o detalhamento por unidade consumidora dos resultados esperados. No caso de se não dispor do detalhamento em separado das unidades consumidoras beneficiados, o benefício do projeto deverá ser valorado considerando o nível de tensão mais alto.
b. Caso as propostas de projetos contemplem mais de uma unidade consumidora no mesmo nível de tensão de fornecimento, deverá constar o detalhamento por unidade consumidora dos resultados esperados.
c. Cada proposta de projeto deverá contemplar consumidores com fins lucrativos ou sem fins lucrativos. Caso sejam enviadas propostas de projetos que beneficiem simultaneamente consumidores com fins lucrativos e sem fins lucrativos, o projeto será classificado automaticamente como com fins lucrativos.
d. Uma mesma unidade consumidora não poderá fazer parte de mais de 1 proposta de projeto. Caso sejam apresentadas duas ou mais propostas de projetos, objetivando a eficientização de uma mesma unidade consumidora, será considerada somente a proposta de projeto melhor classificada, conforme critérios estabelecidos no item 10.1 do presente regulamento, ficando as demais automaticamente desclassificadas.
e. Somente serão aceitas “propostas de projetos” que contemplem a eficientização de usos finais de energia elétrica, ou seja, a substituição de materiais e equipamentos existentes por outros mais eficientes, nos quais ambos utilizem energia elétrica. Não será permitida a substituição parcial ou total da energia elétrica por gás, energéticos fósseis ou biomassa, com exceção do sistema de aquecimento solar para água.
f. As propostas de projetos que contemplem deslocamento de cargas ou automação de processos serão aceitas, desde que, também estejam contempladas a eficientização energética dos usos finais envolvidos.
g. Caso a proposta de projeto valore outros benefícios mensuráveis ou não mensuráveis, nos termos do disposto no item 7, Módulo 7 - Cálculo da Viabilidade, Seção 7.2 - Outros Benefícios Mensuráveis e Seção 7.3 - Benefícios Não Mensuráveis, deverá ser apresentado também o cálculo de viabilidade sem a inclusão destes outros benefícios. Para efeitos de classificação da proposta de projeto, bem como da verificação da relação custo-benefício limite, conforme item 10 da CHAMADA PÚBLICA, será considerada somente a análise sem estes outros benefícios.
h. Para as “propostas de projetos” que contemplarem a inclusão de geração de energia elétrica a partir de fontes incentivadas, em atendimento ao disposto Módulo 6 - Projetos com Fontes Incentivadas do “Procedimentos do Programa de Eficiência Energética - PROPEE”, serão aceitas somente as “propostas de projeto” que contemplarem a inclusão de geração de energia em instalações que estiverem sendo (dentro desta CHAMADA PÚBLICA) eficientizadas (comprovadas através do “pré-diagnóstico energético”) ou já foram beneficiadas pelo Programa de Eficiência Energética da CEMIG D.
7.2. PARÂMETROS DEFINIDOS PARA MATERIAIS E EQUIPAMENTOS
a. A vida útil e perdas aplicadas a materiais e equipamentos deverão ser utilizadas conforme tabela apresentada no Anexo C. Caso os materiais e equipamentos utilizados possuam características diferentes daquelas apresentadas no Anexo C, ou não estejam listadas no Anexo C, estas características deverão ser comprovadas, obrigatoriamente, através da apresentação de catálogos técnicos. b. Caso a “proposta de projeto” contemple a substituição de um equipamento que foi
instalado com recurso do “Programa de Eficiência Energética da CEMIG D” e que ainda esteja dentro do seu período de vida útil, a “proposta de projeto” apresentada será automaticamente desqualificada. Quando a “proposta de projeto” tratar de uma unidade consumidora já beneficiada pelo “Programa de Eficiência Energética da CEMIG D”, deve ser comprovado dentro do “pré-diagnóstico energético” que os equipamentos propostos para a eficientização não foram adquiridos com recursos advindos do “Programa de Eficiência Energética da CEMIG D”.
c. As lâmpadas LED deverão possuir fator de potência (FP) ≥ 0,92 para lâmpadas tubulares LED (T5, T8, T10) e fator de potência (FP) ≥ 0,80 para as demais lâmpadas, distorção harmônica total (THD) ≤ 10% para 127 V e (THD) ≤ 20% para 220 V e as suas eficiências luminosas (lm/W) devem ser discriminadas na proposta de projeto.
c.1. A vida útil mínima das lâmpadas LED a ser utilizada nas propostas de projeto é de 15.000 horas. As propostas de projeto que utilizarem lâmpadas LED com vida útil superior a 15.000 horas deverão comprovar tal condição através de catálogos na apresentação da proposta e através de documentos comprobatórios antes da realização da compra do equipamento.
c.2 Durante a execução do projeto de eficiência energética, no momento anterior à aquisição do equipamento, o proponente deverá solicitar ao fornecedor e submeter à CEMIG D para apreciação, a documentação comprobatória que se refere o item anterior, composta pela projeção de horas de funcionamento, considerando a manutenção de 70% da luminosidade (L70) para a vida declarada, obtido através da aplicação da norma IESNA TM 21-11 com os resultados dos ensaios da norma IESNA LM 80-08. O relatório dos ensaios da IESNA LM 80-08 deve ser emitido por laboratório independente, com indicação dos instrumentos de medição utilizados e do responsável técnico do laboratório.
c.3 No âmbito desta CHAMADA PÚBLICA, a vida útil máxima admitida para equipamentos com tecnologia LED na proposta de projeto será de até 50.000 horas, mesmo que sejam apresentados documentos citando vida útil maior.
c.4 Embora a CEMIG D exija somente requisitos mínimos de performance e o restante da especificação técnica seja de responsabilidade do consumidor, a
CEMIG D sugere a observância dos seguintes documentos para lâmpadas
LED, nos modelos a que se aplicarem:
c.4.1 ABNT NBR 16205-1:2013 - Lâmpadas LED sem dispositivo de controle incorporado de base única - Parte 1: Requisitos de
segurança.
c.4.2 ABNT NBR 16205-2:2013 - Lâmpadas LED sem dispositivo de controle incorporado de base única - Parte 2: Requisitos de desempenho
c.4.3 ABNT NBR IEC 62560:2013 - Lâmpadas LED com dispositivo de controle incorporado para serviços de iluminação geral para tensão > 50 V - Especificações de segurança.
c.4.4 ABNT NBR IEC 62031:2013 - Módulos de LED para iluminação em geral - Especificações de segurança.
c.4.5 ABNT IEC/PAS 62612:2013 - Lâmpadas LED com dispositivo de controle incorporado para serviços de iluminação geral - Requisitos de desempenho.
c.4.6 ABNT IEC/TS 62504:2013 - Termos e definições para LEDs e os módulos de LED de iluminação geral.
c.4.7 ABNT NBR 16026:2012 - Dispositivo de controle eletrônico c.c. ou c.a. para módulos de LED - Requisitos de desempenho.
c.4.8 ABNT NBR IEC 61347-2-13:2012 - Dispositivo de controle da lâmpada - Parte 2-13: Requisitos particulares para dispositivos de controle eletrônicos alimentados em c.c ou c.a para os módulos de LED.
c.4.9 ABNT NBR 15889:2010 - Sinalização semafórica – Foco semafórico com base em diodos emissores de luz (LED).
d. Os equipamentos de uso final de energia elétrica utilizados nas propostas de projetos deverão ser obrigatoriamente, energeticamente eficientes. No âmbito desta CHAMADA PÚBLICA, considera-se equipamento energeticamente eficiente aquele que:
d.1 Possuir o selo PROCEL de economia de energia, ou simplesmente SELO PROCEL.
d.2 Caso não existam no mercado nacional os equipamentos com selo PROCEL necessários ao projeto, deverão ser adquiridos equipamentos com etiqueta A de desempenho energético (Etiqueta Nacional de Conservação de Energia - ENCE), do Programa Brasileiro de Etiquetagem - PBE3.
d.3 Na eventualidade de não existirem equipamentos com selo PROCEL ou com etiqueta A de desempenho energético (ENCE), deverão ser adquiridos os equipamentos mais eficientes dentro da listagem do PBE, devendo escolher obrigatoriamente o equipamento mais eficiente disponível. Neste caso, a escolha do equipamento deverá ser devidamente justificada, apresentando a tabela do PBE mais recente.
d.4 Caso os equipamentos necessários ao projeto não sejam contemplados pelo PBE, poderão ser utilizados os equipamentos mais eficientes disponíveis.
d.5 No caso específico de reatores para lâmpadas fluorescentes tubulares T8 de 16 W e 32 W, em decorrência da carência de equipamentos disponíveis comercialmente com SELO PROCEL, poderão ser utilizados outros equipamentos, desde que atendam os requisitos mínimos: fator de potência (FP) ≥ 0,92, fator de fluxo luminoso (FF) ≥ 0,90, distorção harmônica total (THD) ≤ 10% para 127 V e (THD) ≤ 20% para 220 V.
e. Para a proposta de projeto que contemple o uso final condicionamento ambiental, os coeficientes de eficiência energética dos equipamentos existentes poderão ser obtidos através de:
e.1 Dados de fabricantes, através de dados de placa ou catálogos.
e.2 Dados de medições realizadas. No caso de obtenção através de medições, deverão ser apresentadas na proposta de projeto as medições gráficas, realizadas com equipamento analisador de energia durante um período maior ou igual a 24 horas, apresentando o detalhamento das condições de apuração, certificado de calibração do equipamento de medição emitido com data de inferior a 1 ano da medição, procedimentos de medição utilizada, bem como todas as informações necessárias para comprovar o regime de utilização do sistema a ser eficientizado. A comissão julgadora da presente CHAMADA PÚBLICA poderá solicitar ao consumidor a repetição das medições na presença de técnicos da concessionária.
e.3 Dados do Programa Brasileiro de Etiquetagem - PBE 3, disponibilizado pelo Instituto Nacional de Metrologia, Qualidade e Tecnologia- INMETRO.
f. Para as propostas de projeto que contemple o uso final sistemas motrizes, carregamento, o rendimento nominal e o rendimento no ponto de carregamento do equipamento existente poderão ser obtidos através de:
f.1 Dados de fabricantes, através de dados de placa, catálogos ou softwares específicos.
f.2 Dados de medições realizadas, procedendo a estimativa através do software BD motor, disponível no endereço eletrônico do PROCEL INFO, na seção simuladores ( www.procelinfo.com.br). No caso de obtenção através de medições, deverão ser apresentados na proposta de projeto as medições gráficas, realizadas com equipamento analisador de energia durante um período maior ou igual a 24 horas, detalhamento das condições de apuração, certificado de calibração do equipamento de medição emitido com data de inferior a 1 ano da medição, procedimentos de medição utilizada, bem como todas as informações necessárias para comprovar o regime de utilização do sistema a ser eficientizado. A comissão julgadora da presente
CHAMADA PÚBLICA poderá solicitar ao consumidor a repetição das
medições na presença de técnicos da concessionária.
g. Para a proposta de projeto que contemple os demais usos finais, os dados de consumo dos equipamentos existentes poderão ser obtidos através de:
g.1 Dados de fabricantes, através de dados de placa ou catálogos.
g.2 Dados de medições realizadas. No caso de obtenção através de medições, deverão ser apresentadas na proposta de projeto as medições gráficas,
realizadas com equipamento analisador de energia durante um período maior ou igual a 24 horas, apresentando o detalhamento das condições de apuração, certificado de calibração do equipamento de medição emitido com data de inferior a 1 ano da medição, procedimentos de medição utilizada, bem como todas as informações necessárias para comprovar o regime de utilização do sistema a ser eficientizado. A comissão julgadora da presente
CHAMADA PÚBLICA poderá solicitar ao consumidor a repetição das
medições na presença de técnicos da concessionária.
g.3 Dados do Programa Brasileiro de Etiquetagem - PBE , disponibilizado pelo Instituto Nacional de Metrologia, Qualidade e Tecnologia- INMETRO.
7.3. REQUISITOS SOBRE CUSTOS E ORÇAMENTOS
a. Serão admitidos como preços máximos para aquisição dos materiais e equipamentos os valores constantes na tabela apresentada no Anexo C.
Para todos os materiais e equipamentos a serem utilizados nas propostas de projetos, exceto os constantes na tabela do Anexo C do presente regulamento, deverão ser apresentados, obrigatoriamente, pesquisa de preço através de, no mínimo, 3 orçamentos. A proposta de projeto a ser apresentada deverá utilizar o orçamento de menor valor.
b. Para os custos de mão de obra de terceiros deverão ser apresentados, no mínimo, três (3) orçamentos. Deverá ser utilizado na proposta de projeto o orçamento de menor valor.
c. Os custos para elaboração do diagnóstico energético deverão ser alocados dentro da rubrica mão de obra de terceiros, devendo ser apresentados também, no mínimo, três (3) orçamentos. Deverá ser utilizado na proposta de projeto o orçamento de menor valor.
d. Para os custos com marketing deverão ser apresentados, no mínimo, três (3) orçamentos. Deverá ser utilizado na proposta de projeto o orçamento de menor valor.
e. Para os custos com treinamento e capacitação deverão ser apresentados, no mínimo, três (3) orçamentos. Deverá ser utilizado na proposta de projeto o orçamento de menor valor. Equipamentos que vierem a ser adquiridos nas propostas de projeto para serem utilizados em ações de treinamento e capacitação (projetores, computadores, mobiliário, etc.) não serão de forma alguma remunerados pela CEMIG D.
f. Para os custos com descarte de materiais deverão ser apresentados, no mínimo, três (3) orçamentos. Deverá ser utilizado na proposta de projeto o orçamento de menor valor.
g. Para os custos de medição e verificação deverão ser apresentados, no mínimo, três (3) orçamentos. Deverá ser utilizado na proposta de projeto o orçamento de menor valor. Equipamentos que vierem a ser adquiridos nas propostas de projeto para serem utilizados em medição e verificação (wattímetros, analisadores de qualidade de energia,etc.)não serão de forma alguma remunerados pela CEMIG
g.1. No caso de propostas de projeto que contemplem a inclusão de fontes incentivadas, o custo com a substituição dos medidores convencionais por bidirecionais no ramal de entrada da unidade consumidora beneficiada deverá ser computado obrigatoriamente como contrapartida.
g.2. Também no caso de propostas de projeto que contemplem a inclusão de fontes incentivadas, deve-se prever sistema de medição e verificação para o acompanhamento anual dos benefícios gerados pelas fontes incentivadas. A aquisição de equipamentos para medição será admitida somente nestes casos e desde que sejam atendidos todos os requisitos estipulados no item 8.14.
g.3. Para os custos computados como contrapartida nas propostas de projeto, deverão ser apresentadas as devidas comprovações destes custos. Esta comprovação se dará através de três (3) orçamentos ou, no caso de uso da mão de obra do próprio consumidor, apresentação de dois (2) orçamentos mais a estimativa de custo do uso da mão de obra do próprio consumidor, através da apresentação dos profissionais envolvidos, acompanhado de uma estimativa de horas de trabalho de cada um e do respectivo custo de homem-hora.
h. No caso da utilização da mão de obra do próprio consumidor, os custos advindos da utilização desta mão de obra não serão de forma alguma reembolsados com recursos do Programa de Eficiência Energética - PEE, devendo ser, obrigatoriamente, computados como contrapartida.
i. Não serão aceitas contrapartidas nos custos inerentes à CEMIG D (mão de obra própria, transporte e administração própria).
j. Nas propostas de projeto será permitida somente a inserção de custos relacionados às ações de eficiência energética a serem executadas, ficando vetada a inserção de custos para manutenção dos sistemas, sejam eles antigos ou eficientizados.
Obs: Durante a execução dos projetos de eficiência energética, os recursos apontados como contrapartida terão prioridade de uso, ou seja, no caso de uma ação ser custeada parte com contrapartida e parte com recursos próprios , primeiramente serão utilizados os recursos aportados como contrapartida até o seu limite para que, somente a posteriori, sejam utilizados os recursos próprios.
7.4. VALORES LIMITE PARA AS PROPOSTAS DE PROJETOS
a. O custo com recursos próprios de mão de obra de terceiros não poderá ser maior que 30% do custo com recursos próprios do item materiais e equipamentos. b. O custo com recursos próprios com acessórios (fita isolante, soquetes, parafusos,
conectores, etc.) não poderá ser maior que 1% do custo com recursos próprios do item materiais e equipamentos.
c. O custo com recursos próprios de medição e verificação não poderá ser maior que 5% do custo total com recursos próprios da proposta de projeto.
maiores que 5% do custo total da proposta de projeto.
e. O custo com treinamento e capacitação não poderá ser maior que 5% do custo total da proposta de projeto.
f. Os valores das propostas de projetos que ultrapassarem os valores limite estabelecidos para recursos próprios nesta CHAMADA PÚBLICA deverão ser, obrigatoriamente, computados como contrapartida, sendo que estes recursos poderão advir do próprio consumidor e/ou de terceiros.
7.5. DEFINIÇÕES DE FATORES PARA CÁLCULO DOS BENEFÍCIOS
A CEMIG D define os seguintes fatores utilizados para o cálculo dos benefícios das propostas de projetos.
7.5.1. Fator de coincidência na ponta - FCP
Fator a ser considerado para o cálculo da potência média na ponta, que é utilizado para o cálculo de redução de demanda no horário de ponta. O valor do fator de coincidência na ponta deverá ser menor ou igual a 1 e o cálculo deste fator deverá utilizar a equação abaixo para todos os usos finais, com exceção do uso final aquecimento solar de água, que deverá utilizar a metodologia proposta no item 7.5.3
FCP = nup x nd x nm / 792
nup: Número de horas por dia de utilização do sistema a ser eficientizado no horário de ponta. Para a CEMIG D, o horário de ponta a ser considerado deverá ser menor ou igual a 3 horas e está compreendido entre 17h00 e 20h00.
nd: Número de dias úteis (segunda-feira a sexta-feira) ao longo do mês em que se utiliza o sistema a ser eficientizado no horário de ponta. Nesta CHAMADA PÚBLICA considera-se um mês padrão com 22 dias úteis mensais.
nm: Número de meses, no período de um ano, em que se utiliza o sistema a ser eficientizado. Considera-se um ano padrão com 12 meses.
792: Número de horas equivalente às horas de ponta disponíveis ao longo de um ano (3 horas de ponta diárias x 22 dias úteis por mês x 12 meses por ano).
Deve-se apresentar memória de cálculo, horários de utilização da carga e demais informações necessárias para comprovar o FCP proposto. Os valores de “nup”, “nd” e “nm” deverão ser compatíveis com as informações apresentadas no pré-diagnóstico energético.
Caso a equação acima não seja compatível com o regime de utilização do sistema a ser eficientizado, deverá ser apresentado na proposta de projeto cálculo detalhado do FCP, justificando cada parâmetro utilizado. Todos os parâmetros deverão ser compatíveis com as informações apresentadas no pré-diagnóstico energético.
7.5.2. Fator de utilização - FU
O fator de utilização a ser considerado nas propostas de projetos deverá ser menor ou igual a 1, devendo ser apresentadas todas as informações necessárias para comprovar
o fator de utilização proposto.
7.5.3. Fatores para aquecimento solar de água
Para propostas de projetos que utilizarem sistemas de aquecimento solar de água, para a fração solar deve-se utilizar FS = 0,65.
Para o cálculo do fator de coincidência na ponta - FCP deverão ser apresentados os cálculos de forma detalhada, sempre justificando cada parâmetro utilizado. O valor do FCP deverá ser menor ou igual a 1, podendo ser utilizada a equação abaixo para sua determinação:
FCP = nbp x tb / nc x 180
nbp: Número médio de banhos por dia no horário de ponta por unidade consumidora. tb: Tempo médio de banho, em minutos.
nc: Número de chuveiros por unidade consumidora. 180: Minutos equivalente a 3 horas de ponta.
Em caso de dificuldades na obtenção do fator de coincidência na ponta para aquecimento solar de água, utilizar FCP = 0,10.
7.6. TAXA DE DESCONTO
A taxa de desconto a considerar será a mesma especificada no Plano Nacional de Energia - PNE, vigente na data de submissão do projeto. Para a presente CHAMADA
PÚBLICA deve-se considerar a taxa de desconto de 8% ao ano. 7.7. MÃO DE OBRA PRÓPRIA - MOP
Este item refere-se às despesas com mão de obra da CEMIG D. Todas as propostas de projetos deverão apresentar as despesas referentes à mão de obra própria da CEMIG
D, obtida através da seguinte fórmula:
MOP = 80Hh x R$ 123,02 + 0,02 x (materiais e equipamentos)
80 Hh: Número estimado de homens-horas da CEMIG D, utilizado por projeto por ano. R$ 123,02: Custo unitário a ser considerado por homem-hora.
0,02 x materiais e equipamentos: Correspondem a 2% do valor total orçado no item materiais e equipamentos utilizados na proposta de projeto (recursos próprios).
Os recursos destinados para mão de obra própria deverão ser rateados igualmente por uso final contemplado na proposta de projeto.
7.8. TRANSPORTE
Este item refere-se às despesas da CEMIG D com reuniões de acompanhamento e inspeção dos serviços a serem realizados durante a execução do projeto. Todas as
propostas de projetos deverão prever despesas de transporte no valor de R$ 2.000,00. Os recursos destinados para transporte deverão ser rateados igualmente por uso final contemplado na proposta de projeto.
7.9. ADMINISTRAÇÃO PRÓPRIA – ADM
No âmbito desta CHAMADA PÚBLICA não serão computados gastos com a rubrica administração própria.
7.10. MARKETING E DIVULGAÇÃO
As ações de marketing consistem na divulgação das ações executadas nas propostas de projeto de eficiência energética, buscando disseminar o conhecimento e as práticas voltadas à eficiência energética, promovendo a mudança de comportamento do consumidor.
Toda e qualquer ação de marketing e divulgação a serem executadas através dos projetos desta CHAMADA PÚBLICA deverá seguir as regras estabelecidas pelos Procedimentos do Programa de Eficiência Energética – PROPEE, observando especialmente o uso das logomarcas do Programa de Eficiência Energética - PEE e da Agência Nacional de Energia Elétrica - ANEEL, disponíveis em www.aneel.gov.br, e da logomarca da Companhia Energética de Minas Gerais – CEMIG. Toda e qualquer divulgação deve ser previamente aprovada pela CEMIG D, devendo obrigatoriamente fazer menção ao Programa de Eficiência Energética - PEE, executado pela CEMIG D e regulado pela Agência Nacional de Energia Elétrica - ANEEL.
Ressalta-se que, no âmbito desta CHAMADA PÚBLICA, a execução de ações de marketing e divulgação não é obrigatória, ficando a critério do proponente a sua previsão na proposta de projeto. Caso sejam previstas, os recursos destinados para ações de marketing e divulgação deverão ser rateadas igualmente por uso final contemplado na proposta de projeto.
7.11. TREINAMENTO E CAPACITAÇÃO
As ações de treinamento e capacitação visam estimular e consolidar as práticas de eficiência energética nas instalações onde houver projetos do “Programa de Eficiência Energética - PEE”, bem como difundir os seus conceitos. A execução de ações de treinamento e capacitação caracteriza-se como uma atividade obrigatória, devendo estar prevista em toda e qualquer “proposta de projeto” submetida a esta CHAMADA
PÚBLICA.
Toda e qualquer ação de treinamento e capacitação dentro da CHAMADA PÚBLICA deverá seguir as regras estabelecidas pelos “Procedimentos do Programa de Eficiência Energética - PROPEE”, observando especialmente o disposto no Módulo 4 - Tipologias de Projeto, Seção 4.3 - Outras Ações Integrantes de Projeto, Item 3 - Treinamento e Capacitação.
7.12. DESCARTE DE MATERIAIS
Todos os materiais e equipamentos que vierem a ser substituídos nas propostas de projetos deverão, obrigatoriamente, serem descartados de acordo com as regras
estabelecidas pela Política Nacional de Resíduos Sólidos (Lei n° 12.305, de 2 de agosto de 2010), pelo Conselho Nacional do Meio Ambiente - CONAMA (Resolução n° 267, de 14 de setembro de 2000, e Resolução n° 340, de 25 de setembro de 2003) e demais normas aplicáveis à matéria.
No caso da substituição de equipamentos de ar condicionado e/ou refrigeração, as empresas contratadas para realização do descarte deverão, obrigatoriamente, obedecer ao disposto na ABNT NBR 15833 - Manufatura reversa - Aparelhos de refrigeração e Instrução Normativa n° 14, de 20 de dezembro de 2012, do Instituto Brasileiro do Meio Ambiente e dos Recursos Naturais Renováveis - IBAMA.
7.13. MEDIÇÃO E VERIFICAÇÃO DE RESULTADOS
A medição e verificação - M&V de resultados é uma etapa muito importante para a execução dos projetos de eficiência energética. Todo o processo deverá ser elaborado em conformidade ao estabelecido nos Procedimentos do Programa de Eficiência Energética - PROPEE, conforme item 7 deste regulamento, e ao Protocolo Internacional de Medição e Verificação de Performance - PIMVP - Janeiro de 2012 - EVO 10000 - 1:2012 (Br).
Todas as ações de medição e verificação devem atingir um nível de precisão de ±10% com 95% de confiabilidade. Para tanto deve-se estimar a amostragem necessária para se atingir tais parâmetros, para este cálculo o valor do coeficiente de variação da amostra deve ser justificado com base em um histórico de projeto semelhante. Na impossibilidade de obtenção deste coeficiente, deve-se utilizar obrigatoriamente cv =
0,5.
Ressalta-se que a amostragem obtida é um valor de referência para a quantidade de medições a serem realizadas. Dependendo do resultado das medições, poderão ser realizadas mais ou menos medições, buscando sempre atingir os níveis de precisão e confiabilidade procurados.
Quanto ao processo de M&V, o mesmo é dividido em 3 etapas principais a serem executadas em diferentes estágios dos projetos de eficiência energética, a conhecer:
a. Estratégia de medição e verificação.
b. Plano de medição e verificação.
c. Relatório de medição e verificação.
7.13.1. Estratégia de medição e verificação
A estratégia de M&V deverá ser elaborada de forma preliminar na fase de pré-diagnóstico energético, uma vez que dispõe-se do conhecimento obtido sobre a estrutura (materiais e equipamentos) e o funcionamento da instalação, onde se conhece o uso da energia e sua relação com a rotina da instalação. Neste ponto devem ser definidas as bases para as atividades de M&V:
a. Variáveis independentes: Verificar quais variáveis (clima, produção, ocupação, etc.) explicam a variação da energia e, caso existam, como poderão ser medidas (local, equipamentos, períodos de medição - linha de base e de determinação da economia).
b. Fronteira de medição: Determina o limite, dentro da instalação, onde serão observados os efeitos da ação de eficiência energética, isolado por medidores, e eventuais efeitos interativos com o resto da instalação.
c. Opção do PIMVP: Preferencialmente as opções A ou B do PIMVP.
c.1 Opção C: Admite-se seu uso quando for substituído um único equipamento em uma instalação e quando o consumo deste for maior ou igual a 10% do total da instalação, devendo este consumo ficar evidenciado na proposta de projeto. Ressalta-se que o uso desta opção incorre no risco de não se conseguir distinguir os fatores que influenciam a variação do consumo das ações de eficiência energética.
c.2 Opção D: Admite-se somente nos casos em que nenhuma outra opção seja praticável, atendendo a todas as disposições constantes no PIMVP. Sendo esta a opção mais complexa, esta deve ser utilizada somente em último caso, quando nenhuma outra ação de M&V for possível. Neste caso deverá ser detalhado o nome e a versão do software empregado, os dados de entrada e saída, dados medidos ou estimados, calibração e precisão obtida.
d. Modelo do consumo da linha de base: Em geral, uma análise de regressão entre a energia medida e as variáveis independentes. Deve-se procurar um modelo que represente, de forma aproximada, o consumo energético do equipamento em suas diversas condições de operação. Este modelo é geralmente uma regressão linear, no qual existe uma variável dependente e uma outra variável independente.
e. Amostragem: Técnicas de amostragem poderão ser utilizadas para projetos com trocas de muitos equipamentos, por isso cuidados devem ser tomados com a incerteza introduzida, pois o processo e amostragem criam erros, uma vez que nem todas as unidades em estudo são medidas. Os passos abaixo deverão ser adotados na determinação do tamanho das amostras:
e.1 Selecionar uma população homogênea: Dividir a população em sub-conjuntos homogêneos, por exemplo, agrupando as lâmpadas de mesma potência ou os ares-condicionados de mesma capacidade.
e.2 Determinar os níveis desejados de precisão e de confiança: Deve-se adotar ±10% de previsão com 95% de confiança.
e.3 Calcular o tamanho da amostra inicial: Deverão ser usados coeficientes de variação típicos. O tamanho da amostra inicial deverá ser calculado conforme:
n0: Tamanho inicial da amostra.
z: Valor padrão da distribuição normal (para confiabilidade de 95%, z = 1,96).
cv: Coeficiente de variação das medidas (razão entre o desvio padrão e a média de uma determinada amostra, ou seja, desvio padrão dividido pela média). Caso não seja possível calcular este coeficiente, deve-se utilizar cv = 0,5.
e: Precisão desejada (para precisão de ±10%, e = 0,1).
e.4 Ajustar a estimativa inicial do tamanho da amostra para pequenas populações: Adotar a seguinte fórmula, nos casos em que n < n0.
n: Tamanho reduzido da amostra (ajustado para pequenas populações). n0: Tamanho inicial da amostra.
N: Tamanho da população.
e.5 Observação: O processo de amostragem cria erros, uma vez que nem todas as unidades em estudo são medidas, portanto deve-se tomar cuidado para obter os níveis de precisão (±10%) e de confiança (95%) almejados. Deve-se prever a situação em que Deve-serão necessárias menos medições do que o inicialmente previsto, quando os níveis procurados forem obtidos antes do previsto, bem como deve-se prever a situação em que serão necessárias mais medições, caso estes níveis não sejam obtidos com a quantidade de medições inicialmente prevista.
f. Cálculo das economias: definir como será calculada a economia de energia e a redução de demanda na ponta (consumo evitado ou economia normalizada).
No caso do pré-diagnóstico energético ser aprovado e passar para a fase de diagnóstico energético, a estratégia de M&V proposta deverá ser consolidada a partir dos novos dados coletados. Neste ponto a CEMIG D poderá solicitar alterações, de modo a atender as exigências impostas pela ANEEL. Esta estratégia de M&V consolidada deverá fazer parte do diagnóstico energético.
7.13.2. Medições do período de linha de base
As medições do período de referência deverão preceder a fase de implementação das ações de eficiência energética. Nesta etapa serão coletados os dados das variáveis independentes (as que explicam a variação do consumo) e dependentes (demanda e energia consumida).
O período de realização das medições deve englobar, pelo menos, um ciclo completo de funcionamento do sistema a ser mensurado.
Se for o caso, poderão ser levantados também os fatores estáticos e dados necessários à estimativa de efeitos interativos.
Para todos os processos de medição e verificação deverão ser observadas as orientações contidas no “Guia de medição e verificação”, bem como seus apêndices, observando os usos finais envolvidos, conforme item 7.
7.13.3. Plano de medição e verificação
Após as medições do período de linha de base e o estabelecimento completo do modelo do consumo e demanda da linha de base, deve-se elaborar o plano de M&V, contendo todos os procedimentos e considerações para o cálculo das economias, conforme o capítulo 5 do PIMVP e demais disposições da ANEEL sobre o assunto, conforme item 6 desta CHAMADA PÚBLICA.
Em resumo, o plano de M&V deve ser estabelecido após a realização das medições dos equipamentos existentes nas instalações beneficiadas pelas propostas de projetos, seguindo os procedimentos estabelecidos na estratégia consolidada de M&V, devendo incluir a discussão dos seguintes tópicos, os quais estão descritos com maior profundidade no PIMVP:
a. Objetivo das ações de eficiência energética.
b. Opção do PIMVP selecionada e fronteira de medição.
c. Linha de base, período, energia e condições.
d. Período de determinação da economia.
e. Bases para o ajuste.
f. Procedimento de análise.
g. Preço da energia.
h. Especificações dos medidores.
i. Responsabilidades de monitoramento.
j. Precisão esperada (conforme definido pela ANEEL, neste caso deverá ser perseguida uma meta 95/10, ou seja, ±10% de precisão com 95% de confiabilidade).
k. Orçamento.
l. Formato de relatório.
m. Garantia de qualidade.
Também deverão ser incluídos os tópicos específicos adicionais previstos no capítulo 5 do PIMVP, referentes à utilização da opção A e da opção D.
7.13.4. Medições do período de determinação da economia
Assim como no período de linha base, devem ser efetuadas medições das variáveis independentes e dependentes. O período de determinação da economia deve englobar pelo menos um ciclo de funcionamento normal dos sistemas a serem mensurados, para caracterizar a eficácia da economia em todos os modos normais de funcionamento.
orientações contidas no “Guia de medição e verificação”, bem como seus apêndices, observando os usos finais envolvidos, conforme item 7.
7.13.5. Relatório de medição e verificação
O relatório de M&V deve ser estabelecido após a realização das medições dos equipamentos propostos na instalação beneficiada pela proposta de projeto, seguindo os procedimentos estabelecidos na estratégia de M&V consolidada e no plano de M&V, devendo conter uma analise completa dos dados observando as seguintes questões, as quais estão descritas com maior profundidade no PIMVP:
a. Observação dos dados durante o período de determinação da economia.
b. Descrição e justificação de quaisquer correções feitas aos dados observados.
c. Para a opção A deverão ser apresentados os valores estimados acordados.
d. Informação de preços utilizados de demanda e energia elétrica.
e. Todos os pormenores de qualquer ajuste não periódico da linha de base efetuado.
f. A economia calculada em unidades de energia e monetárias (conforme definição da ANEEL, as economias deverão ser valoradas sob os pontos de vista do sistema elétrico e do consumidor).
g. Justificativas, caso sejam observados desvios em relação à avaliação ex ante, os mesmos deverão ser considerados e devidamente justificados.
7.14. FONTES INCENTIVADAS
Considera-se como geração a partir de fontes incentivadas a central geradora de energia elétrica com potência instalada menor ou igual a 100 kW, no caso de microgeração, ou com potência instalada superior a 100 kW e menor ou igual a 1 MW, para o caso de minigeração, que utilize fontes com base em energia solar, hidráulica, eólica, biomassa ou cogeração qualificada.
A proposta de projeto deverá obedecer integralmente ao disposto no Módulo 6 - Projetos com Fontes Incentivadas, conforme item 6 desta CHAMADA PÚBLICA, bem como as disposições a seguir:
a. Atendimento às normas Cemig ND-5.30 E ND-5.31 disponíveis em www.cemig.com.br
b. Serão passíveis de inclusão na proposta de projeto somente os custos com as fontes incentivadas propriamente ditas (módulos fotovoltaicos, inversores, controladores de carga, suportes para os módulos, grupo motor gerador a biogás, painel de proteção e controle, turbinas eólicas, turbinas térmicas à biomassa, etc.), sendo vedada a inclusão de custos com a construção de estruturas físicas, tais como estacionamentos externos, telhados, estruturas em alvenaria, etc. Fica vedado, inclusive, a inserção destes custos como contrapartida.
c. Caso o projeto venha a ser classificado na primeira etapa da presente CHAMADA
minigeração distribuída deverá ser encaminhada, conforme definido nas normas Cemig ND-5.30 E ND-5.31 supracitada, para parecer da CEMIG D, devendo este parecer ser apresentado na segunda etapa da CHAMADA PÚBLICA, conforme item 10.3.
c.1 O proponente deverá protocolar a solicitação de acesso em até 10 dias corridos da data de divulgação da primeira fase da CHAMADA PÚBLICA, conforme item 5.
c.2 A solicitação de acesso deverá obedecer o modelo estipulado no Anexo B.
c.3 No caso de existir algum impedimento, resultando na não emissão do parecer de acesso da CEMIG D, ficará a proposta da projeto automaticamente desclassificada, independente de existirem ou não outras ações de eficiência energética conjuntas. Neste caso, não se aplica a penalidade prevista no item 14, podendo o proponente reapresentar a proposta de projeto em uma próxima CHAMADA PÚBLICA.
d. As propostas de projetos que contemplarem a inclusão de fontes incentivadas deverão apresentar relação custo-benefício conforme item 10, subitem b.1, do presente edital.
e. Serão aceitas somente as propostas de projeto que contemplarem a inclusão de geração de energia em instalações que estiverem sendo (nesta CHAMADA
PÚBLICA) ou já tiverem sido eficientizadas (comprovadas através do
pré-diagnóstico energético), ou seja, deverá ser comprovado que a unidade consumidora esgotou as possibilidades de eficientização energética no uso final da energia elétrica.
f. O benefício gerado pelas ações de eficiência energética somente poderá compor o cálculo da relação custo-benefício caso estas ações estejam ocorrendo em paralelo com a implantação da fonte geradora. Em situações em que a unidade consumidora foi eficientizada anteriormente (comprovada através do pré-diagnóstico energético), a parcela referente aos benefícios das ações de eficiência energética anteriormente executada não poderá integrar a relação custo-benefício da proposta de projeto.
g. Deverá ser considerado no cálculo da relação custo-benefício todos os custos, de forma anualizada, utilizando a mesma sistemática de cálculo de custos empregados nas ações de eficiência energética, conforme disposto no item 6, Módulo 7 - Cálculo da viabilidade.
h. Prever ações de medição e verificação que registrem a energia gerada e demanda provida no horário de ponta durante o período de um ano, conforme estabelecido no item 6, Módulo 6 - Projetos com Fontes Incentivadas, Seção 6.3 - Medição e Verificação dos Resultados. Serão aceitos dados extraídos através do inversor ou de medidor específico. No caso de aquisição de equipamento específico para realização das ações de medição e verificação, a CEMIG D estabelece os seguintes requisitos mínimos:
h.1 Capacidade de monitorar as grandezas necessárias para comprovação dos benefícios proporcionados pela fonte incentivada.
h.3 Ser dedicado exclusivamente à medição e verificação dos benefícios da fonte incentivada, não podendo ser utilizado, mesmo que concluído o projeto de eficiência energética, para outros fins além da medição da fonte incentivada.
h.4 Possuir certificado de calibração.
Obs: A planilha disponibilizada pela CEMIG D para auxílio na elaboração de projetos que serão apresentados nesta CHAMADA PÚBLICA, de uso opcional, não contempla o cálculo da relação custo-benefício para fontes incentivadas, ficando estes cálculos a cargo do proponente.
7.15. ILUMINAÇÃO PÚBLICA
As ações de eficiência energética para iluminação pública consistem no uso de
lâmpadas e equipamentos mais eficientes, podendo envolver a troca de reatores, ignitores, luminárias, relés fotoelétricos, fiação, braços, postes e demais elementos de fixação. A seleção das propostas de projeto obedecerá ao disposto no item 10. No caso específico das propostas de projeto para iluminação pública, estas devem passar obrigatoriamente pela avaliação inicial detalhada da ANEEL, conforme item 6.
As propostas de projeto para iluminação pública deverão ser apresentadas em projeto específico, separadas de outras ações que a prefeitura municipal venha a solicitar. No caso de uma prefeitura municipal objetivar a eficiência energética, tanto em seus prédios próprios, quanto na iluminação pública, estas 2 ações deverão ser apresentadas em propostas de projeto separadas, obrigatoriamente.
Para os cálculos de viabilidade da proposta de projeto, devem ser utilizados os materiais indicados como iluminação pública, constantes no Anexo C. Para o tempo de funcionamento, deve-se considerar o tempo igual a 12 horas/dia durante 365 dias/ano, perfazendo 4.380 horas/ano, conforme item 6 da CHAMADA PÚBLICA. Conforme item 7.2, é obrigatória a utilização de materiais com Selo PROCEL, quando aplicável, bem como a utilização de materiais padronizados, normatizados e classificados como de iluminação pública.
Embora a CEMIG D exija somente requisitos mínimos de performance e o restante da especificação técnica seja de responsabilidade do prefeitura municipal, é obrigatório a observação e aplicabilidade de todas as normas técnicas e recomendações sobre o tema iluminação pública (NBRs, IECs, etc.), buscando garantir padrões de qualidade, viabilidade técnica e financeira, evitando assim problemas nos sistemas de iluminação pública.
Importante: A proposta de projeto deverá estar de acordo com o plano diretor de
iluminação pública do município se houver ou já prever estar adequado a essa possível demanda futura, buscando ao máximo a eficiência, segurança e o bem estar da população.
Além das informações descritas no item 8.1, deverão ser apresentadas informações adicionais específicas para os projetos de iluminação pública.
É necessária a apresentação de pré-projeto ou projeto básico, com memorial descritivo, desenhos técnicos (mapas e plantas) ou croquis detalhados, contendo, no mínimo, as seguintes informações:
Identificação do responsável pelas informações e especificações técnicas, que deverá possuir conhecimentos técnicos de elétrica e iluminação (NBR-5101 e NR-10). Apresentar: nome, CPF, cargo / função, formação técnica, currículo / experiência em iluminação pública.
Localização dos pontos de iluminação pública que serão eficientizados, com o nome das vias, das praças, jardins, parques, quadras esportivas, terminais de ônibus, ciclovias, monumentos e espaços públicos nos quais pertencerem, com distâncias e escalas bem definidas.
Características físicas, históricas e de uso do local, descrevendo o tipo de iluminação que se refere (vias públicas, espaços públicos, especial, de destaque ou ornamental). Locação das luminárias, evidenciando a disposição das mesmas nos espaços públicos. Características luminotécnicas do sistema existente e do sistema eficiente proposto, apresentando as justificativas técnicas que comprovam as melhorias e vantagens obtidas com o emprego do novo sistema proposto.
Caracterização do sistema atual: Tipo e modelo de lâmpadas e de luminárias
existentes, características e especificações técnicas detalhadas. Dados mínimos: fluxo luminoso, eficiência luminosa, temperatura de cor, IRC, vida média, potência, distorção harmônica, fator de potência.
Caracterização do sistema novo proposto: Tipo e modelo de lâmpadas e de
luminárias novas e eficientes, características e especificações técnicas detalhadas. Dados mínimos: fluxo luminoso, eficiência luminosa, temperatura de cor, IRC, vida útil, potência, distorção harmônica, fator de potência, grau de proteção IP, garantia do fabricante. Os proponentes devem apresentar laudos de ensaios realizados para equipamentos conforme NBRs ou IECs aplicáveis. Descrever e especificar tecnicamente os demais equipamentos (relés, reatores, economizadores, braços, luminárias, cabos, elementos de fixação, etc.).
Devem apresentar também:
Classificação da via: Urbanas (local, trânsito rápido, arterial, coletora) ou rurais.
Arranjo das luminárias: Unilateral, bilateral, alternado ou com canteiro central.
Distâncias: Altura de montagem, largura da via, largura do calçamento e espaçamento entre postes.
Cálculos luminotécnicos, apresentando níveis de iluminância e uniformidade.
Declaração do responsável pelas informações de que o sistema eficiente proposto atende os níveis mínimos necessários à iluminação de vias públicas, de acordo com a norma NBR-5101 vigente.
Além das informações descritas no item 8.2, deverão ser apresentadas informações adicionais específicas para os projetos de iluminação pública.
É necessária a apresentação de projeto executivo de iluminação pública, com memorial descritivo, desenhos técnicos (mapas e plantas) e memorial de cálculo luminotécnico. Nesta fase deverá ser apresentada a ART do profissional responsável
obrigatoriamente por uma avaliação inicial detalhada, conforme estabelecido no item 7, Módulo 9 - Avaliação dos projetos e programa, Seção 9.1 - Avaliação Inicial, Item 3.12 - Iluminação Pública.
Os projetos que forem selecionados na CHAMADA PÚBLICA e por algum motivo não tenham sido autorizados e aprovados pela ANEEL, ficarão automaticamente desclassificados.
Todos os custos com o envio de documentação à CEMIG D e à ANEEL e quaisquer outras despesas não previstas pela CHAMADA PÚBLICA, bem como eventuais ajustes no projeto solicitados pela ANEEL, são de responsabilidade do proponente, não sendo de forma alguma reembolsados pela CEMIG D.
7.16. CUSTOS EVITADOS DE ENERGIA E DEMANDA
Este item refere-se ao custo da energia evitada (CEE) e o custo evitado de demanda (CED), que deverão ser utilizados nas propostas de projeto a serem apresentados na presente CHAMADA PÚBLICA. O CEE e o CED variam de acordo com o nível de tensão de fornecimento de energia, sendo que seu valor não depende da modalidade tarifária (convencional, azul, verde ou branca).
Para cálculo da relação custo-benefício (RCB) das propostas de projeto, deverão ser utilizados os valores de CEE e CED da tabela a seguir:
NÍVEL DE TENSÃO DE FORNECIMENTO CEE (R$/MWh) CED (R$/kW ano)
A1 230 kV ou mais - - A2 88 kV a 138 kV 317,21 97,46 A3 69 kV 328,56 250,50 A3a 30 kV a 44 kV 328,60 419,14 A4 2,3 kV a 25 kV 329,57 419,14 AS Subterrâneo 349,36 608,71 B1 Residencial 247,49 909,12 B2 Rural 165,32 633,18
B2 Cooperativa de Eletrificação Rural 159,99 612,74 B2 Serviço Público de Irrigação 148,49 568,72
B3 Demais classes 247,49 947,88
Para IP, como não há tarifa branca, o CEE deve ser calculado tomando como base o CEE do A4 multiplicado por 1,08 e o CED deve ser calculado tomando como base o CED do A4 e multiplicando por 1,2.
Para a valoração dos benefícios de fontes incentivadas, os custos unitários de energia e demanda a serem utilizados são aqueles correspondentes ao ponto de vista do consumidor, ou seja, o valor a ser utilizado é o efetivamente pago na tarifa de energia pelo consumidor, incluindo encargos e impostos, devendo ser utilizado os valores correspondentes à bandeira tarifária verde.
7.17. CÁLCULO DA VIABILIDADE DO PROJETO – RELAÇÃO CUSTO BENEFÍCIO (RCB)
O principal critério para avaliação da viabilidade econômica de um projeto do PEE da ANEEL é a relação custo benefício (RCB) que ele proporciona. O benefício considerado é a valoração da energia economizada e da redução da demanda na ponta durante a vida útil do projeto para o sistema elétrico. O custo são os aportes feitos para a sua realização (do PEE, do consumidor e/ou de terceiros).
O cálculo da viabilidade das “propostas de projetos” apresentadas deverá seguir as regras estabelecidas pelos “Procedimentos do Programa de Eficiência Energética - PROPEE”, observando especialmente o disposto no Módulo 7 – Cálculo da Viabilidade. Deverão ser calculadas a RCB do ponto de vista do PEE, onde os benefícios são comparados aos custos aportados pelo PEE, e a RCB do ponto de vista do projeto, onde os benefícios são comparados a todos os recursos aportados por todos os agentes envolvidos – PEE, consumidor e terceiros. Ainda deverão ser feitos os cálculos sobre a ótica do sistema elétrico, valorando a economia de energia e redução de demanda pelos custos de tarifa apresentados no item 8.15, e sobre a ótica do consumidor, valorando a economia de energia e redução de demanda pelo preço pago pelo consumidor.
7.18. PERÍODO DE EXECUÇÃO DO PROJETO
As propostas de projetos de eficiência energética deverão, obrigatoriamente, observar o período de execução máximo de 12 meses, contados a partir da data de assinatura do instrumento contratual.
No caso de propostas de projeto com fontes incentivadas, o prazo de execução das ações de eficiência energética, bem como da instalação da fonte incentivada, deverá obedecer a período máximo de 12 meses. Em virtude da necessidade de medição da fonte incentivada por período de 12 meses, a etapa 09 - medição do período de determinação da economia excederá tal período. Este tempo de medição deverá ser previsto e os prazos contratuais serão ajustados de acordo.
O cronograma físico para execução das propostas de projetos deverá conter, no mínimo, as seguintes etapas:
Etapa 01: Diagnóstico energético.
Etapa 02: Aquisição de materiais e equipamentos.
Etapa 04: Medição período de linha de base - Plano de M&V.
Etapa 05: Execução das ações de eficiência energética.
Etapa 06: Descarte dos materiais e equipamentos substituídos.
Etapa 07: Ações de marketing.
Etapa 08: Ações de treinamento e capacitação.
Etapa 09: Medição período de determinação da economia - Relatório de M&V.
Etapa 10: Acompanhamento físico e financeiro do projeto (durante todo o projeto).
Etapa 11: Avaliação dos resultados do projeto - Relatório final (prazo mínimo de 1 mês).
O cronograma financeiro para execução das propostas de projetos deverá conter, no mínimo, as seguintes etapas:
Etapa 01: Repasse dos custos com diagnóstico energético.
Etapa 02: Aquisição de materiais e equipamentos.
Etapa 03: Contratação dos serviços.
Etapa 04: Repasse dos custos com medição período de linha de base.
Etapa 05: Repasse dos custos com execução das ações de eficiência energética. Etapa 06: Repasse dos custos com descarte dos materiais e equipamentos substituídos.
Etapa 07: Repasse dos custos com ações de marketing.
Etapa 08: Repasse dos custos com ações de treinamento e capacitação.
Etapa 09: Repasse dos custos com medição período de determinação da economia.
Etapa 10: Acompanhamento do projeto.
Etapa 11: Avaliação dos resultados do projeto.
O efetivo repasse de recurso financeiro por parte da CEMIG, somente ocorrerá após a execução da respectiva etapa pelo Contratado e após a devida aprovação
8. FASES DA CHAMADA PÚBLICA
A presente CHAMADA PÚBLICA de projetos objetiva a seleção de propostas de projetos de eficiência energética, dentro dos critérios estabelecidos pelo PROPEE, elaborado pela ANEEL.
A seleção das propostas de projetos que irão compor o Programa de Eficiência Energética - PEE da CEMIG D foi dividido em 2 fases, sendo a primeira fase de pré-diagnóstico energético e a segunda fase de pré-diagnóstico energético.
8.1. PRIMEIRA FASE: PRÉ-DIAGNÓSTICO ENERGÉTICO
Nesta primeira etapa as empresas proponentes avaliam as ações de eficiência energéticas viáveis através de um pré-diagnóstico energético. O pré-diagnóstico energético é uma etapa imprescindível que antecede à elaboração do projeto e deve conter, no mínimo, as seguintes informações:
a. Apresentação do consumidor e informações sobre suas atividades, bem como o horário de funcionamento de cada unidade consumidora pertencente à proposta de projeto.
b. Apresentação da empresa responsável pela elaboração da proposta de projeto, se for o caso.
c. Apresentação dos objetivos do pré-diagnóstico energético.
d. Apresentação dos insumos energéticos utilizados.
e. Apresentação da estimativa da participação de cada uso final de energia elétrica existente, (por exemplo: iluminação, condicionamento ambiental, sistemas motrizes, refrigeração, etc.) no consumo mensal de energia elétrica da unidade consumidora.
f. Apresentação da avaliação preliminar das instalações físicas e dos procedimentos operacionais da unidade consumidora com foco no consumo de energia elétrica.
g. Apresentação do histórico de consumo de, pelo menos, os últimos 12 meses de cada unidade consumidora a ser beneficiada. Atentar para qual nível de tensão e qual subgrupo tarifário a unidade consumidora pertence (tarifa convencional, azul, verde ou branca), devendo ser apresentadas as informações coerentes de acordo com cada caso.
h. Apresentação da análise preliminar das possíveis oportunidades de economia de energia para os usos finais de energia elétrica escolhidos, descrevendo a situação atual e a proposta.
i. Apresentação da avaliação da economia de energia e redução de demanda na ponta com base nas ações de eficiência energética identificadas. Realizar a avaliação ex ante preliminar, ou seja, calcular a relação custo-benefício (RCB) do projeto com base na avaliação realizada, de acordo com a metodologia estabelecida pela ANEEL, conforme item 6 do presente regulamento.
i.1 Calcular o percentual de economia do consumo de energia elétrica previsto em relação ao consumo anual apurado no histórico de consumo apresentado dos últimos 12 meses.
i.2 Para sistemas de iluminação, deve-se considerar no pré-diagnóstico a procura de evidências quanto ao tipo de reator existente (eletromagnético e/ou eletrônico) e suas respectivas perdas, pois estes dados influenciam na
