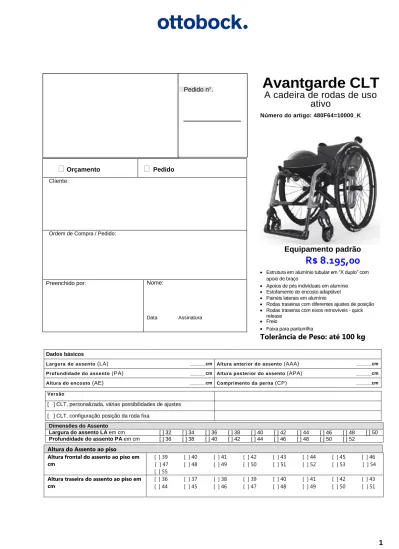

Avantgarde CLT Número do artigo: 480F64=10000_K Orçamento Pedido Equipamento padrão R$ 8.195,00 Tolerância de Peso: até 100 kg Dados básicos

(1)

1 Pedido n.





Orçamento







Pedido



Cliente:

Ordem de Compra / Pedido:

Preenchido por: Nome:

Data Assinatura

Avantgarde CLT

A cadeira de rodas de uso

ativo

Número do artigo: 480F64=10000_K

Equipamento padrão

R$ 8.195,00

 Estrutura em alumínio tubular em “X duplo” com apoio de braço

 Apoios de pés individuais em alumínio

 Estofamento do encosto adaptável

 Painéis laterais em alumínio

 Rodas traseiras com diferentes ajustes de posição

 Rodas traseiras com eixos removíveis - quick release

 Freio

 Faixa para panturrilha

Tolerância de Peso: até 100 kg

Dados básicos

Lar gura do assento (LA) ______cm Altura anterior do assento (AAA) ______cm Profundidade do assento (PA) ______cm Altura posterior do assento (APA) ______cm Altura do encosto (AE) ______cm Comprimento da perna (CP) ______cm

Versão

[ ] CLT, personalizada, várias possibilidades de ajustes

[ ] CLT, configuração posição da roda fixa

Dimensões do Assento

Largura do assento LA em cm [ ] 32 [ ] 34 [ ] 36 [ ] 38 [ ] 40 [ ] 42 [ ] 44 [ ] 46 [ ] 48 [ ] 50

Profundidade do assento PA em cm [ ] 36 [ ] 38 [ ] 40 [ ] 42 [ ] 44 [ ] 46 [ ] 48 [ ] 50 [ ] 52

Altura do Assento ao piso

Altura frontal do assento ao piso em cm

[ ] 39 [ ] 40 [ ] 41 [ ] 42 [ ] 43 [ ] 44 [ ] 45 [ ] 46 [ ] 47

[ ] 55

[ ] 48 [ ] 49 [ ] 50 [ ] 51 [ ] 52 [ ] 53 [ ] 54

Altura traseira do assento ao piso em cm

[ ] 36 [ ] 37 [ ] 38 [ ] 39 [ ] 40 [ ] 41 [ ] 42 [ ] 43 [ ] 44

(2)

2

Informações

Tabela da Altura do Assento

Os valores indicados estão arredondados e foram estabelecidos em base teórica. Desvio máximo: 1 cm. Altura do assento anterior depende do tamanho da roda escolhida, garfo da roda e posição de montagem. Consulte a tabela com a altura do assento!

Especificado com o assento a 0°, sem almofada.

Posição horizontal do adaptador da roda de acionamento: ver esquema.

A altura do assento posterior (PSH)

depende do tamanho da roda escolhido e da posição de montagem no adaptador da roda de acionamento. Consulte a tabela da altura do assento!

Altura do Assento Anterior

Garfo da Roda Dianteira, curto

Dia da roda dianteira 3" Dia da roda dianteira 4" Dia da roda dianteira 5" Dia da roda dianteira 5.5" Dia da roda dianteira 6" Dia da roda dianteira 7"

Garfo da Roda Dianteira, longo

Dia da roda dianteira 3" Dia da roda dianteira 4" Dia da roda dianteira 5" Dia da roda dianteira 5.5" Dia da roda dianteira 6" Dia da roda dianteira 7"

Faixa de Regulagem 38 – 47 cm 39 – 48 cm 40 – 50 cm 44 – 50 cm 42 – 51 cm 48 – 52 cm 42 – 50 cm 42 – 52 cm 43 – 53 cm 43 – 54 cm 44 – 54 cm 45 – 55 cm

Altura assento posterior

Aro da roda traseira Faixa de Regulagem

22” 36 – 47 cm

24” 38 – 49 cm

(3)

3

Fechamento frontal do quadro

MA 01 [ ] 70º

MA 02 [ ] 70º, Deslocamento de 2 cm, a partir do assento com largura de 34 cm (sobre o suporte do apoio de pés)

MA 03 [ ] 80°

MA 04 [ ] 80°, deslocamento de 2 cm, a partir do assento com largura de 34 cm (sobre o suporte do apoio de pés)

MA 05 [ ] 90°, sem apoio para os pés

Acessórios da estrutura (para versão CLT personalizada) Valor Adicional

MA 50 [ ] Rodas de transito R$ 420,00

MA 51 [ ] Apoio de pé para o condutor (Tip Assist.), direito R$ 154,00

MA 52 [ ] Apoio de pé para o condutor (Tip Assist.), esquerdo R$ 154,00

MA 55 [ ] Anti-tombo, direito R$ 329,00

MA 56 [ ] Anti-tombo, esquerdo R$ 329,00

MA 57 [ ] Suporte para muleta, direito R$ 173,00

MA 58 [ ] Suporte para muleta, esquerdo R$ 173,00

Roda dianteira Dimensões em mm Valor Adicional

MF 01 [ ] Gel 3", dura (70 x 25) –

MF 02 [ ] Borracha maciça 4", cinza (100 x 32) –

MF 21 [ ] Transparente light 4” (luminosa) (100 x 24) R$ 178,00

MF 35 [ ] Soft Roll macia 4”, alumínio (100 x 38) R$ 430,00

MF 03 [ ] Borracha maciça de 5", cinza (125 x 32) –

MF 04 [ ] Macia 5.5", cinza (140 x 40) –

MF 05 [ ] Pneu com câmara (inflável) 6” (150 x 30) –

MF 06 [ ] Borracha maciça de 6" (155 x 33) –

MF 07 [ ] Pneu com câmara (inflável) 7” (180 x 45) (garfo da roda dianteira longo) –

MF 08 [ ] Borracha maciça 7", cinza (175 x 40) (garfo da roda dianteira longo) –

Garfo da Roda Dianteira Valor adicional

MF 80 [ ] Longo –

MF 81 [ ] Curto –

MX 30 [ ] Com sistema de suspensão, Froglegs R$ 1.219,00

Eixo da Roda Dianteira Valor adicional

MF 90 [ ] Garfos da roda dianteira com eixos fixos –

MF 91 [ ] Garfos da roda dianteira com eixos removível (quick release) R$ 320,00

Roda Traseira Valor adicional

MG 01 [ ] 22” –

MG 02 [ ] 24” -

MG 00 [ ] 25” -

Cambagem da Roda traseira

Versão personalizada [ ] 0 [ ] 2 [ ] 3 [ ] 4

Versão posição da fixa [ ] 0 [ ] 2,5

Posição horizontal da Roda Traseira

(4)

4

Informações

MA 55/56 Anti-tombo MA 5 1/52 Apoio de pé para o

condutor(Tip Assist.),

MA 57/58 Suporte para muleta MA 50 Rodas de transito

MA 60 Almofada da estrutura MB 03 Apoio de pés único MB 06 Apóio de pé tubular MB 08 Apoio de pés com

anti-derrpante

MB 73 Anteparo para calcanhar MB 15 Bolso “business” para

objetos

MC 14 Estofamento adaptável

Com faixas tensorasl

MD 56 Punho dobrável

(5)

5

Roda Traseira 22" 24" 25" Valor adicional

MG 06 [ ] Padrão - Aro tubular • • • –

MG 10 [ ] Spinergy SPOX • • R$ 1.335,00

MG 11 [ ] Spinergy LX • R$ 2.284,00

MG 12 [ ] Roda Hurricane com anel de impulso em alumínio _{(não disponível com os pneus PU)} • R$ 288,00

MG 13 [ ] Roda Hurricane com anel de impulso em aço inoxidável _{(não disponível com os pneus PU)} • R$ 335,00

MG 14 [ ] Roda Mountain bike (24“, pneus Schwalbe Landcruiser, aro de impulso _{anodizado preto, sem protetor de raios)} • R$ 954,00

MG 15 [ ] Infinity Ultralight • • • -

Pneus 22" 24" 25" Valor adicional

MG 31 _{[ ]} Pneu Schwalbe RightRun, banda lisa, 1” • • • –

MG 32 [ ] Pneu Schwalbe HS288, banda áspera, 1” • • –

MG 33 [ ] Schwalbe DownTown, banda assimétrica, 1", preto • –

MG 36 _{[ ]} Schwalbe Airborne • • R$ 263,00

MG 37 [ ] Schwalbe Marathon Plus Evolution, 1", anti-furo • • • R$ 105,00

Aro de impulsão 22" 24" 25" Valor adicional

MG 50 _{[ ]} Alumínio, preto • • • –

MG 52 [ ] Alumínio, prata anodizado • • • R$ 30,00

MG 54 [ ] Revestimento de borracha • • • R$ 430,00

MG 56 [ ] Aço Inoxidável, polido • • • R$ 159,00

MG 58 _{[ ]} Titânio polido • • • R$ 1.198,00

MG 60 _{[ ]} Top Grip, alto • • • R$ 430,00

Posição de montagem do Aro de impulsão na roda

MG 70 [ ] Posição estreita de montagem (2,0 cm) MG 71 [ ] Posição larga de montagem (3,0 cm)

Extensor da distância entre eixos inclusive adaptador da trava da roda Valor adicional

MG 86 _{[ ]} Com dois eixos - Versão apenas para distância entre eixos longa R$ 669,00

MG 82 [ ] Versão para adaptação de hand bike R$ 708,00

MG 46 [ ] Sem -

Sistema do eixo removível da roda traseira

MG 27 [ ] Quick release –

MG 28 [ ] Quick relase para tetraplégico R$ 339,00

Acessórios da Roda Traseira Valor adicional

MG 84 [ ] Capa de silicone para aro de impulso, 24” R$ 320,00

MG 87 [ ] Bomba pneumática de alta pressão, 14 bar R$ 320,00

MG 88 [ ] Bomba Airman, acionada por bateria R$ 494,00

Sistema de Amortecedor Valor adicional

MG 97 [ ] Amortecimento "suave" (até to 60 kg) R$ 1.193,00

MG 98 [ ] Amortecimento "médio" (61 kg – 100 kg) R$ 1.193,00

Freio Valor adicional

MH 01 [ ] Padrão longo, dobrável -–

MH 02 [ ] Padrão curto, dobrável - –

(6)

6

Informações

ME 02 Protetor de roupas ME 06 Painel lateral com apoio de

braço

ME 01 Painel lateral padrão ME 50 Apoio de braço almofadado

MX 30 Suspensão dianteira

Froglegs

MH 01 Freio, dobrável MH 10 Extensor da alavanca freio MG 28 Eixo de quick release para

tetraplégicos

MG 86 Extensor da distância entre

eixos

MG 97 – 99 Sistema de

amortecedor da roda traseira

(7)

7

Acessórios do Freio Valor adicional

MH 10 [ ] Extensor para freio R$ 108,00

Altura do Encosto Valor adicional

[ ] 25 [ ] 27,5 [ ] 30 [ ] 32,5 [ ] 35 [ ] 37,5 [ ] 40 [ ] 42,5 [ ] 45 [ ] 47,5 [ ] 50 –

Sistema do Encosto Valor adicional

MD 01 [ ] Tubos do encosto retos, podem ser ajustado em diferentes alturas

-MD 09 [ ] Encosto com curva lombar, altura ajustável - para altura do encosto a partir de 35cm

-MD 10 [ ] Encosto ajustável em diferentes ângulos podem ser ajustados a incrementos de 6 (-15° a +9°) –

para altura do encosto a partir de 30 cm R$ 683,00

MD 12 [ ] Encosto da versão de posição fixa da roda traseira

com ângulo de: [ ] 0° [ ] -5° [ ] -10° [ ] -15° [ ] personalizado (produção individual) R$ 288,00

Estofamento do encosto Valor adicional

MD 05 [ ] Soldado por alta frequência, adaptável –

MD 03 [ ] Costurado, adaptável

R$ 144,00

MD 32 [ ] Backster (Encosto rígido). Ângulo de ajuste [ ] 0° [ ] 5° [ ] 10° [ ] 15° R$ 1.640,00

MD 06 [ ] Sem –

Estofamento do encosto com tecido de enchimento para estofamento costurado Valor adicional

MD 72 [ ] Sim R$ 250,00

MD 73 [ ] Não –

Acessórios do Encosto Valor adicional

MD 33 [ ] Apoio fixo largo. [ ] direito [ ] esquerdo R$ 498,00

MD 34 [ ] Apoio fixo curto. [ ] direito [ ] esquerdo R$ 498,00

MD 35 [ ] Suporte oscilatório. [ ] direito [ ] esquerdo R$ 564,00

MD 36 [ ] Kit de Almofada lateral / lombar R$ 130,00

Punhos para versão personalizada Valor adicional

MD 51 [ ] Fixo, longo –

MD 50 [ ] _{Fixo, curto} _–

MD 52 [ ] Telescópico, longo R$ 464,00

MD 53 [ ] Telescópico, curto R$ 464,00

MD 55 [ ] _{Altura ajustável / removível}_{R$ 554,00}

MD 56 [ ] Dobrável (a partir de altura do encosto de 30 cm) R$ 338,00

MD 59 [ ] _Sem _–

Protetor Lateral de roupas Valor adicional

ME 01 [ ] Padrão, alumínio, sem aba –

ME 02 [ ] Alumínio com aba R$ 153,00

ME 04 [ ] Protetor de roupa em carbono R$ 1.634,00

ME 05 [ ] Protetor de roupa com apoio de braço, curto R$925,00

ME 06 [ ] Protetor de roupa com apoio de braço, longo R$ 925,00

ME 11 [ ] Protetor de roupa encaixado com apoio de braço R$ 173,00

Acessórios do Painel Lateral Valor adicional

ME 50 [ ] Apoio de braço, almofadado, oscilante, diversas regulagens de altura [ ] curto [ ] longo R$ 900,00

ME 60 [ ] Mesa de atividades (Bandeja) R$ 900,00

Estofamento do Assento Valor adicional

MC 13 [ ] Estofamento de nylon, duas partes -

MC 14 [ ] Estofamento de nylon, adaptável R$ 304,00

MC 15 [ ] Estofamento business do assento (diversos bolsos de armazenagem) R$ 115,00

(8)

-8

Informações

MF 01 Roda dianteira Gel 3" MF 02 Roda dianteira de borracha

maciça de 4”

MF 21 Roda transparente de 4" MF 35 Roda dianteira soft roll 4”

MF 03 Roda dianteira de borracha

maciça de 5"

MF 36 Roda dianteira soft roll 5" MF 04 Roda dianteira macia 5.5" MF 06 Roda dianteira de borracha

maciça de 6"

MF 05 6" MF 37 Roda dianteira soft roll 6" MF 08 Roda dianteira de borracha

maciça de 7"

MF 07 Pneu de 7"

MG 10 Spinergy SPOX MD 10 Spinergy SPOX MG 06 Aro tubular MG 12/13 Aro Hurricane

MX 21 Roda de carbono Xentis

Kappa

(9)

9

Almofada do Assento Valor adicional

MC 01 [ ] Assento padrão [ ] 3 cm [ ] 5 cm R$ 304,00

MC 04 [ ] Almofada Terra R$ 695,00

MC 05 [ ] Almofada Terra Aquos R$ 788,00

MC 07 [ ] Almofada Aerius R$ 1.158,00

Comprimento da perna em cm (sem considerar a almofada do assento) Valor adicional

Comprimento da perna (CP) em cm _________________ (faixa de regulagem possível: 16 – 51 cm) –

Apoio para os pés Valor adicional

MB 01 [ ] Apoio único para o pé, ângulo ajustável, prof. 12,5 cm (a partir de 32 cm)

-MB 07 [ ] Apoio único para o pé, ângulo ajustável, prof. 12,5 cm, anti-derrapante (a partir de 32 cm) R$ 144,00

MB 03 [ ] Apoio único para o pé, ângulo ajustável, prof. 16 cm (a partir de 32 cm) R$ 144,00

MB 08 [ ] Apoio único para o pé, ângulo ajustável, prof. 16 cm, anti-derrapante (a partir de 32 cm) R$ 288,00

MB 06 [ ] Apoio único para o pé, tubular (a partir de 32 cm) R$ 173,00

MB 20 [ ] Apoio único para pé para comprimento de pernas curto (16 – 31 cm) -

Acessórios para apoio para os pés Valor adicional

MB 73 [ ] Anteparo para calcanhar R$ 128,00

Outros acessórios Valor adicional

MZ 51 [ ] Cinto com fecho metálico R$ 220,00

MZ 52 [ ] Kit de ferramentas R$ 144,00

MZ 59 [ ] Bolsa para telefone celular R$ 54,00

Protetores de Raios Valor adicional

MG 90 [ ] Protetor de raios, transparente R$ 413,00

MG 91 [ ] Protetor de raios, Eye Catcher R$ 530,00

MG 92 [ ] Protetor de raios, Flower Power R$ 530,00

MG 93 [ ] Protetor de raios, Clown R$ 530,00

MG 94 [ ] Protetor de raios, Fire R$ 530,00

MG 96 [ ] Protetor de raios, Gecko R$ 530,00

Cores para a Estrutura

001 [ ] Prata brilhante - Brilliant silver 002 [ ] Antracito metálico - Anthracite metallic

003 [ ] Preto profundo - Deep black 004 [ ] Azul gelo – Ice Blue

005 [ ] Laranja claro cintilante - Sparkle light orange 028 [ ] Arco-íris – Rainbow

009 [ ] Vinho cintilante - Dormant vinho sparkle 010 [ ] Azul marinho - Dormant marine blue

012 [ ] Azul celeste - Dormant sky blue 013 [ ] Preto fosco - Deep black matte

014 [ ] Vermelho metálico - Candy red 015 [ ] Clear reptile glossy - Clear reptile glossy

019 [ ] Branco perolizado - White pearl 021 [ ] Verde maça - Sparkle granny smith

032 [ ] Azul Metalizado – _{Pure metal blue} R$ 1.193,00 033 [ ] Verde Metalizado- _{Pure metal Green} R$ 1.193,00

034 [ ] Bronze Metalizado_{Pure metal bronze}– R$ 1.193,00 035 [ ] Vermelho Metalizado- _{Pure metal red} R$ 1.193,00

Acessórios Especiais Valor adicional

MA 60 [ ] Almofada da estrutura (Capa para estrutura anterior ) [ ] longa [ ] curta R$ 159,00

MZ 93 [ ] Mochila R$ 173,00

MZ 90 [ ] Led luminoso do bico da câmera de ar, vermelho R$ 73,00
