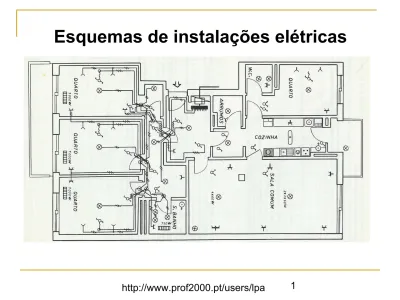

Esquemas de instalações elétricas.

(1)

(2)

Interrupção simples

É empregue sempre que se deseja comandar de um só lugar um único circuito, com uma ou mais lâmpadas.

(3)

Esquema funcional

Apenas considera as funções da aparelhagem na montagem a realizar sem ter em conta a sua posição relativa. Tem a vantagem de mostrar quer o funcionamento quer as ligações principais, sem cruzamento de linhas, o que por si torna mais fácil a análise eléctrica do circuito.

N – Neutro (potencial eléctrico de 0 Volt) F – Fase (potencial eléctrico de 230 Volt)

O Neutro liga diretamente ao recetor A Fase liga ao aparelho de comando, sai do aparelho de comando e vai ligar ao recetor. O recetor só funciona se chegar o Neutro e Fase.

(4)

http://www.prof2000.pt/use

rs/lpa 4

Esquema unifilar

A representação unifilar tem uma simbologia própria e simplificada mas não nos indica o modo de ligação nas montagens de forma a compreendermos o seu funcionamento. Dá-nos, contudo, indicações úteis sobre o percurso da instalação, elementos que a constituem e a sua localização.

A simplicidade desta representação, faz com que ela seja utilizada no desenho das plantas de edifícios, para a elaboração do respectivo projecto eléctrico da instalação.

(5)

Esquema arquitetural

Quando o traçado das canalizações e localização dos restantes elementos da

instalação (caixas de derivação, aparelhos de comando, aparelhos de utilização, etc.) é executado em plantas, o esquema daí resultante diz-se arquitectural.

Troço de parede com um vão de janela Porta com um batente

(6)

rs/lpa 6

Esquema multifilar

Indica-nos a forma e ligação entre os vários aparelhos e elementos do circuito, tendo também simbologia bem definida e geralmente diferente da representação unifilar. 230 V ~ N F PE

O condutor de proteção elétrica (PE), segundo as Regras Técnicas de

(7)

(8)

http://www.prof2000.pt/use rs/lpa 8

Material necessário

Caixa de aparelhagem Tubo IRL Braçadeiras Caixa de derivação Boquilhas Interruptor simples Suporte de lâmpada Lâmpada economizadora Placa de ligadores Condutor H07V-U

(9)

Interrupção simples com

lâmpada fluorescente

Ao contrário das lâmpadas de incandescência, as lâmpadas fluorescentes necessitam de um balastro eletromagnético e arrancador ou de um balastro eletrónico para arrancarem.

(10)

rs/lpa 10

Esquema funcional

F N

N – Neutro (potencial de 0 Volt) F – Fase (potencial de 230 Volt)

Balastro

eletromagnético

Arrancador

(11)

(12)

rs/lpa 12

Esquema arquitetural

Porta

com um

batente Troço de _{parede com}

um vão de

(13)

Esquema multifilar

230 V ~

(14)

Material necessário

Tubo VD Braçadeiras Caixa de derivação Boquilhas Caixa de aparelhagem Condutor H07V-U Arrancador Balastro Lâmpada fluorescente Suportes lâmpada fluorescente Interruptor simples

(15)

Comutação de lustre

É empregue sempre que se deseja comandar de um só lugar dois circuitos, com uma ou mais lâmpadas.

(16)

rs/lpa 16

Esquema funcional

Ponto comum do comutador

(17)

(18)

Esquema arquitetural

3 Porta com um batente 3

(19)

Esquema multifilar

230 V ~ Ponto comum do comutador PE

(20)

Implementação da instalação

N F Ponto comum do comutador

(21)

Material necessário

Tubo VD Caixa de derivação Boquilhas Caixa de aparelhagem Suporte de lâmpada Comutador de lustre Ligador de torção Braçadeira de encaixe Lâmpada economizadora Condutor H07V-U

(22)

Comutação de escada ou

de quarto

Montagem que tem por objectivo o comando de um só circuito eléctrico de dois sítios

diferentes.

As escadas, quartos, certos corredores e salas com duas entradas são exemplos de locais onde, por funcionalidade e comodidade, as lâmpadas devem ser comandadas de dois locais diferentes. Acende-se na “entrada”, apaga-se na “saída” e vice – versa.

(23)

Esquema funcional

N – Neutro (potencial eléctrico de 0 Volt) F – Fase (potencial eléctrico de 230 Volt) Ponto comum do

comutador

Ponto comum do comutador

(24)

rs/lpa 24

(25)

Esquema arquitetural

Porta com um Troço de parede com um vão de janela

(26)

Esquema multifilar

Ponto comum do comutador 230 V ~ N F PE

(27)

Implementação da instalação

N

(28)

Material necessário

Tubo VD Braçadeiras Caixa de derivação Boquilhas Caixa de aparelhagem Comutador de escada Ligadores automáticos Suporte de lâmpada Lâmpada economizadora Condutor H07V-U

(29)

Comutação de escada com inversor

Montagem que tem por objectivo o comando de um só circuito eléctrico de mais de dois sítios diferentes.

Utilizamos um inversor por cada ponto de comando que queremos mais. Por

exemplo, se pretender comandar o mesmo circuito elétrico de 5 sítios diferentes terei que utilizar dois comutadores de escada e três inversores.

(30)

rs/lpa 30

Esquema funcional

(31)

(32)

Esquema arquitetural

4 Parede Porta

(33)

Esquema multifilar

230 V ~ N F PE

(34)

rs/lpa 34

Implementação da instalação

N

(35)

Material necessário

Tubo VD Caixa de derivação Boquilhas Caixa de aparelhagem Comutador de escada Ligadores automáticos Suporte de lâmpada Braçadeira de encaixe Lâmpada economizadora Condutor H07V-U

(36)

Dupla comutação de escada

Utiliza-se quando se pretende comandar dois circuitos eléctricos de dois sítios diferentes.

(37)

Esquema funcional

(38)

rs/lpa 38

(39)

(40)

rs/lpa 40

(41)

Material necessário

Tubo VD Braçadeiras Caixa de derivação Boquilhas Caixa de aparelhagem Lâmpada de Suporte de lâmpada Comutador de escada duplo Condutor H07V-U

(42)

rs/lpa 42

Telerrutor

Tem como função comandar um circuito eléctrico de vários sítios, através de botões de pressão.

As instalações com comando por telerrutor substituem os

comutadores/inversores por botões de pressão, originando uma redução do número de condutores e de custos.

(43)

Esquema funcional

N – Neutro (potencial eléctrico de 0 Volt) Telerruptor

(44)

Esquema unifilar

230 V ~ 3

(45)

Esquema arquitetural

Parede

Porta

(46)

Esquema multifilar

N PE F

(47)

Material necessário

Tubo VD Braçadeiras Caixa de derivação Boquilhas Caixa de aparelhagem Suporte de lâmpada Botão de pressão Telerrutor Lâmpada economizadora Condutor H07V-U

(48)

Automático de escada

O automático de escada é um aparelho controlado à distância, por botões de pressão, que comanda um circuito e o faz de seguida abrir automaticamente ao fim de um determinado tempo.

Tem como função evitar que as lâmpadas das escadas de imóveis com vários andares fiquem, por esquecimento, constantemente ligadas.

(49)

Esquema funcional

N – Neutro (potencial eléctrico de 0 Volt)

Posições seleccionáveis no automático de escada:

P – Permanente D – Desligado M - Manual

(50)

rs/lpa 50

(51)

Esquema arquitectural

(52)

Esquema multifilar

N PE F L 1 2 N

(53)

Material necessário

Tubo VD Braçadeiras Caixa de derivação Boquilhas Caixa de aparelhagem Suporte de lâmpada Lâmpada de incandescência Botão de pressão Automático de escada Condutor H07V-U

(54)

Tomadas monofásicas

com terminal de terra

Actualmente, todas as tomadas a serem instaladas nas habitações devem possuir terminal de terra,

(55)

(56)

rs/lpa 56

Esquema unifilar

(57)

(58)

rs/lpa 58

Esquema multifilar

(sem repicagem)

P – Condutor de protecção elétrica F – Fase

(59)

Implementação da instalação

F N P

(60)

rs/lpa 60

Esquema multifilar

(com repicagem)

230 V ~

N

F PE

A repicagem dos condutores, isto é, a ligação, aos terminais de um equipamento, de condutores destinados a alimentar outros equipamentos, é permitida nos terminais das

tomadas de corrente se esses terminais forem especialmente previstos para esse fim (como é o caso de certas tomadas).

(61)

Material necessário

Caixa de derivação Boquilhas Caixa de aparelhagem Condutor H07V-U 2,5 mm2 Tomada monofásica com terra Tubo VD Braçadeiras

(62)

Campainha comandada

por botão de pressão

Os circuitos de sinalização funcionam normalmente a tensão reduzida, sendo para tal necessário intercalar um

transformador que transforme a tensão da rede (230 V ~) em valores adequados aos receptores (geralmente de 3, 5, 8, 12 ou 24 V ~).

(63)

Esquema funcional

N – Neutro (potencial eléctrico de 0 Volt) 230 V ~

3V 5V

(64)

rs/lpa 64

(65)

Esquema arquitectural

Hall de entrada

Porta de entrada

(66)

rs/lpa 66

(67)

Material necessário

Tubo VD Braçadeiras Caixa de derivação Boquilhas Caixa de aparelhagem

Botão de pressão Transformador Condutor H07V-U 1,5 mm2_(Primário)

Condutor H05V-U 0,5 mm2 (Secundário)

(68)

Quadro indicador

de chamada

Quando há necessidade de chamar de vários locais, deve ter-se a possibilidade de saber donde provém a chamada. Recorre-se por isso em escolas, hospitais, hotéis, etc., aos quadros indicadores de chamada ou quadro de alvos que podem ser de identificadores mecânicos ou luminosos.

(69)

(70)

rs/lpa 70

Esquema unifilar

(71)

(72)

rs/lpa 72

(73)

Material necessário

Tubo VD Braçadeiras Caixa de derivação Boquilhas Caixa de aparelhagem Botão de pressão Transformador Campainha

Quadro indicador de chamada Condutor H07V-U 1,5 mm2_(Primário)

(74)

Telefone de porta

A situação mais comum, quer em vivendas quer em

apartamentos, consiste na colocação de telefones de porta que permitem comunicar com o interior do imóvel através de telefones internos.

(75)

Constituição

Unidade de alimentação

(76)

rs/lpa 76

Posto interior

Botão do trinco

(77)

Posto exterior

Botão de chamada Porta etiquetas Micro/Altifalante

(78)

rs/lpa 78

Unidade de alimentação

A alimentação para os circuitos de conversação (que funcionam em corrente contínua) é diferente da alimentação do trinco eléctrico e campainha de

chamada (que funcionam em corrente alternada).

230 V 0 V ~ + 6 V _ 0 V 6 V ~ 12 V

À unidade de alimentação é aplicada a tensão da rede (230 Volt) e na saída temos a rectificação da corrente alternada bem como tensão alternada reduzida.

(79)

Trinco eléctrico

A abertura de portas de entrada de prédios pode ser efectuada à distância através de um trinco eléctrico.

O seu funcionamento é feito sempre por meio de uma bobina que, quando alimentada, faz destravar um sistema permitindo a abertura da lingueta da porta.

Quando a bobina é alimentada, atrai o travão superior que destrava por sua vez a lingueta. Empurrando-se a porta ela pode abrir.

Bobina Lingueta

(80)

rs/lpa 80

Ligações e funcionamento

Pressionando o botão de pressão do andar pretendido do posto exterior (porta) tocará a campainha

incorporada no posto interior (apartamento).

Ao levantar o telefone do posto interior (apartamento), interrompe-se o circuito de chamada (campainha) e

estabelece-se automaticamente a comunicação entre o andar e a porta de entrada através do microfone e do altifalante.

Caso se pretenda a abertura da porta de entrada, bastará pressionar o botão respectivo que se encontra no posto interior que irá accionar o trinco

eléctrico. 1º Andar 2º Andar 1º Andar 2º Andar Patamar

(81)

Material necessário

Tubo VD Braçadeiras Caixa de derivação Boquilhas Caixa de aparelhagem Botão de pressão Posto interior Posto exterior
