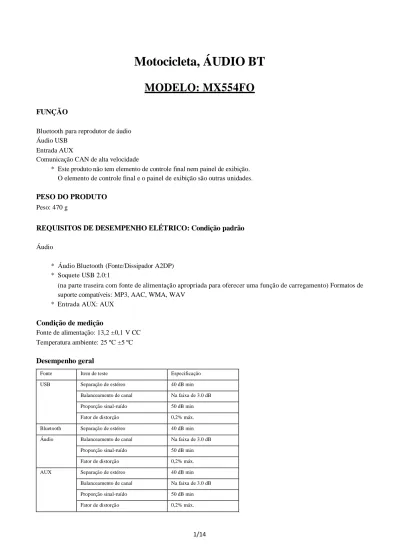

Motocicleta, ÁUDIO BT
MODELO: MX554FO
FUNÇÃOBluetooth para reprodutor de áudio Áudio USB
Entrada AUX
Comunicação CAN de alta velocidade
* Este produto não tem elemento de controle final nem painel de exibição. O elemento de controle final e o painel de exibição são outras unidades. PESO DO PRODUTO
Peso: 470 g
REQUISITOS DE DESEMPENHO ELÉTRICO: Condição padrão Áudio
* Áudio Bluetooth (Fonte/Dissipador A2DP) * Soquete USB 2.0:1
(na parte traseira com fonte de alimentação apropriada para oferecer uma função de carregamento) Formatos de suporte compatíveis: MP3, AAC, WMA, WAV
* Entrada AUX: AUX Condição de medição
Fonte de alimentação: 13,2 ±0,1 V CC Temperatura ambiente: 25 ºC ±5 ºC Desempenho geral
Fonte Item de teste Especificação
USB Separação de estéreo 40 dB min
Balanceamento de canal Na faixa de 3.0 dB
Proporção sinal-ruído 50 dB min
Fator de distorção 0,2% máx.
Bluetooth Separação de estéreo 40 dB min
Áudio Balanceamento de canal Na faixa de 3.0 dB
Proporção sinal-ruído 50 dB min
Fator de distorção 0,2% máx.
AUX Separação de estéreo 40 dB min
Balanceamento de canal Na faixa de 3.0 dB
◆Fotografia da unidade
◆Conector de alimentação
Alto-falantes
◆Arquitetura do comutador (não fornecido)
TRAC VOLUME MODE MUTE AUDIO (Branco) (Branco/Preto) (Cinza) (Cinza/Preto) Alto-falante Esquerda Alto-falante Direito LIGADO GND +12V Conector de alimentação Conexão Preto GND Amarelo e Vermelho – 12V
1. Geral 1-1. Bateria
1-2. IGN LIGADO/DESLIGADO
1-3. ALIMENTAÇÃO LIGADA/DESLIGADA 1-4. Alteração do MODO DE ÁUDIO
1-1. Bateria
1-1-1. Conexão da bateria
Para passar para o modo de operação se a bateria estiver conectada, faça a inicialização, dependendo do estado da IGN. Configurações de fábrica de função aplicadas à conexão inicial da bateria.
<T abela 1-1>
№ Item valor inicial
1 LIGADO DESLIGADO
2 MODO DE ÁUDIO MODO 1
3 Valores de VOLUME 1
4 Configuração de SVC MID
5 Regeneração de ID da pasta USB RAIZ
6 Regeneração de ID do arquivo USB 1
7 Posição de reprodução de USB (P-TIME) 0:00:00
8 Posição de reprodução de áudio BT Incerta
9 Emparelhamento Não registrado
10 MUTE vinculado à velocidade do carro DESLIGADO
11 Configuração de pulso da velocidade do veículo Conjunto 1
As configurações de função retidas são aplicadas nas seguintes reconexões de bateria. 1-1-2. Detecção de baixa tensão
O estado da bateria do veículo é observado e os seguintes controles são feitos de acordo com o estado da tensão. 1) A operação é interrompida quando chega a +6,8 V (valor aproximado) como é mostrado abaixo.
2) A operação é reiniciada quanto volta a +7,2 V (valor aproximado). 1-2. IGN LIGADO/DESLIGADO
O estado da IGN do veículo é detectado e o controle é feito de acordo com o estado. 1-2-1. IGN LIGADO
IGN LIGADO do estado de transição IGN DESLIGADO normalmente fora do estado de espera. Depois de voltar ao estado normal, ele opera de acordo com a configuração de ALIMENTAÇÃO. 1-2-2. IGN DESLIGADO
As configurações de função são preservadas ao passar para IGN DESLIGADO de IGN LIGADO; a operação é interrompida e alterada de acordo com o estado da espera.
A operação TECLA fica inválida durante IGN DESLIGADO. 1-3. ALIMENTAÇÃO LIGADA/DESLIGADA
A TECLA ALIMENTAÇÃO fica ativada com IGN LIGADO. Ele funciona por meio da operação da TECLA ALIMENTAÇÃO de acordo com o estado de ALIMENTAÇÃO LIGADA/DESLIGADA.
1-3-1. ALIMENTAÇÃO LIGADA
Se a TECLA ALIMENTAÇÃO for operada durante ALIMENTAÇÃO DESLIGADA, o estado passará para ALIMENTAÇÃO LIGADA.
A operação é iniciada a partir da inicialização ou do estado anterior ao se LIGAR A ALIMENTAÇÃO.
As operações de TECLA, que não são a TECLA ALIMENTAÇÃO, também são ativadas quando a ALIMENTAÇÃO é LIGADA.
1-3-2. ALIMENTAÇÃO DESLIGADA
Se a TECLA ALIMENTAÇÃO for operada durante ALIMENTAÇÃO LIGADA, o estado passará para ALIMENTAÇÃO DESLIGADA.
As configurações de função são preservadas quando ALIMENTAÇÃO é DESLIGADA e a operação é interrompida. As operações de TECLA, que não são TECLA ALIMENTAÇÃO, ficam inválidas quando a ALIMENTAÇÃO é LIGADA.
1-3-3. Está iniciando.
・O caso que não puder ser operado enquanto a UNIDADE DE ÁUDIO estiver processando a inicialização no momento de ALIMENTAÇÃO LIGADA será considerado "Iniciando".
・O indicador que pisca na inicialização mostra o indicador de modo e o indicador de saída ao mesmo tempo. ・Apenas a operação da TECLA ALIMENTAÇÃO funciona durante a inicialização.
・O indicador é desativado quando a TECLA ALIMENTAÇÃO é pressionada durante a inicialização e se torna ALIMENTAÇÃO DESLIGADA.
・Mesmo se a TECLA ALIMENTAÇÃO for pressionada durante a inicialização, a função de operação do pulso padrão não funciona.
・A saída BEEP, a saída do alto-falante, a saída do fone de ouvido e a saída do fone de ouvido BT são interrompidas durante a inicialização.
・Depois que o processamento da partida for concluído, ela se tornará ALIMENTAÇÃO LIGADA. 1-4. Alteração do MODO DE ÁUDIO
1-4-1. A ordem de alteração do MODO DE ÁUDIO
Ela muda para cada modo de ÁUDIO operando a TECLA “MODE" na operação normal.
<Tabela 1-4-1-1>Modo ÁUDIO
MODO FONTE SAÍDA
1 USB Alto-falante 2 Fone de ouvido BT 3 Áudio BT Alto-falante 4 Fone de ouvido BT
Ele muda para cada modo independentemente da conexão de um smartphone e de um fone de ouvido BT. A conexão indica o estado da comunicação entre os equipamentos que estão sendo emparelhados.
2. Série USB
2-1. Transição da operação
2-2. Explicação da operação de cada função 2-1. Transição da operação
2-1-1. Modo indeterminado da memória USB e transição da operação
<Tabela 2-1-1> Modo desbloqueado da memória USB, transição da operação de reprodução
MODO TECLA USB não conectado USB durante detecção de dispositivo USB
durante reprodução normal ALIMENTAÇÃO Menos de 1,0 s ALIMENTAÇÃO DESLIGADA ALIMENTAÇÃO DESLIGADA ALIMENTAÇÃO DESLIGADA Mais de 1,0 s Transição para o MODO de
emparelhamento
Transição para o MODO de emparelhamento
Transição para o MODO de emparelhamento
Mais de 10 s - - -
MODO Menos de 1,0 s Troca de MODO Troca de MODO Troca de MODO
Mais de 1,0 s - - -
Mais de 10 s Apagar dispositivo de emparelhamento Apagar dispositivo de emparelhamento Apagar dispositivo de emparelhamento MUTE Menos de 1,0 s MUTE LIGADO/DESLIGADO MUTE LIGADO/DESLIGADO MUTE LIGADO/DESLIGADO
Mais de 1,0 s Troca de SVC Troca de SVC Troca de SVC
Mais de 10 s Configurações de pulso para a troca
Configurações de pulso para a troca
Configurações de pulso para a troca
AUMENTO DE VOLUME
Menos de 0,5 s INCREMENTO DO VOL 1 INCREMENTO DO VOL 1 INCREMENTO DO VOL 1
Mais de 0,5 s INCREMENTO DO VOL 1
contínuo INCREMENTO DO VOL 1 contínuo INCREMENTO DO VOL 1 contínuo DIMINUIÇÃO DO VOLUME
Menos de 0,5 s DECREMENTO DO VOL 1 DECREMENTO DO VOL 1 DECREMENTO DO VOL 1
Mais de 0,5 s DECREMENTO DO VOL 1
contínuo DECREMENTO DO VOL 1 contínuo DECREMENTO DO VOL 1 contínuo Track UP
Menos de 1,0 s Desativado Desativado FILE UP
Mais de 1,0 s Desativado Desativado FOLDER UP
Track DOWN
Menos de 1,0 s Desativado Desativado FILE DOWN
Mais de 1,0 s Desativado Desativado FOLDER DOWN
CONECTOR AUX - Continuação do MODO USB Continuação do MODO USB Continuação do MODO USB
Dispositivo de
inserção USB - Continuação do MODO USB
Remoção do aparelho
USB - Continuação do MODO USB
Transições para o estado desconectado
Transições para o estado desconectado Conexão automática
do smartphone - Continuação do MODO USB Continuação do MODO USB Continuação do MODO USB
Desconexão automática do smartphone
- Continuação do MODO USB Continuação do MODO USB Continuação do MODO USB
Conexão automática
do fone de ouvido BT - Continuação do MODO USB Continuação do MODO USB Continuação do MODO USB
Desconexão automática do fone de ouvido BT
- Continuação do MODO USB Continuação do MODO USB Continuação do MODO USB
MODO +AUMENTO DE VOLUME
Menos de 1,0 s - - -
Mais de 1,0 s MODO de emparelhamento de fone de ouvido MODO de emparelhamento de fone de ouvido MODO de emparelhamento de fone de ouvido MODO +DIMINUIÇÃO DO VOLUME Menos de 1,0 s - - -
Mais de 1,0 s [Sumaho] MODO de
emparelhamento
[Sumaho] MODO de emparelhamento
[Sumaho] MODO de emparelhamento
2-1-3. Está marcando um erro.
<Tabela 2-1-2>Erro de memória USB durante a transição da operação
MODO
TECLA
Erro de USB (1)
・Dispositivos não compatíveis ・Exceção de VBUS
・Sem dados
・Sistemas de arquivos não compatíveis
Erro de USB (2) ・Arquivo DRM
・Acesso ao arquivo de erro
ALIMENTAÇÃO
Menos de 1,0 s ALIMENTAÇÃO
DESLIGADA Versão
ALIMENTAÇÃO
DESLIGADA Versão
Mais de 1,0 s Transição para o MODO de
emparelhamento Continuação
Transição para o MODO
de emparelhamento Continuação
Mais de 10 s - - - -
MODO Menos de 1,0 s Troca de MODO Manter Troca de MODO Manter
Mais de 1,0 s - - - -
Mais de 10 s Apagar dispositivo de
emparelhamento Continuação
Apagar dispositivo de
emparelhamento Continuação
MUTE
Menos de 1,0 s MUTE LIGADO/DESLIGADO Continuação MUTE
LIGADO/DESLIGADO Continuação
Mais de 1,0 s Troca de SVC Continuação Troca de SVC Continuação
Mais de 10 s Configurações de pulso para a
troca Continuação
Configurações de pulso
para a troca Continuação
AUMENTO DE
VOLUME Menos de 0,5 s INCREMENTO DO VOL 1 Continuação
INCREMENTO DO VOL
1 Continuação
Mais de 0,5 s INCREMENTO DO VOL 1
contínuo Continuação
INCREMENTO DO VOL
1 contínuo Continuação
DIMINUIÇÃO DO
VOLUME Menos de 0,5 s DECREMENTO DO VOL 1 Continuação
DECREMENTO DO VOL
1 Continuação
Mais de 0,5 s DECREMENTO DO VOL 1
contínuo Continuação
DECREMENTO DO VOL
1 contínuo Continuação
Track UP
Menos de 1,0 s Desativado Continuação FILE UP Versão
Mais de 1,0 s Desativado Continuação FOLDER UP Versão
Track DOWN
Menos de 1,0 s Desativado Continuação FILE DOWN Versão
Mais de 1,0 s Desativado Continuação FOLDER DOWN Versão
CONECTOR AUX -
Continuação do MODO USB Continuação Continuação do MODO
USB Continuação
Dispositivo de
inserção USB - Continuação do MODO USB Continuação
Continuação do MODO
USB Continuação
Remoção do aparelho
USB - Continuação do MODO USB Continuação
Continuação do MODO
USB Continuação
Conexão automática
do smartphone - Continuação do MODO USB Continuação Continuação do MODO
USB Continuação
Desconexão automática do smartphone
- Continuação do MODO USB Continuação Continuação do MODO
USB Continuação
Conexão automática
do fone de ouvido BT - Continuação do MODO USB Continuação
Continuação do MODO
USB Continuação
Desconexão automática do fone de ouvido BT
- Continuação do MODO USB Continuação Continuação do MODO
USB Continuação
MODO +AUMENTO DE VOLUME
Menos de 1,0 s - - - -
Mais de 1,0 s MODO de emparelhamento de
fone de ouvido Continuação
MODO de emparelhamento de fone de ouvido MODO +DIMINUIÇÃO DO VOLUME Menos de 1,0 s - - - Continuação
Mais de 1,0 s [Sumaho] MODO de
emparelhamento Continuação
[Sumaho] MODO de
2-2. Explicação da operação de cada função 2-2-1. Função regenerativa
Quando o USB estiver inserido e o MODO DE ÁUDIO for USB, ele será reproduzido automaticamente. Quando o MODO DE ÁUDIO é alterado para USB, ele reproduz automaticamente.
Ele reinicia a reprodução na posição de reprodução.
Depois da reprodução do último arquivo, o primeiro arquivo é reproduzido automaticamente. 2-2-2. Função FOLDER UP/DOWN
FOLDER UP/DOWN é executado pressionando por 1 segundo ou mais a tecla TRACK UP/DOWN.
Ela move para a primeira pasta quando folder UP é usado ao reproduzir a pasta final e o arquivo é reproduzido. Ela move para a pasta final quando folder DOWN é usado ao reproduzir a primeira pasta e o arquivo é reproduzido. 2-2-3. Função FOLDER UP/DOWN
FOLDER UP/DOWN é executado pressionando por 1 segundo ou mais a tecla TRACK UP/DOWN.
Quando FILE DOWN é usada quando a posição na qual o som é reproduzido for menor de 1,0 s, um arquivo do estado anterior será reproduzido.
Quando FILE DOWN é usada quando a posição na qual o som é reproduzido for de 1,0 s ou mais, o arquivo que está em reprodução agora será reproduzido do começo.
FILE UP/DOWN do primeiro arquivo <-> arquivo final é possível. 2-2-4. Retomar função regenerativa
Reproduz a partir da posição (mesmo tempo de reprodução decorrido) do som reproduzida por último. Condição da retomada da reprodução
1. Antes da reprodução ou inserção e remoção do dispositivo USB 2. IGN DESLIGADO/LIGADO
3. ALIMENTAÇÃO DESLIGADA/LIGADA
4. Imediatamente após sair do processo de enumeração de dispositivos USB prematuramente com enumeração concluída de dispositivo USB
3. Série de áudio BT
3-1. Especificação de função de base 3-2. Transição da operação
3-3. Explicação de cada função 3-1. Especificação de função de base 3-1-1. Especificação de áudio BT 3-1-1-1. Padrões suportados <Tabela 3-1>
Classificação Item Especificação Comentários
Perfil Bluetooth
Fonte A2DP O Conexão com fone de ouvido
Dissipador A2DP O Conexão com o sumaho
AVRCP O Informações de reprodução Track Up/Down
Para saída de DADOS
NOME DO
DISPOSITIVO O*1 Nº/categoria do arquivo no número total de arquivos
Tempo de reprodução O*1 Tempo decorrido das faixas
Informações sobre o título O*1 Artistas/álbuns/músicas
Máx. de 64 bytes para cada
Informações sobre erro X X
* 1 No AVRCP1.3 apenas quando você conectar
(Apenas o NOME DO DISPOSITIVO pode ser exibido em conexão com AVRCP1.0)
3-1-1-2. Dispositivos de áudio BT
Exemplos de dispositivo de áudio BT renováveis mostrados na tabela abaixo.
○ de adaptação: reprodução possível (recomendada), △ de adaptação: reprodução possível (diminuída), X de adaptação: não reproduzir
<Tabela 3-1-1-2>
Dispositivo de áudio BT AVRCP
1.0 AVRCP 1,3 AVRCP 1,4 A2DP Adaptativo △*1 ○ △*3 △*1*2
* 1) O título não exibe informações * 2) Song Up/Down não está mais visível
* 3) AVRCP1.3 corresponde à funcionalidade equivalente
3-1-2. Formatos de compactação compatíveis
Os formatos de compactação dependem do smartphone, que não é gerenciado por esta unidade 3-1-3. Configuração das pastas
A ordem de reprodução e a configuração das pastas dependem do smartphone, que não é gerenciado por esta unidade 3-1-4. Lista de funções
・Função Playback ・Recurso FILE up/down ・Função Retomar reprodução
3-2. Transição da operação
3-2-1. Áudio BT não diagnosticado na transição para o modo de operação de reprodução normal <Tabela 3-2-1> Composição do áudio BT, transição para o modo de operação de reprodução normal
MODO TECLA
Áudio BT não conectado
Áudio BT durante detecção de dispositivo
Áudio BT durante reprodução normal
ALIMENTAÇÃO
Menos de 1,0 s ALIMENTAÇÃO
DESLIGADA
ALIMENTAÇÃO
DESLIGADA ALIMENTAÇÃO DESLIGADA
Mais de 1,0 s Velocidade do carro vinculada a MUTE LIGADO/DESLIGADO Velocidade do carro vinculada a MUTE LIGADO/DESLIGADO
Velocidade do carro vinculada a
MUTE LIGADO/DESLIGADO
Mais de 10 s - - -
MODO Menos de 1,0 s Troca de MODO Troca de MODO Troca de MODO
Mais de 1,0 s - - -
Mais de 10 s Apagar dispositivo de emparelhamento Apagar dispositivo de emparelhamento Apagar dispositivo de emparelhamento MUTE Menos de 1,0 s MUTE
LIGADO/DESLIGADO MUTE LIGADO/DESLIGADO MUTE LIGADO/DESLIGADO
Mais de 1,0 s Troca de SVC Troca de SVC Troca de SVC
Mais de 10 s Configurações de pulso para a troca
Configurações de pulso para a troca
Configurações de pulso para a troca
AUMENTO DE VOLUME
Menos de 0,5 s INCREMENTO DO VOL 1 INCREMENTO DO VOL 1 INCREMENTO DO VOL 1
Mais de 0,5 s INCREMENTO DO VOL 1
contínuo INCREMENTO DO VOL 1 contínuo INCREMENTO DO VOL 1 contínuo DIMINUIÇÃO DO VOLUME
Menos de 0,5 s DECREMENTO DO VOL 1 DECREMENTO DO VOL 1 DECREMENTO DO VOL 1
Mais de 0,5 s DECREMENTO DO VOL 1
contínuo DECREMENTO DO VOL 1 contínuo DECREMENTO DO VOL 1 contínuo Track UP
Menos de 1,0 s Desativado Desativado FILE UP
Mais de 1,0 s Desativado Desativado Desativado
Track DOWN
Menos de 1,0 s Desativado Desativado FILE DOWN
Mais de 1,0 s Desativado Desativado Desativado
CONECTOR AUX - Continuação do Modo Áudio
BT Continuação do Modo Áudio BT Continuação do Modo Áudio BT
Dispositivo de
inserção USB -
Continuação do Modo Áudio
BT Continuação do Modo Áudio BT Continuação do Modo Áudio BT
Remoção do aparelho
USB -
Continuação do Modo Áudio
BT Continuação do Modo Áudio BT Continuação do Modo Áudio BT
Conexão automática
do smartphone -
Continuação do Modo Áudio BT
Desconexão automática do smartphone
- Continuação do Modo Áudio
BT
Áudio BT não conectado durante a transição
Áudio BT não conectado durante a transição
Conexão automática
do fone de ouvido BT - Continuação do MODO USB Continuação do MODO USB Continuação do MODO USB
Desconexão automática do fone de ouvido BT
- Continuação do MODO USB Continuação do MODO USB Continuação do MODO USB
MODO +AUMENTO DE VOLUME
Menos de 1,0 s - - -
Mais de 1,0 s MODO de emparelhamento de fone de ouvido MODO de emparelhamento de fone de ouvido MODO de emparelhamento de fone de ouvido MODO +DIMINUIÇÃO DO VOLUME Menos de 1,0 s - - -
Mais de 1,0 s [Sumaho] MODO de
emparelhamento
[Sumaho] MODO de emparelhamento
[Sumaho] MODO de emparelhamento
3-3-1. Funções de reprodução
Quando o áudio BT é conectado ao smartphone durante o modo de áudio, ele é reproduzido automaticamente. Quando o MODO DE ÁUDIO é alterado no áudio BR, ele é reproduzido automaticamente.
As posições de reprodução dependem do Smartphone, mas não são gerenciadas por esta unidade. 3-3-2. Recurso File up/down
FOLDER UP/DOWN é executado pressionando por 1 segundo ou mais a tecla TRACK UP/DOWN. A operação depende do smartphone e não é gerenciada por esta unidade.
3-3-3. Função Retomar reprodução
As posições e o modo de reprodução dependem do Smartphone, mas não são gerenciados por esta unidade.
4. Série de emparelhamento BT
4-1. Baseada nesta especificação funcional 4-2. Comportamento de transição
4-3. Explicação da operação de cada função 4-4. Apagar dispositivo de emparelhamento 4-5. O número do registro
4-6. Transição para o MODO de emparelhamento
4-7. Operação ao alterar para o MODO de emparelhamento 4-1. Baseada nesta especificação funcional
Como uma função básica.
・Notificação do nome do DISPOSITIVO ・Emparelhamento
・Smartphone e emparelhamento
・Emparelhamento com fone de ouvido BT ・Conectar
・Conectar com ALIMENTAÇÃO LIGADA ・Conexões e smartphones
・Conexão com o fone de ouvido BT ・Desconectar
・Desligamento com ALIMENTAÇÃO DESLIGADA ・Desconectar a partir de um Smartphone
・E desconectar do fone de ouvido BT 4-2. Comportamento de transição
Combinação de teclas do MODO de emparelhamento
4-2-1. Em cada MODO de emparelhamento do MODO DE ÁUDIO <Tabela 4-2-1> Comportamento de transição do modo de emparelhamento
MODO TECLA
MODO de emparelhamento
ALI MENT AÇÃO Menos de 1,0 s ALIMENT AÇ ÃO D ESLIG AD A Elevação
Mais de 1,0 s Velocida de do ca r r o vincu la da a
MUTE LIGADO/DESLIGADO Continuação
Mais de 10 s - -
MODO Menos de 1,0 s Desativado Continuação
Mais de 1,0 s Elevação do MODO de
emparelhamento Continuação
Mais de 5 s Desativado Continuação
MUTE Menos de 1,0 s MUTE LIGADO/DESLIGADO Continuação
Mais de 1,0 s Troca de SVC Continuação
Mais de 10 s Configurações de pulso para a troca Continuação
AUMENTO DE VOLUME Menos de 0,5 s INCREMENTO DO VOL 1 Continuação
Mais de 0,5 s INCREMENTO DO VOL 1 contínuo Continuação
DECREMENTO DO VOLUME
Menos de 0,5 s DECREMENTO DO VOL 1 Continuação
Mais de 0,5 s DECREMENTO DO VOL 1
contínuo Continuação
Tra ck
UP Menos de 1,0 s Desativado Continuação
Mais de 1,0 s Desativado Continuação
Tra ck DOWN
Menos de 1,0 s Desativado Continuação
Mais de 1,0 s Desativado Continuação
CONECTOR AUX - Continuação do MODO de
emparelhamento Continuação
Dispositivo de inserção
USB -
Continuação do MODO de
emparelhamento Continuação
Remoção do aparelho USB - Continuação do MODO de
emparelhamento Continuação Conexão automática do smartphone - Continuação do MODO de emparelhamento Continuação Desconexão automática do smartphone - Continuação do MODO de emparelhamento Continuação Conexão automática do fone de ouvido BT - Continuação do MODO de emparelhamento Continuação Desconexão automática do fone de ouvido BT - Continuação do MODO de emparelhamento Continuação
4-2-2. Operação do indicador de acordo com o estado da CONEXÃO
O indicador BT não está relacionado ao MODO de emparelhamento pela operação de teclas e depende da demanda de um smartphone.
<Tabela 4-2-2-1>Status do smartphone e da CONEXÃO
Estado
IND. DESCONECTADO CONECTADO Processo de CONEXÃO
Indicador BT Desligado Aceso Piscando
Apenas o MODO de emparelhamento acende/desliga/pisca com a operação de teclas de acordo com o estado da CONEXÃO.
<Tabela 4-2-2-2>Status da CONEXÃO do fone de ouvido BT
Estado
IND. DESCONECTADO CONECTADO Processo de CONEXÃO
Indicador Desligado Aceso Piscando
4-3. Explicação da operação de cada função 4-3-1. Notificação do nome do dispositivo
O nome da máquina é identificado em um smartphone que faça emparelhamento e é exibido. “Honda Motorcycle Audio”
4-3-2. Emparelhamento com um smartphone ("[Sumaho]" na tabela). ・Operação do smartphone
"Honda Motorcycle Audio" é exibido em um smartphone de emparelhamento quando a operação for selecionada e o emparelhamento for feito.
O emparelhamento e a conexão são feitos durante essa operação.
Ele retorna para o MODO DE ÁUDIO (na frente do MODO de emparelhamento) com tempo limite (2 s) após a conexão.
・Operação desta máquina
Muda para o MODO de emparelhamento se a tecla MODE for pressionada por 1 s.
"Honda Motorcycle Audio" será exibido em [sumaho] apenas quando a máquina estiver no MODO de emparelhamento.
4-3-3. Emparelhamento com fone de ouvido BT ・Operação do fone de ouvido BT Operado para fazer o emparelhamento. ・Operação desta máquina
Muda para o MODO de emparelhamento se a tecla MODE for pressionada por 1 s.
O fone de ouvido BT do emparelhamento está em operação (dispositivo para A2DP) e o emparelhamento é feito. O CÓDIGO PIN para o fone de ouvido BT "0000" é transmitido.
No entanto, se houver dois ou mais fones de ouvido BT, o emparelhamento será feito com o fone de ouvido BT detectado primeiro.
O emparelhamento e a conexão são feitos durante essa operação.
Ele retorna para o MODO DE ÁUDIO (na frente do MODO de emparelhamento) com tempo limite (2 s) após a conexão.
No entanto, o emparelhamento será feito com o próximo candidato quando houver falha no emparelhamento com o fone de ouvido BT detectado primeiro quando houver dois ou mais candidatos.
Ele retorna para o MODO DE ÁUDIO (na frente do MODO de emparelhamento) com tempo limite (2 s) quando houver falha.
4-3-4. Conectar com ALIMENTAÇÃO LIGADA
Quando um smartphone do emparelhamento sai da faixa de comunicação do Bluetooth desta máquina durante ALIMENTAÇÃO LIGADA quando a máquina está ligada, a conexão é feita pela operação automática. Explica uma operação de smartphone e conexão com o fone de ouvido BT feita pelo próximo item. 4-3-5. Conexão com smartphone
Quando o emparelhamento for encerrado e um smartphone com Bluetooth LIGADO passar para a faixa de comunicação do Bluetooth desta máquina, a conexão será feita pela operação automática.
Quando um smartphone do extremo do emparelhamento tem o Bluetooth LIGADO na faixa de comunicação do Bluetooth desta máquina durante a LIGAÇÃO da ALIMENTAÇÃO, a conexão é feita pela operação
automática.
4-3-6. Conexão com fone de ouvido BT
Quando o fone de ouvido BT do emparelhamento passa para a faixa de comunicação Bluetooth desta máquina, a conexão é feita pela operação automática.
Quando você o liga, a alimentação do fone de ouvido BT do extremo da faixa de comunicação dessa máquina é ligada.
4-3-7. Desconectar em ALIMENTAÇÃO DESLIGADA
Quando um smartphone ou fone de ouvido BT entra na faixa de comunicação do Bluetooth desta máquina durante ALIMENTAÇÃO LIGADA quando a máquina está desligada, a conexão é feita pela operação automática.
4-3-8. Desconexão da operação do smartphone
Quando um smartphone sai da faixa de comunicação do Bluetooth desta máquina, a desconexão é feita pela operação automática.
Quando a desconexão é operada no lado do smartphone, a desconexão é feita. 4-3-9. Desconexão na operação do fone de ouvido BT
Quando um fone de ouvido BT sai da faixa de comunicação do Bluetooth desta máquina, a desconexão é feita pela operação automática.
Quando a desconexão é operada no lado do fone de ouvido BT, a desconexão é feita. 4-4. Apagar dispositivo de emparelhamento
As informações do equipamento sobre o emparelhamento são apagadas.
As informações registradas de um smartphone e de um fone de ouvido BT são apagadas. 4-5. O número do registro
・O número do registro [sumaho] Só um pode ser registrado.
・O número do registro do fone de ouvido BT Só um pode ser registrado.
4-6. Transição para o MODO de emparelhamento no extremo de emparelhamento
・Depois da alteração para o MODO de emparelhamento no extremo de emparelhamento e da atualização das informações de desconexão do emparelhamento, o estado muda para Conectado depois que o emparelhamento é realizado
Quando o emparelhamento falha, as informações de emparelhamento não são atualizadas.
・As informações de emparelhamento são alteradas e o estado muda para Conectado depois de alterar para o MODO de emparelhamento e a conexão e o emparelhamento serem realizados.
As informações de emparelhamento não são atualizadas e as alterações no antigo estado Conectado durante o emparelhamento falham.
4-7. Operação ao alterar para o MODO de emparelhamento
・A saída de áudio entra no estado PAUSAR por meio do MODO DE ÁUDIO durante a seleção quando é feita a alteração do MODO (AUDIO MODE1-4) para o MODO de emparelhamento.
・O DISPOSITIVO BT no estado CONECTADO entra no estado DESCONECTADO quando muda do MODO (AUDIO MODE1-4) para o MODO de emparelhamento.
