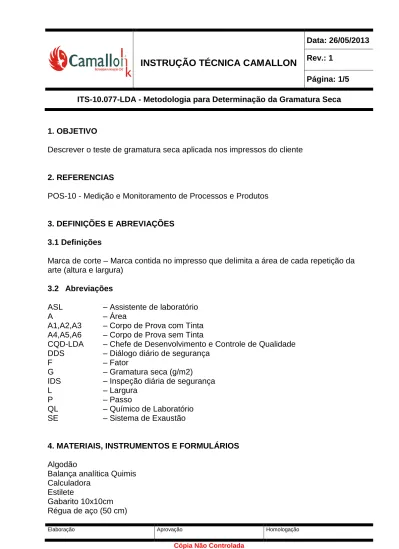

1. OBJETIVO
Descrever o teste de gramatura seca aplicada nos impressos do cliente
2. REFERENCIAS
POS-10 - Medição e Monitoramento de Processos e Produtos
3. DEFINIÇÕES E ABREVIAÇÕES 3.1 Definições
Marca de corte – Marca contida no impresso que delimita a área de cada repetição da arte (altura e largura)
3.2 Abreviações
ASL – Assistente de laboratório
A – Área
A1,A2,A3 – Corpo de Prova com Tinta A4,A5,A6 – Corpo de Prova sem Tinta
CQD-LDA – Chefe de Desenvolvimento e Controle de Qualidade DDS – Diálogo diário de segurança
F – Fator
G – Gramatura seca (g/m2)
IDS – Inspeção diária de segurança
L – Largura
P – Passo
QL – Químico de Laboratório
SE – Sistema de Exaustão
4. MATERIAIS, INSTRUMENTOS E FORMULÁRIOS Algodão
Balança analítica Quimis Calculadora
Estilete
5. METODOLOGIA
O QUE QUEM QUANDO COMO ONDE
Medir a área da repetição do impresso ASL/QL No momento em que for iniciar o teste
Com o auxílio da régua, medir L e P utilizando as marcas de corte Na bancada do laboratório Calcular a área da repetição do impresso
ASL/QL Após medir L e P Multiplicando L por P Na bancada do laboratório Cortar 3 repetições de cada impresso
ASL/QL Após medir a área da repetição
Posicionando a régua na marca de corte das repetições e utilizando estilete Na bancada do laboratório Pesar as repetições dos impressos ASL/QL Depois de cortar as repetições (C1,C2,C3) Colocando A1 na balança, esperando a mesma estabilizar e anotando o peso no Anexo 1 . Repetir o procedimento para A2 e A3 Na bancada do laboratório Retirar a tinta do corpo de prova ASL/QL Após a anotação do peso obtido na pesagem
Com algodão e solvente para limpeza, colocar
Na bancada do laboratório Retirar o excesso de solvente do corpo de prova ASL/QL Após a retirada da tinta do corpo de prova
Colocando em estufa por aproximadamente 30s para a evaporação do solvente
Na estufa
Pesar os corpos de prova sem tinta
ASL/QL Após a retirada do excesso de solvente Colocando A4 na balança, esperando a mesma estabilizar e anotando o peso no anexo 1. Repetir o procedimento para A5 e A6 Na bancada do laboratório Calcular a gramatura seca por m2 ASL/QL Após a pesagem dos 3 corpos de prova A= LxP F= 1/A G= (A1-A4) x F,
Repetir o cálculo para (A2-A5) x F e (A3-A6)xF e fazer a média dos 3 resultados
Na
bancada do laboratório
5.1. Observação
5.1.1. Para os trabalhos cuja a área da repetição seja muito grande e não é possível fazer a pesagem na balança analítica, deverá ser cortado 3 corpos de provas com gabarito 10cm x 10cm, e proceder conforme descrito acima.
5.1.2. As amostras de impressos devem ser entregues no laboratório pelo colorista de máquina, a amostra deve ser retirada na velocidade de trabalho (150 – 200 m/s), sem que o material esteja laminado.
6. SEGURANÇA E SAÚDE OCUPACIONAL
ATIVIDADE PERIGO RISCO EPI EPC
AÇÕES PREVENTIVAS/ MITIGADORAS Cortar 3 repartições de cada processo Manuseio de objeto cortante
Corte contuso Luva de proteção contra corte - DDS/IDS Retirar a tinta do corpo de prova/retirar o excesso de solvente do corpo de prova
Inalação Intoxicação Respirador para vapores orgânicos SE Evitar deixar o rosto próximo a emissão de vapores orgânicos/ DDS/IDS Contato direto com produto químico Contaminação Luvas de proteção - DDS/IDS Retirar o corpo de prova da estufa Contato com superfície aquecida Queimadura - Uso de pinça para retirar materiais pequenos/ DDS/IDS
7. MEIO AMBIENTE
ATIVIDADE ASPECTOS IMPACTOS
AÇÕES A SEREM TOMADAS EM CASO DE IMPACTO Retirar a tinta do corpo de prova Algodão contaminado com solventes Combustão/ Contaminação Recolher os algodões contaminados em recipiente apropriado e identificado para
enviar para destino correto Retirar o excesso de solvente do corpo de prova Emissão de vapores de solvente Contaminação atmosférica/ Laboratório Monitorar e minimizar ao máximo a emissão de vapores
Descarte de substratos Geração de substratos/Lixo Combustão/ Contaminação Recolher os substratos contaminados em recipiente apropriado e identificado para
enviar para destino correto
8. REGISTROS REGISTRO QUEM REGISTRA LOCAL DE ARQUIVO COMO INDEXAR TEMPO MÍNIMO DE GUARDA Valor da gramatura CQD-LDA QL SIS 03 (planejamento e Controle) Em forma de arquivo lógico 5 anos Anotação dos dados: A1,A2,A3, A4,A5,A6
ASL/QL Pasta suspensa Por data 1 mês
9. ANEXOS
ANEXO 1
FORMULÁRIO PARA CÁLCULO DE GRAMATURA SECA
DATA: DECENDIO DATA: DECENDIO
OP MÁQ. P L OP MÁQ. P L CÓD. MODELO CÓD. MODELO A1 A4 A1 A4 A2 A5 A2 A5 A3 A6 A3 A6
DATA: DECENDIO DATA: DECENDIO
OP MÁQ. P L OP MÁQ. P L CÓD. MODELO CÓD. MODELO A1 A4 A1 A4 A2 A5 A2 A5 A3 A6 A3 A6
DATA: DECENDIO DATA: DECENDIO
OP MÁQ. P L OP MÁQ. P L CÓD. MODELO CÓD. MODELO A1 A4 A1 A4 A2 A5 A2 A5 A3 A6 A3 A6
DATA: DECENDIO DATA: DECENDIO
OP MÁQ. P L OP MÁQ. P L CÓD. MODELO CÓD. MODELO A1 A4 A1 A4 A2 A5 A2 A5 A3 A6 A3 A6
DATA: DECENDIO DATA: DECENDIO
OP MÁQ. P L OP MÁQ. P L CÓD. MODELO CÓD. MODELO A1 A4 A1 A4 A2 A5 A2 A5 A3 A6 A3 A6
