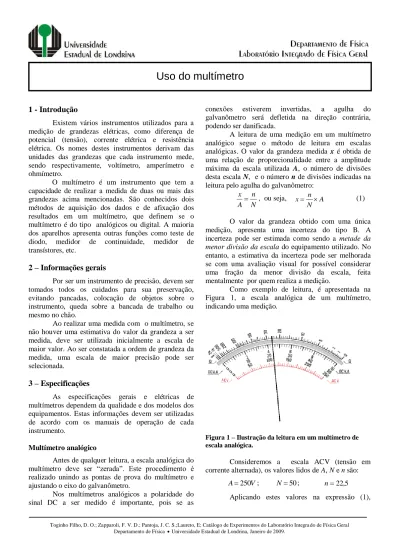

Uso do multímetro
1 - Introdução
Existem vários instrumentos utilizados para a medição de grandezas elétricas, como diferença de potencial (tensão), corrente elétrica e resistência elétrica. Os nomes destes instrumentos derivam das unidades das grandezas que cada instrumento mede, sendo respectivamente, voltímetro, amperímetro e ohmímetro.
O multímetro é um instrumento que tem a capacidade de realizar a medida de duas ou mais das grandezas acima mencionadas. São conhecidos dois métodos de aquisição dos dados e de afixação dos resultados em um multímetro, que definem se o multímetro é do tipo analógicos ou digital. A maioria dos aparelhos apresenta outras funções como teste de diodo, medidor de continuidade, medidor de transístores, etc.
2 – Informações gerais
Por ser um instrumento de precisão, devem ser tomados todos os cuidados para sua preservação, evitando pancadas, colocação de objetos sobre o instrumento, queda sobre a bancada de trabalho ou mesmo no chão.
Ao realizar uma medida com o multímetro, se não houver uma estimativa do valor da grandeza a ser medida, deve ser utilizada inicialmente a escala de maior valor. Ao ser constatada a ordem de grandeza da medida, uma escala de maior precisão pode ser selecionada.
3 – Especificações
As especificações gerais e elétricas de multímetros dependem da qualidade e dos modelos dos equipamentos. Estas informações devem ser utilizadas de acordo com os manuais de operação de cada instrumento.
Multímetro analógico
Antes de qualquer leitura, a escala analógica do multímetro deve ser “zerada”. Este procedimento é realizado unindo as pontas de prova do multímetro e ajustando o eixo do galvanômetro.
Nos multímetros analógicos a polaridade do sinal DC a ser medido é importante, pois se as
conexões estiverem invertidas, a agulha do galvanômetro será defletida na direção contrária, podendo ser danificada.
A leitura de uma medição em um multímetro analógico segue o método de leitura em escalas analógicas. O valor da grandeza medida x é obtida de uma relação de proporcionalidade entre a amplitude máxima da escala utilizada A, o número de divisões desta escala N, e o número n de divisões indicadas na leitura pelo agulha do galvanômetro:
N n A
x , ou seja, A N
x n (1)
O valor da grandeza obtido com uma única medição, apresenta uma incerteza do tipo B. A incerteza pode ser estimada como sendo a metade da menor divisão da escala do equipamento utilizado. No entanto, a estimativa da incerteza pode ser melhorada se com uma avaliação visual for possível considerar uma fração da menor divisão da escala, feita mentalmente por quem realiza a medição.
Como exemplo de leitura, é apresentada na Figura 1, a escala analógica de um multímetro, indicando uma medição.
Figura 1 – Ilustração da leitura em um multímetro de escala analógica.
Consideremos a escala ACV (tensão em corrente alternada), os valores lidos de A, N e n são:
V
A250 ; N50; n22,5
Aplicando estes valores na expressão (1),
Toginho Filho, D. O.; Zapparoli, F. V. D.; Pantoja, J. C. S.;Laureto, E; Catálogo de Experimentos do Laboratório Integra do de Física Geral Departamento de Física Universidade Estadual de Londrina, Janeiro de 2009.
Uso do multímetro
considerando as regras de operações com algarismos significativos, e a incerteza estimada visualmente de metade da menor divisão da escala, temos a leitura da tensão:
V x 250 112,5 2,5
50 5 ,
22
Multímetro digital
Nos multímetros digitais também deve ser observada a polaridade das conexões, pois o instrumento permite saber o sentido da corrente num determinado circuito e a polarização da tensão. Se as conexões forem invertidas, o display indicará o valor com polaridade contrária ao valor real. No entanto, esta inversão das conexões não acarreta dano ao equipamento.
A leitura em um multímetro digital é direta, a partir do valor apresentado pelo display digital do equipamento, com a unidade da escala selecionada (ou indicada no display).
A obtenção da incerteza depende da precisão do equipamento, considerando as informações existentes no manual de instruções. Como exemplo, consideremos a leitura indicada no display apresentado na Figura 2, sendo utilizada a escala de 20 volts DC de um multímetro digital de 3.1/2 dígitos. Neste exemplo, as especificações elétricas da escala de 20 volts DC são: resolução de 10 mV e precisão de 0,5 % + 2 dígitos.
Figura 2 – Ilustração da leitura em um display de multímetro digital.
A incerteza total da medida é a soma de dois fatores:
B A
O fator A é resultante do produto do valor da leitura pela incerteza em percentual indicado no manual do equipamento, considerando o número correto de algarismos significativos:
0.03 0.03125
% 5 . 0 25 .
6
A
O fator B é a incerteza no dígito da última casa decimal mostrada no display, valor este indicado no manual de instruções do equipamento para cada escala.
Em nosso exemplo, o fator B é 2 dígitos, ou seja:
02 .
0 B
Assim, a leitura completa da medida é:
V 05 . 0 25 . 6 ) 02 . 0 03 . 0 ( 25 .
6
4 – Procedimento de medição
4.1 – Medição de tensão elétrica
A tensão elétrica é a diferença de potencial elétrico (d.d.p.) entre dois pontos de um circuito. A medida de tensão sobre um circuito elétrico ou elemento de circuito, é feita com o multímetro em paralelo, conforme diagrama apresentado na Figura 3.
Figura 3 – Diagrama de ligação para medição de tensão elétrica, sendo a diferença de potencial aplicada, R o resistor e V o voltímetro.
Um erro que não deve ser cometido é o de chamar a tensão de voltagem, pois o Volt é a unidade de medida e tensão elétrica é a grandeza física .
Por ser ligado em paralelo ao circuito, o voltímetro ideal deveria ter resistência interna infinita, para que a corrente que circula por ele seja nula. No entanto, o medidor real que utilizamos no laboratório tem uma resistência muito grande, mas não infinita (da ordem de M).
4.2 – Medição de corrente elétrica
A intensidade de corrente elétrica que percorre um circuito é definida pela carga que atravessa a seção reta do circuito, por unidade de tempo. Para realizar a medida da intensidade de corrente, o amperímetro é ligado em série com o circuito, de tal forma que a corrente elétrica que percorre o circuito e o
Toginho Filho, D. O.; Zapparoli, F. V. D.; Pantoja, J. C. S.;Laureto, E; Catálogo de Experimentos do Laboratório Integra do de Física Geral Departamento de Física Universidade Estadual de Londrina, Janeiro de 2009.
Uso do multímetro
amperímetro seja a mesma, conforme diagrama apresentado na Figura 4.
Um erro que deve ser evitado é o de chamar a corrente elétrica de amperagem, pois o Ampere é a unidade de medida e corrente elétrica é a grandeza física.
Figura 4 – Diagrama de ligação para medição de corrente elétrica, sendo a diferença de potencial aplicada, R o resistor e A o amperímetro.
Por ser ligado em série com circuito, o amperímetro ideal deveria ter resistência interna nula, para que esta não altere a corrente que circula pelo circuito. No entanto, o medidor real que utilizamos no laboratório tem uma resistência muito pequena, mas não nula (da ordem de m).
4.3 – Medição de resistência elétrica
Para medir a resistência elétrica de um dispositivo, o ohmímetro é conectado aos terminais do dispositivo. O valor da resistência elétrica medida é resultado da aplicação da lei de Ohm à intensidade de corrente que atravessa o dispositivo e a diferença de potencial aplicada aos seus terminais. Estes valores são processados internamente pelo equipamento, apresentando o valor da resistência. A corrente elétrica que passa pelo dispositivo é resultante da tensão aplicada pelo gerador interno do equipamento.
É importante lembrar que o componente ou dispositivo é chamado de resistor, não devendo ser confundido com a propriedade física que o representa, que é a resistência elétrica.
Figura 5 – Diagrama de ligação para medição de resistência elétrica, sendo R o resistor e ohmímetro.
Referências Bibliográficas
1. João Baptista Domiciano, Klemensas Rimgaudas Juraitis, “Introdução à Física Experimental”, Departamento de Física, Universidade Estadual de Londrina, 2003.
2. Vuolo, J. H., "Fundamentos da Teoria de Erros", Ed Edgard Blúcher, São Paulo, 1992.
