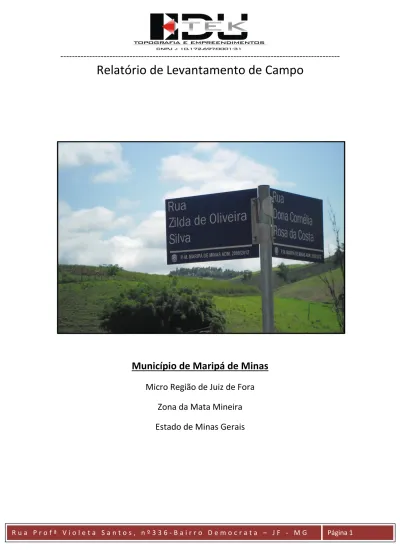

Relatório de Levantamento de Campo

(1)

---

Relatório de Levantamento de Campo

Município de Maripá de Minas

Micro Região de Juiz de Fora

Zona da Mata Mineira

Estado de Minas Gerais

(2)

---

R u a P r o f ª V i o l e t a S a n t o s , n º 3 3 6 - B a i r r o D e m o c r a t a – J F - M G Av Página 2

Conteúdo

1. Objeto do levantamento ... 3

2. Considerações sobre o relevo local ... 3

3. Sondagens geotécnicas ... 3

4. Bases de dados consultadas ... 7

5. Marcos topográficos utilizados ... 8

6. Memorial de marcos topográficos ... 8

7. Período do levantamento ... 15

8. Dificuldades encontradas ... 15

9. A lógica utilizada no desenvolvimento dos trabalhos ... 15

10. O Sistema Existente ... 20

11. Perfis topográficos ... 21

12. Equipamentos utilizados ... 21

13. Equipe técnica ... 21

14. Responsabilidade técnica ... 22

15. Anexos ... 22

16. Revisões ... 22

17. Assinaturas ... 22

(3)

--- 1. Objeto do levantamento

Em 15/08/2011, A Edutek Empreendimentos Ltda. foi contratada pela AMPAR – Associação dos Municípios da Micro Região do Vale do Paraibuna , através do contrato de número 010/2011 para elaboração do projeto executivo de Esgotamento Sanitário no município de Maripá de Minas (MG). Como item indispensável a realização dos trabalhos, era previsto o levantamento topográfico plani-altimetrico dos talvegues e arruamento no distrito sede municipal e na localidade de Ferreiras, a identificação da rede coletora tronco em uso atualmente no município e a avaliação geotécnica do solo nos locais de implantação do sistema.

2. Considerações sobre o relevo local

O município de Maripá de Minas, assim como outros municípios vizinhos de mesmo porte pertencentes a micro região de Juiz de Fora, tem relevo caracterizado por vales encaixados em montes arredondados com declividades de média a forte com muito pouco afloramento de rochas de gnaisse. Os vales, compostos por material sedimentado e os montes em latossolo amarelo alaranjado, foram esculpidos pela ação da água de chuva a deslocar pelas principais calhas de drenagem pluvial existentes no local, que são os córregos Sete Mortes, Forquilhos, Maripá e Alto do Maia, afluentes do Ribeirão Maripá e este afluente do Ribeirão Espírito Santo que desagua no Rio do Cágado com foz a montante do município de Mar de Espanha, no ponto de coordenadas 700.423 e 7.586.727 UTM, razão da inserção do município nesta bacia do Rio Paraibuna/Paraíba do Sul.

3. Sondagens geotécnicas

Visando proporcionar informações sobre as características do solo local e sua capacidade de suporte, foram realizadas sondagens geotécnicas nas regiões das ETE’s e nas margens de alguns cursos d’água. Os pontos foram escolhidos nas proximidades da ETE principal e secundaria do distrito sede, conforme pode ser visualizado nos desenhos abaixo. O resultado das sondagens indica que os locais sobre os quais se assentarão as peças de engenharia constantes do projeto em curso são constituídos por depósitos aluvionares, cujos materiais foram acumulados ao longo do tempo pelo efeito das variações de ocupação hidráulica promovidas pelas cheias características dos cursos d’água. É fácil notar, nos pontos mais afastados da linha d’água, a presença de uma camada pouco profunda (em torno de 4m) de material (argila) classificado entre mole e médio que induz tensões admissíveis de no máximo 1 kg/cm² com lençol freático entre 4 e 9 metros de profundidade. Nos pontos situados mais próximos da linha d’água a tensão admissível é muito reduzida, em torno de 0,5 kg/cm², com lençol freático com 4m de profundidade. Em todos os casos, a tensão máxima admissível (impenetrável ao amostrador) se situa na faixa entre 10 e 11 metros de profundidade.

(4)

---

R u a P r o f ª V i o l e t a S a n t o s , n º 3 3 6 - B a i r r o D e m o c r a t a – J F - M G Av Página 4 Ponto de sondagem na ETE secundária

Instalação no SP01

(5)

---

Ponto de sondagem na ETE principal

Instalação no SP02

(6)

---

R u a P r o f ª V i o l e t a S a n t o s , n º 3 3 6 - B a i r r o D e m o c r a t a – J F - M G Av Página 6 Os perfis de sondagem se encontram ilustrados a seguir;

(7)

---

4. Bases de dados consultadas

Para realização dos serviços e obtenção dos dados e parâmetros do projeto topográfico foram consultadas as seguintes fontes de informação:

• Carta topográfica IBGE número MI 2682-1

• Base de dados GPS disponibilizada pelo IBGE nas localidades Viçosa e Rio de Janeiro

• Redemet

• Inmet

(8)

---

5. Marcos topográficos utilizados

Para realização do levantamento, foram implantados os marcos topográficos fixos de número M23 e M24, o primeiro na ponte próximo a Rua Ricardo Coelho sobre o Córrego Sete Mortes e o segundo próximo ao trevo da Rua Bertholdo Machado.

A partir destes marcos foi realizado todo o serviço de levantamento, sendo as calhas da drenagem pluvial levantadas com estação total e o arruamento com GPS Geodésico tipo L1/L2.

6. Memorial de marcos topográficos

(9)

---

Legenda: φ = Latitude; λ = Longitude; Helip. = Altura Elipsoidal; MC = Meridiano Central EQUIPAMENTO UTILIZADO

MARCA: LEICA MODELO: GPS VIVA -

RECEPTOR NR.SÉRIE: 771501 / 1505662 ALTURA ANTENA:

1,680 MODELO DA ANTENA: GS-15 GNSS

Imóvel: E0

Município: Maripá de Minas - Grota UF: MG

CÓDIGO DO VÉRTICE DE APOIO: E0

Coordenadas Elipsoidais Coordenadas Planas UTM PRECISÕES Data Observações:

φ = 0" N = 7601947,9902m Sigma (φ) = 0,00

λ = 0" E = 710671,1219m Sigma (λ) = 0,000 ^04/01/2012

Helip. = 547,9430m MC = -45° WGr Sigma (h)= 0,00

Fotografia do Vértice de Apoio: Croqui de Localização:

MATERIALIZAÇÃO / LOCALIZAÇÃO / ITINERÁRIO:

(10)

---

Imóvel: E1

CÓDIGO DO VÉRTICE DE APOIO: E1

φ = 0" N = 7601957,0333m Sigma (φ) = 0,00

λ = 0" E = 710675,8906m Sigma (λ) = 0,000 ^04/01/2012

Encontra – se na ponte próximo a Rua Ricardo Coelho

(11)

---

RECEPTOR NR.SÉRIE: 771501 / 1505662 ALTURA ANTENA: 1,80 MODELO DA ANTENA: GS-15

GNSS

Imóvel: M0

CÓDIGO DO VÉRTICE DE APOIO: M0023

φ = 0" N = 7602011,3159m Sigma (φ) = 0,00

λ = 0" E = 710155,9483m Sigma (λ) = 0,000 ^04/01/2012

(12)

---

Imóvel: M1

φ = 0" N = 7602017,3881m Sigma (φ) = 0,00

λ = 0" E = 710126,4988m Sigma (λ) = 0,000 ^04/01/2012

(13)

---

Imóvel: M23

Município: Maripá de Minas UF: MG

φ = 0" N = 7599336,7731m Sigma (φ) = 0,00

λ = 0" E = 711252,9633m Sigma (λ) = 0,000 ^04/01/2012

Encontra – se na ponte próximo a Rua Ricardo Coelho

(14)

---

Imóvel: M24

Município: Maripá de Minas UF: MG

φ = 0" N = 7599340,3184m Sigma (φ) = 0,00

λ = 0" E = 711,177,9520m Sigma (λ) = 0,000 ^04/01/2012

Encontra – se proximo ao trevo da Rua Bertholdo Machado

(15)

--- 7. Período do levantamento

Os serviços foram iniciados no dia 19/11/2011 e concluídos no dia 13/01/2011.

8. Dificuldades encontradas

A coincidência da liberação da realização dos serviços com o período chuvoso foi extremamente danosa quanto a agilidade no levantamento. De um total de 48 dias disponíveis para trabalho, 33 dias corresponderam a dias chuvosos, com alta pluviosidade que, quando não impediam o trabalho pela chuva propriamente dita, o faziam pelo alto nível da água nos córregos, que impediam a visualização dos pontos de lançamento de esgoto, alem do acesso as margens dos mesmos. Visando esclarecer esta afirmativa, juntamos anexo o relatório de acompanhamento climatológico que ilustra o assunto.

A ocupação irregular das margens dos cursos d’água por edificações residenciais e comerciais impede que intervenções sanitárias alcancem totalmente seus objetivos. Muitas das construções irregulares se localizam sobre a calha de drenagem inviabilizando nestes pontos a identificação precisa de trajetos e geometria dos sistemas existentes. Desta forma, a iniciativa de obtenção de redes separadoras totais, nestes pontos fica prejudicada. Cabe ressaltar, entretanto que não se trata de regra geral, o que se estima não comprometerá a eficiência final do projeto que será obtida com precisão ao termino da fase de lançamento e dimensionamento das redes.

9. A lógica utilizada no desenvolvimento dos trabalhos

O trabalho de levantamento topográfico envolve 4 (quatro) aspectos distintos:

• O levantamento das margens dos cursos d’água.

• O levantamento cadastral do arruamento municipal.

• O levantamento das áreas identificadas para abrigar as estações de tratamento.

• O levantamento cadastral das redes existentes.

Todos os levantamentos foram apoiados em marcos topográficos previamente instalados e rastreados com aparelhos GPS de ultima geração, tipo GPS geodésico RTK (L1/L2). Para os levantamentos das margens dos cursos d’água utilizaram-se as estações totais de leitura a laser enquanto que os levantamentos de arruamentos foram efetuados com as estações geodésicas (RTK – L1/L2).

A concepção de um sistema eficiente de esgotamento sanitário urbano implica obrigatoriamente em se definir um ponto convergente para o esgoto coletado visando tratamento final sem agressão ao meio ambiente. A identificação de um local apropriado para instalação da Estação de Tratamento (ETE) envolve além dos fatores técnicos as limitações impostas às administrações municipais devido ao custo da terra e da dificuldade de liberação de alguns locais. No caso de Maripá foram identificados 3 (três) possíveis locais para a ETE principal, e outra na localidade de Grotas.

A ETE secundaria da localidade de Grotas tem previsão de instalação dentro do terreno de

(16)

---

R u a P r o f ª V i o l e t a S a n t o s , n º 3 3 6 - B a i r r o D e m o c r a t a – J F - M G Av Página 16 No caso da ETE principal para o Distrito Sede, foi levantado inicialmente um terreno anexo a fábrica Oxetil que havia sido indicado pela administração local. Posteriormente, devido a dificuldades técnicas encontradas, dois novos locais foram indicado e somente um levantado. Estas indefinições provocaram atrasos não previstos na realização dos serviços.

Tal solução aconteceu somente em 01/03/2012.

A seguir incluímos uma ilustração dos terreno das ETE’s e das fossas a seguir:

Ete Principal – Maripá de Minas

(17)

---

Ete Secundária – Maripá de Minas

Fossa 1 – Localidade de Grotas

(18)

---

R u a P r o f ª V i o l e t a S a n t o s , n º 3 3 6 - B a i r r o D e m o c r a t a – J F - M G Av Página 18 Fossa 2 – Localidade de Grotas

(19)

---

(20)

---

10. O Sistema Existente

Para fins de identificação e registro da rede de esgotamento sanitário já existente e em serviço no município, contou-se com o auxilio de uma equipe de funcionários da área de manutenção municipal que indicavam os pontos de convergência conhecidos, que geralmente eram caixas ou poços de visita que eram abertos e inspecionados de modo a serem obtidas a suas cotas de topo e de fundo e as bitolas da tubulação ali concentrada.

Verificou-se que a memória da rede capilar foi perdida pelo tempo. As informações são obtidas de moradores antigos que indicam um trajeto provável das redes menores até alçarem as redes de maior capacidade, estas sim, de conhecimento do pessoal de manutenção local. Os poços de visita são posicionados somente nos coletores tronco.

Verifica-se ainda a existência de uma rede interceptora construída as margens dos cursos d’água, que segundo informação de prefeitura é resultante de intervenção anterior que está desativada e sem condições de recuperação.

Na localidade de Grotas, todas as redes são direcionadas a calha pluvial.

Visando identificar o levantamento realizado, apresentamos a seguir uma planilha com as informações de cada ponto levantado. O projeto das redes contemplará as redes existentes e as novas projetadas.

Bairro Bertholdo Machado

RUA ALZIRA DIAS ROCHA RUA JOÃO PASSOS DE MATOS RUA MURILO MACHADO Nº Cota Pos Altura Nº Cota Pos Altura Nº Cota Pos Altura PV1 546,936 T

1,20 PV8 534,546 T

LACRADO PV14 567,087 T

1,30

545,736 F - F 565,787 F

PV2 545,204 T

1,80 PV9 533,844 T

1,80 PV15 560,026 T

1,40

543,404 F 532,044 F 558,626 F

PV3 539,918 T

1,53 PV10 537,254 T

1,79 PV16 555,354 T

1,14

538,388 F 535,464 F 554,214 F

RUA JOÃO PASSOS DE MATOS

PV11 537,263 T

1,20 PV17 547,011 T

1,27

Nº Cota Pos Altura 536,063 F 545,741 F

PV4 540,254 T

1,08

RUA SEBASTIÃO ELÍZIO

FERREIRA PV18 539,974 T

1,85

539,174 F Nº Cota Pos Altura 538,124 F

PV5 538,069 T

1,40 PV12 537,639 T

1,80 PV19 538,437 T

1,46

536,669 F 535,839 F 536,977 F

PV6 532,653 T

1,40 PV13 536,52 T

1,60

RUA JOSÉ CAETANO DE OLIVEIRA

531,253 F 534,92 F Nº Cota Pos Altura

PV7 531,352 T

2,05 PV20 536,028 T

1,75

529,302 F 534,278 F

(21)

---

Bairro Centro:

RUA FRANCISCO PARADELA DE SOUZA

Nº Cota Pos Altura

PV1 540,316 T

2,05 538,266 F

PV2 538,480 T

2,08 536,400 F

PV3 537,310 T

2,15 535,160 F

RUA RICARDO COELHO

Nº Cota Pos Altura

PV4 531,472 T

LACRADO

- F

11. Perfis topográficos

Diferentemente dos levantamentos topográficos utilizados em projetos de estradas, o estaqueamento básico é substituído pelo traçado das redes interceptoras e coletoras, enquanto que as referencias horizontais passam a ser a posição dos poços de visita que são definidas em função da lógica de projeto.

Desta forma, os perfis das redes incluirão os perfis longitudinais do terreno natural acompanhando o traçado, os perfis longitudinais das redes projetadas, o posicionamento dos PV’s com topo e fundo, os pontos de lançamento identificados em campo e o Nível de Água (NA) quando se tratar de rede interceptora.

Inicialmente se apresentará os perfis das calhas principais de drenagem e das seções de controle, aquelas de seções reduzidas.

12. Equipamentos utilizados

Para realização dos trabalhos foram utilizados os seguintes equipamentos:

• Veiculo FIAT UNO – Ano 2011/2011 – HBG-3412

• Veiculo VW Kombi Ano 2011/2012 – HJD-9891

• Estação total marca Leica ,modelo TC 407, número de série 830554

• Estação total marca Leica, modelo TC 705, número de série 647475

• GPS Viva Receptor / Antena GS15, GNSS, Leica, Ref. 771501 NS 1505645

• 4 pares de rádios intercomunicadores modelo Motorola

13. Equipe técnica

Na realização dos serviços foram utilizados os seguintes profissionais:

José Arnaldo de Castro – Engenheiro Civil CREA 9.157/D-MG – Responsável Técnico

(22)

---

R u a P r o f ª V i o l e t a S a n t o s , n º 3 3 6 - B a i r r o D e m o c r a t a – J F - M G Av Página 22 Eduardo Matias Gonçalves – Técnico em Edificações - CREA 40.313 T/D- MG – Coordenação Geral de Topografia

Lucas Matias Matos – Coordenador de campo Fabrício Campos Borges – Topografo

Diego Marques Campos - Topógrafo Alex Otiliano Custódio– Auxiliar

Carlos Augusto Lobo Machado Junior – Auxiliar Adalberto Junior de Alcântara Machado – Auxiliar Mauro Leandro Júnior – Auxiliar

O pessoal acima listado compunha um total de2 equipes distintas

14. Responsabilidade técnica

A responsabilidade técnica pelos serviços realizados está sendo assumida pelo seguinte profissional:

• José Arnaldo de Castro (Engenharia) ART Número: 9.157/D - MG

15. Anexos

• ART Número 1-40979015

• Relatório de acompanhamento climático

16. Revisões

Versão original:

Data da entrega: 27/03/2012 Versão atual:

Data da entrega: 25/11/2013

17. Assinaturas

________________________________________________________

Eduardo Matias Gonçalves: Diretor

________________________________________________________

José Arnaldo de Castro: Responsável técnico
