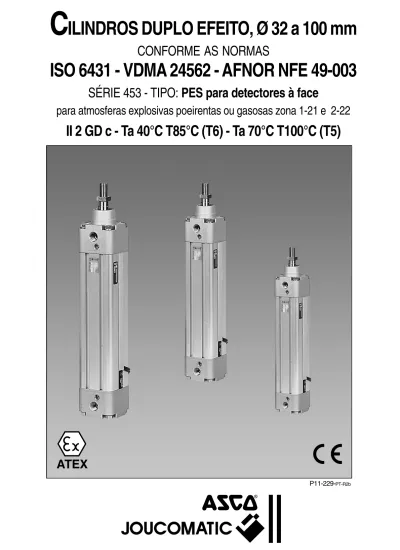

CILINDROS DUPLO EFEITO, Ø 32 a 100 mm

(1)

P11-229-

PT-R2b

C

ILINDROS DUPLO EFEITO, Ø 32 a 100 mm

CONFORME AS NORMAS

ISO 6431 - VDMA 24562 - AFNOR NFE 49-003

SÉRIE 453 - TIPO: PES para detectores à face

para atmosferas explosivas poeirentas ou gasosas zona 1-21 e 2-22

II 2 GD c - Ta 40°C T85°C (T6) - Ta 70°C T100°C (T5)

(2)

Todos os folhetos disponíveis em: www.ascojoucomatic.com

CILINDROS PNEUMÁTICOS DE DUPLO EFEITO - TIPO PES DE TUBO PERFILADO

MONTAGEM OSCILANTE POR MUNHÃO NORMALIZADO

Este munhão desliza pelo tubo, permitindo assim a regulação da sua posição.

ESTÉTICO

Cilindros com tubo perfilado de alumínio anodizado duro

AMORTECIMENTO PNEUMÁTICO

com grande curso de amortecimento

REGULAÇÃO PRECISA DO AMORTECIMENTO

graças aos parafusos de passo micrométricos (parafusos imperdíveis).

GUIA DE METAL PRECISA

por casquilho guia autolubrificante de alto rendimento e junta rascadora resistente a abrasão ROBUSTEZ Haste de aço cromado duro ADAPTAÇÃO CÓMODA graças a uma ampla gama de fixações e extremos de haste normalizados FACILIDADE DE MANUTENÇÃO Os cilindros PES podem funcionar sem lubrificação DETECTOR MAGNÉTICO DE POSIÇÃO de interruptor (ILS) ou magnético-resistivo (MR) adaptável em ranhura em perfil

ADAPTAÇÃO CÓMODA DOS DETECTORES MAGNÉTICOS

CILINDRO PES COM DETECTOR "COMPACT" PREVISTO PARA RANHURA EM PERFIL "T"

(ver documentação P11-293)

RANHURAS EM PERFIL " T "

posição das calhas em 4 posições diferentes (a definir na encomenda)

LIGAÇÃO TUBO/TAMPAS POR TIRANTES (Ø80-100)

Ligação tubo/tampas por tirantes

em cilindros Ø 80-100 mm

(3)

11

2

Munhão macho Suportes de munhão Forquilha da haste Espiga com rótula Articulação

traseira de esquadro standard ou com rótula

GAMA DE FIXAÇÕES NORMALIZADAS

Flange dianteira Flange traseira Esquadro baixo

Forquilha traseira standard ou prevista para espiga com rótula

Espiga macho traseira standard ou com rótula

POSIÇÃO DAS RANHURAS EM PERFIL "T" E CALHAS

Os cilindros PES série 453 oferecem a vantagem de posicionar as ranhuras em perfil "T" do tubo em 4 osições diferentes, em relação aos eixos dos orifícios de alimentação. Esta orientação deve ser referida na definição do código do cilindro.

POSIÇÃO 12 HORAS (standard)

POSIÇÃO 3 HORAS POSIÇÃO 6 HORAS POSIÇÃO 9 HORAS

ranhuras "T" ranhuras "T" orifícios de alimentação e ranhuras "T" orifícios de alimentação ranhuras "T"

Números de ranhuras por diâmetro:

Ø 32 mm = 1 ranhura "T" - 2 calhas Ø 40 a 63 = 2 ranhuras "T" - 3 calhas Ø 80 - 100 = 2 ranhuras "T" - 7 calhas orifícios de alimentação orifícios de alimentação

POSIÇÃO STANDARD

OUTRAS POSIÇÕES POSSÍVEIS (consultar)

eixos dos orifícios de alimentação

(4)

DEFINIÇÃO DA REFERÊNCIA DE UM CILINDRO AFNOR/VDMA/ISO Ø 32 A 100 mm

PES

..

P

A/NA

...

– DM

Tipo de cilindro: prefixo PES Ø do cilindro (em mm)

Cilindro com tubo perfilado: sufixo P

Amortecimento pneumático regulável de fim-de-curso: sufixo A Não amortecido (amortecimento elástico): sufixo NA

Curso (em mm)

previsto para detectores magnéticos (tubo amagnético) = sufixo DM

453 5. ... +

612 01.

+ ... ...

CILINDRO

O código standard ou a referência do cilindro

O código da opção ATEX zona 1 - 21: 612017 ou zona 2-22: 612014 O código ou a referência da eventual opção

FIXAÇÕES

O ou os códigos e a quantidade das fixações : 434 .. ...

DETECTORES

O código e a quantidade dos detetores magnéticos (eventuais) : 881 .. ...

O código e a quantidade das fixações dos detectores : 881 .. ...

ENCOMENDAS

- Nas suas encomendas, mencionar:

CILINDROS AFNOR-VDMA-ISO Ø 32 a 100 mm

DETECÇÃO MAGNÉTICA

▲

Os cilindros PES Ø 32 a 80 mm previstos para detectores apresentam espectro magnético segundo recomendação

CNOMO E 530 52 809. Valores do campo 7,5 mTesla no ponto

MT e 2 mTesla máx. na periferia do espectro magnético (1mTesla = 10 Gauss)

32 40 50 63 80 100

Ø cilindro

AH 6 6 7 8 9 6

AL 8 9 10 10 11 12 _mm

A qualidade da detecção de posição está assegurada utilizando os detectores ILS, magnético-resistivo (MR) compactos ATEX (documentação P11-293).

Cilindros equipados de um íman (M) previstos para funcionar em associação com os detectores magnéticos de posição (DM). Estes cilindros podem ser equipados com um ou vários detectores magnéticos de posição (sem contacto) fixos no tubo. Permitem o controlo das posições de fim-de-curso, e também das posições intermédias do pistão.

ÍNDICE

Normalização dimensional e intercambialidade ____________________________________________________ P11-229-5 Definição do diâmetro de um cilindro _____________________________________________________________ P11-229-6 Cilindros duplo efeito Ø 32-100 mm ______________________________________________________________ P11-229-7 Fixações ___________________________________________________________________________________ P11-229-8 Dimensões _________________________________________________________________________________ P11-229-10

AL

AH _MT

(5)

11

2 A norma internacional define o conjunto de um cilindro

equipado com as suas fixações, sem considerar só o

cilindro.

Estas novas normas definem todas as cotas exteriores de

um cilindro isolado e demais fixações que, quando

montadas, formam um conjunto segundo a ISO 6431

mencionada acima.

Estas normas francesas definem todas as cotas exteriores

de um cilindro isolado e demais fixações.

NORMALIZAÇÃO DIMENSIONAL E INTERCAMBIALIDADE

INTERCAMBIALIDADE

na norma

entre normas

ISO 6431

(de 1983)

NORMAS CILINDROS Ø 32 a 320 mm

A intercambialidade entre

os vários fabricantes de

cilindros está assegurada

quando substituído o

cilindro e suas fixações.

A intercambialidade entre

fabricantes está

asse-gurada a nível:

• do cilindro,

• de cada fixação,

• do conjunto montado.

A intercambialidade entre

fabricantes está

asse-gurada a nível:

• do cilindro,

• de cada fixação,

• do conjunto montado.

Para ser permutável com

ISO 6431, o cilindro AFNOR

NFE 49003 - VDMA deve

estar equipado com as

suas fixações, e o inverso.

Nenhuma

intercambia-lidade possível entre o

cilindro CNOMO/NFE 49001

(com ou sem fixações) e o

AFNOR NFE 49003 nem

com ISO 6431, e o inverso.

AFNOR NFE 49003 - VDMA 24562

(de 1992)

CNOMO 06.07.02/AFNOR NFE 49001

(de 1968)

Nota: As normas ISO 6432 e AFNOR NFE 49030 dizem respeito unicamente aos cilindros Ø 8 a 25 mm.

▲

A0 XA+ SA+ Ø AB TR AH Ø

Cilindro JOUCOMATIC com esta norma = tipo PES série 450-453

(6)

Todos os folhetos disponíveis em: www.ascojoucomatic.com • ESFORÇO DINÂMICO DESENVOLVIDO POR UM CILINDRO

F = Pressão x Superfície do pistão x Rendimento O rendimento de um cilindro depende do diâmetro do cilindro, da pressão e de parâmetros de ordem mecânica.

Os gráficos e quadros em baixo definem os esforços dinâmicos desenvolvidos pelos cilindros à saída e retorno da haste, em função da pressão de alimentação.

• ÍNDICE DE CARGA

É a relação, expressa em percentagem, entre a carga real a deslocar pelo cilindro e o esforço dinâmico disponível no extremo da haste.

carga real

Índice de carga (em %) = x 100 Esforço dinâmico

Para uma utilização óptima do cilindro, recomenda-se o emprego de um cilindro cujo índice de carga seja inferior ou

igual a 75 %.

Ø Ø Secção Esforços dinâmicos, em daN, em função da pressão de alimentação (bar) Cilindro Haste do pistão

(mm) (mm) (cm2₎ ₂ ₄ ₆ ₈ ₁₀ 32 12 8 6,9 13 11 30 25 46 39 62 52 77 65 40 16 12,6 10,6 21 17 46 37 70 58 95 80 122 100 50 20 19,6 16,5 33 27 70 58 110 92 150 124 190 155 63 20 31,2 28,1 53 46 110 98 170 154 230 211 290 264 80 25 50,3 45,4 88 77 185 163 285 255 385 341 480 427 100 25 78,5 73,5 135 125 290 260 440 400 600 550 750 675

Esforços desenvolvidos na saída da haste (lado tampa traseira) Esforços desenvolvidos no retorno da haste (lado da haste) Nota: Os cilindros de haste dupla passante desenvolvem esforços idênticos nos dois sentidos de funcionamento, correspondente

aos valores definidos acima para o retorno da haste.

DEFINIÇÃO DO DIÂMETRO DE UM CILINDRO

EXEMPLO: Definição de um cilindro para levantar uma carga de 150 daN a uma pressão de 7 bar relativos (manométricos).

carga real 130

Esforço dinâmico teórico = = = 175 daN índice de carga 0,75

No gráfico "saída da haste", definir o ponto de encontro entre o esforço dinâmico assim calculado e a pressão de alimentação. O diâmetro do cilindro necessário será o que corresponder ao ponto por onde passe a curva ou no que desenvolva um esforço imediatamente superior.

No exemplo citado: 175 daN situa-se entre Ø 50 e Ø 63 mm. O cilindro recomendado é o de Ø 63 mm que desenvolve 200 daN a 7 bar e cujo índice de carga real é de:

130 daN x 100 = 65% 200 daN 10 8 6 4 2 1 2 3 5 ₁₀ ₂₀ ₅₀ 100 175 200 500 1000 2000 5000

EFFORTS DÉVELOPPÉS EN SORTIE DE TIGE

Efforts dynamiques (en daN)

Pression relative (en bar)

10 8 6 4 2 1 2 3 5 ₁₀ ₂₀ ₅₀ 100 200 500 1000 2000 5000

EFFORTS DÉVELOPPÉS EN RENTRÉE DE TIGE

Efforts dynamiques (en daN)

Pression relative (en bar)

Ø 32 Ø 40 Ø 50 Ø 63 Ø 80 Ø 100 Ø 32 Ø 40 Ø 50 Ø 63 Ø 80 Ø 100

ESFORÇOS DESENVOLVIDOS PELOS CILINDROS

Pressão relativa (em bar) Pressão relativa (em bar)

ESFORÇOS DESENVOLVIDOS NA SAÍDA DA

HASTE

ESFORÇOS DESENVOLVIDOS NO RETORNO DA

HASTE

Esforços dinâmicos (em daN) Esforços dinâmicos (em daN)

(7)

11

2 ESPECIFICAÇÕES

FLUÍDO : ar ou gás neutro filtrado, lubrificado ou não PRESSÃO ADMISSÍVEL : 10 bar máx.

TEMPERATURA ADMISSÍVEL : – 20 °C, a + 70 °C (outras consultar)

VELOCIDADE MÁX. ÓPTIMA : ≤ 1 m/s (permitindo uma duração de vida óptima) VELOCIDADE MÁX. ADMISSÍVEL : 2 m/s

NORMALIZAÇÕES : ISO 6431 - VDMA 24562 - AFNOR NFE 49003

CONSTRUÇÃO

Tubo amagnético : liga de alumínio anodizado duro Tampas dianteira e traseira : liga de alumínio

Ligação tubo/tampas : tirantes em inox - Ø 80 a 100 mm Casquilho metálico : autolubrificante

Juntas de amortecimento: poliuretano (PUR)

Amortecimento : pneumático, regulável nos 2 lados por parafusos imperdíveis

Haste : aço cromado duro

Porca da haste : aço cadmiado

Pistão : resina acetal (POM), ou liga leve equipada com um íman anelar permanente Junta do pistão : poliuretano (PUR)

NS

SELECÇÃO DO MATERIAL

DEFINIÇÃO DO CÓDIGO DO CILINDRO

Versão standard: tubo perfilado, com amortecimento pneumático regulável e previsto para detectores magnéticos (posição das ranhuras em "T" em posição 12 horas). Outras versões disponíveis (ver quadro a seguir).

Na encomenda, mencionar:

■ CILINDRO

- O tipo de cilindro (perfilado, com ou sem amortecimento, previsto ou não para detecção magnética) - A orientação da ranhura em "T" do cilindro

- O Ø do cilindro e o curso

-

A OPÇÃO ATEX zona 1-21: 612017 ou zona 2-22: 612014

■ DETECTORES: Os códigos dos detectores magnéticos de posição encomendam-se separadamente: - modelo COMPACT ATEX, tipo ILS ou magnético-resistivo (ver documentação P11-293)

▼ ▼ ▼ ▼ Ø CILINDRO Tipo Ø (mm) 3 4 5 6 8 1 32 40 50 63 80 100 0 3 6 9

Posição das ranhuras em perfil "T" do cilindro PES

perfilado 12 horas 3 horas 6 horas 9 horas Tipo 00 01 02 03 Tubo perfilado Tipo TIPO DE CILINDRO Amortecimento Tubo Detecção Com Sem Previsto Não previsto Previsto Não previsto ORIENTAÇÃO RANHURA

(2)Outros cursos (consultar)

Exemplo de encomenda:

- cilindro perfilado com amortecimento pneumático e previsto para detectores = 00

- orientação das ranhuras em perfil "T" em posição 3 horas = 3 / cilindro Ø 80 mm = 8 / curso 100 mm = 0100

- opção ATEX zona 1-21: 612017 ou zona 2-22: 612014

Códigos a mencionar: 453 5 00 3 8 0100 + 612014

ACESSÓRIOS

: Réguas de protecção das ranhuras e manutenção dos cabos dos detectores - ver documentação P11-293

FIXAÇÕES

: ver páginas seguintes

OPÇÕES:

- Versão haste passante (consultar) - Cilindro de tirantes - tubo alumínio (consultar)

- Cilindro com bloqueador de haste (consultar) - Outros (consultar)

Série 453

Tipo: PES-DM

CILINDROS DE DUPLO EFEITO Ø 32 a 100 mm

Conforme as normas ISO - VDMA - AFNOR

Com amortecimento pneumático regulável

Cilindros de tubo perfilado para detectores nivelados

(1) Versões disponíveis (consultar)

(1) (1) (1) (1) (1) (1)

: Os códigos a cinzento correspondem a produtos de aplicação corrente, disponíveis em prazo reduzido

ATEX

• Cilindros destinados a ser utilizados em atmosferas explosivas, poeirentas ou gasosas, segundo a directiva ATEX 94/9/CE

CLASSIFICAÇÃO: II3GD c - Ta 40°C T85°C (T6) - Ta 70°C T100°C (T5) (ZONA 2-22)

II2GD c - Ta 40°C T85°C (T6) - Ta 70°C T100°C (T5) (ZONA 1-21) • Conformidade com a normas europeias, relativas à segurança e saúde EN 13463-1 e prEN 13463-5

25 50 80 100 125 160 200 250 320 400 500 630 700 800 900 1000 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● Cursos a mencionar (mm) (2)

(cursos standard recomendados)

Ø (mm) 32 40 50-63 80 100 Curso máx. (mm) 1000 1500 1800 2000 2000

453 5 . . . . . . . .

(8)

Todos os folhetos disponíveis em: www.ascojoucomatic.com 32 434 00 130 434 00 257 434 00 185 434 00 125 434 00 266 434 00 171 434 00 383 434 00 145 434 00 110 40 434 00 131 434 00 258 434 00 186 434 00 126 434 00 267 434 00 172 434 00 384 434 00 146 434 00 111 50 434 00 132 434 00 259 434 00 187 434 00 127 434 00 268 434 00 173 434 00 385 434 00 147 434 00 112 63 434 00 133 434 00 260 434 00 188 434 00 128 434 00 269 434 00 174 434 00 386 434 00 148 434 00 113 80 434 00 134 434 00 261 434 00 189 434 00 129 434 00 270 434 00 175 434 00 387 434 00 149 434 00 114 100 434 00 135 434 00 262 434 00 190 434 00 161 434 00 271 434 00 176 434 00 388 434 00 150 434 00 115 32 434 00 163 434 00 307 434 00 119 410 564 410 570 434 00 207 40 434 00 164 434 00 308 434 00 120 410 565 410 571 434 00 208 50 434 00 165 434 00 309 434 00 121 410 566 410 572 434 00 208 63 434 00 166 434 00 310 434 00 122 410 567 410 573 434 00 209 80 434 00 167 434 00 311 434 00 123 410 568 410 574 434 00 209 100 434 00 168 434 00 312 434 00 124 410 569 410 575 434 00 210 Aplicações

Para cilindro Ø CÓDIGOS DAS FIXAÇÕES

intensivo Construção

normal

Dimensões página 11 página 17 página 11 página 16 página 16 página 16

serviço

FIXAÇÕES

Esquadro baixo Esquadro Flange dianteira ou Munhão macho intermédio MT4 Suportes (2)

no extremo (2) alto (1) traseira rectangular (para cilindro PES de tubo perfilado) munhão macho

MS1 MS3 MF1 - MF2 AT4

● ● ● ● ● ●

Chapa de aço Aço Aço Fundição Fundição Alumínio

embutido estirado + casquilhos

fixo / XV (3) livre (4)

: Os códigos a cinzento correspondem a produtos de aplicação corrente, disponíveis em prazo reduzido Aplicações serviço

normal intensivo Construção

Espiga traseira

Forquilha traseira desmontável Espiga traseira desmontável de esquadro

MP2 MP4 AB3

● ● ● ● ● ●

Liga Fundiç. + aço Fundiç. + aço Liga Fundição Fundição Liga Fundição Fundição

leve sem casquilho + casquilho leve sem casquilho + casquilho leve sem casquilho + casquilho

páginas 12/13 página 12/13 página 13

Série 453

(1) Esquadro alto vendido em unidades (2) Corresponde a um lote de 2 peças

(3) Munhão fornecido fixo no tubo à cota XV definida na encomenda:

O código do munhão macho fixo, à cota XV e o eventual código de orientação do munhão relativamente aos orifícios, terão de ser adicionados ao código do cilindro (exemplo: 453 50 003 0200 + opções 410 566 / XV = 210 mm + 410 002)

(4) Munhão montado livre no tubo do cilindro permitindo a adaptação "in situ", à cota desejada: O código do munhão macho montado livre e o eventual código de orientação do munhão relativamente aos orifícios, terão de ser adicionados ao código do cilindro

NOTA: À excepção do munhão macho, as fixações são fornecidas sem montar.

410 003 410 002

● Eixo do munhão perpendicular aos orifícios de alimentação, código: 410 002

(orientação standard),

● A outra posição sob encomenda, código:

410 003

Orientação do munhão

(9)

11

2 Série 453

Aplicações serviço normal intensivo Construção

Dimensões páginas 14/15 páginas 14/15 página 15 página 18 página 18 página 18

Forquilha fêmea Espiga com rótula Compensador (6)

Forquilha traseira Espiga traseira Espiga traseira para extremo de haste para extremo de haste de alinhamento

para espiga recta com rótula (5) recta com rótula (5) ISO 8140 - RP102P ISO 8139 - RP103P de extremo de haste

com rótula MP6 AB5 AP2 AP6

● ● ● ● ● ●

Aço forjado Aço forjado Aço forjado Aço Aço Aço

32 434 00 363 434 00 372 434 00 354 434 00 016 434 00 001 434 00 242 40 434 00 364 434 00 373 434 00 355 434 00 017 434 00 002 434 00 243 50 434 00 365 434 00 374 434 00 356 434 00 018 434 00 003 434 00 244 63 434 00 366 434 00 375 434 00 357 434 00 018 434 00 003 434 00 244 80 434 00 367 434 00 376 434 00 358 434 00 019 434 00 004 434 00 245 100 434 00 368 434 00 377 434 00 359 434 00 019 434 00 004 434 00 245

: Os códigos a cinzento correspondem a produtos de aplicação corrente, disponíveis com prazo reduzido

FIXAÇÕES

(5) Estes acessórios permitem uma compensação angular esférica de 4°

(6) Este acessório permite compensações angulares esféricas de 4° e radial de 0,7 mm NOTA: À excepção do munhão, as fixações são fornecidas sem montar

(10)

DIMENSÕES E PESOS - APENAS O CILINDRO

1 : + Curso 2 : + 2 x curso ✻ : cotas entre faces

CILINDRO HASTE PASSANTE

Série 453

CILINDRO HASTE SIMPLES

(3) Peso dos cilindros com um curso de 0 mm.

(4) Peso a acrescentar por cada 100 mm de curso suplementar. Ø (mm) AM ØB ØBA BG E ØEE ØKK KV KW L2 L8 M ØMM N PL ØRT SW TG VA 32 22 30 30 16 50 G1/8 M10x1,25 16 5 17 94 48 12 142 14 M6 10 32,5 4 4 40 24 35 35 16 55 G1/4 M12x1,25 18 6 19 105 54 16 159 16 M6 13 38 4 4 50 32 40 40 16 65 G1/4 M16x1,5 24 8 26 106 69 20 175 18,5 M8 16 46,5 4 4 63 32 45 45 16 79 G3/8 M16x1,5 24 8 26 121 69 20 190 17 M8 16 56,5 4 4 80 40 45 45 17 100 G3/8 M20x1,5 30 10 33 128 86 25 214 16,5 M10 21 72 4 4 100 40 55 55 17 120 G1/2 M20x1,5 30 10 35,5 138 91 25 229 21 M10 21 89 4 4 COTAS (mm) Ø (mm) COTAS (mm) Pesos (kg) WH ZJ ZM (3) (4) 32 26 120 146 0,610 0,325 40 30 135 165 0,850 0,455 50 37 143 180 1,225 0,630 63 37 158 195 1,780 0,815 80 46 174 220 2,900 1,300 100 51 189 240 4,100 1,600 VD mín. ZM + 2 AM AM M L8 + 1 M + 1 Ø BAd11 VA PL Ø EE PL L2 VD KW WH M AM L8 + 1 ZJ + 1 N + 1 Ø Bd11 Ø MM KV ❉ SW ❉ Ø KK = = = = == == E TG TG E BG _{Ø RT}

(11)

11

2 Série 453

1 : + Curso

FIXAÇÃO POR ESQUADROS BAIXOS - MS1

FIXAÇÃO POR FLANGE DIANTEIRA OU TRASEIRA RECTANGULAR - MF1 - MF2

Pesos (kg) Ø (mm) 32 0,150 0,240 40 0,190 0,240 50 0,395 0,500 Pesos (kg) Ø (mm) 63 0,445 0,580 80 0,790 1,390 100 1,400 1,630

2 esquadros Flange dianteira ou traseira 2 esquadros Flange dianteira ou traseira R TR Ø (mm) COTAS (mm) ØAB AM AO AH AT AU Ød4 E ØFB L8 MF SA TF TG UF W XA ZJ ZF 32 7 22 11 32 4,5 24 30 50 7 94 10 32 142 64 32,5 86 16 144 120 130 40 10 24 15 36 4,5 28 35 58 9 105 10 36 161 72 38 96 20 163 135 145 50 10 32 15 45 5,5 32 40 70 9 106 12 45 170 90 46,5 115 25 175 143 155 63 10 32 15 50 5,5 32 45 85 9 121 12 50 185 100 56,5 130 25 190 158 170 80 12 40 20 63 6,5 41 45 105 12 128 16 63 210 126 72 165 30 215 174 190 100 14,5 40 25 71 6,5 41 55 130 14 138 16 75 220 150 89 187 35 230 189 205 AH TR = = E max. = TG = = = AM XA + 1 AU L8 + 1 SA + 1 AU AT 2 ØAB AT AO max. = = ZJ + 1 ZF + 1 AM MF W Ø d4H11 R 4Ø FB E max. UF max. TF == ₌₌ = =

(12)

Série 453

Ø 32...100 mm EW - 0,6 Tolerâncias EW normalizadas - 0,2

FIXAÇÃO POR FORQUILHA TRASEIRA DESMONTÁVEL - MP2

COTAS (mm) Ø (mm) AM CB ØCD E EW FL MR TG UB XD Y 32 22 26 10 50 26 22 11 32,5 45 142 56 40 24 28 12 58 28 25 13 38 52 160 63 50 32 32 12 70 32 27 13 46,5 60 170 71 63 32 40 16 85 40 32 17 56,5 70 190 81 80 40 50 16 105 50 36 17 72 90 210 101 100 40 60 20 130 60 41 21 89 110 230 128 1 : + Curso

Forquilha traseira Espiga traseira Pesos (kg) Ø (mm) Ø (mm) Pesos (kg)

Forquilha traseira Espiga traseira

63 0,370 0,685 0,250 0,620 80 0,635 1,375 0,445 1,110 100 0,990 2,100 0,755 1,700 32 0,105 0,205 0,085 0,210 40 0,150 0,305 0,092 0,230 50 0,240 0,430 0,170 0,430

Liga leve Fundição + aço Liga leve Fundição + aço Liga leve Fundição + aço Liga leve Fundição + aço

FIXAÇÃO POR ESPIGA TRASEIRA DESMONTÁVEL - MP4

UBh14 CBH14 Y E max. == TG = = = = = = TG E max. AM XD + 1 FL Ø CDH9/e8 MR max. AM XD + 1 FL Ø CDH9 MR max. E max. TG = = = = == TG = = E max. EW = =

(13)

11

2 Série 453

Pesos (kg) Ø (mm) Ø (mm) Pesos (kg) Completa em esquadro

Completa normal Completa normal Completa em esquadro

32 0,190 0,415 0,160 0,340

40 0,240 0,535 0,230 0,450

50 0,410 0,860 0,390 0,790

Liga leve Fundição + aço Liga leve Fundição + aço Liga leve Fundição + aço Liga leve Fundição + aço

63 0,620 1,305 0,570 1,080 80 1,080 2,485 0,950 2,090 100 1,745 3,800 1,500 2,750 COTAS (mm) Ø (mm) AM ØCD ØD ØS5 E EM FL K1 K2 G1 G2 G3 CA L65/1 L65/2 TG XD Y a 32 22 10 6,6 6,6 50 26 22 38 51 21 18 31 32 5,5 6,5 32,5 142 56 45° 40 24 12 6,6 6,6 58 28 25 41 54 24 22 35 36 5,5 8,5 38 160 63 50° 50 32 12 9 9 70 32 27 50 65 33 30 45 45 6,5 10,5 46,5 170 71 40° 63 32 16 9 9 85 40 32 52 67 37 35 50 50 6,5 10,5 56,5 190 81 55° 80 40 16 11 11 105 50 36 66 86 47 40 60 63 10 11,5 72 210 101 45° 100 40 20 11 11 130 60 41 76 96 55 50 70 71 10 12,5 89 230 128 35° 1 : + Curso

FIXAÇÃO ARTICULADA COMPLETA NORMAL, COM OU SEM CASQUILHOS - MP2 + MP4

O conjunto é constituído pelas 2 fixações MP2 e MP4, e encomendar separadamente.

FIXAÇÃO ARTICULADA COMPLETA EM ESQUADRO, COM OU SEM CASQUILHOS - MP2 + AB3

O conjunto é constituído pela forquilha traseira MP2 e pela espiga traseira em esquadro AB3 com ou sem casquilhos. Estes 2 elementos encomendam-se separadamente.

E max. TG = = = = = ₌ = = TG E max. Y 4Ø D AM XD + 1 FL FL Ø CDH9/e8 TG E max. α α L65/1 Y E max. == TG = = = = = = TG E max. AM XD + 1 G1Js14 20˚ Ø CDH9/e8 CA Js15 K1 K2 max. G2 G3 max. 4Ø S5 EM L65/2 Tolerâncias EM normalizadas Ø 32...100 mm - 0,2 EM - 0,6

(14)

Série 453

FIXAÇÃO POR FORQUILHA TRASEIRA DESMONTÁVEL - PREVISTA PARA ESPIGAS COM RÓTULA

FIXAÇÃO POR ESPIGA TRASEIRA DESMONTÁVEL, RECTA, COM RÓTULA - MP6

Ø (mm) AM B B1 B2 CN E ER EN FL R1 TG XD 32 22 10,5 14 34 10 50 15 14 22 11 32,5 142 40 24 12 16 40 12 58 18 16 25 13 38 160 50 32 15 21 45 16 70 20 21 27 18 46,5 170 63 32 15 21 51 16 85 23 21 32 18 56,5 190 80 40 18 25 65 20 105 27 25 36 22 72 210 100 40 18 25 75 20 130 30 25 41 22 89 230 COTAS (mm) 1 : + Curso Ø 32...100 mm EN - 0,1 Tolerâncias EN normalizadas 0 Pesos (kg) Ø (mm) 32 0,190 0,180 40 0,300 0,290 50 0,460 0,420 Pesos (kg) Ø (mm) 63 0,680 0,650 80 1,460 1,210 100 2,130 1,870

Forquilha traseira Espiga traseira para espiga com rótula recta, com rótula

B2 B1D10 E max. == TG = = = = = = TG E max. AM XD + 1 FL Ø CNF7/h9 R1 max. AM XD + 1 FL Ø CNH7 ER max. E max. TG 4˚ 4˚ = = = = == TG = = E max. EN = = +0 - 0,1 B

(15)

11

2 Série 453

FIXAÇÃO ARTICULADA COMPLETA RECTA, COM RÓTULA

O conjunto é constituído pela forquilha traseira para espiga com rótula e pela espiga traseira recta MP6. Estes 2 elementos encomendam-se separadamente.

1 : + Curso 32 22 10 6,6 6,6 50 14 22 38 51 21 18 31 32 5,5 8,5 32,5 142 40° 40 24 12 6,6 6,6 58 16 25 41 54 24 22 35 36 5,5 8,5 38 160 45° 50 32 16 9 9 70 21 27 50 65 33 30 45 45 6,5 10 46,5 170 35° 63 32 16 9 9 85 21 32 52 67 37 35 50 50 6,5 10 56,5 190 50° 80 40 20 11 11 105 25 36 66 86 47 40 60 63 10 11,5 72 210 40° 100 40 20 11 11 130 25 41 76 96 55 50 70 71 10 12,5 89 230 30° Ø (mm) COTAS (mm) AM ØCN ØD ØS5 E EN FL K1 K2 G1 G2 G3 CH L65/1 L65/2 TG XD a

FIXAÇÃO ARTICULADA COMPLETA EM ESQUADRO COM RÓTULA

O conjunto é constituído pela forquilha traseira para espiga com rótula e pela espiga traseira de esquadro com rótula AB5. Estes 2 elementos encomendam-se separadamente.

Pesos (kg) Ø (mm) 32 0,370 0,370 40 0,590 0,530 50 0,880 0,910 Pesos (kg) Ø (mm) 63 1,330 1,200 80 2,670 2,400 100 4 3,200

Completa recta Completa em esquadro com rótula com rótula

; ; ; ; ; ; ; ; ; ; ; ; ; ; E max. TG = = = = = ₌ = = TG E max. 4Ø D AM XD + 1 FL FL Ø CNH7/h9 TG E max. L65/1 α α AM XD + 1 G1Js14 10˚ Ø CNH7/h9 CH Js15 K1 K2 max. G2 G3 max. 4Ø S5 E max. ₌₌ TG = = = = = = TG E max. ;;; ;;; ; ;; ; ;; ; ;;; EN 4˚ 4˚ 180˚ +0 - 0,1 L65/2

(16)

FIXAÇÃO POR MUNHÃO MACHO - MT4

Série 453

Ø (mm) A AM B1 B2 C Ød3 Ød4 E H1 H3 L5 L6 Q TD TG TL TM UW ZJ 32 32 22 46 18 10,5 6,6 11 50 30 6,8 71 86 18 12 32,5 12 50 64 120 40 36 24 55 21 12 9 15 55 36 9 87 105 20 16 38 16 63 73 135 50 36 32 55 21 12 9 15 65 36 9 99 117 20 16 46,5 16 75 88 143 63 42 32 65 23 13 11 18 79 40 11 116 136 25 20 56,5 20 90 102 158 80 42 40 65 23 13 11 18 100 40 11 136 156 25 20 72 20 110 124 174 100 50 40 75 28,5 16 13,5 20 120 50 13 164 189 30 25 89 25 132 144 189 Ø (mm) Suportes de munhão Apenas minhão 32 0,170 0,120 40 0,315 0,230 50 0,465 0,230 Ø (mm) Suportes de munhão Apenas munhão 63 0,575 0,330 80 1,095 0,330 100 1,500 0,580 Pesos (kg) Pesos (kg) COTAS (mm) 1 : + Curso

2 : Se a cota XV se define na encomenda, o cilindro é fornecido com munhão fixo e montado no tubo perfilado. No caso contrário, a posição do munhão é regulável ao longo do tubo, por esta razão é fornecido montado mas sem estar bloqueadi.

3 : O bloqueio realiza-se apertando os 8 parafusos

SUPORTES DE MUNHÃO - AT4

32 70 76 + C 40 79 86 + C 50 86 95 + C 63 96 115 + C 80 102 120 + C 100 109 131 + C Ø XV XV XV XV 1 mín. máx. mín. máx. mín. COM DETECTORES 1 = + Curso SEM DETECTORES Q ZJ + 1 XV 2 AM Ø TDe9 E UW = = = = TM h14 TL h14 = = TG 3 B1 =A= TM h14 L5 L6 A = = B1 B2 H1 H3 Ød4 Ø d3 Ø TDH9 C == = = = = = = = = = =

(17)

11

2 Série 453

ESQUADRO ALTO - MS3 (vendido à unidade)

COTAS (mm)

ØAB AH AO AT AU AM E L8 UF SA TG TR XA

Ø

(mm) _{esquadro alto}CÓDIGO

32 434 00 307 40 434 00 308 50 434 00 309 63 434 00 310 80 434 00 311 100 434 00 312 7 32 11 8 24 22 50 94 54 142 32,5 32 144 0,180 10 36 15 8 28 24 58 105 62 161 38 36 163 0,250 10 45 15 10 32 32 70 106 77 170 46,5 45 175 0,470 10 50 15 10 32 32 85 121 87 185 56,5 50 190 0,595 12 63 20 12 41 40 105 128 110 210 72 63 215 1,265 14,5 71 25 12 41 40 130 138 130 220 89 75 230 -Pesos (kg) TR = = E max. = TG = = = AM XA + 1 AU L8 + 1 SA + 1 AU AT 2øAB AT AH AO AH UF 1 : + Curso

(18)

Série 453

• Compensação radial 0,7 a 1 mm (ver quadro) • Compensação angular esférica: 4° Nota: O compensador é fornecido com um jogo axial de 0,05 a 0,1

- Não mudar a regulação.

COTAS (mm) Ø (mm) AV-AX B CE CH ØCK CL CM ØCN E EN ER ØKK LE LF 32 20 26 40 43 10 20 10 10 56 14 14 M10x1,25 20 15 40 22 32 48 50 12 24 12 12 67 16 16 M12x1,25 24 17 50 28 41 64 64 16 32 16 16 89 21 21 M16x1,5 32 22 63 28 41 64 64 16 32 16 16 89 21 21 M16x1,5 32 22 80 33 48 80 77 20 40 20 20 112 25 25 M20x1,5 40 26 100 33 48 80 77 20 40 20+ 0.6_{+ 0.15} 20 112 25 25 M20x1,5 40 26 + 0.6 + 0.15 + 0.5 + 0.15 + 0.5 + 0.15 + 0.5 + 0.15 + 0.5 + 0.15 Ø (mm) Espiga de haste Forquilha de haste 32 0,100 0,070 40 0,150 0,120 50 0,330 0,220 Ø (mm) Espiga de haste Forquilha de haste 63 0,330 0,220 80 0,670 0,390 100 0,670 0,390 Ø (mm) AM AM1 P(2) ØKK KW R T(2) W1(2) W2(2) X 32 22 26 12 M10x1,25 6 73 17 30 19 58 0,7 0,210 40 24 26 12 M12x1,25 7 77 19 30 19 59 0,7 0,210 50 32 34 19 M16x1,5 8 106 24 42 30 82 1 0,650 63 32 34 19 M16x1,5 8 106 24 42 30 82 1 0,650 80 40 42 19 M20x1,5 9 122 30 42 30 92 1 0,680 100 40 42 19 M20x1,5 9 122 30 42 30 92 1 0,680 Pesos (kg) COTAS (mm) 1 : + Curso

(2) : cotas entre planos

COMPENSADOR DE ALINHAMENTO

ESPIGA COM RÓTULA PARA EXTREMO DE HASTE - AP6

ISO 8139 - RP 103 P

FORQUILHA PARA EXTREMO DE HASTE - AP2

ISO 8140 - RP 102 P

Pesos (kg) Pesos (kg)

Compensação radial (mm)

α: ajus angulaire sphérique 4°

E max. ØCKH9/d10 AV LE CE CM B max. CL ER max. ØKK ØCNH9 AX ØKK EN h12 α α CH LF ER max. ZJ + 1 AM X min. AM KW AM1 R 4˚ 4˚ øKK W 2( 2 ) W1(2) P( 2 ) T( 2 ) øKK

(19)

11

2

1

2

3

4 (Ø100)

3 2

Conjuntos de peças de substituição

CILINDROS PES DE TUBO PERFILADO

NOTA: Para obter um funcionamento óptimo recomenda-se a utilização da massa lubrificante fornecida em cada bolsa. Tubo suplementar (11 cm3) sob encomenda, código: 978 02 100

Previsto para detector 978 02 343

32

40

50

63

80

100

CÓDIGOS Ø

CILINDRO Tipo de cilindro (juntas: 1 a 4) Íman
