FORTALECIMENTO DO PARQUE ESTADUAL DA ILHA GRANDE - OBRAS DE REFORMA DA SEDE ADMINISTRATIVA/CENTRO DE VISITANTES DO PARQUE ESTADUAL DA ILHA GRANDE

1

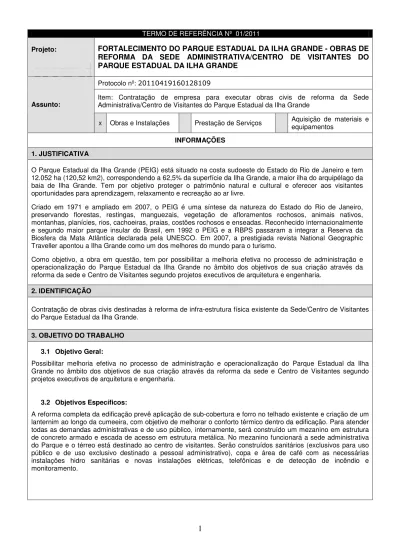

TERMO DE REFERÊNCIA Nº 01/2011

Projeto:

FORTALECIMENTO DO PARQUE ESTADUAL DA ILHA GRANDE - OBRAS DE

REFORMA DA SEDE ADMINISTRATIVA/CENTRO DE VISITANTES DO

PARQUE ESTADUAL DA ILHA GRANDE

Protocolo nº: 20110419160128109

Item: Contratação de empresa para executar obras civis de reforma da Sede Administrativa/Centro de Visitantes do Parque Estadual da Ilha Grande

Assunto:

x Obras e Instalações Prestação de Serviços Aquisição de materiais e _equipamentos

INFORMAÇÕES 1. JUSTIFICATIVA

O Parque Estadual da Ilha Grande (PEIG) está situado na costa sudoeste do Estado do Rio de Janeiro e tem 12.052 ha (120,52 km2), correspondendo a 62,5% da superfície da Ilha Grande, a maior ilha do arquipélago da baia de Ilha Grande. Tem por objetivo proteger o patrimônio natural e cultural e oferecer aos visitantes oportunidades para aprendizagem, relaxamento e recreação ao ar livre.

Criado em 1971 e ampliado em 2007, o PEIG é uma síntese da natureza do Estado do Rio de Janeiro, preservando florestas, restingas, manguezais, vegetação de afloramentos rochosos, animais nativos, montanhas, planícies, rios, cachoeiras, praias, costões rochosos e enseadas. Reconhecido internacionalmente e segundo maior parque insular do Brasil, em 1992 o PEIG e a RBPS passaram a integrar a Reserva da Biosfera da Mata Atlântica declarada pela UNESCO. Em 2007, a prestigiada revista National Geographic Traveller apontou a Ilha Grande como um dos melhores do mundo para o turismo.

Como objetivo, a obra em questão, tem por possibilitar a melhoria efetiva no processo de administração e operacionalização do Parque Estadual da Ilha Grande no âmbito dos objetivos de sua criação através da reforma da sede e Centro de Visitantes segundo projetos executivos de arquitetura e engenharia.

2. IDENTIFICAÇÃO

Contratação de obras civis destinadas à reforma de infra-estrutura física existente da Sede/Centro de Visitantes do Parque Estadual da Ilha Grande.

3. OBJETIVO DO TRABALHO 3.1 Objetivo Geral:

Possibilitar melhoria efetiva no processo de administração e operacionalização do Parque Estadual da Ilha Grande no âmbito dos objetivos de sua criação através da reforma da sede e Centro de Visitantes segundo projetos executivos de arquitetura e engenharia.

3.2 Objetivos Específicos:

A reforma completa da edificação prevê aplicação de sub-cobertura e forro no telhado existente e criação de um lanternim ao longo da cumeeira, com objetivo de melhorar o conforto térmico dentro da edificação. Para atender todas as demandas administrativas e de uso público, internamente, será construído um mezanino em estrutura de concreto armado e escada de acesso em estrutura metálica. No mezanino funcionará a sede administrativa do Parque e o térreo está destinado ao centro de visitantes. Serão construídos sanitários (exclusivos para uso público e de uso exclusivo destinado a pessoal administrativo), copa e área de café com as necessárias instalações hidro sanitárias e novas instalações elétricas, telefônicas e de detecção de incêndio e monitoramento.

2

4.1.4 Demolições, remoções e proteções;

4.2 Infraestrutura e Fundações;

4.2.1 Fundação rasa tipo baldrame; 4.2.2 Laje no solo tipo radier;

4.2.3 Reservatório de água em subsolo; 4.3 Estruturas;

4.3.1 Concreto armado

4.3.2 Estrutura metálica e complementos 4.4 Paredes, Painéis e Esquadrias

4.4.1 Alvenarias

4.4.2 Esquadrias de madeira, serviços de marcenaria balcões 4.4.3 Esquadrias metálicas, painéis metálicos

4.4.4 Ferragens para esquadrias 4.5 Vidraçaria

4.6 Cobertura e tratamentos externos 4.6.1 Cobertura 4.6.2 Tratamentos 4.7 Revestimento, Forros e Pinturas;

4.7.1 Tratamentos internos 4.7.2 Revestimentos, forros 4.7.3 Pintura

4.7.4 Pavimentação, arremates de piso 4.7.5 Piso na recepção

3

4.8.1 Instalações elétricas 4.8.2 Luminárias, Ventiladores

4.8.3 Instalações hidráulicas de água potável e esgoto 4.8.4 Aparelhos sanitários e complementos

4.8.5 Instalações diversas: ar condicionado, detecção de incêndio e monitoramento 4.9 Complementação e limpeza

4.9.1 Limpeza, remoções e vistoria. 5. CRONOGRAMA DE ATIVIDADES E PRAZOS

Poderá haver prorrogação do prazo, caso exista a necessidade, desde que ocorra uma justificativa por escrito pela contratada ao INEA e este submeter à aprovação ao contratante, além de um novo cronograma. Segue cronograma:

CENTRO DE VISITANTES-ILHA GRANDE

CRONOGRAMA DE EXECUÇÃO E CUSTOS, EM PERCENTUAIS SOBRE O VALOR GLOBAL ETAPA DA OBRA - MESES 01 02 03 04 05 01- PLANEJAMENTO E CANTEIRO (INSTALAÇÕES

PROVISÓRIAS, EQUIPAMENTOS E

FERRAMENTAS, ADMINISTRAÇÃO LOCAL,

DEMOLIÇÕES, REMOÇÕES E PROTEÇÕES) 41,31% 02- SERVIÇOS DE INFRAESTRUTURA

(FUNDAÇÕES, LAJE E RESERVATÓRIO DE ÁGUA) 5,47% 03-1- ESTRUTURA CONCRETO ARMADO 6,00% 5,83%

03-2- ESTRUTURA METÁLICA 1,84%

04.1- ALVENARIAS 1,25% 1,26%

04.2- ESQUADRIAS (ESQUADRIAS DE MADEIRA, ESQUADRIAS DE METAL, PAINÉIS METÁLICOS,

FERRAGENS PARA ESQUADRIAS) 3,17% 3,17%

05.1- COBERTURA 1,78% 05.2- TRATAMENTOS 3,25% 06.1- REVESTIMENTOS (TRATAMENTOS INTERNOS, FORROS) 2,91% 2,92% 06.2- PINTURAS 1,31% 1,32% 07.1- PAVIMENTAÇÃOO INTERNA 1,15% 1,15% 07.2- PAVIMENTAÇÃO EXTERNA 0,83%

08- INSTALAÇÕES E APARELHOS (INSTALAÇÕES ELÉTRICAS, LUMINÁRIAS, VENTILADORES, INSTALAÇÕES HIDRO SANITÁRIAS, APARELHOS SANITÁRIOS E COMPLEMENTOS, INSTALAÇÕES

DIVERSAS) 4,53% 4,54% 4,54%

09- COMPLEMENTAÇÃO E LIMPEZA (LIMPEZA,

REMOÇÕES E VISTORIA) 0,47%

4

A proposta apresentada deverá estar de acordo com as medições periódicas. Os pagamentos serão realizados no máximo 10 (dez) dias úteis após aprovação da medição e da fatura de serviços prestados, mediante a entrega do Termo de Recebimento e Aceite de cada etapa.

MESES

ATIVIDADES

CUSTO

1

2

3

4

5

OBRAS CIVIS DE RECUPERAÇÃO E REFORMA DA SEDE ADMINISTRATIVA/CENTRO DE VISITANTES DO PARQUE

ESTADUAL DA ILHA GRANDE

100,00%

46,78%

12,20%

18,85%

15,01%

7,16%

A EMPRESA construtora deve, preferencialmente, possuir experiência comprovada em obras similares e ter sua sede e/ou obras realizadas na área de entorno do parque ou nos municípios limítrofes/ vizinhos, visando conceitos de sustentabilidade e fortalecimento da economia regional.

Deve respeitar as legislações vigentes, as características do terreno e a minimização dos impactos ambientais; ser apto a exercer as atividades perante o CREA e apresentar ART de todos os serviços.

8. PRAZO

O prazo para conclusão das obras será de 5 meses a partir data de inicio contida no Termo de Autorizaçãopara início de obra.

9. OBRIGAÇÕES DAS PARTES 9.1 Obrigações do INEA:

9.1.1 Prestar as informações e os esclarecimentos que venham a ser solicitados, bem como disponibilizar-se para reuniões;

9.1.2 Supervisionar e acompanhar o desempenho dos serviços e suas etapas, assim como convocar a qualquer momento o executor do projeto para prestar esclarecimentos ou sanar dúvidas;

9.1.3 Avaliar medições e produtos de cada etapa em até 10 dias, no máximo; 9.1.4 Fornecer laudos e projetos completos.

9.2 Obrigações da contratada:

9.2.1 A execução dos serviços deverá ser fiel aos projetos fornecidos pelo INEA. Qualquer sugestão ou necessidade de mudança deverá ser solicitada formalmente à fiscalização para sua aprovação;

9.2.2 Todas as informações referentes ao andamento das obras deverão constar do diário de obras;

9.2.3 Deverá ser apresentada no início das obras a ART (anotação de responsabilidade técnica) junto ao CREA/RJ;

9.2.4 Por se tratar de obras em unidade de conservação, deve-se atentar ao transporte e despejo de todo o tipo de resíduos, de maneira que não afetem a uma área de proteção integral; 9.2.5 Deverá ser confeccionada placa de obras, conforme modelo e informações fornecidas pelo

INEA;

9.2.6 Todos os serviços, bem como informações contidas nos projetos, deverão ser executados rigorosamente em consonância com as normas da ABNT e demais legislações pertinentes.

5

9.2.7 A contratada e os serviços prestados devem obedecer todas as indicações da licitação e do contrato jurídico;

9.2.8 Realizar visita técnica para reconhecimento do terreno; 9.2.9 Apresentar cronograma-físico financeiro atualizado;

9.2.10 Estar durante a execução dos serviços em contato com o chefe da unidade e com a equipe da GEPRO para troca de informações e orientações técnicas, definição de tarefas, prazos e critérios para aprovação, adequação de estudos à execução e agendar visita técnica;

9.2.11 Realizar o serviço objeto deste estudo dentro da boa técnica e em conformidade legal e fornecer sempre que solicitado informações e documentos necessários ao desenvolvimento do serviço;
