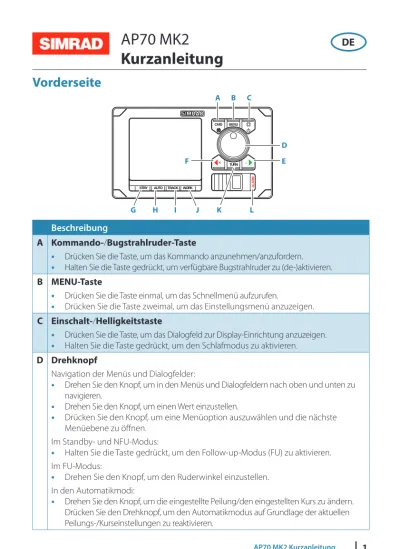

AP70 MK2
Kurzanleitung
Vorderseite
TURN MENU CMDSTBY AUTO TRACK WORK ALAR
M H I J A B C L K D G E F Beschreibung A Kommando-/Bugstrahlruder-Taste
• Drücken Sie die Taste, um das Kommando anzunehmen/anzufordern.
• Halten Sie die Taste gedrückt, um verfügbare Bugstrahlruder zu (de-)aktivieren.
B MENU-Taste
• Drücken Sie die Taste einmal, um das Schnellmenü aufzurufen.
• Drücken Sie die Taste zweimal, um das Einstellungsmenü anzuzeigen.
C Einschalt-/Helligkeitstaste
• Drücken Sie die Taste, um das Dialogfeld zur Display-Einrichtung anzuzeigen.
• Halten Sie die Taste gedrückt, um den Schlafmodus zu aktivieren.
D Drehknopf
Navigation der Menüs und Dialogfelder:
• Drehen Sie den Knopf, um in den Menüs und Dialogfeldern nach oben und unten zu
navigieren.
• Drehen Sie den Knopf, um einen Wert einzustellen.
• Drücken Sie den Knopf, um eine Menüoption auszuwählen und die nächste
Menüebene zu öffnen. Im Standby- und NFU-Modus:
• Halten Sie die Taste gedrückt, um den Follow-up-Modus (FU) zu aktivieren.
Im FU-Modus:
• Drehen Sie den Knopf, um den Ruderwinkel einzustellen.
In den Automatikmodi:
• Drehen Sie den Knopf, um die eingestellte Peilung/den eingestellten Kurs zu ändern.
Drücken Sie den Drehknopf, um den Automatikmodus auf Grundlage der aktuellen Peilungs-/Kurseinstellungen zu reaktivieren.
Beschreibung
E Steuerbord- (Bestätigen-)Taste
Navigation der Menüs und Dialogfelder:
• Drücken Sie die Taste, um zu bestätigen/die nächste Menüebene aufzurufen
Im Standby-Modus:
• Drücken Sie die Taste, um den NFU-Modus zu aktivieren.
In den Automatikmodi:
• Drücken Sie die Taste, um die eingestellte Peilung/den eingestellten Kurs auf Steuerbord
zu ändern.
F Backbord- (Abbrechen-)Taste
Navigation der Menüs und Dialogfelder:
• Drücken Sie die Taste, um abzubrechen/zur vorherigen Menüebene zurückzukehren.
• Halten Sie die Taste gedrückt, um das Menü zu schließen.
Im Standby-Modus:
• Drücken Sie die Taste, um den NFU-Modus zu aktivieren.
In den Automatikmodi:
• Drücken Sie die Taste, um die eingestellte Peilung/den eingestellten Kurs auf
Backbord zu ändern.
G Standby-Taste – Drücken Sie die Taste, um den Autopiloten in den Standby-Modus umzuschalten.
H Auto-Taste
• Drücken Sie die Taste einmal, um den Auto- oder NoDrift-Modus zu aktivieren.
• Drücken Sie die Taste erneut, um zwischen den Modusoptionen Auto und NoDrift
umzuschalten.
I Track-Taste – Drücken Sie die Taste, um den Nav-Modus zu aktivieren.
J Work-Taste
• Drücken Sie die Taste, um das Betriebs-Schnellmenü anzuzeigen.
• Drücken Sie die Taste erneut, um zwischen den verschiedenen Betriebsmodi/Profilen zu
wechseln.
K Turn-Taste – Drücken Sie die Taste, um das Wende-Schnellmenü anzuzeigen.
L Alarmtaste – Drücken Sie die Taste, um die Liste der aktiven Warnmeldungen anzuzeigen.
Einschalt-/Helligkeitstaste
Gedrückt halten: System in den Schlafmodus versetzen
Einmaliges Drücken: Dialogfeld zur Display-Einrichtung anzeigen Wiederholtes
Drücken:
Zwischen Stufen der
Hintergrundbeleuchtung wechseln
¼ Hinweis: Wenn die Einschalttaste gedrückt gehalten wird, nachdem das Display in den Schlafmodus versetzt wurde, startet das Gerät neu und ein Stromausfall-Alarm wird aktiviert. Drücken Sie eine beliebige andere Taste am Gerät, um den Alarm auszuschalten.
|
Der Bildschirm
Statussymbole Kurs-Repeater Modus-Informationsfeld Modus-Anzeige Betriebsprofil Ruderbefehl Ruder-Balken Symbol BeschreibungSymbol verfügbar, wenn ein Bugstrahlruder installiert ist. Das Symbol wird ausgegraut, wenn das Bugstrahlruder für die Lenkung deaktiviert ist.
Aktive Meldungen. Rotes Symbol für Alarme, gelbes für Warnungen.
Gesperrtes Bediengerät
Standbild-Anzeige. Zwei Punkte blinken abwechselnd langsam auf und zeigen an, dass der Bildschirm eingeschaltet ist und die Informationen von den Sensoren aktualisiert werden
Kommandoübertragung und Gerätesperre
CMD CMD
Übernehmen des Kommandos Kommandoübertragung – Sperren anderer Geräte
Aktivieren und Deaktivieren des Bugstrahlruders
CMD
Autopilot-Modi
Modus Aktivieren Modusanzeige Drehknopf Tasten PORT/ STDB Drehen Drücken
Standby STBY Keine
Aktion Gedrückt halten, um in FU-Modus zu wechseln In NFU-Modus wechseln NFU Tasten PORT/ STBD im STBY- oder FU-Modus drücken Keine Aktion Gedrückt halten, um in FU-Modus zu wechseln Ruderbefehl geben FU Drehknopf im STBY- oder NFU-Modus gedrückt halten Festgeleg-ter Ruder-winkel Keine Aktion In NFU-Modus wechseln Auto AUTO Festgeleg-te Peilung ändern Aktuelle Peilung erfassen Festgelegte Peilung ändern NoDrift AUTO Festgeleg-ten Kurs ändern Aktuellen Kurs erfassen Festgelegten Kurs ändern
NAV TRACK Keine
Aktion Zur Aktivierung der Track-Abweichung gedrückt halten, dann drehen, um die Abweichung einzustellen Keine Aktion
|
Betriebsprofile
Betriebsprofil-optionen anzeigen WORK Profil auswählenNeues Profil erstellen
Profil bearbeiten
Alarme
Option Ergebnis
Bestätigen Setzt den Alarmstatus auf „bestätigt“. Damit
geben Sie an, dass Sie die Alarmbedingung zur Kenntnis genommen haben. Der Alarmton verstummt und das Dialogfeld Alarm wird geschlossen. Allerdings bleibt der Alarm in der Alarmliste aktiv, bis die Alarmursache beseitigt wurde.
Stumm Schaltet die Sirene lokal (30 Sekunden lang)
für alle Einheiten in der gleichen Netzwerk-Alarmgruppe stumm. Der Alarmdialog wird weiterhin auf dem Display angezeigt.
Schnellmenüs
Manuelle Modi Automatik- und Navigationsmodi
Automatische und manuelle Quellenauswahl
Manuelle Einstellung (Ruder, Gegenruder, Ruderverstärkung, Geschwindigkeit)
Liste aller aktiven Warnmeldungen
Zugriff auf das Einstellungsmenü
Einstellungsmenü
MENU
x2
Das Einstellungsmenü kann auch über das Schnellmenü aufgerufen werden.
Weitere Informationen finden Sie in der Betriebsanleitung und im Installationshandbuch.
