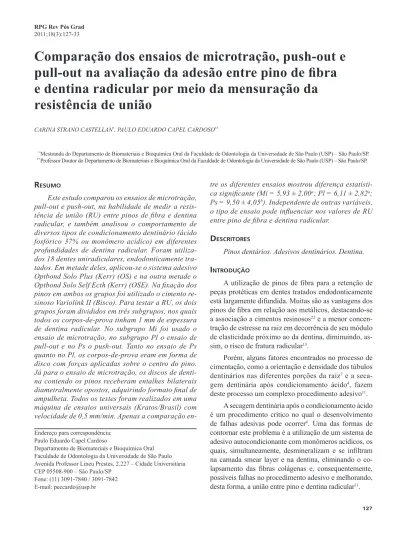

Comparação dos ensaios de microtração, push-out e
pull-out na avaliação da adesão entre pino de fibra
e dentina radicular por meio da mensuração da
resistência de união
CARINA STRANO CASTELLAN*, PAULO EDUARDO CAPEL CARDOSO**
* Mestranda do Departamento de Biomateriais e Bioquímica Oral da Faculdade de Odontologia da Universidade de São Paulo (USP) – São Paulo/SP. ** Professor Doutor do Departamento de Biomateriais e Bioquímica Oral da Faculdade de Odontologia da Universidade de São Paulo (USP) – São Paulo/SP.
R
esumoEste estudo comparou os ensaios de microtração, pull-out e push-out, na habilidade de medir a resis-tência de união (RU) entre pinos de fibra e dentina radicular, e também analisou o comportamento de diversos tipos de condicionamento dentinário (ácido fosfórico 37% ou monômero acídico) em diferentes profundidades de dentina radicular. Foram utiliza-dos 18 dentes uniradiculares, endodonticamente tra-tados. Em metade deles, aplicou-se o sistema adesivo Optbond Solo Plus (Kerr) (OS) e na outra metade o Optbond Solo Self Ecth (Kerr) (OSE). Na fixação dos pinos em ambos os grupos foi utilizado o cimento re-sinoso Variolink II (Bisco). Para testar a RU, os dois grupos foram divididos em três subgrupos, nos quais todos os corpos-de-prova tinham 1 mm de espessura de dentina radicular. No subgrupo Mi foi usado o ensaio de microtração, no subgrupo Pl o ensaio de pull-out e no Ps o push-out. Tanto no ensaio de Ps quanto no Pl, os corpos-de-prova eram em forma de disco com forças aplicadas sobre o centro do pino. Já para o ensaio de microtração, os discos de denti-na contendo os pinos receberam entalhes bilaterais diametralmente opostos, adquirindo formato final de ampulheta. Todos os testes foram realizados em uma máquina de ensaios universais (Kratos/Brasil) com velocidade de 0,5 mm/min. Apenas a comparação
en-tre os diferentes ensaios mostrou diferença
estatísti-ca signifiestatísti-cante (Mi = 5,93 ± 2,00a; Pl = 6,11 ± 2,82a;
Ps = 9,50 ± 4,05b). Independente de outras variáveis,
o tipo de ensaio pode influenciar nos valores de RU entre pino de fibra e dentina radicular.
D
escRitoResPinos dentários. Adesivos dentinários. Dentina.
i
ntRoDuçãoA utilização de pinos de fibra para a retenção de peças protéticas em dentes tratados endodonticamente está largamente difundida. Muitas são as vantagens dos pinos de fibra em relação aos metálicos, destacando-se a associação a cimentos resinosos22 e a menor
concen-tração de estresse na raiz em decorrência de seu módulo de elasticidade próximo ao da dentina, diminuindo, as-sim, o risco de fratura radicular13.
Porém, alguns fatores encontrados no processo de cimentação, como a orientação e densidade dos túbulos dentinários nas diferentes porções da raiz7 e a
seca-gem dentinária após condicionamento ácido4, fazem
deste processo um complexo procedimento adesivo11.
A secagem dentinária após o condicionamento ácido é um procedimento crítico no qual o desenvolvimento de falhas adesivas pode ocorrer4. Uma das formas de
contornar este problema é a utilização de um sistema de adesivo autocondicionante com monômeros acídicos, os quais, simultaneamente, desmineralizam e se infiltram na camada smear layer e na dentina, eliminando o co-lapsamento das fibras colágenas e, consequentemente, possíveis falhas no procedimento adesivo e melhorando, desta forma, a união entre pino e dentina radicular11.
Endereço para correspondência: Paulo Eduardo Capel Cardoso
Departamento de Biomateriais e Bioquímica Oral Faculdade de Odontologia da Universidade de São Paulo Avenida Professor Lineu Prestes, 2.227 – Cidade Universitária CEP 05508-900 – São Paulo/SP
Fone: (11) 3091-7840 / 3091-7842 E-mail: peccardo@usp.br
Para a avaliação da união entre pino de fibra e den-tina radicular, bem como a análise das variáveis que po-dem interferir neste processo, são utilizados ensaios de resistência de união, dentre eles o de microtração4,10,16,
o de pull-out22 e o de push-out3,12,18,19, sendo este último
o mais usado.
O ensaio de microtração permite ensaiar corpos-de-prova com dimensões reduzidas, apresentando me-nos falhas coesivas9,16. Embora este teste ainda
permi-ta a obtenção de vários corpos-de-prova de um único dente, tem-se uma técnica sensível e alto número de falhas prematuras11.
Outro teste utilizado para avaliar a resistência de união entre pino e dentina radicular é o de pull-out, que distribui melhor as tensões, pois é capaz de medir pre-cisamente a resistência de união entre o pino e a dentina radicular5,22, porém o custo proveniente do grande
nú-mero de pinos utilizado limita o seu uso.
Já o de push-out, ou extrusão, proporciona me-lhor estimativa da resistência de união quando com-parado aos testes convencionais, pois força o rompi-mento a ocorrer paralelamente à interface de adesão, obtendo-se, verdadeiramente, uma carga de cisalha-mento12, como o que ocorre clinicamente. Porém, os
valores encontrados para a resistência adesiva são maiores do que em outros testes, situação possivel-mente causada pela fricção durante o deslocamento, criando tensão na interface da restauração9.
Fica evidente que todos os testes para medir a resistência de união entre pino e dentina radicular apresentam vantagem e desvantagens, tornando im-portante a comparação destes métodos dentro de um mesmo estudo.
Ainda que muitos estudos tenham sido realiza-dos nos últimos anos com relação aos testes de resis-tência de união entre pinos e dentina radicular4,9,11,
não há na literatura nenhum estudo que compare, simultaneamente, os ensaios citados acima, bem como a avaliação da adesão proporcionada por di-ferentes sistemas de condicionamento dentinário existentes no mercado, nas diversas regiões do ca-nal radicular.
o
bjetivosEste estudo teve como objetivo avaliar a resistência de união entre o pino de fibra de vidro e a dentina radicu-lar por meio de testes de microtração, pull-out e o push-out, utilizando dois tipos de condicionamento dentinário um de ácido fosfórico e outro autocondicionante, em três
diferentes profundidades de dentina radicular: cervical, mé-dia e apical.
m
ateRial emétoDosDezoito dentes anteriores inferiores, cedidos pelo Banco de Dentes Humanos da Faculdade de Odontologia da Universidade de São Paulo (BDH/FO-USP), com concordância do Comitê de Ética em Pesquisa (CEP) da mesma instituição, foram endodonticamente tratados e obturados 1 mm aquém do ápice, utilizando o cimento AH Plus (Dentsply). A parte coronária de cada dente foi removida, sendo cortada por um disco de diamante sob refrigeração de água, logo abaixo da junção esmalte-cemento e perpendicularmente ao longo eixo do dente, e armazenada em água destilada por 72 horas.
Após isto, as raízes foram desobturadas com o auxílio da broca de Largo número 3, em baixa velo-cidade, de acordo com as instruções do fabricante do pino de fibra de vidro. As raízes foram divididas em dois grupos, segundo o tipo de condicionamento denti-nário a ser realizado, sendo um adesivo de frasco único (OptiBond Solo/KERR) (OS), que preconiza o condi-cionamento da dentina com ácido fosfórico a 37%, e outro do tipo autocondicionante (OptiBond Solo Plus Self Etch/KERR) (OSE). Ambos foram utilizados com o OptiBond Solo Plus Activator (KERR) para ativação química dentro do conduto radicular, permitindo a poli-merização do adesivo em áreas mais profundas as quais a luz não alcança.
Para a confecção dos corpos-de-prova, os dois gru-pos foram subdivididos em três subgrugru-pos (n = 3), de acordo com ensaio a ser realizado: microtração, push-out ou pull-push-out.
Ensaio de microtração
Para o ensaio de microtração foram utilizadas seis raízes, nas quais três foram condicionadas com o siste-ma de condicionamento com ácido fosfórico seguido da aplicação do sistema adesivo OptiBond Solo com o ati-vador. Nas outras três, foi utilizado o primer autocon-dicionante, seguido do sistema adesivo OptiBond Solo Plus Self Etch com o ativador. Todos os produtos foram aplicados de acordo com as instruções do fabricante.
Após a aplicação do sistema adesivo, tanto o ci-mento resinoso Variolink II (Ivoclar/Vivadent) quanto o pino de fibra de vidro utilizado, Superpost número 3 (Superdont), foram manipulados e aplicados de acordo com as instruções do fabricante. O conjunto foi, então, fotoativado por 40 segundos.
Figura 1 - (A) Fotografia do corpo-de-prova para o teste de microtração, na qual PD é a espessura da ponta diamantada; (B) Fotografia do
cor-po-de-prova para o teste de push-out, mostrando o transpasse do pino de fibra; (C) Fotografia do corcor-po-de-prova para o ensaio de pull-out.
B
C
A
PD
As seis raízes com os pinos de fibra cimentados foram devidamente identificadas e armazenadas na água, em temperatura ambiente, por uma semana. Após este período, foram cortadas com auxílio da máquina de corte Labcut 1010 (Extec, Enfield, CT, EUA) em fatias de 1 mm, aferidas com paquímetro digital de precisão (Starrett/ 727-6/150) e variação de 0,9 – 1,1 mm de espessura, perpendicularmente ao seu longo eixo, com o auxílio de um disco de diamante e sob refrigeração de água. Secções seriadas foram fei-tas até o aparecimento da guta-percha na região apical, porém apenas a média das fatias de cada região foi utilizada para os resultados.
Para finalizar a preparação do corpo-de-prova, cada fatia obtida recebeu dois entalhes, diametralmente opostos, assemelhando-se ao formato de uma ampulhe-ta (Figura 1A). Estes cortes foram feitos por uma broca de diamante em forma tronco cônica (FF 3195), mon-tada em uma peça de alta rotação e usada sob refrige-ração. A resistência de união foi expressa em MPa pela divisão da carga no momento da fratura (Newtons) pela a área adesiva (mm), sendo que:
Área adesiva = 2r - 2 PD e
onde π é a constante 3,1416, r é o raio do pino, PD é a espessura da ponta da broca diamantada de 0,2 mm e
e é a espessura da fatia.
Ensaio de push-out
Seis raízes foram primeiramente fatiadas perpendi-cularmente ao seu longo eixo com a mesma espessura
do que no teste de microtração, ou seja, de 1 mm, e cada fatia foi aferida com um paquímetro digital de precisão (Starrett/727-6/150) e variação de 0,9 – 1,1 mm de es-pessura. Cada raiz proporcionou três fatias, sendo uma para cada região (cervical, média, apical).
Os sistemas adesivos foram aplicados da mesma forma do que a empregada para os corpos-de-prova do teste de microtração. Após isto, os pinos de fi-bra também foram cortados em três partes iguais, de aproximadamente 4 mm de comprimento, com auxí-lio de um disco diamantado de 0,1 mm de espessura (KG Sorensen).
Cada terço de pino de fibra foi cimentado na fatia de dentina radicular de maneira perpendicular, de modo que o pino transpassasse a raiz em 1 mm em ambos os lados (Figura 1B), sendo os corpos-de-prova devi-damente identificados e armazenados da mesma forma que os espécimes para a microtração.
Após o procedimento, o corpo-de-prova foi coloca-do em um compartimento próprio com a base menor coloca-do corte voltada para cima. Uma ponta metálica montada foi posicionada no centro do pino transpassado e foi apli-cada carga no sentido apical-coronal, empurrando o pino através do maior lado da amostra. A fratura adesiva foi constatada pela extrusão do pino do canal radicular.
A resistência de união foi calculada pela carga (N) no momento da extrusão dividida pela área adesiva (mm2), que no caso do ensaio de push-out é dada por:
Área adesiva = (2r) e
sendo π a constante 3,1416, r o raio do pino de fibra e
Ensaio de pull-out
Para os testes de pull-out, seis raízes foram fatiadas e condicionadas da mesma maneira que no ensaio de push-out. Os pinos de fibra também foram cortados de igual forma que no ensaio anterior. Assim como os sis-temas adesivos com o cimento resinoso também foram utilizados igualmente aos outros grupos.
Porém, na cimentação deixou-se 3 mm de pino de fibra sobressalente no lado de maior diâmetro, pois, ao invés de empurrar o pino, este foi fixado em uma pin-ça e puxado até a extrusão do pino do canal radicular (Figura 1C). A resistência adesiva em MPa, foi calcula-da como no ensaio de push-out.
Todos os corpos-de-prova foram testados na má-quina de ensaio universal (Kratos Dinamômetros, Embu, SP, Brasil), com velocidade de 0,5 mm/min.
R
esultaDosApós os dados de resistência de união terem sido calculados, foi feito o teste de homocedasticidade e só então as médias foram submetidas à análise de va-riância (ANOVA) de três fatores, sendo o fator região vinculado. Apenas o fator ensaio foi significante, como
mostra-se na Tabela 1 (p < 0,05). Os demais estudados, como adesivo e região, e as interações correspondentes, não apresentaram diferença estatística (Tabela 2).
Para a melhor caracterização dos ensaios utilizados, também foi calculado o número de corpos-de-prova to-tal e o de falhas prematuras, bem como o coeficiente de variação (CV) dos resultados (Tabela 3).
D
iscussãoDiversos estudos têm sido descritos na literatura avaliando a resistência de união de sistemas adesivos e cimentos resinosos em dentina radicular2,3. Entretanto,
estes valores variam muito conforme a metodologia empregada, o preparo do substrato e os materiais utili-zados, dentre outros fatores.
Um dos que pode influenciar nos estudos de resis-tência de união é o tipo de ensaio utilizado. Para promo-ver padronização entre os dipromo-versos estudos, ou mesmo na busca de um ensaio mecânico mais confiável, fez-se necessário o estudo mais aprofundado destes testes.
Porém, na comparação entre diferentes ensaios mecânicos deve-se levar em consideração fatores como a quantidade de falhas prematuras, variabilidade e Tabela 1
Resistência de união entre pino de fibra e dentina radicular comparando os diferentes ensaios
Ensaios
Microtração
(desvio padrão) (desvio padrão)Push-out (desvio padrão)Pull-out
Resistência de união (MPa) 5,93(± 2)a 9,5 (± 4,05)b 6,11(± 2,82)a
Letras sobrescritas diferentes indicam diferença estatística significante.
Tabela 2
Médias de resistência de união dos diferentes ensaios em relação ao fator região e tipo de condicionamento dentinário
Microtração Push-out Pull-out
Adesivo
OS OSE OS OSE OS OSE
Cervical 6,75 ± 2,27a 5,53 ± 2,70a 9,30 ± 3,77a 10,39 ± 5,01a 6,42 ± 1,74a 5,07 ± 2,45a
Média 4,52 ± 2,27a 6,89 ± 1,64a 10,29 ± 4,38a 11,95 ± 4,51a 6,28 ± 2,54a 4,43 ± 1,84a
Apical 6,8 ± 1,05a 5,13 ± 2,19a 8,38 ± 4,54a 6,71 ± 3,94a 8,55 ± 4,83a 5,91 ± 3,21a
OS: Optbond S Plus/Kerr; OSE: Optbond Solo Self Ecth/Kerr. Letras sobrescritas diferentes indicam diferença estatística significante.
Tabela 3
Número de corpos-de-prova (cp) e falhas prematuras encontradas nos diferentes ensaios e o coeficiente de variação dos diferentes ensaios de resistência de união
Número de cp Fraturas prematuras % de fraturas prematuras Coeficiente de variação (%)
Microtração 38 15 39,5 33,73
Push-out 24 2 8,3 42,63
capacidade de um ensaio em apontar diferenças. Sendo assim, este estudo comparou os ensaios de resistência de união entre pinos de fibra e dentina radicular sob diversos parâmetros.
A análise estatística mostrou diferença significante entre os diferentes ensaios. O teste de push-out apre-sentou valores de resistência de união mais elevados do que os de microtração e pull-out para as diferentes médias. O achado está de acordo com outro estudo que propõe que, além da adesão química e do embricamento micromecânico, uma força de fricção também faz parte da resistência de união9.
Porém, no presente estudo, o aumento do valor de resistência adesiva, quando utilizado o ensaio de push-out, foi seguido pelo incremento da variabili-dade, que pode ser expresso pelo aumento do CV. Contudo, o ensaio que mostrou maior CV foi o de pull-out, mas a média dos valores de resistência de união apresentou-se inferior. Os altos valores de CV encontrados para o ensaio de push-out e pull-out mostram diminuição da confiabilidade destas téc-nicas e podem ser explicados pela sensibilidade na confecção dos corpos-de-prova, que, por serem feitos individualmente e proporcionarem menor número de corpos-de-prova, podem variar mais os valores de re-sistência de união e, consequentemente, o CV. Outro fator que pode influenciar é a necessidade de instru-mentos de corte para a correta extração do excesso de cimento resinoso para estes ensaios, induzindo es-tresse na interface adesiva. Dificuldades como esta, ou seja, de técnica, já foram relatadas anteriormente para o ensaio de microtração11,17,20.
O ensaio de microtração em estudo anterior11
mostrou grande variabilidade e alto número de falhas prematuras, que o autor descreve como consequência da confecção de entalhes laterais nos corpos-de-pro-va com brocas diamantadas, induzindo estresse na interface adesiva e aumentando, assim, a variabilida-de. Porém, no presente estudo, este ensaio não mos-trou grande variabilidade em relação aos outros dois ensaios, mas sim muitas falhas prematuras. Já o de push-out apresentou menor quantidade de falhas pre-maturas, e no de pull-out não houve falhas do tipo.
A fratura prematura também é um importante fator na comparação entre os ensaios, pois denota a fragili-dade da técnica na confecção dos corpos-de-prova, ou seja, indução de tensões nas amostras e, por consequên-cia, nas interfaces adesivas, o que pode levar à menor confiabilidade no ensaio11.
Em relação aos diferentes sistemas de condi-cionamento dentinário, ambos os adesivos tinham a mesma composição química; apenas o que diferiu en-tre eles foi a utilização do ácido fosfórico ou primer autocondicionante.
O condicionamento dentinário com ácido fosfó-rico é frequentemente indicado como de eleição para cimentação intracanal devido à completa remoção da smear layer e a camada híbrida mais espessa e unifor-me15. Um dos motivos para tal indicação seria a
prepa-ração do conduto com brocas de aço em baixa rotação, o que comprovadamente cria uma smear layer espes-sa, podendo dificultar o condicionamento pelo adesivo autocondicionante, já que o ácido fosfórico dissolve completamente a smear layer grossa enquanto o primer autocondicionante apenas parcialmente10.
Alguns estudos discordam destes autores, encon-trando resultados similares aos do presente trabalho. Eles mostram que os sistemas adesivos autocondicio-nantes obtêm valores similares de resistência de união quando comparados ao condicionamento com ácido fosfórico, com a grande vantagem da eliminação do complexo procedimento de secagem21,23,24.
Em relação ao fator região, os corpos-de-prova para os ensaios de push-out e pull-out foram confec-cionados após os cortes das fatias de dentina radicular, sendo todo o processo adesivo e de fotoativação feito em fatias de dentina e não apenas pela entrada do canal, o que pode explicar a ausência de diferença estatística neste fator, como mostram alguns estudos1,6,7,11.
Todavia, no ensaio de microtração, a cimentação foi feita de forma tradicional, ou seja, o sistema adesivo e cimento resinoso foram fotoativados apenas pela entra-da do canal. A ausência de diferença estatística pode ser explicada, pois apesar das diferenças nas constituições regionais entre as dentinas, algumas propriedades mecâ-nicas não são muito diferentes em dentinas cervical, co-ronária e em diferentes regiões da dentina radicular14. Em
estudo anterior foi verificado que, em testes de resistên-cia à tração, a dentina apresentava valores similares tan-to quando foi tracionada perpendicularmente à direção dos túbulos dentinários (cervical: 60,3 MPa; radicular: 59,6 MPa) quanto quando foi tracionada paralelamente aos túbulos (cervical: 36,7 MPa; radicular: 41,1 MPa)14.
É necessário salientar que os sistemas adesivos e o cimento resinoso utilizados neste estudo são duais, ou seja, quimica e fotoativados. Estes materiais promovem boa adesão à dentina radicular, independente da região radicular testada8.
Em relação aos ensaios, apesar dos diferentes tipos de testes de resistência de união se comportarem de forma distinta quanto ao número de falhas prematuras ou mes-mo quanto aos valores encontrados, todos são atualmente utilizados para avaliar a adesão entre dentina radicular e pino de fibra. Isto reitera a ausência de padronização en-tre as pesquisas encontradas e a necessidade de continuar estudando estes ensaios no intuito de melhorá-los, assim como desenvolver outras técnicas para este objetivo.
c
onclusãoO tipo de ensaio pode influenciar nos valores de resistência de união entre pino de fibra e dentina radi-cular, sendo o ensaio de push-out o que mostra valores maiores em relação aos outros dois. Não houve dife-rença estatística significante relacionada aos fatores tipo de condicionamento dentinário e região de den-tina radicular.
a
bstRactEvaluation of different bond strength tests on fiber posts’ adhesion
The purpose of the present study was to compare microtensile (Mi), push-out (Ps) and pull-out (Pl) tests in the ability to accurately measure the bond strength of fiber posts luted inside root canals, using two different adhesives, Optbond S Plus/Kerr (OS) and Optbond Solo Self Ecth/Kerr (OSE), at different root dentin levels, cervical, middle and apical. Eighteen human intact single-rooted and endodontically treated teeth were divided into two groups according to the adhesive system used. Both adhesive systems were used in combination with Variolink II (Ivoclar-Vivadent). Teeth were, than, divided in three groups depending on the type of test performed: Mi, Ps or Pl. All samples were perpendicularly sectioned into 1 mm thick sections. For Ps and Pl tests, samples were disc shaped, and the bond strength between post and dentin was measured in the root slice and the force applied on the center of the specimen. For the Mi test hourglass-shaped, samples were obtained by trimming the proximal surfaces of each slice using a diamond bur until it touched the post. All specimens were submitted to a bond strength test at 0.5 mm/ minute crosshead speed in a universal testing machine. Statistically significant difference was found only amid the
different tests (Mi = 5.93 ± 2.00a; Pl = 6.11 ± 2.82a; Ps = 9.50 ± 4.05b). The push-out test provided higher values of
bond strength for root dentin and fiber post when compared to the values obtained by the microtensile and pull-out tests. No statistically significant differences were found either among the two adhesives or among root levels.
D
escRiptoRsDental pins. Dentin-bonding agents. Dentin.
R
efeRênciasb
ibliogRáficas1. Aksornmuang J, Nakajima M, Foxton RM, Tagami J. Regional bond strengths of a dual-cure resin core material to translucent quartz fiber post. Am J Dent 2006;19(1):51-5.
2. Bolhuis P, de Gee A, Feilzer A. The influence of fatigue loading on the quality of the cement layer and retention strength of carbon fiber post-resin composite core restorations. Oper Dent 2005;30(2):220-7.
3. Boschian Pest L, Cavalli G, Bertani P, Gagliani M. Adhesive post-endodontic restorations with fiber posts: push-out tests and SEM observations. Dent Mater 2002;18(8):596-602. 4. Bouillaguet S, Troesch S, Wataha JC, Krejci I, Meyer
JM, Pashley DH. Microtensile bond strength between adhesive cements and root canal dentin. Dent Mater 2003;19(3):199-205.
5. De Santis R, Prisco D, Apicella A, Ambrosio L, Rengo S, Nicolais L. Carbon fiber post adhesion to resin luting cement in the restoration of endodontically treated teeth. J Mater Sci Mater Med 2000;11(4):201-6.
6. Ferrari M, Goracci C, Sadek F, Eduardo P, Cardoso C. Microtensile bond strength tests: scanning electron microscopy evaluation of sample integrity before testing. Eur J Oral Sci 2002;110(5):385-91.
7. Ferrari M, Mannocci F, Vichi A, Cagidiaco MC, Mjör IA. Bonding to root canal: structural characteristics of the substrate. Am J Dent 2000;13(5):255-60.
8. Foxton RM, Nakajima M, Tagami J, Miura H. Bonding of photo and dual-cure adhesives to root canal dentin. Oper Dent 2003;28(5):543-51.
9. Goracci C, Fabianelli A, Sadek FT, Papacchini F, Tay FR, Ferrari M. The contribution of friction to the dislocation resistance of bonded fiber posts. J Endod 2005;31(8):608-12. 10. Goracci C, Sadek FT, Fabianelli A, Tay FR, Ferrari M.
Evaluation of the adhesion of fiber posts to intraradicular dentin. Oper Dent 2005;30(5):627-35.
11. Goracci C, Tavares AU, Fabianelli A, Monticelli F, Raffaelli O, Cardoso PC, et al. The adhesion between fiber posts and root canal walls: comparison between microtensile
and push-out bond strength measurements. Eur J Oral Sci 2004;112(4):353-61.
12. Kurtz JS, Perdigão J, Geraldeli S, Hodges JS, Bowles WR. Bond strengths of tooth-colored posts, effect of sealer, dentin adhesive, and root region. Am J Dent 2003;16 Spec No:31A-36A.
13. Le Bell AM, Tanner J, Lassila LV, Kangasniemi I, Vallittu P. Bonding of composite resin luting cement to fiber-reinforced composite root canal posts. J Adhes Dent 2004;6(4):319-25.
14. Lertchirakarn V, Palamara JE, Messer HH. Anisotropy of tensile strength of root dentin. J Dent Res 2001;80(2):453-6. 15. Mannocci F, Innocenti M, Ferrari M, Watson TF. Confocal
and scanning electron microscopic study of teeth restored with fiber posts, metal posts, and composite resins. J Endod 1999;25(12):789-94.
16. Pashley DH, Carvalho RM, Sano H, Nakajima M, Yoshiyama M, Shono Y, et al. The microtensile bond test: a review. J Adhes Dent 1999;1(4):299-309.
17. Pashley DH, Ciucchi B, Sano H, Carvalho RM, Russell CM. Bond strength versus dentine structure: a modelling approach. Arch Oral Biol 1995;40(12):1109-18.
18. Patierno JM, Rueggeberg FA, Anderson RW, Weller RN, Pashley DH. Push-out strength and SEM evaluation of resin
composite bonded to internal cervical dentin. Endod Dent Traumatol 1996;12(5):227-36.
19. Perdigão J, Geraldeli S, Lee IK. Push-out bond strengths of tooth-colored posts bonded with different adhesive systems. Am J Dent 2004;17(6):422-6.
20. Phrukkanon S, Burrow MF, Tyas MJ. Effect of cross-sectional surface area on bond strengths between resin and dentin. Dent Mater 1998;14(2):120-8.
21. Phrukkanon S, Burrow MF, Tyas MJ. The effect of dentine location and tubule orientation on the bond strengths between resin and dentine. J Dent 1999;27(4):265-74.
22. Prisco D, De Santis R, Mollica F, Ambrosio L, Rengo S, Nicolais L. Fiber post adhesion to resin luting cements in the restoration of endodontically-treated teeth. Oper Dent 2003;28(5):515-21. 23. Tay FR, Carvalho R, Sano H, Pashley DH. Effect of smear
layers on the bonding of a self-etching primer to dentin. J Adhes Dent 2000;2(2):99-116.
24. Toledano M, Osorio R, Albaladejo A, Aguilera FS, Tay FR, Ferrari M. Effect of cyclic loading on the microtensile bond strengths of total-etch and self-etch adhesives. Oper Dent 2006;31(1):25-32.
Recebido em: 3/2/10 Aceito em: 27/5/10
