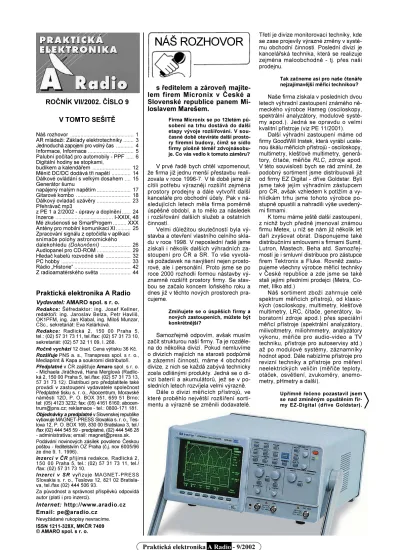

Prakticka Elektronika 2002-09

ROÈNÍK VII/2002. ÈÍSLO 9

V TOMTO SEŠITÌ

NÁŠ ROZHOVOR

Praktická elektronika A Radio

Vydavatel: AMARO spol. s r. o. Redakce: Šéfredaktor: ing. Josef Kellner, redaktoøi: ing. Jaroslav Belza, Petr Havliš, OK1PFM, ing. Jan Klabal, ing. Miloš Munzar, CSc., sekretariát: Eva Kelárková.

Redakce: Radlická 2, 150 00 Praha 5, tel.: (02) 57 31 73 11, tel./fax: (02) 57 31 73 10, sekretariát: (02) 57 32 11 09, l. 268.

Roènì vychází 12 èísel. Cena výtisku 36 Kè. Rozšiøuje PNS a. s., Transpress spol. s r. o., Mediaprint & Kapa a soukromí distributoøi. Pøedplatné v ÈR zajišuje Amaro spol. s r. o. - Michaela Jiráèková, Hana Merglová (Radlic-ká 2, 150 00 Praha 5, tel./fax: (02) 57 31 73 13, 57 31 73 12). Distribuci pro pøedplatitele také provádí v zastoupení vydavatele spoleènost Pøedplatné tisku s. r. o., Abocentrum, Moravské námìstí 12D, P. O. BOX 351, 659 51 Brno; tel: (05) 4123 3232; fax: (05) 4161 6160; [email protected]; reklamace - tel.: 0800-171 181. Objednávky a predplatné v Slovenskej republike vybavuje MAGNET-PRESS Slovakia s. r. o., Tes-lova 12, P. O. BOX 169, 830 00 Bratislava 3, tel./ /fax (02) 444 545 59 - predplatné, (02) 444 546 28 - administratíva; email: [email protected]. Podávání novinových zásilek povoleno Èeskou poštou - øeditelstvím OZ Praha (è.j. nov 6005/96 ze dne 9. 1. 1996).

Inzerci v ÈR pøijímá redakce, Radlická 2, 150 00 Praha 5, tel.: (02) 57 31 73 11, tel./ /fax: (02) 57 31 73 10.

Inzerci v SR vyøizuje MAGNET-PRESS Slovakia s. r. o., Teslova 12, 821 02 Bratisla-va, tel./fax (02) 444 506 93.

Za pùvodnost a správnost pøíspìvkù odpovídá autor (platí i pro inzerci).

Internet: http://www.aradio.cz Email: [email protected]

Nevyžádané rukopisy nevracíme. ISSN 1211-328X, MKÈR 7409 © AMARO spol. s r. o.

ñ

s øeditelem a zároveò

majite-lem firem Micronix v Èeské a

Slovenské republice panem

Mi-loslavem Marešem.

Firma Micronix se po 12letém pù-sobení na trhu dostává do další etapy vývoje rozšiøování. V sou-èasné dobì otevíráte další prosto-ry firemní budovy, èímž se sídlo firmy plošnì témìø zdvojnásobu-je. Co vás vedlo k tomuto zámìru? V prvé øadì bych chtìl vzpomenout, že firma již jednu menší pøestavbu reali-zovala v roce 1996-7. V té dobì jsme již cítili potøebu výraznìji rozšíøit zejména prostory prodejny a dále vytvoøit další kanceláøe pro obchodní úèely. Pak v ná-sledujících letech mìla firma pomìrnì úspìšné období, a to mìlo za následek i rozšiøování dalších služeb a ostatních èinností.

Velmi dùležitou skuteèností byla vý-stavba a otevøení vlastního celního skla-du v roce 1998. V neposlední øadì jsme získali i nìkolik dalších výhradních za-stoupení pro ÈR a SR. To vše vyvolá-vá požadavek na navýšení nejen prosto-rové, ale i personální. Proto jsme se po roce 2000 rozhodli formou nástavby vý-znamnì rozšíøit prostory firmy. Se stav-bou se zaèalo koncem loòského roku a dnes již v tìchto nových prostorech pra-cujeme.

Zmiòujete se o úspìších firmy a nových zastoupeních, mùžete být konkrétnìjší?

Samozøejmì odpovím, avšak musím zaèít strukturou naší firmy. Ta je rozdìle-na do nìkolika divizí. Pokud nemluvíme o divizích majících na starosti podpùrné a zázemní èinnosti, máme 4 obchodní divize, z nich se každá zabývá technicky zcela odlišnými produkty. Jedná se o di-vizi baterií a akumulátorù, jež se v po-sledních letech rozvíjela velmi výraznì.

Dále o divizi mìøicích pøístrojù, ve které probìhlo nejvìtší rozšíøení sorti-mentu a výraznì se zmìnili dodavatelé.

Tøetí je divize monitorovací techniky, kde se zase projevily výrazné zmìny v systé-mu obchodní èinnosti. Poslední divizí je kanceláøská technika, která se realizuje zejména maloobchodnì - tj. pøes naši prodejnu.

Tak zaèneme asi pro naše ètenáøe nejzajímavìjší mìøicí technikou? Naše firma získala v posledních dvou letech výhradní zastoupení známého nì-meckého výrobce Hameg (osciloskopy, spektrální analyzátory, modulové systé-my apod.). Jedná se opravdu o velmi kvalitní pøístroje (viz PE 11/2001).

Další výhradní zastoupení máme od firmy GoodWill Instek, která vyrábí ucele-nou škálu mìøicích pøístrojù - osciloskopy, multimetry, klešové multimetry, generá-tory, èítaèe, mìøièe RLC, zdroje apod. V této souvislosti bych se rád zmínil, že podobný sortiment jsme distribuovali již od firmy EZ Digital - døíve Goldstar. Byli jsme také jejím výhradním zástupcem pro ÈR, avšak vzhledem k potížím a vy-hlídkám trhu jsme tohoto výrobce po-stupnì opustili a nahradili výše uvedený-mi firmauvedený-mi.

K tomu máme ještì další zastoupení, z nichž bych pøednì jmenoval známou firmu Metex, u níž se nám již nìkolik let daøí zvyšovat obrat. Disponujeme také distribuèními smlouvami s firmami Sumit, Lutron, Mastech, Beha atd. Samozøej-mostí je i smluvní distribuce pro zástupce firem Tektronix a Fluke. Rovnìž zastu-pujeme všechny výrobce mìøicí techniky v Èeské republice a zde jsme se také stali jejími pøedními prodejci (Metra, Co-met, Illko atd.)

Nᚠsortiment zboží zahrnuje celé spektrum mìøicích pøístrojù, od klasic-kých (osciloskopy, multimetry, klešové multimetry, LRC, èítaèe, generátory, la-boratorní zdroje apod.) pøes speciální mìøicí pøístroje (spektrální analyzátory, milivoltmetry, miliohmmetry, analyzátory výkonu, mìøièe pro audio-video a TV techniku, pøístroje pro autoservisy atd.) až po modulové systémy, záznamníky hodnot apod. Dále nabízíme pøístroje pro revizní techniky a pøístroje pro mìøení neelektrických velièin (mìøièe teploty, otáèek, osvìtlení, zvukomìry, anemo-metry, pHmetry a další).

Upøímnì øeèeno pozastavil jsem se nad zmínìným opuštìním fir-my EZ-Digital (døíve Goldstar).

Nᚠrozhovor ... 1

AR mládeži: Základy elektrotechniky ... 3

Jednoduchá zapojení pro volný èas ... 4

Informace, Informace ... 5

Palubní poèítaè pro automobily - PPF ... 6

Digitální hodiny se stopkami, budíkem a kalendáøem ... 12

Mìniè DC/DC dodává tøi napìtí ... 14

Dálkové ovládání s velkým dosahem .... 15

Generátor šumu napájený malým napìtím ... 17

Gitarové kombo ... 18

Dálkový ovladaè uzávìry ... 23

Pøehrávaè mp3 z PE 1 a 2/2002 - úpravy a doplnìní ... 24

Inzerce ... I-XXIX, 48 Mé zkušenosti se SmartProgem ... XXX Antény pro mobilní komunikaci XI ... 25

Zpracování signálu z optoèidla v aplikaci snímaèe polohy astronomického dalekohledu (Dokonèení) ... 26

Audiopanel pro CD-ROM ... 29

Hledaè kabelù rozvodné sítì ... 32

PC hobby ... 33

Rádio „Historie“ ... 42

ñ

Jednalo se o pomìrnì dobøe etab-lovanou firmu, kterou jste právì vy zavádìli na nᚠtrh. To pøece nebývá jen tak bìžné?

Ano, to máte pravdu, avšak jen v pøí-padì, že výrobky neztrácejí kvalitu a mù-žeme se spolehnout na dodávky i dosta-tek náhradních dílù pro servis (vèetnì dokumentace) atd. Navíc nebyly u této firmy témìø 10 let k dispozici žádné zají-mavé novinky. Samotné firmì neprospìl ani nìkolikanásobný prodej divize mìøicí techniky. Goldstar se rozdìlil a prodal di-vizi nové spoleènosti a ta distribuovala výrobky pod názvem EZ-Precision. Ta byla pak za nìkolik mìsícù dále prodána a dnes existuje pod názvem EZ-Digital. To vše se odrazilo i na zájmu zákazníkù. Dnes se ukazuje, že právì naopak bylo velmi prozíravé tohoto výrobce opustit a nahradit jej novými výrobky Hameg a GoodWill s lepšími technickými parametry.

Takže mùžeme pokraèovat divizí baterií a akumulátorù?

Micronix se jako jedna z prvních fi-rem ve støední Evropì zaèala komplexnì zabývat akumulátory (pøevážnì olovìnými). V souèasné dobì má v nabídce záložní, motocyklové a automobilové akumuláto-ry. Z oborového hlediska jsou zajímavé záložní akumulátory pro zálohování elek-tronických aplikací (telekomunikace, vý-poèetní a zabezpeèovací technika).

Nyní nabízíme nìkolik znaèek a urèitì nejznámìjší je japonská YUASA corpo-ration Japan. Dodáváme jejich NP záložní akumulátory a jsme výhradní distributor pro ÈR a SR motocyklových a automo-bilových akumulátorù. Velmi dobré vý-sledky zejména v oblasti zabezpeèovací techniky dosahuje cenovì výhodná znaè-ka Topin.

V dnešní situaci této divize jsme schopni okamžitì uspokojit i ty nejnároè-nìjší zákazníky a již cenou, dodacími termíny èi kvalitními službami.

A ještì nìco o monitorovací tech-nice.

Odbyt a sortiment monitorovací techniky se za poslední rok nezanedbatelnì zvìtšil.

K tomuto navýšení nám napomohl neje-nom prodej zboží kvalitních a ovìøených dodavatelù, ale i spolupráce s tak vý-znamnými firmami na svìtovém trhu, jako je Sony a Philips. S ohledem na vlo-ženou dùvìru tìchto gigantù jsme nuce-ni (a je to pro nás ctí) s otevøením nových prostor rozšiøovat naše øady obchodníkù a poskytovat tak zákazníkùm stále kvalit-nìjší a profesionálkvalit-nìjší servis v této expandující oblasti.

¨

Celá firma Micronix bude tedy nyní soustøedìná v této budovì? To je pravda pouze èásteènì. Máme detašované pracovištì nìkolik km za Prahou v blízkosti dálnice D1, kde jsou naše hlavní sklady. Je zde mimo jiné i vlastní celní sklad, pøíslušné kanceláøe odbytu a hlavnì celní deklarace. Tu mu-síme mít vlastní, nebo kromì široké sítì distributorù po celé Èeské republice má firma Micronix své dceøinné spoleènosti ve Slovenské republice, Polsku a dnes i v Maïarsku. Navíc máme obchodní ak-tivity i v Rumunsku, Moldávii, Ukrajinì, Rusku, Litvì, a mimo evropský kontinent máme pravidelné odbìry v africké Casab-lance, Saudské Arábii, Jemenu a Panamì.

Myslím si, že zákazníci nás právì ze všech výše uvedených dùvodù oceòují jako expandující firmu, která má za se-bou dnes i silný kapitál, vèetnì zapsané-ho základnízapsané-ho jmìní. Tento aspekt jim poskytuje pak finanèní záruku a jistotu pøi realizaci obchodních pøípadù jako i po nich (vlastní záruèní i pozáruèní servis). Další službou pro naše obchodní partnery je zásilková služba, která umožòuje rych-lé dodávky do druhého dne. Potvrdilo nám totiž nìkolik zákazníkù svou

nega-tivní zkušenost s nìkterými menšími fir-mami, které se po realizaci zakázky již k následným službám nehlásí nebo je nezvládají, protože jejich personální èi fi-nanèní možnosti nejsou dostaèující. Ur-èitì se to za nìkolik desetin ušetøených procent na zaèátku obchodu nevyplatí.

Jaké zmìny vám pomohou nové prostory uskuteènit?

Pøednì se logicky zlepší služby zá-kazníkùm. Firma si nyní bude moci do-volit více zamìstnancù, kteøí posílí témìø všechny složky èinností. V nové budovì bude napøíklad i nová zasedací a školicí místnost. K dispozici budou i napø. vìtší skladové prostory. Zejména významné bude i rozšíøení oddìlení servisu, ve kte-rém vzniká i vlastní kalibraèní laboratoø. Po jejím vybavení bude moci naše firma významnì zkrátit termíny kalibrací, které jsme doposud dodávali zákazníkovi ne vlastní vinou i za nìkolik týdnù. Vìtšina pøístrojù bude pøed prodejem podrobená tzv. pøedprodejní kalibraci, takže zákaz-ník bude mít jistotu, že má odpovídající pøístroj, který vyhovuje všem technic-kým parametrùm. Nové prostory umožní i vlastní DTP pracovištì, což podpoøí a rozšíøí možnosti prezentace na poli pro-pagace.

A co vaše prezentaèní akce v nej-bližší dobì?

Nebližší je pro nás Brnìnský strojí-renský veletrh. I pøes probíhající zmìny v naší firmì se na nìj dùkladnì pøipra-vujeme. Pøed nedávnem jsme na Inter-net uvedli nové stránky, vèetnì již fun-gujícího internetového obchodu - pod adresou www.micronix.cz. Zbývá ještì vložit jen malé procento technických listù ve formátu html, které nahrazují naše stávající stránky ve formátu pdf.

Pro pøíští rok vydáváme nový Katalog mìøicí techniky 2003, který bude poprvé nabízen právì na Brnìnském veletrhu. K dispozici bude letos i jeho komfortnìjší podoba na CD. Na samotné výstavì plá-nujeme kromì expozice široké škály vy-stavených vzorkù i takzvanou živou èást, kde budou ty nejzajímavìjší pøístroje za-pojeny a budeme na nich pøedvádìt praktická mìøení.

A co ti, kteøí se na veletrh nedo-stanou a pøesto mají o vᚠsorti-ment zájem?

Právì i v tìchto pøípadech mùžeme využít možnosti rozšíøených prostor, a pokud bude mít zákazník zájem nás na-vštívit, budeme se mu moci plnì vìnovat, vèetnì pøedvedení pøístrojù. Ty, co se k nám nebudou moci dostavit, mùžeme zdarma obeslat výše uvedenými materiály.

Na závìr bych chtìl co nejsrdeènìji podìkovat za spolupráci našim odbìra-telùm a dodavaodbìra-telùm a popøát jim v jejich èinnosti co nejvíce úspìchù.

Dìkuji vám za rozhovor a pøeji vám, a se vaše cíle podaøí splnit.

Pøipravil ing. Josef Kellner.

Nezapomeòte poslat své pøíspìvky do Konkursu 2002 (viz PE3/2002)

AR ZAČÍNAJÍCÍM A MÍRNĚ POKROČILÝM

VH (Pokračování příště)

Tranzistory JFET,

voltampérové charakteristiky

a základní zapojení

Pozn.: V následujících řádcích jsou uváděny jen tranzistory s kanálem n. Tranzistory s kanálem p mají obdobné charakteristiky a lze je použít ve stej-ných zapojeních, jen je třeba změnit polaritu všech napětí a směr tekoucích proudů.

Podívejme se na některé voltampé-rové charakteristiky tranzistoru JFET dříve, než s ním budeme navrhovat ně-jaké zapojení. Přenosová charakteris-tika je na obr. 54. Obrázek ukazuje zá-vislost mezi napětím gate (oproti source) a proudem, který protéká tran-zistorem mezi drain a source. Největší proud tranzistorem teče, pokud je na-pětí gate - source nulové. Zmenšuje-me-li napětí gate, zmenšuje se také proud tekoucí tranzistorem, až při na-pětí několika voltů zcela zanikne. Na další zmenšování napětí již tranzistor nereaguje. Maximální rozdíl napětí mezi gate a source může být nejvýše něko-lik desítek voltů, jinak se přechod tran-zistoru prorazí. (Pro tranzistor BF245 je U_GSmax= -30 V.) Uvažovat kladné napětí gate nemá smysl, neboť pak je přechod pólován v propustném směru a gate začne procházet proud.

Obr. 54. Typická přenosová charakte-ristika tranzistoru BF245B

Obr. 55. Výstupní charakteristiky tranzistoru BF245B

Na obr. 55 jsou výstupní charakte-ristiky tranzistoru BF245B. Je to volt-ampérová charakteristika závislosti proudu tekoucího tranzistorem na pětí mezi drain a source pro různá na-pětí U_GS.

Na uvedené charakteristice lze roz-poznat dvě rozdílné oblasti. Při malých napětích mezi drain a source se tran-zistor chová spíše jako retran-zistor, jehož odpor je řízen napětím gate. Této vlast-nosti se také často využívá v různých regulátorech zesílení nebo moduláto-rech. Detail výstupní charakteristiky (pro tranzistor 2N5564, pro BF245 není v katalogu uvedena) je na obr. 56.

Obr. 56. Detail výstupní charakteristi-ky tranzistoru JFET pro malá napětí

Vraťme se k obr. 55. Při větších na-pětích U_DS se výstupní charakteristika blíží vodorovné přímce. Tato část cha-rakteristiky se nazývá oblast nasyce-ného proudu – výstupní proud je jen málo závislý na napětí mezi drain a source. Tranzistor pracující v této ob-lasti lze využít jako jednoduchý zdroj konstantního proudu.

Pro úplnost je třeba dodat, že volt-ampérové charakteristiky tranzistoru JFET se ze všech diskrétních polovo-dičových součástek nejvíce podobají charakteristikám elektronek.

Obr. 57. Zesilovač s JFET Zesilovač s tranzistorem JFET není tak jednoduchý jako zesilovač s bipo-lárním tranzistorem. Aby tranzistor pra-coval v lineární oblasti, musí být na gate oproti source malé záporné na-pětí. Použití (dalšího) zdroje napětí je nepraktické, proto raději zapojíme mezi source a společný vodič rezistor – viz obr. 57.

Protože do gate neteče prakticky žádný proud, je na gate napětí společ-ného vodiče – 0 V. Odpor rezistoru R1 není pro nastavení pracovního bodu důležitý, určuje však vstupní odpor zesilovače. Na R2 vzniká úbytek na-pětí, a proto je na gate oproti source záporné napětí. Volba odporu R2 je pro správné nastavení pracovního bodu důležitá. K jeho snadnému určení po-užijeme graf přenosové charakteristi-ky na obr. 58.

Obr. 58. Určení pracovního bodu zesilovače s tranzistorem JFET Pracovní bod zvolíme v lineárnější části křivky (menší zkreslení), přibliž-ně v 1/4 až 1/3 napětí U_GSoff. Pro zvo-lený pracovní bod odečteme napětí U_GS a proud I_DS. Vydělením těchto dvou údajů zjistíme odpor rezistoru R2. Konkrétní rezistor pak vybereme nej-bližší z řady.

Zbývá určit odpor R3. Od napájecí-ho napětí odečteme U_GS (úbytek na R2). Zbytek napětí se rozdělí mezi úby-tek na tranzistoru a úbyúby-tek na R3. Úby-tek na R3 zvolíme přibližně stejný jako na tranzistoru. Opět použijeme Ohmův zákon a spočítáme odpor R3.

Výsledné zesílení je určeno převáž-ně poměrem odporů R3/R2. Napěťo-vé zesílení je asi 3 a lze je zvětšit 2x až 3x zapojením kondenzátoru C3 pa-ralelně k R2. Vstupní signál se přivádí na gate přes kondenzátor C1, výstup-ní odebíráme z drain přes C2. Výsled-né zapojení zesilovače je na obr. 59. V praxi bude možná třeba odpor rezis-torů R2 a R3 upravit podle konkrétní-ho tranzistoru, protože jednotlivé kusy mají dosti velký rozptyl a na „typické“ charakteristiky z katalogu se nelze pří-liš spoléhat.

Obr. 59. Konkrétní zapojení zesilova-če s JFET

Jednoduchá zapojení

pro volný èas

Svítilna „èelovka“

Svítilna pøipevnìná na èele patøí k dùležitému vybavení turistù, horolez-cù, orientaèních bìžcù i všech milovní-kù táboøení v pøírodì.

Jako zdroj svìtla se vìtšinou použí-vá žárovka. Její proudový odbìr je po-mìrnì velký (stovky mA), což vyžaduje velkou kapacitu a tím i hmotnost baterií. Když k tomu pøipoèítáme pøemrštìnou cenu takových jednoduchých výrobkù (od 700 Kè výše), stojí rozhodnì za to postavit si s minimálními náklady kvalit-nìjší výrobek s lepší funkcí.

Použitím nìkolika LED s velkou sví-tivostí (tisíce mcd), získáme srovnatel-ný zdroj svìtla s mnohonásobnì menší spotøebou proudu (5 mA), napájený z baterie 9 V. Ta bude mít mnohem del-ší životnost. Velká smìrovost LED zde není na závadu, naopak je výhodou.

Zvolit vhodný poèet LED a vhodný pøedøadný rezistor není jistì problém. Pøi využití souèástek SMD (miniaturní rozmìry jsou zde nezbytné) mùžeme zapojení s pøedøadným rezistorem zdo-konalit tak, aby se energie baterie maxi-málnì využila a aby byl uživatel vèas informován o vybití baterie.

V bìžném zapojení (rezistor a nìko-lik LED v sérii) nemùžeme energii bate-rie dobøe využít vzhledem ke kolísání jejího napìtí. Plnì nabitý monoèlánek má napìtí 1,5 V, za vybitý považujeme èlánek s napìtím pod 1 V. U baterie 9 V budeme požadovat, aby pracovala do poklesu napìtí na 6 V. Potom bychom mohli použít pouze 3 LED v sérii a pøi plném napìtí baterie by se témìø polo-vina výkonu ztratila na pøedøadném re-zistoru (pøedpokládáme provozní napìtí 1,8 V na každé LED).

Navrhl jsem proto „inteligentní ob-vod“ se ètyømi LED v sérii. S klesajícím napìtím baterie svítí pozdìji tøi LED a na konec jen dvì LED. Proud jimi te-koucí a tedy i jejich svítivost se však pøíliš nemìní.

Obvodové øešení je velmi jednodu-ché, tuto funkci realizují dvì dvojice

tranzistorù (obr. 1). Pøi poklesu napìtí se postupnì uzavøou T1 a T3 a tím se otevøou T2 a T4. Proudový odbìr tìchto pomocných obvodù musí být mnohem menší než proud tekoucí diodami LED.

S hodnotami souèástek podle obr. 1 zhasne LED D4 pøi napájecím napìtí

Un = 8,2 V a LED D3 pøi Un = 6,2 V.

Zbývající LED svítí s dostateèným ja-sem i pro Un = 4,5 V. Vìtšinu provozní

doby tak svítí 3 LED. Proudový odbìr se pohybuje od 3 do 7 mA. Pøípadné zvìtšení proudu (zmenšením odporu R6) by zpùsobilo pouze nepatrný pøí-rùstek svítivosti LED. Použité LED typu HLMP-E608 mají svítivost 6000 mcd, jsou èervené, mají prùmìr 5 mm a je-jich cena je 13 Kè. Jeje-jich prahové na-pìtí (nana-pìtí na LED v propustném smìru pøi proudu 5 mA) je 1,7 V. Tyto diody mají velmi výhodný pomìr svíti-vost/cena. Svítilna, kterou jsem s nimi postavil, staèí pro orientaci v noci ve stanu nebo pøi pomalé chùzi v nezná-mém terénu. Její výhodou jsou velmi malé rozmìry, nízká poøizovací cena a dlouhá životnost baterie.

Je tøeba si však uvìdomit, že citli-vost lidského oka je pro èervenou bar-vu pomìrnì malá. Bílá LED svítí pod-statnì lépe. Na trhu jsou bílé LED se svítivostí 7000 mcd za 60 až 70 Kè s prahovým napìtím 2,4 V. Popsané zapojení a desku s plošnými spoji mù-žeme využít (s malými úpravami) i pro bílé LED.

Pøi napájení baterií 9 V bych doporu-èoval použít tøi bílé LED (pøípadnì dvì bílé a jednu èervenou LED). Pøi

pokle-Obr. 1. Svítilna „èelovka“

su napìtí (napø. pod 7,5 V) by jedna LED zhasla. V tom pøípadì by se vyne-chal obvod s T1 a s T2 a R1 by mìl od-por 330 kΩ.

Všechny souèástky elektronického obvodu svítilny jsou pøipájené na malé destièce s jednostrannými plošnými spoji. Obrazec spojù je na obr. 2. Na stranì souèástek (obr. 3) jsou umístì-né pouze LED a tøi drátové propojky, všechny zbývající souèástky (v prove-dení SMD) jsou pøipájené na stranì spojù (obr. 4).

Po zapájení souèástek provìøíme pomocí regulovatelného laboratorního zdroje èinnost obvodu a zkontrolujeme prahová napìtí, pøi kterých zhasínají jednotlivé LED. Obvod je tak jednodu-chý, že pøi peèlivé stavbì musí fungo-vat „na první zapojení“.

Destièku spolu s baterií a spínaèem napájení vestavíme do vhodné krabièky z plastické hmoty.

Seznam souèástek

R1 390 kΩ, SMD, 1206 R2 6,8 kΩ, SMD, 1206 R3 30 kΩ, SMD, 1206 R4, R5 120 kΩ, SMD, 1206 R6 390 Ω, SMD, 1206

D1až D4 LED s velkou svítivostí (viz text)

T1 až T4 BC847B, SMD, SOT23 Ing. Jiøí Vlèek

Detektor prùchodu

støídavého napìtí nulou

Detektor prùchodu støídavého (sí-ového) napìtí nulou podle obr. 5 ob-sahuje pouze tøi rezistory a tøi tranzis-tory.

Pokud je na vstupu detektoru nulové napìtí, je na nezatíženém výstupu de-tektoru vysoká úroveò H (napìtí +Ub ).

Pokud je na vstupu kladné nebo zápor-né napìtí (v absolutní hodnotì vìtší než asi 1 V), je na výstupu nízká úro-veò L (pøibližnì potenciál zemì).

Obvod funguje takto: Pøi nulovém vstupním napìtí jsou všechny tranzis-tory vypnuté a výstup je pøes R3 pøipo-jen k napájecímu napìtí +Ub . Pøi

klad-ném vstupním napìtí sepne tranzistor T1 a „stáhne“ výstup do úrovnì L. Pøi záporném vstupním napìtí sepne tran-zistor T2, jeho kolektorovým proudem se otevøe tranzistor T3 a tím se opìt „stáhne“ výstup do úrovnì L.

Obr. 2. Obrazec plošných spojù svítilny (mìø.: 1 : 1) Obr. 3. Rozmístìní souèástek na stranì souèástek na desce svítilny

Obr. 4. Rozmístìní souèástek na

stranì spojù na desce svítilny Obr. 5. Detektor prùchodu støídavéhonapìtí nulou Un

INFORMACE, INFORMACE ...

Na tomto místì vás pravidelnì informujeme o nabídce knihovny Starman Bohemia, Konviktská 24, 110 00 Praha 1, tel.: (02) 24 23 96 84, fax: (02) 24 23 19 33 (Internet: http:// www.starman.net, E-mail: [email protected]), v níž si lze pøedplatit jakékoliv èasopisy z USA a

za-koupit cokoli z velmi bohaté nabídky knih, vycházejících v USA, v Anglii, Holandsku a ve Springer Verlag (BRD) (èasopisy i knihy nejen elektrotechnické, elektronické èi poèítaèové - nìkolik set titulù) - pro stálé zákazníky sleva až 14 %.

Knihu Batterien und Akkumulatoren s podtitulem Mobi-le EnergiequelMobi-len für heute und morgen, jejímiž autory jsou Lucien F. Trueb a Paul Rüetschi, vydalo nakladatelství Sprin-ger v SRN v roce 1998.

Kniha pojednává o principech a technologii výroby pri-márních a sekundárních napájecích èlánkù a o oblastech jejich použití. Pøístupnou formou jsou popsány všechny po-užívané druhy èlánkù (vèetnì jejich vybíjecích charakteris-tik) a poslední kapitola je vìnována recyklaci èlánkù.

Kniha má 225 stran textu se 78 obrázky, má formát A5, mìkkou obálku a v ÈR stojí 1535,- Kè.

Tématem èasopisu Konstrukèní elektronika A Radio 5/2002, který vychází zaèátkem øíjna 2002, jsou praktická zapojení, konstrukce a zajímavé obvody pro nf techniku od K. Bartonì. Tìžištìm obsahu jsou vý-konové zesilovaèe - nejen lineární, ale pøedevším digitální ve tøídách D a T.

! Upozoròujeme !

V pùvodním prameni nejsou uvede-né hodnoty souèástek. Tranzistory vy-hoví zøejmì nf univerzální (NPN typu napø. BC546B, PNP typu BC556B apod.). Odpory rezistorù zøejmì také nejsou kritické, R1 a R2 by mohly mít odpor desítky až stovky kΩ a R3 jed-notky až desítky kΩ. V každém pøípadì je pøed použitím obvodu vhodné vy-zkoušet jeho funkci v uspoøádání na nepájivém kontaktním poli.

FUNKAMATEUR, 11/2001

Anténní pøizpùsobovací

èlánek

Na obr. 6 je schéma jednoduchého èlánku LC, který v amatérských pás-mech 80, 40, 20, 15 a 10 m pøizpùso-buje v širokém rozsahu impedance nejrùznìjších antén k reálnému odporu 50 Ω vstupu pøijímaèe (RX) nebo vý-stupu vysílaèe (TX). Tento pøizpùso-bovací èlánek, nazývaný „SPC Trans-match“, navrhl pøed více než dvaceti lety Doug DeMaw, W1FB.

Èlánek obsahuje dva otoèné kon-denzátory - jednoduchý (C1) a dvojitý (C2A a C2B), dvì cívky s odboèkami (L1, L2) a pøepínaè rozsahù (S1).

Kondenzátor C1 i obì sekce kon-denzátoru C2 mají maximální kapacitu 200 až 300 pF a jsou vzduchové. Pou-žijí-li se bìžné pøijímaèové kondenzáto-ry s malými mezerami mezi plechy, lze èlánkem pøenášet z vysílaèe do antény výkon maximálnì 100 W.

Jak vyplývá ze schématu, kostra (obvykle rotor) žádného z

kondenzáto-Obr. 6. Anténní pøizpùsobovací èlánek

rù není spojena se zemí. Proto musí být kondenzátory upevnìny do skøíòky pøizpùsobovacího èlánku izolovanì a rovnìž jejich høídelky musí být izolová-ny nástavci z plastické hmoty. Konden-zátory nemusí mít pøevod pro jemné la-dìní, avšak mìly by mít stupnici, na kterou se pro používanou anténu vy-znaèí jejich optimální nastavení na jed-notlivých pásmech.

Cívka L1 je navinuta mìdìným drá-tem o prùmìru 1 mm s lakovou izolací na trubce z plastické hmoty o prùmìru 38 mm. L1 má celkem 24 závitù vinu-tých tìsnì vedle sebe, èást L1A má 12 závitù, èást L1B má 6 závitù a èást L1C má 6 závitù.

Cívka L2 je navinuta mìdìným drá-tem o prùmìru 1,6 mm a je samonos-ná. Vnitøní prùmìr cívky je 20 mm a mezi závity jsou takové mezery, aby celková délka cívky byla 20 mm. L2 má celkem 5 závitù, èást L2A má 2 závi-ty, èást L2B má 1 závit a èást L2C má 2 závity.

Cívka L2 je umístìna pøímo na zad-ní stranì pøepínaèe S1 a cívka L1 je na-montována vedle pøepínaèe tak, aby osy obou cívek byly navzájem kolmé.

Vstup i výstup èlánku jsou vyvedeny na souosé konektory (zásuvky) typu PL nebo BNC. Ke konektoru K1 se pøipoju-je pøijímaè nebo vysílaè a ke K2 anténa. Èlánek je vestavìn do kovové stínicí skøíòky, která je spojena se zemí èlán-ku. Ovládací knoflíky kondenzátorù a pøepínaèe jsou na pøedním panelu skøíòky, konektory jsou pøišroubovány na její zadní stìnì.

Pøizpùsobovací èlánek se nastavuje nejlépe s pomocí vysílaèe a reflektome-tru (mìøièe ÈSV). Reflektometr zapojí-me zapojí-mezi vysílaè a èlánek a k èlánku pøipojíme anténu. Pak na jednotlivých pásmech vyhledáme takové polohy kondenzátorù C1 a C2, ve kterých je pomìr stojatého vlnìní (PSV) minimál-ní. Nalezené polohy vyznaèíme ryskami na stupnicích kondenzátorù.

Èlánek lze naladit i bez vysílaèe a reflektometru pomocí samotného pøijí-maèe. Na jednotlivých pásmech nalez-neme takové polohy kondenzátorù, ve kterých je pøijímaný signál nejsilnìjší (posuzováno sluchem nebo lépe podle údaje S-metru).

BREAK-IN, 11-12/2001

Obr. 7. Spoøiè energie

Spoøiè energie odebírané

ze sítì

Pøed nìkolika lety byla podle nové normy zvìtšena jmenovitá velikost sí-ového napìtí z 220 na 230 V. To má za následek, že nìkteré starší spotøebi-èe, urèené pro síové napìtí 220 V, odebírají nyní ze sítì zbyteènì velký pøí-kon a jsou pøetížené, èímž se zmenšu-je zmenšu-jejich životnost (jsou to pøedevším spotøebièe s odporovým charakterem bez termostatu, jako napø. elektronkové pøijímaèe, žárovky apod.).

Pøíkon takových spotøebièù lze zmenšit použitím transformátoru, který podle obr. 7 zapojíme mezi sí a spotøe-biè (zátìž). Transformátor TR1 zmenší se zanedbatelnými ztrátami síové na-pìtí 230 V na požadovaných 220 V.

Vzhledem k tomu, že TR1 je zapo-jen jako autotransformátor, postaèí di-menzovat jeho výkon na 5 až 10 % vý-konu zátìže (výkon transformátoru je urèen souèinem proudu zátìže a se-kundárního napìtí transformátoru).

Pøi zapojování transformátoru mu-síme dodržet smysly jeho vinutí (na obr. 7 jsou poèátky vinutí vyznaèeny teèkou), aby skuteènì snižoval napì-tí (nutno ovìøit mìøením).

Pokud neznáme smysly vinutí pøe-dem, zapojíme transformátor na zákla-dì mìøení zkusmo.

Základní technické

parametry

Napájecí napìtí: +8 až 18 V.

Proudový odbìr: asi 150 mA.

Rozsah mìøení napìtí

sítì automobilu: +7,8 až 17,8 V.

Indikace podpìtí: <11,4 V.

Indikace nedobíjení: <13 V.

Indikace pøebíjení: >14,8 V.

Akustická indikace nesprávného napìtí: <11,4 V; >14,8 V.

Rozsah mìøení vnitøní

a venkovní teploty: -30 až +80 °C.

Rozsah regulace vnitøní teploty:

+10 až +30 °C.

Akustická indikace námrazy

na vozovce: <6 °C.

Zpùsob ovládání ventilátoru topení:

proporcionální PWM.

Maximální výkon

motoru ventilátoru topení: 70 W.

Zpùsob ovládání Peltierových èlánkù:

zap./vyp. *

Maximální pøíkon Peltierových èlánkù:

2x 135 W. *

Rozsah mìøení délky vstøiku (spotøeby paliva):

1 až 255 ml/1 µs otevøení trysky.

Poèet vstøikovacích trysek: 1 až 4.

Poèet impulsù na 1 l spotøebovaného paliva:

1000 až 255 000.

Zpùsob mìøení spotøeby:

podle rychlosti nebo podle èasové znaèky.

Maximální proud relé

pro spínání svìtel: 1 A.

Mìøení spotøeby

Mìøení spotøeby spoèívá v získání údaje o spotøebovaném množství pali-va za èasovou jednotku. Chceme-li zmìøit prùmìrnou spotøebu paliva na 100 km pøi rychlosti 100 km/h,

musí-me po dobu jedné hodiny sèítat množ-ství spotøebovaného paliva. Pøi rych-losti 60 km/h sèítáme množství paliva po dobu, která je pøímo úmìrnì delší. Zkrátka za takovou dobu, za kterou ujedeme 100 km. Èekat však na vý-sledek mìøení hodinu je neúnosné. Proto si vybereme mìøení, které je 1000krát kratší. Za tuto dobu zmìøíme 1000krát menší množství paliva. Po-kud toto množství vynásobíme tisícem, získáme údaj o spotøebì za 100 km. V tab. 1 jsou èasové intervaly pro jed-notlivé rychlosti.

Napøíklad pøi rychlosti 60 km/h mì-øíme spotøebované palivo po dobu šesti sekund. Výsledek vynásobíme ti-sícem a získáme spotøebu paliva na 100 km.

Jak je vidìt, abychom mohli spoèí-tat spotøebu, potøebujeme dva údaje: množství paliva a rychlost.

Množství paliva mùžeme získat nì-kolika zpùsoby. Probereme si dva, které budou nejèastìjší.

Mìøení spotøebovaného paliva

u motorù s elektronickým

jednobodovým nebo

vícebodovým vstøikováním

Mìøení vychází z délky otevøení vstøikovací trysky. U motorù s elektro-nickým vstøikováním je zajištìn kon-stantní prùtok paliva. To znamená, že délka otevøení trysky je pøímo úmìrná spotøebovanému palivu. U jednobodo-vého vstøikování Mono-Motronics za jednu milisekundu otevøení trysky pro-jde 6,4 µl paliva. Délku otevøení trysky øídí poèítaè v rozsahu 1 až 10 µs. Aby bylo možné mìøení i s jinými druhy vstøikování, lze u PPF nastavit množství paliva za 1 µs v rozsahu od 1 do 255 µl. V tab.2 jsou vidìt pøíklady spotøeby pøi rùzných rychlostech, otáèkách a délce otevøení trysky.

Mìøení spotøebovaného

paliva u motorù

s prùtokovým mìøièem

Mìøení vychází z poètu impulsù. Pøi použití kvalitního prùtokomìru by tyto impulsy mìly být pøímo úmìrné spotøebovanému palivu. Jako v pøed-chozím pøípadì se vychází z poètu im-pulsù, které pøijdou za urèitý èasový úsek. Poèet impulsù je vydìlen množ-stvím impulsù na jeden litr a vynáso-ben tisícem. Aby bylo možné mìøení s prùtokomìry s rùzným poètem im-pulsù na jeden litr, lze u PPF nastavit poèet impulsù na litr v rozsahu 1000 až 255 000 imp./l (krok 1000 imp.).

Palubní poèítaè

pro automobily - PPF

Stanislav Kubín

Podle oznaèení (PPF) byl palubní poèítaè pùvodnì urèen pouze

pro automobily s jednobodovým vstøikováním. Konkrétnì pro

auto-mobily Škoda Favorit èi Forman se vstøikováním Mono-Motronics.

Postupnì však byla konstrukce zdokonalována. Nyní je možné

pa-lubní poèítaè použít témìø do jakéhokoliv automobilu. Elektronika a

program palubního poèítaèe je univerzální a umožòuje mìøit

spotøe-bu paliva podle délky vstøiku nebo podle poètù impulsù na jeden

litr. Palubní poèítaè navíc mìøí venkovní a vnitøní teplotu. Vnitøní

teplotu lze regulovat (vèetnì øízeného výstupu pro chlazení) ve

tøech nastavitelných režimech. Poèítaè dále kontroluje stav napìtí a

kontroluje dobíjení baterie. Akusticky signalizuje podpìtí i

pøebí-jení baterie a nebezpeèí vzniku námrazy na vozovce. Poslední

funkcí poèítaèe je automatické zapínání svìtel v dobì zimního

èasu.

Tab. 1.

V pøípadì použití prùtokomìru s vìt-ším poètem impulsù než 255 000 je nutné pøidat k prùtokomìru pøeddì-lièku.

Jak získat údaj

o rychlosti

Na první zamyšlení je to jednodu-ché. Pøeci z tachometru. Musíme si však uvìdomit, že konstrukce PPF je urèena pøedevším do tìch automobi-lù, ve kterých mìøení spotøeby není. To jsou vìtšinou starší automobily, a ty mají pro mìøení rychlosti tachometr mechanický.

Rozhodl jsem se proto øešit tento problém dvìma zpùsoby. Ten první je jednodušší. Pokud nechceme do auta montovat nìjaký složitý mechanický snímaè rychlosti, máme možnost na-stavit na PPF rychlost ruènì. Podle nastavené rychlosti se bude propoèí-távat spotøeba.

Pokud bych to mìl pojmenovat, tak asi KAN. „Koukni A Nastav“. Prostì se podíváme na tachometr a rychlost, kterou odeèteme, nastavíme na PPF. Aby to bylo co nejjednodušší, jsou v PPF pøednastaveny rychlosti, ze kterých si mùžeme vybrat: 50, 70, 90, 110, 130, 150, 170 a 190 km/h. Dále si mùžeme nastavit mìøení hodinové spotøeby, což bude obvyklejší, nebo celkové spotøe-by.

Druhý zpùsob je sice složitìjší, avšak umožòuje mìøení okamžité spotøeby.

Do PPF pøivedeme impulsy, jejichž perioda bude odpovídat okamžité rych-losti. To znamená, že impulsy pøivede-né podle skuteèpøivede-né rychlosti (nahradí rychlost KAN). Perioda tìchto impulsù musí odpovídat dobì mìøení, tak jak je znázornìno v tab. 1.

Pøíklad: pokud automobil pojede rychlostí 60 km/h, periody impulsù musí být 6 s. Celý mechanizmus pro odeèítání rychlosti by mìl vypadat asi takto: Mezi motor a bovden umístíme kotouèek, který bude pøetínat svìtelný paprsek. Pøi každé otáèce bovdenu kotouèek jednou pøetne svìtelný papr-sek (tøeba optické závory). Pokud bude napøíklad pøi rychlosti 60 km/h odpoví-dat 12 otáèkám bovdenu/s, musíme tìchto 12 impulsù vzniklých z otáèek vydìlit pøevrácenou hodnotou 6 s (in-terval pro odeèet pøi rychlosti 60 km/h) 12 imp./(1/6 s) = 72. Výstup z pøeddì-lièky vedeme do PPF. Pokud použi-jeme tento zpùsob pro mìøení oka-mžité spotøeby, pak na zobrazovaèi PPF bude zobrazena okamžitá spo-tøeba v pøípadì, že rychlost vozu bude vyšší jak rychlost KAN. Po-kud rychlost automobilu klesne pod rychlost nastavenou KAN, bude zob-razena spotøeba a nastavená rych-lost.

PPF nemìøí rychlost ani prùmìr-nou spotøebu. Mìøí okamžitou spotøe-bu, spotøebu k nastavené rychlosti a celkovou spotøebu.

Mìøení venkovní

a vnitøní teploty

Pro mìøení venkovní a vnitøní tep-loty jsou použita dvì èidla pracující v širokém rozsahu teplot od -50 do +800 °C. Pro vyhodnocení teploty je použita aproximaèní tabulka. Teplota se mìøí na celé stupnì. Èidlo pro mì-øení venkovní teploty je umístìno pod pøední nárazník. Pøi jízdì jsou na tom-to místì vhodné podmínky pro mìøe-ní. Když automobil chvilku stojí, èidlo mìøí vyšší teplotu. To je zpùsobeno jednak tím, že se nárazník ohøívá od sluníèka, a jednak teplem, které sálá z motoru. Bìhem jízdy teplota rychle klesne na správnou hodnotu.

Nejvhodnìjší umístìní èidla pro mìøení vnitøní teploty je uprostøed vol-ného prostoru uvnitø vozu. To však není konstrukènì možné. Èidlo by mìlo být volnì pøístupné proudícímu vzduchu, ale nesmí být v blízkosti na-sávaného vzduchu zvenku. Vhodné místo je nìkde na pøedním panelu ve výšce volantu. I zde je však údaj teplo-ty zkreslen vlivem sálání z okolních pøedmìtù (které jsou vìtšinou tmavé) v tìsné blízkosti èidla, a to pøedevším pokud vùz stojí déle na slunci. Bìhem jízdy teplota klesne na správnou hodnotu.

Mìøení napìtí baterie

a kontrola dobíjení

PPF kontroluje velikost napìtí pa-lubní sítì automobilu. Je proto dùleži-té, k jaké èásti je pøipojeno napájení PPF. Ideální by bylo pøipojit napájení pøímo na svorky akumulátoru. To však není vždy tak jednoduché. V každém pøípadì je potøebné pøipojit PPF k ta-kovému místu, ve kterém je nejmenší rozdíl velikosti napìtí oproti svorkové-mu napìtí akusvorkové-mulátoru.

Úbytky napìtí vznikají na spína-èích, pojistkách, plošných spojích, v pojistkové skøíni a pøedevším na vo-dièích, kterými teèou vìtší proudy za provozu (napø. svìtla nebo ventilátor topení). Poèítaè mìøí napìtí, které je možné zobrazit. Dále reaguje na pìt rozhodovacích stavù velikosti napìtí. Pøi napìtí vyšším než 13,2 V poèítaè zapíná okruh chlazení a svìtla. Pøi na-pìtí nižším než 11,4 V indikuje stav podpìtí palubní sítì. Pøi napìtí men-ším než 13 V indikuje, že baterie není

dobíjena. Pøi napìtí vìtším než 14,8 V indikuje pøebíjení baterie. Pokud na-pìtí klesne pod 11 V, automaticky se uloží nìkteré dùležité údaje do vnitøní pamìti mikrokontroléru.

Akustická signalizace

podpìtí a pøebíjení

a možné námrazy

na vozovce

Nìkteré stavy PPF jsou signalizo-vány akusticky. Jde o jedno až dvou-sekundovou signalizaci, pøi niž se na zobrazovaèi objeví údaj, který je dùvo-dem signalizace. Akusticky je signali-zováno podpìtí palubní sítì (pokles napìtí pod 11,4 V), pøebíjení baterie (napìtí vìtší jak 14,8 V) a možnost tvorby námrazy na vozovce (pokles teploty pod 6 °C).

Regulace teploty

uvnitø vozu

Problém je v tomto: Pokud jedeme vozem konstantní rychlostí v prostøedí s konstantní teplotou (øeknìme -10 °C), nastavíme si optimální pomìr teplého a studeného vzduchu a rychlost prou-dìní. Teplota ve voze je taková, jakou chceme. Pouze však do doby, kdy za-stavíme, vysvitne nebo zajde slunce nebo zmìníme výraznì rychlost jízdy. Pak se podmínky zmìní a my musíme zmìnit i rychlost proudìní vzduchu. Takovýchto zmìn je bìhem jízdy mno-ho.

Rozhodl jsem se proto pro propor-cionální regulaci rychlosti proudìní vzduchu, která vzniká velikostí rozdílu nastavené a skuteèné teploty uvnitø vozu. Rychlost ventilátoru topení vhá-nìjícího do vozu vzduch je tím vìtší, èím vìtší je rozdíl teplot. Èím víc se teploty pøibližují, tím je rychlost venti-látoru menší.

PPF mùže pracovat ve ètyøech re-žimech øízení teploty. Režim oznaèený V znamená, že celé øízení je vypnuto. Režim oznaèený Z je zimní. V tomto režimu je ventil pro pøepouštìní teplé vody do chladièe topení otevøen (mu-síme ruènì otevøít). Svítí èervená LED na pøedním panelu PPF. Chod ventilá-toru je øízen podle tab. 3. Pokud je vnitøní teplota stejná jako nastavená, svítí žlutá LED na pøedním panelu PPF.

Režim oznaèený L je letní. V tomto režimu je ventil pro pøepouštìní teplé vody do chladièe topení uzavøen (mu-síme ruènì uzavøít). Svítí zelená LED na pøedním panelu PPF. Chod ventilá-toru je øízen podle tab. 4. Pokud je vnitøní teplota stejná jako nastavená, svítí žlutá LED na pøedním panelu PPF. Režim oznaèený C je celoroèní. V tomto režimu by mìl být ventil pro pøepouštìní teplé vody do chladièe øí-zen podle toho, jestli svítí èervená nebo zelená LED na pøedním panelu. Èervená LED znamená otevøít ventil (ruènì), zelená zavøít ventil (ruènì). Chod ventilátoru je øízen podle tab. 5. Pokud je vnitøní teplota stejná jako na-stavená, svítí žlutá LED, èervená a ze-lená LED je zhasnuta.

Øízení ventilu teplé vody do chladi-èe topení je ruèní. Kdo by byl šikov-nìjší, mùže pøenechat øízení ventilu tøeba modeláøskému servu. Servo by mohlo být napojeno na výstup stejnì jako èervená LED. Když se rozsvítí èervená LED, servo pustí teplou vodu do chladièe topení.

V režimu C je ventilátor øízen pøi ja-kémkoliv rozdílu teplot. Tento režim je urèen pro øízení klimatizace. Aby však mohla být øízena klimatizace, je po-tøebné pøed chladiè teplé vody topení pøedstavit chladiè chladicího systému.

Øízení a výstup

pro chlazení *

V režimu regulace teploty C a L je PPF schopen øídit chladicí zaøízení. PPF byl navržen pro øízení Peltiero-vých èlánkù. *Pro tyto èlánky byla na-vržena elektronika, která kontroluje

maximální teplotu teplé strany èlánku a v pøípadì pøehøátí èlánek vypíná.

Abych øekl pravdu, udìlal jsem nì-kolik pokusù s Peltierovými èlánky s pøíkonem 130 W a výkonem 80 W. Vše pouze s minimálním úspìchem. Problém je v tom, jak odvést z destiè-ky o rozmìrech 40 x 40 mm výkon asi 130 W, a to tak, aby tato destièka ne-mìla vìtší teplotu než 40 °C. To zna-mená nedovolit, aby se jeden centi-metr ètvereèní pøi výkonu asi 8 W neohøál o více než 5 až 10 °C. Bude to chtít trochu èasu a dost pokusù. Vìøím však, že se to èasem podaøí. V tuto chvíli však musím pøiznat, že žádný geniální zpùsob nemám. I tak lze vý-stup použít pro øízení jakéhokoliv jiné-ho chladicíjiné-ho zaøízení (tøeba i kom-presorového).

Automatické zapínání

svìtel v zimním období

Poslední a ne zrovna nezajímavou funkcí PPF je øízení svìtel v zimním období. U PPF lze nastavit režim za-pínání svìtel V, kdy je øízení svìtel vypnuto, nebo režim Z pro zapnutí svìtel. Pøi nastavení režimu Z se auto-maticky po nastartování vozu zapnou svìtla. Svìtla se zapínají, když je na-pìtí palubní sítì vìtší než 13,2 V. Ne-mùže se tedy stát, že svìtla svítí, když ještì není nastartováno.

Popis zapojení

Schéma s oznaèením PPF (obr. 1) ukazuje zapojení øídicího poèítaèe. Na schématu PPFOS (obr. 2) je elek-tronika pro ovládání svìtel a na sché-matu PPFOM (obr. 3) je elektronika

pro ovládání motoru ventilátoru. Na schématu PPFOP (obr. 4) je elektro-nika pro ovládání Peltierových èlánkù. Zapojení je složeno z nìkolika mo-dulù navržených na 5 desek s plošný-mi spoji. Na deskách s oznaèením PPF S218 (obr. 6) je umístìn øídicí poèítaè PPF. Na desce s oznaèením PPFOP (obr. 7) je elektronika pro ovlá-dání Peltierových èlánkù. Další dvì ovládání jsou na univerzálních des-kách s plošnými spoji. Jde o øízení PPFOS a PPFOM. Jednotlivé moduly jsou propojeny rùznými automobilo-vými konektory. Tyto konektory je za pár korun možné koupit na vra-kovištích.

Popis modulu PPF

Pro konstrukci jsem použil mikro-kontrolér PIC16F876-04/SP. Tento obvod má 8 KB pamìti Flash pro ulo-žení programu, 368 B pamìti RAM pro promìnné programu, 256 B pa-mìti EEPROM pro data, 13 pøerušení, porty A, B a C, 3 èasovaèe, 2 moduly PWM plnící další funkce, 5 vstupù 10 b pøevodníku A/D, sériovou komunikaci MSSP a USART a komunikaci I2_C.

Pokud bychom chtìli dùkladnìji po-psat tento obvod, zabralo by nám to asi 200 stránek. Obvod je uzavøen do úzkého pouzdra DIP. Díky pamìti Flash pro uložení programu lze mikrokontro-lér lehce pøeprogramovat nebo použít v jiné aplikaci.

Pro zobrazení údajù je použit inteli-gentní zobrazovaè s 2x 16 znaky IO1. Pomìr velikosti odporù rezistorù R1 a R2 urèuje kontrast znakù zobrazova-èe. Abychom ušetøili komunikaèní bity portu PB mikrokontroléru, je ovládání IO1 øízeno pøes posuvný registr IO2 pouze dvìma bity PB1 a PB2. Další výhodou použití posuvného registru je i jednoduché øízení tlaèítek S1 až S5. Mikrokontrolér pracuje na kmitoètu 4 MHz, který je pro použitou aplikaci dostateèný.

Diody D6 až D8 jsou ovládány pøí-mo z portu mikrokontroléru stejnì jako minisirénka SP1. Pøes tranzistor T1 jsou vypínány Peltierovy èlánky nebo jiný systém chlazení. Sepnete-li tento tranzistor, znamená to vypnutí chlaze-ní.

Pøes tranzistor T2 je øízen chod ventilátoru topení. Pro øízení je použi-ta pulsnì šíøková modulace (PWM). Sepne-li tento tranzistor, znamená to vypnutí motoru ventilátoru. Pøes tran-zistor T3 jsou øízena svìtla vozu. I zde platí, že jeho sepnutí znamená vypnu-tí svìtel. Dioda D14 indikuje chod chladicího systému. Blikání této dio-dy znamená pøehøátí chladicího sys-tému.

Zdrojem referenèního napìtí pro pøevodník A/D je IO7. Trimrem P3 jemnì nastavujeme velikost referenè-ního napìtí.

Impulsy od vstøikovací trysky vede-me pøes rychlý optoèlen IO6. Optoèlen je použit ze dvou dùvodù. Na

vstøiko-Tab. 4.

vací trysce vznikají špièky, které by mohly rušit správnou funkci mìøení. Dùležitìjší je ten fakt, že jsem nechtìl, aby byl jakýmkoliv jiným zpùsobem než napájením galvanicky spojen vý-stup poèítaèe pro øízení motoru se vstupem PPF.

Impulsy od mìøièe rychlosti vede-me pøes optoèlen IO5. Dùvodem po-užití optoèlenu na tomto místì je to, že nevím, kdo jaký snímaè rychlosti použije, a tento zpùsob zapojení vstu-pu se mi zdál nejvýhodnìjší.

Pro mìøení teplot jsou použita ètyøi èidla Pt1000. Zapojení s tranzistory T4 a T5 tvoøí zdroje proudu o velikosti 1 mA. Trimry P1 a P2 slouží pro pøes-né nastavení proudu 1 mA. V praxi však tìmito trimry nastavíme zobrazo-vanou teplotu.

UPOZORNÌNÍ!

Jedná se o zaøízení, které bude pracovat v rozsahu teplot -35 až +85 °C. Je proto potøebné použít v konstrukci souèástky urèené pro tento teplotní rozsah. Mé zkušenosti jsou takové, že i bìžnì prodávané souèástky vyhoví požadovanému teplotnímu rozsahu. Nemusí to však platit vždy. Použitý zobrazovaè pracuje asi od 0 °C. Po-kud nechceme v zimì èekat, až se vùz vyhøeje, musíme použít zobra-zovaè pro vìtší teplotní rozsah. Ty ovšem nejsou bìžnì ke koupi. Na trhu existuje mnoho typù, liší se velikostí, zapojením vývodù a také rùzným na-pájecím napìtím. Vìtšina zobrazova-èù urèených pro vìtší teplotní rozsah potøebuje ještì záporné napìtí. Pokud by se konstrukce mìla vyrábìt ve vìt-ším množství, bylo by nutné vybrat je-den typ zobrazovaèe, konstrukci na nìj upravit a pak vždy èekat nìkolik týdnù, až požadované zobrazovaèe

Obr. 1. Schéma zapojení PPF

Obr. 2. Schéma zapojení PPFOS

zobrazovaè jsem získal zkrácením rámeèku AR1977. Hmatníky jsem vyro-bil demontáží ètyø tlaèítek P-B1720B.

Popis modulu PPFOS

Modul elektroniky pro ovládání svì-tel umístíme co nejblíže ke spínaèi svìtel. Kontakty relé RE1 jsou paralel-nì spojeny s kontakty spínaèe svìtel. Pro ovládání PPFOS není navržena deska. Všechny souèástky lze umístit pøímo na vývody relé a to umístit co nejvýhodnìji ke spínaèi svìtel.

Popis modulu PPFOM

Modul elektroniky pro ovládání mo-toru ventilámo-toru umístíme co nejblíže ke spínaèi motoru ventilátoru. Výstup R2/1 pøipojíme paralelnì ke kablíku nejvyšší rychlosti na pøepínaèi rych-lostí ventilátoru. Pro modul PPFOM není navržena deska. Všechny sou-èástky umístíme na univerzální desku takových rozmìrù, které nejvíce vyho-ví další montáži. Tranzistor T2 s chla-dièem V7143 je potøebné umístit do topného kanálu, ve kterém proudí vzduch do vozu. Tranzistor T2 se po-mìrnì dost zahøívá a vzniklé teplo je potøebné odvádìt. Diody D1 a kon-denzátor Cf3 umístíme pøímo na vývo-dy motoru ventilátoru. Cívku Lf1 a kondenzátor Cf1 umístíme do pøívodu napájení modulu PPFOM.

Popis modulu PPFOP

Na schématu PPFOP je zobrazeno ovládání Peltierových èlánkù. Jak již bylo napsáno, jde o alternativní zpù-sob chlazení, který zatím nebyl úspìš-nì zprovozúspìš-nìn. Systém ovládání je použitelný i pro jiný zpùsob chlazení. PPF øídí ovládání v závislosti na na-stavené teplotì.

Ovládání je dvoukanálové. Maxi-mální teplotu chladicího systému kaž-dého kanálu nastavujeme trimry P1 a P2. Pokud je pøekroèena teplota jed-noho z kanálù, vypne se pøíslušný vý-konový tranzistor T1 nebo T2. Sou-èasnì je uvolnìn oscilátor z IO1D, který spíná tranzistor T6. Kolektor to-hoto tranzistoru je veden do PPF na modrou diodu LED indikující zapnuté chlazení. Pokud je zapnuto chlazení, svítí modrá LED, jestliže se pøehøeje chladicí systém, modrá LED bliká. Tranzistory T1 a T2 jsou schopny se-pnout proud až 8 A (každý kanál).

Osazení a montáž

modulu PPFOP

Desku osazujeme od nejnižších souèástek postupnì k vyšším. Tran-zistory T1 a T2 pøipájíme za kablíky o délce asi 5 cm a pøišroubujeme k chladièùm V4330. Pod tranzistor T3 pøimontujeme pøed pøipájením chladiè DO1A. Trimry P1 a P2 pøed

pøipáje-Obr. 4. Schéma zapojení PPFOP

pøijdou. Další možné úpravy jsou po-psány na konci èlánku.

Osazení

a montហmodulu PPF

Konstrukce je rozdìlena na dvì desky s plošnými spoji. Deska zobrazo-vaèe a ovládacích a kontrolních prv-kù a deska mikrokontroléru a konektorù pro pøipojení. Obì desky jsou navrže-ny tak, aby je bylo možné sestavit za sebe, kolmo na sebe nebo i oddìlenì propojené vícežilovým kablíkem.

Desku mikrokontroléru osazujeme od nejnižších souèástek postupnì k vyšším. Pod mikrokontrolér zapájí-me objímku. Ke stabilizátoru pøed pøi-pájením pøišroubujeme chladiè. Neza-pomeneme na šest drátových propojek. Trimry pøed pøipájením nastavíme do støedu odporové dráhy!

Desku zobrazovaèe a ovládacích a kontrolních souèástek také osazujeme od nejnižších souèástek postupnì k vyšším. Pokud chceme, aby byl zob-razovaè co nejblíže k desce, musíme sirénku SP1 pøichytit k desce ze strany spojù. Zobrazovaè pøichytíme k desce za 4 distanèní sloupky KDA6M3 poža-dované délky. Zobrazovaè je elektric-ky pøipojen k desce pøes zkrácený lámací konektor ASS01538Z. LED na-stavíme do požadované výšky a pøipá-jíme. Nezapomeneme na pìt dráto-vých propojek. Podle toho, jestli chceme desky umístit pod sebe nebo kolmo na sebe, použijeme konektor K9 typ ASS01538Z nebo S1G20S. Pokud umístíme desky nad sebe, lze je se-šroubovat tøemi sloupky KDA6M3 po-žadované délky.

Desku zobrazovaèe a ovládacích a kontrolních prvkù lze pøišroubovat k pøednímu panelu pøes ètyøi distanèní sloupky KDI6M3. Vzájemné mecha-nické pøipevnìní plošných spojù je na obr 5.

Na obrázku je jedna z možností propojení desek a pøipevnìní k pøed-nímu panelu vozu. U rùzných typù au-tomobilù se místo a zpùsob pøipevnì-ní bude lišit.

Já jsem PPF pøipevnil pod otevíra-cí pøihrádku na pøedním panelu u spo-lujezdce. Uspoøádání podle obrázku však nebylo možné, proto jsem desku mikrokontroléru neumístil za desku zobrazovaèe, avšak pod ní. Obì des-ky jsem propojil dvanáctižilovým kablí-kem na jehož konce jsem pøipájel konektory. Takto vznikla deseticenti-metrová propojka pro spojení obou desek.

V pøedním panelu jsem udìlal ot-vor na rámeèek zobrazovaèe. Vhod-nou velikost rámeèku pro použitý

Obr. 5. Mechanické uspoøádání

ním nastavíme na støed odporové drá-hy. Nezapomeneme zapájet tøi dráto-vé propojky. Plošné spoje v místech s vìtším proudovým namáháním tlus-tì pocínujeme. K místùm pro pøipájení vodièù pøipájíme vodièe o délce asi 20 cm. Prùøezy kablíkù musí odpoví-dat proudovému zatížení. Na jejich druhé konce pøipájíme automobilový konektor.

Desku upevníme do krabièky U-SEB3 za ètyøi distanèní sloupky KDA6M3X15. Na víèko krabièky pøipevníme chladièe s tranzistory T1 a T2. Kablíky zakon-èené konektorem vedeme vnì krabiè-ky. Snímaèe KTY81/220 zatím neza-pojujeme.

Obr. 7. Deska s plošnými spoji PPFOP

Obr. 6. Deska s plošnými spoji PPF

(Dokonèení pøíštì) Mikrokontrolér PIC S218 za 699 Kè si mùžete objednat dopøedu písemnì na adrese: Kubín Stanislav, Pøádo-va 2094/1, 182 00 Praha 8; e-mail: [email protected].

Technické parametry

Napájení (st. napìtí): 6 až 9 V.

Odbìr proudu: 270 mA.

Zálohování: 4 x NiCd.

Displej: 14 mm.

Popis zapojení

Základem konstrukce je hodinový integrovaný obvod MH106, který je øí-zen krystalovým oscilátorem. Oscilá-tor je souèástí 12bitového binárního èítaèe 74HCT4060. Základní kmitoèet oscilátoru je dán krystalem 6,4 MHz a kmitoèet 100 kHz pro øízení hodin je odebírán z výstupu 5 èítaèe po vydì-lení.

Hodiny jsou ovládány osmi tlaèítky, kterými nastavujeme všechny jejich funkce. Význam jednotlivých tlaèítek je popsán v tab. 1. Tlaèítka TL1, TL4 a TL6 jsou zapojena pøímo k IO3. Tlaèít-ka TL2, TL3 a TL5 jsou pøipojena pøes diodovou matici k IO3. Tlaèítka TL6 a TL7 jsou pøipojena k vstupùm Schmit-tových klopných obvodù IO4 a ošetøe-na proti zákmitùm. Výstupy jsou ošetøe- navá-zány na vstupy klopných obvodù typu D IO5. Výstup 13 IO5 ovládá tranzis-tor T8 a ten spíná LED DL8, která indikuje blikáním nastavený budík a zároveò pøipravuje sirénku budíku ke spuštìní. Spouštìní sirénky vybavuje výstup 11 IO4, který ovládá tranzistory T9 a T10. Generátor pro sirénku je osazen dvìma hradly IO4 zapojenými

jako oscilátory. První hradlo spolu s R34 a C19 udává rychlost pøerušo-vání tónu sirénky. Druhé hradlo s R37 a C20 je generátor vlastního tónu si-rénky. Akustickým výstupem je piezo-mìniè.

Displej hodin je z diod LED zelené nebo èervené barvy. Displej zobrazuje v režimu hodin hodiny, minuty a se-kundy. V režimu kalendáøe zobrazuje den, mìsíc a poslední dvojèíslí roku. Diody LED DL1 až DL7 signalizují den v týdnu, DL1 - pondìlí až DL7 - nedì-le. Displej je zapojen multiplexnì, to znamená, že všechny katody segmentù displeje DI1 až DI3 a diod LED DL1 až DL7 jsou paralelnì spojeny, ty jsou pak vedeny do dekodéru, který je sou-èástí IO3. Anody znakù a diod LED jsou spínány tranzistory T1 až T7. Tyto tranzistory jsou ovládány pøes re-zistory pøímo z IO3.

Další funkce a popis èasomìrného integrovaného obvodu IO3 je už za rámcem této konstrukce. K napájení postaèí transformátor 6 až 9 V/270 mA. Støídavé napìtí je usmìrnìno mùst-kem D1 až D4 a vyfiltrováno konden-zátorem C4. Za tímto kondenkonden-zátorem je zapojen stabilizátor IO1 5 V. Dioda D5 oddìluje zálohovací zdroj od na-pájení ze stabilizátoru. Pøi výpadku sítì zhasne displej, avšak hodiny stále pracují díky zálohování. Po obnovení dodávky energie se displej opìt roz-svítí a bude ukazovat správný èas. K zálohování jsou použity 4 kusy aku-mulátorù NiCd 500 mAh, které jsou trvale nabíjeny pøes rezistor R1 ma-lým proudem asi 15 mA. Zálohovací akumulátory pøipojte v nabitém sta-vu.

Digitální hodiny

se stopkami, budíkem

a kalendáøem

Pavel Hoøínek

Popisovaná konstrukce vznikla po získání integrovaného

obvo-du MH106, který byl vyrábìn v bývalém podniku TESLA Rožnov.

Jedná se o universální èasomìrný obvod, který byl používán v

prù-myslu. Vyznaèuje se øízením krystalového oscilátoru 100 kHz,

stop-kami, hodinami, kalendáøem, budíkem, èasovým spínaèem a

mož-ností zálohování pøi výpadku elektrické sítì. Obvod je vyroben

technologií I

2

_L.

Konstrukce

Konstrukce hodin je navržená na tøech deskách s plošnými spoji: deska s ovládacími tlaèítky, deska displeje a diod LED a tøetí základní deska je osazena ostatními souèástkami. Pøi osazování desek postupujte známým zpùsobem, a to od drátových propojek až po nejrozmìrnìjší souèástky.

„Jumperovou“ lištu nejdøíve pøipá-jejte k desce displeje. Pøi osazováni dbejte na polaritu diod a elektrolytic-kých kondenzátorù. Pozor také na po-zice tranzistorù a integrovaných obvo-dù. Na stabilizátor nejprve upevnìte chladicí profil a potom jej zapájejte. K pájení radìji použijte mikropájeèku, protože spoje jsou tenké a mohly by se pøi pájení zkratovat. Druhým dùvo-dem použití mikropájeèky je, že nìkte-ré integrované obvody jsou vyrobeny technologií CMOS a ty - jak je známo - jsou citlivé na statickou elektøinu.

Po osazení desek souèástkami na-suòte desku displeje „jumperovou“ liš-tou do základní desky a zapájejte je k sobì, jak je vidìt na obrázku. Nako-nec propojte základní desku s deskou tlaèítek 10žilovým lankovým vodièem v délce asi 10 cm. Vodièe na obou stranách odizolujte v délce asi 5 mm a lanka pocínujte.

Po vzájemném propojení všech desek pøipojte napájecí napìtí a pøe-kontrolujte funkènost hodin. Po ožive-ní lze hodiny vestavìt do plastové kra-bièky. Prototyp byl v krabièce typu KM50, ve které bylo vše, vèetnì trans-formátoru a záložních akumulátorù. Ovládací tlaèítka byla umístìna na horní èást této krabièky a èelní panel byl vyroben z organického skla tloušky 2 mm v barvì displeje. Desky s ploš-nými spoji, akumulátory a transformá-tor byly do krabièky pøilepeny tavným

lepidlem. Pokud budete pøi pájení a osazování peèliví, budou hodiny pra-covat na první zapojení.

Stavebnici si lze objednat za 820 Kè, vèetnì DPH na adrese: Hobby elektro, K Haltýøi 6, 594 01 Velké Meziøíèí, tel.: 0619/522 076, 0604/251 381, fax: 0619/520 757, e-mail: [email protected]

Seznam souèástek:

R1 10 Ω R2 33 kΩ R3 1 MΩ R4, R22 až R27, R30, R31, R33, R35 4,7 kΩ R5 560 Ω R6 100 Ω R7 až R13 2,7 kΩ R14 až R20 270 Ω R21 180 Ω R28, R29, R32, R36 82 kΩ R34 820 kΩ R37 68 kΩ C1 47 pF, keram. C2 120 pF, keram. C3 47 µF/50 V C4 1000µF/16 V C5, C7, C8, C11 až C16 100 nF, keram. C6 100 µF/25 V C9, C10 22 µF/50 V C17, C18 22 nF, keram. C19 1 µF/50 V C20 4,7 nF, keram. D1, D2, D3, D4 1N4002 D5 BAT46 D6 až D12 1N4148 T1 až T7 BC556 T8 až T11 BC546 Q1 krystal 6,4 MHz

DL1 až DL5 LED zel. 3 mm

DL6 LED žlut. 3 mm

DL7, DL8 LED èerv. 3 mm

DI1, DI2, DI3 DA56-11GWA apod.

IO1 7805 IO2 74HCT4060 IO3 MH106 IO4 4093 IO5 4013 TL1 až TL8 8 ks mikrotaèítka PI1 piezomìniè KPT1540W „Jumperovᓠlišta 2x 10 vývodù Chladicí profil, 1 ks

Šroubek M3 x 10 mm, 1 ks Matka M3, 1 ks

Tab. 1. Význam jednotlivých tlaèítek (0 - nestlaèené tlaèítko, R - tlaèítko pro rychlé nastavování, ... - pøepínání tlaèítka, __ - stisknutí tlaèítka

Mìniè DC/DC

dodává

tøi napìtí

Nejjednodušší zapojení spínaných zdrojù napìtí poskytují obvykle jediné napìtí, nejèastìji to bývá dvojnáso-bek, napìtí opaèné polarity a nìkdy polovina vstupního napìtí. Existují však také zapojení, která poskytují souèas-nì souèas-nìkolik napìtí. Vìtšinou jejich vý-stupní napìtí závisí následkem vnitø-ního odporu významnì na zatížení, ale tento úbytek lze èasto akcepto-vat.

Na obr. 1 je spínaný zdroj využíva-jící integrovaný obvod LM2664 urèený primárnì pro mìnièe se spínanými kondenzátory, který má tøi rùzná vý-stupní napìtí. Pro vìtší vývý-stupní prou-dy jej lze nahradit typy LM2661 nebo

LM2663. Pøivede-li se na mìniè podle obr. 1 vstupní napìtí 1,8 až 5,5 V, zís-káme souèasnì stejnì velké záporné, dvojnásobné a polovièní napìtí. Sou-hrnný odbìr ze všech výstupù odpo-vídá maximálním možnostem pøí-slušného IO v standardním zapojení zdvojovaèe nebo invertoru - 40 mA u LM2664 a 200 mA pro LM2663.

Výstupní odpor každého z výstupù je stejný nebo menší než u zdvojova-èe èi invertoru. Je však tøeba vzít v úvahu, že zdvojovaè má naprázdno výstupní napìtí 2UIN - 2UFD, kde UFD je

úbytek na diodách D1 a D2 v propust-ném smìru. Ty vytváøejí spolu s inter-ním spínaèem v IO1, který støídavì spojuje vývod CAP+ s UIN a zemí,

onen témìø dvojnásobek UIN. V

nìkte-rých pøípadech mùže být úèelné stabi-lizovat výstupní napìtí regulátorem napìtí s malým úbytkem. Pro získání polovièního napìtí je použit snižující mìniè s indukèností pracující s èinitelem

využití 50 %. Pro spínání je opìt vyu-žit spínaè vyvedený na CAP+. K zís-kání záporného napìtí staèí jen pøipojit kondenzátor C2. Pokud není nìkteré z napìtí zapotøebí, staèí pøíslušné pa-sivní souèástky vynechat.

hhs [1] Jensen, C.: Switched-capacitor converter suits portable applications. EDN 17. srpna 2000, s. 138, 140.

Obr. 1. S jediným IO lze ze vstupního napìtí získat prakticky stejnì velké

záporné, dvojnásobné i polovièní napìtí

Technické údaje

Vysílaè:

Napájecí napìtí: baterie 9 V.

Odbìr proudu v klidu: < 0,1 µA.

Odbìr proudu pøi vysílání: 9,5 mA.

Rozmìry desky s plošnými spoji:

44 x 65 mm.

Rozmìry vysílaèe v krabièce:

125 x 50 x 23 mm. Pøijímaè:

Napájecí napìtí:

9 až 16 V (5 až 24 V).

Odbìr proudu v klidu: 8,5 mA.

Odbìr proudu – drží jedno relé:

101 mA.

Maximální odbìr proudu

(drží všechna relé): 371 mA.

Rozmìry desky s plošnými spoji:

84 x 96 mm.

Rozmìry pøijímaèe v krabièce:

111 x 91 x 43 mm.

Vysílaè

Základem vysílaèe je kodér HT-12E, na jehož vstupy jsou pøipojeny ètyøi tla-èítka. Po stlaèení nìkterého z nich se pøes odpovídající diodu D1-D4 aktivu-je vstup VT kodéru a rozsvítí se LED. Kodér zaène na výstupu vysílat data, kterými je modulován vf vysílaè RT-4. Rychlost vysílání dat je dána rezisto-rem R2. Propojkami J1 až J4 je mož-né mìnit adresu a tím umožnit použí-vání více stejných souprav vedle sebe bez vzájemného ovlivòování. Pokud používáte jen jednu soupravu, není tøe-ba propojky nastavovat.

Vysílaè je napájen baterií 9 V. I když je kodér trvale pod napìtím, je klidový odbìr naprosto zanedbatelný. Pøi vy-sílání stoupne asi na 9 mA. Pøi bìžném používání, kdy jen obèas nìco zapne-me nebo vypnezapne-me, je životnost bate-rie delší než 1 rok.

Pøijímaè

Signál od vysílaèe je zachycen an-ténou pøijímaèe a zpracován ve vf mo-dulu Rx BC NBk od firmy AUREL. Lo-gický výstup je pøiveden na vstup mikroprocesoru PIC16C505, který jej dekóduje.

Urèitì jste si všimli, že nikde není žádný krystal ani rezonátor. Není po-tøeba. Na stranì kodéru urèuje rych-lost odpor R2 a mikroprocesor na stra-nì pøijímaèe má vnitøní RC oscilátor 4 MHz. Kmitoèet vnitøního oscilátoru se sice mùže vlivem teploty a napájecího napìtí pohybovat v rozsahu 3 až 6 MHz, ale softwarovì je vytvoøen ori-ginální dekódovací algoritmus, který je schopen ve velmi širokém kmitoèto-vém rozsahu vnitøního oscilátoru (na emulátoru vyzkoušeno od 500 kHz až do 20 MHz!) data bezchybnì

dekódo-vat. Zaøízení je tedy spolehlivé i pøi znaèných teplotních a napìových vý-kyvech.

Mikroprocesor data dekóduje, zjis-tí, zda souhlasí adresy, a na základì zvoleného spínacího módu ovládá pøes spínací tranzistory relé.

Mùžeme si vybrat z nìkolika režimù: J5 J6 Funkce

Prvním stlaèením tlaèítka relé zapnuto, druhým vypnuto atd. X Zatím nevyužito (stejná funkce

jako pøedchozí)

X Ovládána pouze dvì relé Re1 a Re2. Vždy levým tlaèítkem je odpovídající relé zapnuto a pravým vypnuto

X X Relé drží po celou dobu stisku tlaèítka. Po puštìní tlaèítka relé odpadne

X – propojka osazena

Dálkové ovládání

s velkým dosahem

TomᚠFlajzar

Dálkové ovládání je urèeno pro øízení nejrùznìjších zaøízení jako

jsou èerpadla, osvìtlení, jednoduché mechanismy, ale i napøíklad

jednoduché modely. Aby mìlo dálkové ovládání velký dosah, byly

použity kvalitní vysokofrekvenèní moduly s velmi dobrou stabilitou

a odolností proti rušení. Podle použité antény se dosah pohybuje

od desítek metrù až nad 1 km ve volném prostoru.

Obr. 2. Zapojení pøijímaèe dálkového ovládání Obr. 1. Zapojení vysílaèe

Obr. 5 a 6. Deska s plošnými spoji pøijímaèe

Kontakty použitých relé je možné zatížit maximálnì do 250 V/6 A. Pro kontrolu je paralelnì ke každému relé pøipojena pøes ochranný rezistor LED. Napájení pøijímaèe mùže být v roz-sahu 9 až 16 V (max. 24 V, pokud je dostateènì dimenzován C1). Vstupní napìtí je stabilizováno na 5 V, v pøípa-dì potøeby lze tedy vyøadit stabilizátor a vše napájet i stabilizovaným napì-tím 5 V. Stabilizátor opatøete vhodným chladièem.

Antény, dosah atd.

Dosah je závislý pøedevším na dob-ré anténì. Pokud nám vyhovuje dosah jen nìkolik desítek metrù, postaèí jak na vysílací, tak i na pøijímací stranì prakticky jakýkoliv kus drátu o délce 17 cm (pøípadnì o polovinu kratší). Jakmile chceme dosáhnout alespoò 200 metrù, nebo máme v cestì pøekáž-ku (ne železnou), doporuèuji dát na vy-sílací stranu drát o prùmìru asi 1,5 až 2 mm o délce 17 cm a na pøijímaè stej-ný drát dlouhý 17, popø. 34 cm. Ve vol-ném prostoru jsem spolehlivì dosáhl až 500 metrù. A pokud by nìkomu ne-staèilo ani tìch 500 metrù, mùže na vstup pøijímaèe pøipojit smìrovou an-ténu. Potom ovládání funguje na vzdá-lenost jednoho kilometru i dále. Smì-rovou anténu 433 MHz jsem mìl pøipojenu dvìma metry obyèejného koaxiálního kabelu (75Ω) pøímo na vstup pøijímaèe. Stínìní kabelu bylo spojeno se zemí pøijímaèe.

Osazení plošných spojù,

mechanická konstrukce

Konstrukce neskýtá žádné úskalí, na které by bylo tøeba upozornit.

Do-poruèuji pøed osazením desky pøekon-trolovat hodnoty souèástek a k pájení použít zásadnì jen mikropájeèku.

U vysílaèe je potøeba mírnì sestøih-nout horní dva rùžky desky s plošnými spoji, aby se vešla do krabièky. Tlaèít-ka jsou na jedné stranì oznaèena rov-nou hrarov-nou. Ta musí být tak, jak je uve-deno na obrázku.

Spodní dvì velké díry na desce vy-sílaèe slouží k provleèení napájecích drátù, aby pøi výmìnì baterie nebyly vytrženy z desky. Anténa se pøipájí zespodu desky. U souèástek nenechá-vejte dlouhé vývody. Vždy je posaïte až k desce s plošnými spoji (s výjimkou tranzistorù, stabilizátoru a LED).

U pøijímaèe si nejprve osaïte pasiv-ní souèástky, potom objímku, tranzis-tory, LED (zkosená hrana je katoda),

stabilizátor, relé se svorkami a nako-nec modul pøijímaèe. U rezistorové sítì RS1 je tøeba dodržet orientaci. Teèka na souèástce musí být vlevo – viz ob-rázek. Moduly Rx BC Nbk mají cívku ze silného drátu, ale i pøesto se pøijí-maè neopatrnou manipulací mùže roz-ladit. Doporuèuji tedy velmi opatrné zacházení a nedotýkat se cívky!

Po dùkladné kontrole vložte proce-sor a pøipojte napájení. U dvoukanálo-vé verze jsou použity jen souèástky pro dva kanály (viz seznam souèástek dvoukanálové verze).

Mikroprocesor a kodér HT-12E jsou souèástky citlivé na elektrostatický vý-boj. Postupujte tedy patøièným zpùso-bem. Pokud nemáte potøebné vybave-ní, uzemnìte se alespoò pøes kovový pásek hodinek pøipojený na zemnicí
