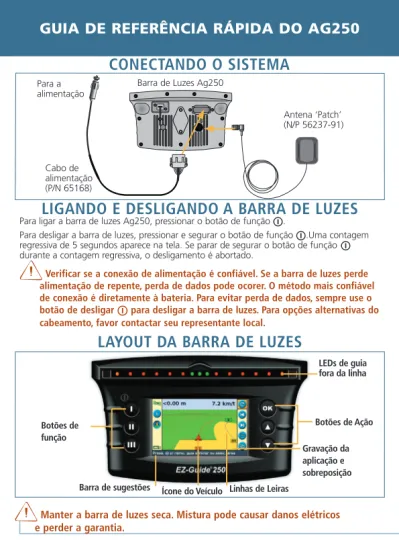

Guia de RefeRência Rápida do aG250
CONECTANDO O SISTEMA
Para a alimentação Gravação da aplicação e sobreposição Botões de função Linhas de Leiras Barra de sugestões Ícone do VeículoLEDs de guia fora da linha
C
Manter a barra de luzes seca. Mistura pode causar danos elétricos
e perder a garantia.
Cabo de alimentação (P/N 65168)
Barra de Luzes Ag250
Antena ‘Patch’ (N/P 56237-91)
LIGANDO E DESLIGANDO A BARRA DE LUZES
Para ligar a barra de luzes Ag250, pressionar o botão de função .Para desligar a barra de luzes, pressionar e segurar o botão de função .Uma contagem
regressiva de 5 segundos aparece na tela. Se parar de segurar o botão de função
durante a contagem regressiva, o desligamento é abortado.
C
Verificar se a conexão de alimentação é confiável. Se a barra de luzes perde alimentação de repente, perda de dados pode ocorer. O método mais confiável de conexão é diretamente à bateria. Para evitar perda de dados, sempre use o botão de desligar para desligar a barra de luzes. Para opções alternativas do cabeamento, favor contactar seu representante local.LAYOUT DA BARRA DE LUZES
Botões de Ação
AJUDA INTERNA
A barra de luzes tem um sistema de ajuda interna. Para vê-lo, pressione o botão .
INDICADORES DE STATUS
Na tela principal de guia, existem dois indicadores de status:
O satélite no canto esquerdo de cima mostra a qualidade do sinal do GPS.
O Pen-drive no canto esquerdo de baixo mostra se o pen-drive está conectado ou não. Ícone Status do satélite Ícone Status do pen-drive
Sinal bom Conectado e pronto
Sinal fora das configurações
aceitáveis Carregando
Sem signal Pen-drive desabilitado
Se um pen-drive não estiver conectado, o ícone USB não aparece.
RELATÓRIOS DE SUMÁRIO
O relatório de sumário é um document de múltiplas páginas em formato RTF que mostra informação do campo. Pode ser visto no seu computador.Selecionar Configuração / Gerência de Dados / Relatórios de Sumário. A partir deste menu, pode-se manualmente criar um relatório, enviar os relatórios para o pen-drive, ou excluir os relatórios de sumário. O relatório de sumário é salvado no diretório /AgGPS/Summaries / do pen-drive. Para ver o relatório de sumário:
1. Inserir o pen-drive em um computador do escritório. 2. Select the /AgGPS/Summaries/ folder.
3. Fazer um duplo-clique no arquivo RTF apropriado.
Para salvar o relatório de sumário, copiá-lo para o computador do escritório.
Nota: Para visualizar os gráficos no arquivo, pode ser necessário instalar o utilitário ‘Microsoft® Word Viewer’ do CD de documentação.
Para mais informação, referir-se ao CD do Produto Ag250 Lightbar.
© 2007. Trimble Navigation Limited. Todos direitos reservados. Trimble,
AgGPS, EZ-Guide, EZ-Steer são marcas comerciais da Trimble Navigation
Limited, registrada nos Estados Unidos e em outros países. Autopilot e FreeForm são marcas comerciais da Trimble Navigation Limited. Microsoft é uma marca comercial ou marca comercial da Microsoft Corporation nos Estados Unidos e/ou outros países. Versão 1.00, Rev B (Dezembro 2007).
• •
ÍCONES DO SISTEMA
Função (lado esquerdo) Ação (lado direito) Definição de área (lado direito)
Ícone Descrição Ícone Descrição Ícone Descrição
Mostra abas de
informações Reinicializar guia Marcar ponto A
Mostra ajuda interna Aproximação da linha guia a esquerda Marcar ponto B Liga ou Desliga
gravação da cobertura Aproximação da linha guia a direita Iniciar cabeceira
Retornar para a visualização do mapa (Menu e telas de wizard)
Mudar para aqui (Modo avançado
apenas) Finalizar cabeceira
Volta para tela anterior (Telas de wizard)
Pausa, e volte o guia para a posição de pausa
Pausar gravação em curva (gravar um segmento de reta) Retorna para menu
anterior (Tela de
menu) Mudar nível de zoom
Próxima AB (troca seções no padrão FreeForm) Cancela alterações
(Editar telas) Vá para menu de configuração Gravando curva FreeForm Mudar visualização
(modo avançado apenas)
Não gravando curva FreeForm Você pode salvar ou carregar as configurações do sistema.
Isto é útil se:
Você quer usar exatamente a mesma configuração em várias barra de luzes
Você quer mudar a configuração quando move a barra de luzes entre veículos para diferentes aplicações Para salvar, carregar, ou apagar a configuração do sistema, selecione, Configuração / Sistema / Salvar/ Carregar Configuração.
• •
ÍCONES DO SISTEMA
Função (lado esquerdo) Ação (lado direito) Definição de área (lado direito)
Ícone Descrição Ícone Descrição Ícone Descrição
Mostra abas de
informações Reinicializar guia Marcar ponto A
Mostra ajuda interna Aproximação da linha guia a esquerda Marcar ponto B Liga ou Desliga
gravação da cobertura Aproximação da linha guia a direita Iniciar cabeceira
Retornar para a visualização do mapa (Menu e telas de wizard)
Mudar para aqui (Modo avançado
apenas) Finalizar cabeceira
Volta para tela anterior (Telas de wizard)
Pausa, e volte o guia para a posição de pausa
Pausar gravação em curva (gravar um segmento de reta) Retorna para menu
anterior (Tela de
menu) Mudar nível de zoom
Próxima AB (troca seções no padrão FreeForm) Cancela alterações
(Editar telas) Vá para menu de configuração Gravando curva FreeForm Mudar visualização
(modo avançado apenas)
Não gravando curva FreeForm Você pode salvar ou carregar as configurações do sistema.
Isto é útil se:
Você quer usar exatamente a mesma configuração em várias barra de luzes
Você quer mudar a configuração quando move a barra de luzes entre veículos para diferentes aplicações Para salvar, carregar, ou apagar a configuração do sistema, selecione, Configuração / Sistema / Salvar/ Carregar Configuração.
• •
PADRÕES DE GUIA
Linha ABMapear a linha AB para guia.
Marcar pto A para iniciar a linha e o pto B no finalizar.
A+
Marcar pto A para criar a linha. O direcionamento da linha AB é igual ao
direcionamento inserido manualmente (os padrões são para os direcionamento anteriores AB).
FreeForm
O padrão de guia FreeForm™ cria linhas curvas e retas para direção em campos de qualquer formato. O padrão FreeForm grava o caminho exato que você dirigiu, para gerar o próximo passo.
Certifique-se de manter o seu caminho, para continuar recebendo a direção. Quando está gravando, existe uma linha vermelha atrás do ícone do veículo e o ícone de gravação FreeForm é verde. A guia irá pular para o próximo passo.
Você pode gravar seu passo manualmente ou habilitar o sistema para gravá-lo automaticamente (quando a cobertura estiver habilitada).
Quando mais de um passo está na área, usar o ícone Próxima AB para trocar entre eles.
A A B
Curvas
Existem dois tipos de curvas: Idêntica e Adaptativa.
Com curvas idênticas, a direção é baseada na curva inicial. Quaisquer desvios são ignorados. Marcar o ponto A, dirigir a curva, e então marcar o ponto B.
Com curvas adaptativas, a direção é sempre baseada na última passada.
Quando a deteção Automática de Curva-em-U é Ligada, cada nova leira é automaticamente gerada quando fizer a volta. Quando a deteção Automática de Curva-em-U estiver Desligada, marcar o ponto B ao fim de cada passada para Pivô Central
Marcar o ponto A, dirigir o pivô,e então marcar o ponto B.
Para melhores resultados, siga o traçado de fora do braço do pivô.
Nota – Para trabalhar do centro da área para fora, o pivô inicial deve ter um raio de pelo menos duas larguras de leiras e um comprimento do arco de pelo menos quatro largura de leiras.
Cabeceira
Leiras em reta são automaticamente preenchidas dentro do perímetro da cabeceira. Inserir o número de circuitos de cabeceira que você quer antes de começar a definir a área. Começar a cabeceira, definir a linha guia, e então retornar para o início do círculo ou pressionar para completar a cabeceira. Nota – Cabeceiras adicionais são baseadas no primeiro circuito de cabeceira.
PADRÕES DE GUIA
Linha ABMapear a linha AB para guia.
Marcar pto A para iniciar a linha e o pto B no finalizar.
A+
Marcar pto A para criar a linha. O direcionamento da linha AB é igual ao
direcionamento inserido manualmente (os padrões são para os direcionamento anteriores AB).
FreeForm
O padrão de guia FreeForm™ cria linhas curvas e retas para direção em campos de qualquer formato. O padrão FreeForm grava o caminho exato que você dirigiu, para gerar o próximo passo.
Certifique-se de manter o seu caminho, para continuar recebendo a direção. Quando está gravando, existe uma linha vermelha atrás do ícone do veículo e o ícone de gravação FreeForm é verde. A guia irá pular para o próximo passo.
Você pode gravar seu passo manualmente ou habilitar o sistema para gravá-lo automaticamente (quando a cobertura estiver habilitada).
Quando mais de um passo está na área, usar o ícone Próxima AB para trocar entre eles.
Curvas
Existem dois tipos de curvas: Idêntica e Adaptativa.
Com curvas idênticas, a direção é baseada na curva inicial. Quaisquer desvios são ignorados. Marcar o ponto A, dirigir a curva, e então marcar o ponto B.
Com curvas adaptativas, a direção é sempre baseada na última passada.
Quando a deteção Automática de Curva-em-U é Ligada, cada nova leira é automaticamente gerada quando fizer a volta. Quando a deteção Automática de Curva-em-U estiver Desligada, marcar o ponto B ao fim de cada passada para Pivô Central
Marcar o ponto A, dirigir o pivô,e então marcar o ponto B.
Para melhores resultados, siga o traçado de fora do braço do pivô.
Nota – Para trabalhar do centro da área para fora, o pivô inicial deve ter um raio de pelo menos duas larguras de leiras e um comprimento do arco de pelo menos quatro largura de leiras.
Cabeceira
Leiras em reta são automaticamente preenchidas dentro do perímetro da cabeceira. Inserir o número de circuitos de cabeceira que você quer antes de começar a definir a área. Começar a cabeceira, definir a linha guia, e então retornar para o início do círculo ou pressionar para completar a cabeceira. Nota – Cabeceiras adicionais são baseadas no primeiro circuito de cabeceira.
A B B A B A Cabeceira única B A Cabeceiras múltiplas A B
Guia de RefeRência Rápida do aG250
Visão plana Visão em perspectiva
AJUDA INTERNA
A barra de luzes tem um sistema de ajuda interna. Para vê-lo, pressione o botão .
INDICADORES DE STATUS
Na tela principal de guia, existem dois indicadores de status:
O satélite no canto esquerdo de cima mostra a qualidade do sinal do GPS.
O Pen-drive no canto esquerdo de baixo mostra se o pen-drive está conectado ou não. Ícone Status do satélite Ícone Status do pen-drive
Sinal bom Conectado e pronto
Sinal fora das configurações
aceitáveis Carregando
Sem signal Pen-drive desabilitado
Se um pen-drive não estiver conectado, o ícone USB não aparece.
RELATÓRIOS DE SUMÁRIO
O relatório de sumário é um document de múltiplas páginas em formato RTF que mostra informação do campo. Pode ser visto no seu computador.Selecionar Configuração / Gerência de Dados / Relatórios de Sumário. A partir deste menu, pode-se manualmente criar um relatório, enviar os relatórios para o pen-drive, ou excluir os relatórios de sumário. O relatório de sumário é salvado no diretório /AgGPS/Summaries / do pen-drive. Para ver o relatório de sumário:
1. Inserir o pen-drive em um computador do escritório. 2. Select the /AgGPS/Summaries/ folder.
3. Fazer um duplo-clique no arquivo RTF apropriado.
Para salvar o relatório de sumário, copiá-lo para o computador do escritório.
Nota: Para visualizar os gráficos no arquivo, pode ser necessário instalar o utilitário ‘Microsoft® Word Viewer’ do CD de documentação.
Para mais informação, referir-se ao CD do Produto Ag250 Lightbar.
© 2007. Trimble Navigation Limited. Todos direitos reservados. Trimble,
AgGPS, EZ-Guide, EZ-Steer são marcas comerciais da Trimble Navigation
Limited, registrada nos Estados Unidos e em outros países. Autopilot e FreeForm são marcas comerciais da Trimble Navigation Limited. Microsoft é uma marca comercial ou marca comercial da Microsoft Corporation nos Estados Unidos e/ou outros países. Versão 1.00, Rev B (Dezembro 2007). • •
*92020-80-POR*
P/N 92020-80-POR ZTN 92020-80-PORPor padrão, a visualização muda automaticamente para perspectiva quando você entra em uma área. Para ajustar a visualização de modo que ela mude quando você engata um sistema de direção automática ou para controle manual de visualização, em Modo avançado, selecione Configuração / Sistema / Tela / Visualização
ABAS DE INFORMAÇÃO
Para mostrar área, GPS, ou outras informações do sistema em uma aba transparente, pressione o botão na esquerda da barra de luzes. Pressione o botão novamente para ir para próxima tela. Por um exemplo de uma aba de informação mostrada na tela de mapa de guia, veja abaixo.
APROXIMAÇÃO /
PULE P/ AQUI
Use os botões de aproximação e para corrigir por desvios de posição causados por mudanças na constelação dos satélites enquanto dirigindo na área. Aproximação é sempre aplicada na linha guia relativa com o direcionamento do veículo. A distância total de aproximação aparece na barra de sugestões no rodapé da tela.
Para configurar as opções de aproximação, em modo avançado, selecionar Configuração / Sistema / Guia.
Em Modo avançado, você pode usar Mude para Aqui para:
Corrigir erros de posição de GPS quando retornar para linha guia de trabalho, por exemplo depois de usar a função de pausa
Dar um ‘offset’ em todas as leiras para aplicações em anos subseqüentes Você pode salvar as leiras deslocadas, o que não é permitido na função de aproximação.
• •
