Rel.Mat. Rede e Tomada MT
INSTALAÇÃO DE MATERIAIS RD Engenharia Elétrica 20 anos
ERM de :Santa Cruz do Sul

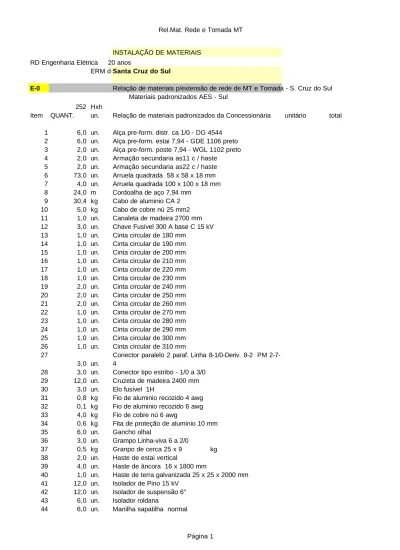

E-0 Relação de materiais p/extensão de rede de MT e Tomada - S. Cruz do Sul Materiais padronizados AES - Sul
252 Hxh
Item QUANT. un. Relação de materiais padronizados da Concessionária unitário total
1 6,0 un. Alça pre-form. distr. ca 1/0 - DG 4544 2 6,0 un. Alça pre-form. estai 7,94 - GDE 1106 preto 3 2,0 un. Alça pre-form. poste 7,94 - WGL 1102 preto 4 2,0 un. Armação secundaria as11 c / haste
5 2,0 un. Armação secundaria as22 c / haste 6 73,0 un. Arruela quadrada 58 x 58 x 18 mm 7 4,0 un. Arruela quadrada 100 x 100 x 18 mm
8 24,0 m Cordoalha de aço 7,94 mm
9 30,4 kg Cabo de aluminio CA 2
10 5,0 kg Cabo de cobre nú 25 mm2
11 1,0 un. Canaleta de madeira 2700 mm 12 3,0 un. Chave Fusível 300 A base C 15 kV 13 1,0 un. Cinta circular de 180 mm
14 1,0 un. Cinta circular de 190 mm 15 1,0 un. Cinta circular de 200 mm 16 1,0 un. Cinta circular de 210 mm 17 1,0 un. Cinta circular de 220 mm 18 1,0 un. Cinta circular de 230 mm 19 2,0 un. Cinta circular de 240 mm 20 2,0 un. Cinta circular de 250 mm 21 2,0 un. Cinta circular de 260 mm 22 1,0 un. Cinta circular de 270 mm 23 1,0 un. Cinta circular de 280 mm 24 1,0 un. Cinta circular de 290 mm 25 1,0 un. Cinta circular de 300 mm 26 1,0 un. Cinta circular de 310 mm 27
3,0 un.
Conector paralelo 2 paraf. Linha 8-1/0-Deriv. 8-2 PM 2-7-4
28 3,0 un. Conector tipo estribo - 1/0 a 3/0 29 12,0 un. Cruzeta de madeira 2400 mm 30 3,0 un. Elo fusível 1H
31 0,8 kg Fio de aluminio recozido 4 awg 32 0,1 kg Fio de aluminio recozido 6 awg 33 4,0 kg Fio de cobre nú 6 awg
34 0,6 kg Fita de proteção de aluminio 10 mm
35 6,0 un. Gancho olhal
36 3,0 un. Grampo Linha-viva 6 a 2/0
37 0,5 kg Granpo de cerca 25 x 9 kg 38 2,0 un. Haste de estai vertical
39 4,0 un. Haste de âncora 16 x 1800 mm
40 1,0 un. Haste de terra galvanizada 25 x 25 x 2000 mm 41 12,0 un. Isolador de Pino 15 kV
42 12,0 un. Isolador de suspensão 6" 43 6,0 un. Isolador roldana
Rel.Mat. Rede e Tomada MT
45 22,0 un. Mão Francesa Normal 720 mm 46 6,0 un. Olhal para parafuso
47 3,0 un. Para-raios de distribuição 15 kV C/desligador 48 5,0 un. Parafuso de cabeça abaulada de 16 x 45 mm 49 5,0 un. Parafuso de cabeça abaulada de 16 x 150 mm 50 22,0 un. Parafuso de cabeça quadrada 16 x 125 mm 51 4,0 un. Parafuso de cabeça quadrada 16 x 250 mm 52 2,0 un. Parafuso de cabeça quadrada 16 x 350 mm 53 10,0 un. Parafuso de cabeça quadrada 16 x 450 mm 54 12,0 un. Pino de cruzeta 15 kV
55 16,0 un. Porca quadrada M 16 56 1,0 un. Poste de concreto 12 m 4 kN 57 2,0 un. Poste de madeira 11 m tratado 58 1,0 un. Poste de madeira 12 m tratado 59 5,0 un. Sela para cruzeta
60 4,0 un. Suporte para muflas
61 4,0 un. Tora de madeira 1,5 m tratada
Valor dos materiais
Mão de Obra
TOTAL
Mat.Elétrico RD Engenharia Elétrica Ltda.
ANATEL
Relação de materiais para execução das obras de alvenaria referentes as instalações elétricas da subestação, ramal subterrâneo e Centro de Distribuição ( CD ) no interior do Site.
ERM de :Santa Cruz do Sul
Obs.: Cabo de cobre nú 25 mm2 classe 2A - 222 kg/km
E-1 Relação de materiais para Subestação de 15 kVA em cabine + Aterramentos
Item QUANT. un. Relação de materiais padronizados da Concessionária unitário total
1 112,0 m Cabo 35 mm2 12/20 kV EPR
2 65,0 m Cabo de cobre nú 25 mm2 classe 2A 3 4,0 un. Mufla interna 15 kV
4 4,0 un. Mufla externa 15 kV
5 1,0 un. Luva de borracha classe 2 20kV 6 1,0 un. Tapete de borracha 20 kV
7 4,0 un. Conector terminal para mufla c/ 4 parafusos MMM 8
1,0 un.
Seccionadora tripolar 200A 15 kV c/manopla + 1 m de prolongamento do eixo e mancal. Acionamento frontal direito
9 4,0 un. Arruela de furo 14 mm galvanizado a fogo 10 2,0 m Cabo de cobre flexível 25 mm2 750 V 11 1,0 un. Cadeado mestrado
12 2,0 un. Cinta circular 100 mm 13 1,0 un. Cinta circular 310 mm 14 1,0 un. Cinta circular 330 mm
15 2,0 un. Parafuso galvanizado a fogo 16 x 70 mm 16 3,0 m Eletroduto galvanizado 4 "
17 12,0 m Eletroduto de PVC preto 4" NBR 6150
18 12,00 m Fita subterrânea de advertência em polietileno NBR 5410 19 2,0 un. Luva para eletroduto de PVC preto 4" NBR 6151
20 7,0 un. Haste de terra cobreada, 5/8" x 2,40 m tipo copperweld 21 10,0 un. Solda Exotérmica tipo cabo-cabo 25 mm2
22 10,0 un. Solda Exotérmica tipo cabo-haste 25 mm2- 5/8" 23 1,0 kg Massa de calafetar
24 1,0 un. Óculos p/ eletricista
25 4,0 un. Parafuso 13 x 300 mm galvanizado a fogo 26 4,0 un. Suporte p/ mufla externa
27 0,3 l Tinta a óleo azul,branco e carmin
28 18,0 un. Adaptador p/ condulete cinza 3/4" hidrossol 29 1,0 un. Barra de cobre para PE 1/4"x2"x400 mm
30 1,0 un. Bloco autônomo para ilum. emergência 2x 40W 7 Ah 31 8,0 un. Braçadeira sobenial 3/4" c/ paraf. latão
32 11,0 un. Braçadeiras para pvc cinza Hidrossol 3/4" 33 10,0 un. Caixa condulete cinza 3/4" hidrosol
34 3,0 m Duto aço galvanizado à fogo 3/4"p/ manopla da seccionadora 35 30,0 un. Conector de parafuso fendido 25 mm2
36 1,0 un. Curva de PVC 100mm 37 1,0 un. Curva de PVC cinza Hidrossol 38 1,0 un. Disjuntor 1 x 10 A
39 5,0 un. Eletroduto pvc cinza 3/4" Hidrossol 40 5,0 m Fio 1,5 mm2 amarelo p/ retorno 41 17,0 m Fio 1,5 mm2 azul claro p/ neutro 42 17,0 m Fio 1,5 mm2 preto p/ fase 43 1,0 un. Fita isolante - 15 m
46 1,0 un. Luva de PVC 100 mm
47 4,0 un. Luva para condulete cinza 3/4 hidrossol 48 1,0 un. Placas "Não abrir sob carga"
49 1,0 un. Placas "Perigo de Morte" 50 1,0 un. suporte para lâmpada de L 100
51 8,0 un. Tampa para condulete cinza 3/4 hidrossol 52 6,0 un. Terminal lateral 3/8"
53 20,0 un. Terminal sapata 25 mm2 54 1,0 un. Tomada p/condulete de 3/4"
55 1,0 un. Tomada+interruptor p/condulete de 3/4" 56 4,5 m Vergalhão eletrolítico 3/8"
57
1,0 un.
Transformador de distribuição trifásico 15 kV, 15 kVA 380/220V Delta estrela com neutro aterrado no secundário norma ABNT
materiais mão de obra
E-2 Relação de materiais para BT do transformador, medição e iluminação no interior da cabina
Item Quant Un. Discriminação unitário total
1 1,00 un. Caixa de madeira padrão para medição direta em BT CI ( 60 x 80 x 24 cm) pintada com 2 mãos de tinta a óleo
2 1,00 un. Caixa proteção tipo CP-4 padrão 3 1,00 un. Disjuntor 3 x 30 A NBR IEC 4 28,00 m Cabo de cobre 0,6/ 1kV 16 mm2
5 3,00 m Cabo de cobre p/ aterramento medição 750V 16 mm2 verde
6 3,00 un. Pára-raios eletrônico (DPST):Vn: 220V, Vc:275V, Isn(8/20):15kA, Imáx: 40 kA, Wmáx:550J, V varistor(1mA):430V, com LED bicolor para sinalização local
7 2,00 un. Suporte para disjuntor trifásico ( e pára-ráios eletrônico) 8 1,50 m Eletroduto de PVC preto 3/4", NBR:6150
9 6,00 m Eletroduto de PVC preto 1 1/4", NBR:6150 10 4,00 un. Curva de PVC preto 1 1/4", NBR:6150 11 5,00 un. Luva PVC 1 1/4" , NBR:6150
12 1,00 un. Bucha de alumínio de 3/4", 13 3,00 un. Bucha de alumínio de 1 1/4", 14 1,00 un. Bucha de alumínio de 2", 15 1,00 un. Arruela de alumínio de 3/4", 16 3,00 un. Arruela de alumínio de 1 1/4", 17 1,00 un. Arruela de alumínio de 2",
18 2,00 un. Suporte metálico tamanho 2 - 490 mm p/ fixação cfe. RIC BT fig 16, pg 84
19 4,00 un. Conector de parafuso fendido para cabo 16 mm2-Forjado 20 2,00 un. Braçadeira sobenial zincada 3/4"
21 1,00 un. Fita isolante PVC -15 m
22 4,00
un. Fita isolante colorida ( Branco, vermelho, Azul Claro e verde)-5,0m 23 1,00 un. Bucha de alumínio 1/2"
24 1,00 un. Arruela de Alumínio 1/2"
25 1,00 un. Disjuntor 1 x 10 A com suporte p/ madeira-NBR IEC
26 1,00 un. Pasta para guardar projetos no interior do cubículo , com alça
27 1,00 un. Moldura de madeira c/ fundo removível e vidro antireflexo para diagrama unifilar
28 4,00 un. Parafusos de aço zincado 1/4" x 70mm c/ porca e 2 arruelas lisas para fixar caixa de madeira no suporte tamanho 2
29 4,00 un. Parafusos 13 x 250 mm c/porca e 2 arruelas lisas galvanizados à fogo p/ fixar suporte tamanho 2 na parede
30 4,00
un.
Parafusos autoatarrachantes cabeça panela,3,5 x 13 mm para fixar os suportes do disjuntor e pára-ráios eletrônicos
31 4,00 un. Parafusos autoatarrachantes, cabeça panela 2,9 x 13 mm p/ fixar a CP-4
Mat.Elétrico
materiais mão de obra
E-3 Relação de materiais para Caixa com CD junto a mureta
Item Quant Un. Discriminação unitário total
1
2 1,00 un. Caixa metálica de embutir com moldura, porta com fecho plástico (para abrigar o CD), medindo 60x60x26 cm, Pintura : fundo primer anticorrosivo e acabamento em esmalte martelado na cor cinza. 3 1,00 un. Centro de distribuição, de sobrepor, com espaço para disj. geral e mais
16 disjuntores DIN, dimensões mínimas 30 x 40 x 9 cm com Kit barramento de cobre para 100 A, c/ 2 barramentos de neutro, sendo um para PE. Jogo completo, tipo plug in.
4 1,00 un. Disjuntor 3 x 30 NBR - DIN 5 1,00 un. Disjuntor 3 x 25 NBR - DIN
6 3,00 un. Pára-raios eletrônico (DPST):Vn:220V, Vc:275V, Isn(8/20) : 3kA, Imáx: 8 kA , Wmáx:151J, V varistor (1mA):430V, com LED bicolor para sinalização local
7 1,00 un. Pára-raios eletrônico:Vn:220V, N-PE ( neutro - condutor de proteção)
8 3,00 m Eletroduto de PVC preto 2", NBR 6150 9 1,00 un. Curva de PVC preto 2", NBR 6150 10 1,00 un. Luva de PVC preto 2", NBR 6150
11 1,00 un. Barra chata de cobre medindo 1" x 1/4" x 300 mm 12 2,00 un. Isoladores epoxi 40 x40 mm
13 2,00 un. Parafusos zincado p/ isolador epoxi cabeça sextavada 1/4" x 3/4" 14 2,00 un. Pafafusos tipo chumbador 1/4" x 57 mm
15 3,00 m Cabo de cobre p/ PE 750V 16 mm2 verde
16 4,00 un. Parafusos autoatarrachantes cabeça panela,3,5 x 13 mm para fixar os suportes do disjuntor e pára-ráios eletrônicos o disjuntor
materiais mão de obra
E-4 Relação de materiais para o ramal subterrâneo
Comprimento total do ramal: 27,00 m
Item Quant Un. Discriminação unitário total
1 31,35 m Eletroduto de PVC preto 2", NBR 6150 2 10,00 un. Luva de PVC preto 2", NBR 6150 3 1,00 un. Curva de PVC preto 2". NBR 6150 4 124,00 m Cabo de cobre 0,6/1 kV, 16 mm2 5 35,00 m Cabo de cobre nú 25 mm2 classe 2A 6 1,36 kg Arame zincado tempera mole 12 BWG
7 28,35 m Fita subterrânea de advertência em polietileno NBR 5410
materiais mão de obra
Total Geral da instalação
Total Geral de materiais Total Geral de Mão de obra Total das obras de eletricidade
14,81 1.659,16 2,82 183,41 36,70 146,79 153,46 613,83 187,03 187,03 22,84 22,84 7,00 28,00 604,46 604,46 0,25 1,00 2,40 4,80 20,16 20,16 4,32 8,64 8,85 8,85 9,17 9,17 20,00 60,00 8,75 61,27 20,16 20,16 26,88 26,88 1,60 6,40 0,00 0,00 26,88 6,72 0,60 10,80 4,82 4,82 65,00 65,00 0,28 2,24 0,65 7,15 2,10 21,00 0,00 0,00 1,80 54,00 0,00 0,00 1,10 1,10 4,40 4,40 1,73 8,67 0,19 0,94 0,19 3,20 0,19 3,20 1,70 1,70 1,30 2,60 0,30 0,30 Página 4
Mat.Elétrico 0,00 0,00 0,51 2,04 15,00 15,00 15,00 15,00 3,00 3,00 1,09 8,72 6,40 38,40 1,60 32,00 2,40 2,40 3,00 3,00 8,18 36,81 1.460,00 1.460,00
Alvenaria
RD Engenharia Elétrica Ltda. ANATEL
Relação de materiais para execução das obras de alvenaria referentes as instalações elétricas do ramal subterrâneo e Centro de Distribuição ( CD ) no interior do Site.
ERM de : Santa Cruz do Sul
A-1 Relação de materiais para alvenaria de uma cabina COM SUBESTAÇÃO e medição 4,20x3,00 x2,80 m
Item Quant Un. Discriminação valor unitário Total
Os materiais para a alvenaria da subestação estão em relação a parte, fornecida pela ANATEL
Aberturas e Ferragens
1 1 un.
Porta em chapa 14 USG, em veneziana dupla invertida, padrão AES-Sul, em 2 folhas medindo ( LxA), ( 0,90+0,90) x 2,10 m, tratamento com tinta anti-corrosiva e acabamento cinza grafite, c/ fechadura mestrada padrão AES
2 1 un.
Janela em chapa 14 USG, em veneziana dupla invertida, padrão AES-Sul, medindo (LxA) 1,50 x 1,00 m, tratamento com tinta anti-corrosiva e acabamento cinza grafite
3 1 un.
Divisória em tela tipo Otis, arame 14 BWG, malha 15x15mm, requadro em ferro "L" , 2"x2", medindo (LxA) 2,70x2,10m com uma porta central em 2 folhas medindo (LxA) (0,80+0,80) x 2,10m c/disp. p/cadeado, acabamento igual as aberturas.
4 2 un.
Cavalete de ferro em L, (50x50x5mm) medindo (LxAxP) 1000x500x500mm
Total de materiais
Total
A-2 Relação de materiais para alvenaria para a mureta contendo o CD 1,00x1,43x0,39
Quant Un. Discriminação valor unitário Total
1 0,3 m3 areia média 2 0,2 m3 brita 1 e 2 3 1,5 sco. cimento 4 0,3 barra ferro 1/4" 5 0,2 kg arame queimado 6 0,2 kg prego 17x27
7 1,4 sco. cal hidratado
8 0,8 un. meia cana
9 0,2 litro alvenarite
10 195 un. tijolo maciço
11 1 un. Galão de 3,6 L de selador branco/alvenaria 12 1 un. Galão de 3,6 L de tinta acrílica branca
Total de materiais Mão de obra
A-3 Relação de materiais para alvenaria de uma caixa de passagem 0,40x0,40x0,80 m c/tampa de concreto
Quantidade de caixas: 3
Quant Un. Discriminação valor unitário Total
1 0,21 m3 areia média
2 0,15 m3 brita 1 e 2
3 1,2 sco. cimento
4 1,8 barra ferro 1/4"
5 0,15 kg arame queimado
6 1,05 sco. cal hidratado
7 0,15 litro alvenarite
8 150 un. tijolo maciço
Total de materiais Mão de obra
Total
Total Geral de materiais Total Geral de Mão de obra
Total das obras de alvenaria
