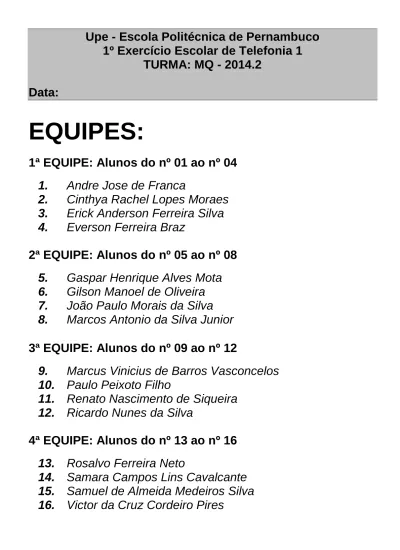

Upe - Escola Politécnica de Pernambuco
1º Exercício Escolar de Telefonia 1
TURMA: MQ - 2014.2
Data:
EQUIPES:
1ª EQUIPE: Alunos do nº 01 ao nº 04
1.
Andre Jose de Franca
2.
Cinthya Rachel Lopes Moraes
3.
Erick Anderson Ferreira Silva
4.
Everson Ferreira Braz
2ª EQUIPE: Alunos do nº 05 ao nº 08
5.
Gaspar Henrique Alves Mota
6.
Gilson Manoel de Oliveira
7.
João Paulo Morais da Silva
8.
Marcos Antonio da Silva Junior
3ª EQUIPE: Alunos do nº 09 ao nº 12
9.
Marcus Vinicius de Barros Vasconcelos
10. Paulo Peixoto Filho
11. Renato Nascimento de Siqueira
12. Ricardo Nunes da Silva
4ª EQUIPE: Alunos do nº 13 ao nº 16
13. Rosalvo Ferreira Neto
14. Samara Campos Lins Cavalcante
15. Samuel de Almeida Medeiros Silva
16. Victor da Cruz Cordeiro Pires
CRITÉRIOS DE AVALIAÇÃO:
01 - Cada equipe terá que resolver 10 questões;
o Equipe 1: questões de 01 a 10;
o Equipe 2: questões de 11 a 20;
o Equipe 3: questões de 21 a 30;
o Equipe 4: questões de 31 a 40
02 – Cada uma das 10 questões de cada equipe valerá:
• 1,0 pontos: caso seja respondida integralmente, com ilustrações e riqueza de detalhes;
• 0, 5 pontos: se respondida certa, porém de maneira concisa e abreviada.
• 0,00 ponto: se não for respondida ou houver qualquer incorreções no conteúdo da resposta. Não precisa está totalmente errada, o menor desvio será zerado o valor da resposta.
QUESTÕES
1ª EQUIPE: Alunos do nº 01 ao nº 04
1º. quesito: Explique a faixa de frequência voz (largura da banda de voz) usada na
transmissão e na recepção de sistemas de telecomunicações.
2º. quesito: Explique porque a intensidade da Voz influencia muito a inteligibilidade da voz
face a capacidade de audição do ouvido humano.
3º. quesito: Enumere e explique os fatores de qualidade do microfone ou receptor telefônico. 4º. quesito: Enumere e explique os Funções básicas dos Transdutores Telefônicos.
5º. quesito: Enumere as Tecnologias para Emissores e Receptores telefônicos. 6º. quesito: Demonstre que a corrente de um microfine de carvão é i = I sem wt.
7º. quesito: Considerando um aparelho telefônico convencional descreva a função da híbrida
passiva.
8º. quesito: Descreva a campainha eletrônica do receptor telefônico fixo.
9º. quesito: Descreva os tecladores DTMF (dual tone multi-frequency) e teclador por pulse. 10º. quesito: Descreva o funcionamento do circuito de controle de nível do sinal do telefone
2ª EQUIPE: Alunos do nº
11º. quesito: Se injetamos no circuito abaixo um sinal de potência de 1 mw (entrada) e
tivermos uma potência recebida na saída de 100mw (ponto C). Calcule os níveis de potência em dBr e dBm na entrada e na saída (ponto C).
12º. quesito: Descreva, de modo sucinto, a proteção dos varistores
quanto a sua constituição, as condições normais de operação e aplicação.
13º. quesito: Qual a perda em dB, na transmissão e na recepção,
telefone pelo uso da hibrida passiva visando o efeito anti de 2 para 4 fios e o casamento de impedância?
14º. quesito: A eletronização de terminais telefônicos e de outros equipamentos terminais
empregados em telecomunicações assim como de equipamentos de dados que utilizam circuitos integrados, tornou estes equipamentos também
às sobretensões e aos transientes espúrios.
proteção: através da limitação da amplitude do transiente e/ou redução da declividade dos flancos de tensões espúrias que incidem no terminal telefônico. Descreva as quatro famílias de componentes de proteção contra transientes .
15º. quesito: Se injetamos no circuito abaixo um sinal de V
recebido na saída é de V
16º. quesito: Qual a perda em dB, na
telefone pelo uso da hibrida passiva visando o efeito anti de 2 para 4 fios e o casamento de impedância?
total.
17º. quesito: Esquematize o sistema de energia em
cada blocos: Subestação e circuito alimentador; Retificador e bateria de partida do GMG
alternada - (USCA)
2ª EQUIPE: Alunos do nº 05 ao nº 08
njetamos no circuito abaixo um sinal de potência de 1 mw (entrada) e potência recebida na saída de 100mw (ponto C). Calcule os níveis de potência em dBr e dBm na entrada e na saída (ponto C).
Descreva, de modo sucinto, a proteção dos varistores de oxido Metálico (SIOV) quanto a sua constituição, as condições normais de operação e aplicação.
Qual a perda em dB, na transmissão e na recepção, telefone pelo uso da hibrida passiva visando o efeito anti
e 2 para 4 fios e o casamento de impedância?
A eletronização de terminais telefônicos e de outros equipamentos terminais empregados em telecomunicações assim como de equipamentos de dados que utilizam circuitos integrados, tornou estes equipamentos também
às sobretensões e aos transientes espúrios. Existem várias formas para a proteção: através da limitação da amplitude do transiente e/ou redução da declividade dos flancos de tensões espúrias que incidem no terminal telefônico.
quatro famílias de componentes de proteção contra transientes . njetamos no circuito abaixo um sinal de Vin= 0.2 V
recebido na saída é de Vout = 2,0 Vrms. Calcule o ganho do circuito?
Qual a perda em dB, na transmissão e na recepção, telefone pelo uso da hibrida passiva visando o efeito anti
de 2 para 4 fios e o casamento de impedância? Na transmissão
Esquematize o sistema de energia em telecomunicações e descreva a função de Subestação e circuito alimentador; Grupo motor
Retificador e bateria de partida do GMG; Unidade de supervisão de corrente (USCA); Quadro de distribuição geral [QTG];
njetamos no circuito abaixo um sinal de potência de 1 mw (entrada) e potência recebida na saída de 100mw (ponto C). Calcule os níveis de potência em dBr e dBm na entrada e na saída (ponto C).
de oxido Metálico (SIOV) quanto a sua constituição, as condições normais de operação e aplicação.
imposta ao circuito do
telefone pelo uso da hibrida passiva visando o efeito anti-local, a transformação A eletronização de terminais telefônicos e de outros equipamentos terminais empregados em telecomunicações assim como de equipamentos de dados que utilizam circuitos integrados, tornou estes equipamentos também mais sensíveis Existem várias formas para a proteção: através da limitação da amplitude do transiente e/ou redução da declividade dos flancos de tensões espúrias que incidem no terminal telefônico.
quatro famílias de componentes de proteção contra transientes . = 0.2 Vrms (entrada) e o sinal
. Calcule o ganho do circuito?
imposta ao circuito do
telefone pelo uso da hibrida passiva visando o efeito anti-local, a transformação Na transmissão, na recepção e telecomunicações e descreva a função de Grupo motor-gerador ; Unidade de supervisão de corrente ; Quadro de distribuição
de corrente alternada - (QDCA) ; Sistema de corrente contínua: finalidade e composição; Unidade retificadora; Baterias; Reguladores de faixa de tensão (- a unidade conversora aditiva. (UCV), a unidade de. elementos finais (UEF), a unidade de diodos de queda (UVQ)): e unidade de supervisão de corrente continua (USCC); Quadro de distribuição de retificadores (QVR) e quadro de distribuição de filas (QDF); Sistema de operação sequencial de retificadores em paralelo com UCV; Sistema de operação sequencial de retificadores em paralelo, com unidade de elementos finais (3 elementos de bateria); Sistema de operação paralelo contínuo dos retificadores, com unidade de diodos de queda.
18º. quesito: Esquematize e descreva os sistemas de ar condicionado utilizados em salas de
equipamentos de telecomunicações.
19º. quesito: Esquematize e descreva os sistemas de sistema de alarme e detecção de
incêndio
20º. quesito: Esquematize e descreva os sistemas de proteção de descargas atmosférica
3ª EQUIPE: Alunos do nº 09 ao nº 12
21º. quesito: Esquematize e descreva os sistemas de aterramento elétrico concentrando-se
nos seguintes itens: Para que serve o aterramento elétrico, Definições: terra, neutro, e massa, Tratamento químico do solo, Medição do terra, Implicações de um mau aterramento, Tipos de elementos para aterramento, Hastes de aterramento, Malhas de aterramento e Problema com aterramento elétrico ligado ao “para raio”.
22º. quesito: Com relação ao sistema PCM 30 – ITU-T, responda:
A Qual a freqüência de amostragem?
B Qual o intervalo de tempo entre duas amostras?
C Quantos intervalos de tempo por quadro são necessários para transmitir 30 chamadas
telefônicas?
D Qual a velocidade de um canal PCM? E do PCM 30?
E Qual canal/sinal é usado para informar a interrupção do lado “A” de um enlace PCM?
23º. quesito: Explique e demonstre o 1º teorema de Nyquist ( teorema da amostragem).
24º. quesito: Explique detalhadamente a quantização de um sinal PAM.
25º. quesito: Explique detalhadamente o processo da codificação de um sinal quantizado.
26º. quesito: Explique detalhadamente a multiplexação de um sinal PCM de 1ª ordem.
27º. quesito: Explique a transmissão do sinal no sistema PCM.
28º. quesito: Explique a codificação de linha NRZ, RZ, AMI, HDB3 e Manchester.
29º. quesito: Esquematize e explique como funciona o regenerador PCM.
30º. quesito: A partir do código NRZ, forme o código AMI, HDB3 e CMI. Observação: Considerar o bit de violação precedente como V+.
4ª EQUIPE: Alunos do nº 13 ao nº 16
31º. quesito: A partir do código HDB3, forme o código NRZ, AMI e CMI.
32º. quesito: Explique a multiplexação PCM de 2ª ordem a 8Mbps.
33º. quesito: Mostre a arquitetura das hierarquias PDH America, japonesa e epopeia indicando
a velocidade individual em cada etapa.
34º. quesito: Explique detalhadamente as funções, variações e formação dos canais 0 (zero) e
16 (dezesseis) do sistema PCM, incluindo a palavra de serviço..
35º. quesito: Qual é o número de bits necessários para um codificador PCM codificar um sinal
de áudio com alta fidelidade com um range dinâmico do sinal de 40 dB? Sabe-se que; BW = 10 khz e SQR = 50 dB (mínima).
36º. quesito: Um sinal senoidal de entrada com A= 1 volt (amplitude máxima), está sendo
quantizado para uma relação sinal ruído de quantização SQR (dB)= 30 dB. Quantos intervalos de quantização e quantos bits são necessários para representar cada amostra. Sabe-se que:
37º. quesito: Considerando o estágio de seletor Tempo x Espaço (TS) mostrado abaixo,
determine:
a) - Número de pontos de cruzamento necessários no estágio espacial (N);
b) - O número total de bits necessários à memória de controle da matriz espacial (NBX);
c) - O número de bits da memória necessários no estágio temporal (NBT).
Sabe-se que: Numa rede TST:
E = enlace bidirecional temporal – 2 Mbit/seg N = enlaces bidirecionais temporais
c = canais por enlace
C = no de bytes da memória do estágio temporal
X = pontos de cruzamento
38º. quesito: Faça diagramas em blocos e descreva a função de uma central;
Local: Tandem: Transito interurbana Transito regional Transito nacional Transito internacional
39º. quesito: Esquematize a arquitetura de uma centra telefônica digital temporal e descreva,:
o comutador digital, os elementos básicos comutação digital das redes de comutação digital, a matriz espacial (s), a malha de comutação temporal (t), a técnica de escrita cíclica, a técnica de leitura cíclica, o comutador MTD, o comutador (temporal – espacial), a matriz de comutação TST e o estágio de linhas (local / remoto).
40º. quesito: No circuito de linha de assinante do estágio de linhas o que define a função
