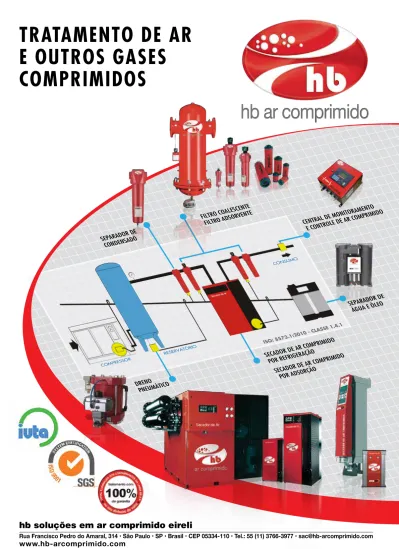

TRATAMENTO DE AR E OUTROS GASES COMPRIMIDOS

(1)

SECADOR DE AR COMPRIMIDO POR REFRIGERAÇÃO DRENO PNEUMÁTICO COMPRESSOR RESERVATÓRIO ISO: 8573.1:2010 - CLASSE 1.4.1 CONSUMO SEPARADOR DE CONDENSADO FILTRO COALESCENTE

FILTRO ADSORVENTE CENTRAL DE MONITORAMENTO E CONTROLE DE AR COMPRIMIDO SEPARADOR DE ÁGUA E ÓLEO SECADOR DE AR COMPRIMIDO POR ADSORÇÃO

TRATAMENTO DE AR

E OUTROS GASES

COMPRIMIDOS

hb soluções em ar comprimido eireli

Rua Francisco Pedro do Amaral, 314 • São Paulo • SP • Brasil • CEP 05334-110 • Tel.: 55 (11) 3766-3977 • [email protected]

(2)

Separador de Condensado

CAR

CMC

G

N

2 DPA

DPR

SA

FE

WO

|

B

_enefícios

n Alta eficiência na remoção de condensado

n Manutenção simples

n Baixa perda de carga

n Dreno automático

n Carcaça em alumínio ou aço carbono

n Ampla faixa de vazão

Filtro Coalescente

ANÉIS O´RINGS

Através da estanqueidade impedem a contaminação.

MEIO DE SUPORTE

Alta resistência e pré-filtração integral.

MICROFIBRA DE BOROSILICATO

Possui 96% de vazios, o que prolonga a vida útil com custo mínimo de energia.

TELAS DE AÇO INOXIDÁVEL

Proporcionam máxima resistência mecânica suportando uma pressão diferencial de até 10 bar.

ESPUMA POLIURETANO

Impede o arraste de água e óleo pelo ar comprimido e é compatível com lubrificantes sintéticos e minerais.

TERMINAIS

Resistentes à corrosão suportam as mais severas condições do trabalho.

CAR

CMC

G

N

2 DPA

DPR

SA

FE

WO

G - Rosca BSPP Fêmea, F - Flange conforme ANSI B16,5 150 lbs SORF

|

e

_{specificações} _técnicas MODELO CONEXÃO pcm m3_/h G 1_/ 4 G 1_/ 2 G 3_/ 4 G 1 G 1 1_/ 2 G 2 G 3 3 F 4 F 6 F 8 F 10 F 12 F 32 85 127 159 318 742 1.695 1.695 2.119 3.814 6.357 10.171 14.885 54 144 216 270 540 1.260 2.880 2.880 3.600 6.480 10.800 17.280 25.920 90 90 90 130 130 170 224 450 450 580 750 862 1.000 30 30 30 50 50 62 77 217 231 328 425 501 547 201 201 201 355 355 450 582 907 949 1.045 1.140 1.284 1.302 60 60 60 80 80 100 335 180 180 180 180 180 180

VAZÃO @7 barg (102 psi g)

A B DIMENSÕES (mm) C D Peso Kg 1 1 1 3 3 9 16 70 80 160 295 550 735 SA10G SA15G SA25G SA50G SA100G SA250G SA800GN SA800F SA1000F SA1800F SA3000F SA4800F SA7200F A C D B SA10G - SA800GN A B C D SA800F -SA7200F QUALIDADE DO AR Os filtros coalescentes PURO foram testados e certificados através de teste de validação realizados na Alemanha junto ao IUTA – Institute of Energy and Environmental Technology. CARCAÇA LEVE E COMPACTA TURBINA FIXA Melhor remoção de condensado por centrifugação e impacto DEFLETOR Evita arraste de condensado separado (SA10G - SA800GN) DRENO AUTOMÁTICO Descarga de condensado separado |

e

_ficiência _na _separação _de _condensado

Eficiência do SA (%)

Vazão projetada (%) SEPARADOR SA

(3)

INDICADOR DE SATURAÇÃO DO ELEMENTO DPG

Componente padrão nos filtros modelo A1, A2, A3 e A7 com conexão a partir de G 3/4.

DPS

Componente padrão nos filtros modelo A1, A2, A3 e A7 com conexão até G1/2.

DRENO AUTOMÁTICO

Componente padrão, faz com que o condensado acumulado seja continuamente removido. Dreno manual apenas nos modelos A3, A4, A6, A7.

MANUTENÇÃO SIMPLES E RÁPIDA

As nervuras do copo facilitam a abertura do copo sem necessidade de ferramentas.

ORIFÍCIO DE ALÍVIO DE PRESSÃO

Emite um alarme sonoro em caso de se tentar abrir a carcaça do filtro quando estiver pressurizado.

CARCAÇA

Alumínio (para filtros até o modelo 0620GN) com pintura eletrostática a pó epoxi.

1

4

2

3

1 4 2 3 5

5

FIXAÇÃO DO ELEMENTO FILTRANTE

Elemento fixo a tirante de aço com tratamento contra corrosão.

As capacidades indicadas foram calculadas a 0 barg (pressão atmosférica) e 20 _{°C, para uma pressão de operação}

de 7 barg. Para vazões a pressões diferentes é necessário aplicar o fator de correção indicado. |

c

_ritérios _de _{selecionamento}

GRAUS DE FILTRAÇÃO

GRAU A1 Filtração de alta eficiência - Uso geral

Remoção de partículas de até 1 µ, inclusive água e óleo condensados. Residual máximo de óleo de 0,5 mg/m3_{a 21}0_C.

GRAU A2 Remoção de óleo

Remoção de partículas de até 0,01 µ, inclusive aerossóis de água e óleo. Residual máximo de óleo de 0,01 mg/m3_{a 21}0_{C (Preceder com filtro de grau A1).} GRAU A3 Filtração de pó - Uso geral

Para remoção de partículas de até 1 µ. GRAU A4 Filtração de Carvão Ativado

Para remoção de vapores de óleo, propiciando um conteúdo remanescente máximo de óleo <0,003 mg/m3_{(<0,003 ppm), exceto metano, a 21}0_C. Não remove CO/CO2 ou qualquer outro tipo de gás ou fumo tóxico. (Preceder com o filtro de grau A2).

GRAU A5 Filtração de Ultra-Alta Eficiência

Remoção de partículas menores que 0,01 µ, inclusive aerossóis de água e óleo, permitindo um conteúdo máximo de óleo de 0,001 mg/m3_{a 21}0_C.

(Preceder com filtro de grau A1). GRAU A6 Filtração de pó - Fino

Para remoção de partículas de até 0,01 µ.(Preceder com filtro de grau A1 ou A3). GRAU A7 Filtração de pó - Pesado

Remoção de partículas de até 25 µ.

MODELO CONEXÃO pcm m3_/h CAPACIDADE (1) Modelo QTDE REPOSIÇÃO (grau)-0010G (grau)-0017G (grau)-0030G (grau)-0058G (grau)-0080G (grau)-0125G (grau)-0145G (grau)-0205G (grau)-0220G (grau)-0330GN (grau)-0430GN (grau)-0620GN (grau)-1000F (grau)-1300F (grau)-1950F (grau)-2600F (grau)-3250F (grau)-5200F (grau)-7800F G 1/4 G 3/8 G 1/2 G 3/4 G 1 G 1 1/4 G 1 1/2 G 1 1/2 G 2 G 2 G 3 G 3 4 F 4 F 6 F 8 F 8 F 10 F 12 F 21 36 64 127 170 254 307 424 466 699 911 1.314 2.119 2.755 4.132 5.509 6.886 11.018 16.527 36 61 108 216 288 432 522 720 792 1.188 1.548 2.232 3.600 4.680 7.020 9.360 11.700 18.720 28.080 E010 - (grau) E017 - (grau) E030 - (grau) E058 - (grau) E145 - (grau) E145 - (grau) E145 - (grau) E220 - (grau) E220 - (grau) E330 - (grau) E430 - (grau) E620 - (grau) E330 - (grau) E330 - (grau) E330 - (grau) E330 - (grau) E330 - (grau) E330 - (grau) E330 - (grau) 1 1 1 1 1 1 1 1 1 1 1 1 3 4 6 8 10 16 24 G - Rosca BSPP Fêmea, F - Flange conforme ANSI B16.5 150 lbs SORF,

(1) - Capacidades superiores consultar Outros Graus de Filtração sob consulta

Pressão de Operação

barg 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

psig 15 29 44 58 73 87 102 116 131 145 160 174 189 203 218 232 250 265 279 294

Fator de Correção 0,38 0,53 0,65 0,76 0,85 0,93 1,00 1,07 1,13 1,19 1,25 1,31 1,36 1,41 1,46 1,51 1,56 1,60 1,65 1,69

(1) Com dreno automático. Utilizando-se dreno manual a pressão máxima será de 20 barg e o filtro será fornecido sem DPS ou DPG .

(2) Para temperaturas superiores a 60°C e inferiores a 121°C, o elemento filtrante utilizado será o tipo AT e o filtro será fornecido com dreno manual e sem DPS ou DPG. Pressão máxima

de operação

(Grau A1/A2/A3/A5/A6 e A7)(1) Pressão máxima de operação (Grau A4) 16 barg 20 barg Temperatura máxima de operação (Grau A1/A2/A3/A5/A6/A7)(2)(3) 66 0C Temperatura máxima de operação (Grau A4) 30 0_C Pressão mínima de operação

(Grau A1/A2/A3/A4/A5/A6 e A7)

Temperatura mínima de operação

(Grau A1/A2/A3/A4/A5/A6/A7)

1,5 0_C

1 barg Diferencial de pressão inicial

Grau A1/A3/A4/A7 ~70 mbar Grau A2 /A6 ~100 mbar Grau A5 ~200 mbar

Diferencial de pressão em operação Grau A1 ~140 mbar Grau A2 ~200 mbar Grau A5 ~400 mbar Grau A3/A4/A6/A7 Não aplicável Diferencial de pressão máximo recomendado para a troca do elemento: (somente para filtros A1/A2/A3/A7) - 340 mbar

(somente para filtros A5/A6) - 700 mbar

C = _f(P)V

C = Capacidade tabelada (em m3_{/h ou pcm)}

V = Vazão de ar comprimido a ser tratado f(P) = Fator de Correção de Pressão

Fórmula: Onde:

(4)

As capacidades indicadas foram calculadas a 0 barg (pressão atmosférica) e 20 0_C

|

f

_iltro

c

_oalescente _e

s

_eparador _de

c

_ondensado para alta pressão

G - Rosca BSPP Fêmea

F - Flange conforme ANSI B16.5 150 lbs SORF |

p

_esos _e

d

_imensões MODELO CONEXÃO A B C DIMENSÕES (mm) KG PESO (grau)-0010G (grau)-0017G (grau)-0030G (grau)-0058G (grau)-0080G (grau)-0125G (grau)-0145G (grau)-0205G (grau)-0220G (grau)-0330GN (grau)-0430GN (grau)-0620GN (grau)-1000F (grau)-1300F (grau)-1950F (grau)-2600F (grau)-3250F (grau)-5200F (grau)-7800F G 1_/₄ G 3_/₈ G 1_/₂ G 3_/₄ G 1 G 1 1_/₄ G 1 1_/₂ G 1 1_/₂ G 2 G 2 G 3 G 3 90 90 90 130 130 130 130 170 170 170 224 224 450 500 580 700 750 862 1.000 30 30 30 50 50 50 50 62 62 62 77 77 230 258 301 350 413 501 547 201 201 201 355 355 355 355 450 450 776 582 803 934 1.029 1.041 1.154 1.175 1.324 1.292 E 140 140 140 280 280 280 280 350 350 700 500 700 650 650 650 800 800 800 910 1 1 1 3 3 3 3 9 9 14 16 18 104 160 210 430 450 495 590 4 F 4 F 6 F 8 F 8 F 10 F 12 F A B C E 0330GN-0620GN

Espaço para troca de elemento

Central de Monitoramento e Controle de ar Comprimido

CAR

CMC

G

N

2 DPA

DPR

SA

FE

WO

Desenvolvido para monitoramento e controle, o CMC permite, de forma

simples e eficiente, um constante acompanhamento do Ponto de Orvalho, pressão e temperatura do ar comprimido seco em sua instalação.

n Configuração de alarmes, valor mínimo

e máximo

n Histórico de alarmes

n Alarmes de serviço para calibração do sensor de ponto de orvalho

n 1 interface RS 485 com conector RJ45

n 6 relês - contato seco NA

n Protocolo de Comunicação MODBUS B A

C

E Espaço para troca

de elemento 0058G-0220G A B C E Espaço para troca

de elemento 0010G-0030G B C E A 11_/_{2” NPT} 1_/_4”_NPT 130 Espaço para troca de elemento 1000F-7800F A E C D B G - Rosca BSPP Fêmea;

(1) Capacidades superiores consultar;

(2) Os elementos filtrantes são aplicáveis aos filtros Grau A1/A2/A4 - Material da Carcaça - Aluminio ; Os filtros são fornecidos com Dreno Manual (grau)-06060HF12 (grau)-07060HF18 (grau)-12060HF25 (grau)-22090HF38 (grau)-32090HF38 (grau)-50090HF50 (grau)-51090HF50 G 1/2 G 3/4 G 1 G 1 1/2 G 1 1/2 G 2 G 2 175 275 500 690 980 1210 1960 255 405 740 1020 1450 1800 2900 E06060-(grau) E07060-(grau) E12060-(grau) E22090-(grau) E32090-(grau) E50090-(grau) E51090-(grau) 340 535 975 1350 1910 2360 3820 420 665 1210 1680 2380 2950 4750 MODELO CONEXÃO 20 barg CAPACIDADE (m3_/h)(1) _{MODELO DO} ELEMENTO(2)

30 barg 40 barg 50 barg

250 250 250 538 538 721 721 103 103 103 175 175 175 175 29 29 29 40 40 40 40 85 85 85 95 95 95 95 80 90 140 260 360 540 550 3,5 3,5 3,5 12 12 15 15 A B C DIMENSÕES (mm) (kg) PESO D E

(5)

Secador de Ar Comprimido por Refrigeração

CAR

CMC

G

N

2 DPA

DPR

SA

FE

WO

São as seguintes funções monitoradas:

n Energizado

n Compressor frigorifico acionado

n Moto-ventilador acionado

n Dreno temporizado acionado

n Alarme de pressão e temperaturas de operação

n Temperatura ambiente

n Temperatura do ar comprimido na entrada do secador

n Temperatura do ar comprimido na saída do secador

n Temperatura de resfriamento do ar comprimido

n Temperatura de evaporação do frigorígeno

Além das funções já monitoradas pelo _DPR

ELETRON, o novo painel do DPRMaxi tem

os seguintes diferenciais:

n Display de cristal líquido de duas linhas com 16 caracteres cada

n Alarme indicando a necessidade da troca do elemento filtrante do pré-filtro e/ou pós-filtro após 8.000 horas de operação

n Sistema de comunicação modbus com saída serial RS-485 com conector Rj45 |

dpre

_letron

|

dprc

|

dprm

_axi

Painel Microprocessado

n Botão liga desliga

n Estrutura monobloco n “Design” ergonômico para possibilitar um acesso rápido a componentes essenciais n Entrada e Saída no topo do equipamento, facilitando a instalação n Instruções de instalação e operação no próprio equipamento

Patenteado pela hb ar comprimido

o trocador de calor vertical é totalmente feito em cobre, não oxida e aumenta a vida útil do secador frente aos modelos tradicionais.

n Detector de vazamentos ajustado para detectar 7 gramas de gás por ano.

n _{5 anos de garantia contra} vazamentos de gás no evaporador.

|

a

_s _vantagens _dos _secadores

dpr

trocador de calor vertical

|

s

_elecionando _um _secador _por _{refrigeração}

TEMPERATURA DO AR COMPRIMIDO NA ENTRADA FATOR DE CORREÇÃO DE TEMPERATURA PRESSÃO DO AR COMPRIMIDO NA ENTRADA DO SECADOR FATOR DE CORREÇÃO DE PRESSÃO 4 5 6 7 8 9 10 12 14 16 20 30 40 50 0,86 0,92 0,96 1 1,03 1,05 1,08 1,11 1,14 1,16 1,19 1,23 1,27 1,28 35 38 40 45 50 55 60 1,11 1 0,92 0,77 0,64 0,54 0,45 Onde:

C = Capacidade tabelada (em m3_{/h ou pcm)} V = Vazão de ar comprimido a ser tratado f(P) = Fator de Correção de Pressão f(Tf) = Fator de Correção de Temperatura

C = _{f(P) x f(Tf)}V

Fórmula:

ENTRADA DE AR 29 0_C

EM PARTIDA

Display de cristal líquido Painel Microprocessado

(6)

Secador de Ar Comprimido por Adsorção

CAR

CMC

G

N

2 DPA

DPR

SA

FE

WO

|

v

_antagens n Construção em perfis de alumínio extrudado n Proteção anti-corrosiva

dupla - anodização e pintura epoxy

n Compacto e leve

n Altura constante de 1,70 m

n Menor área de solo

n Redução dos custos de

operação e economia com o GPO

n Comunicação MODBUS

n Totalmente modular

n Cilindros pneumáticos

comandam a abertura e fechamento das colunas tornando o sistema estanque

n Válvula reguladora de fluxo

bi-direcional fornece a vazão correta para regeneração de cada coluna

n Equipado com CLP

de mercado

|

t

_écnica _de _{preenchimento} A utilização de técnica de

turbilhonamento, através de um funil especial, no preenchimento das colunas de adsorção assegura a máxima compactação do leito de material

adsorvente, evitando que o ar comprimido utilize canais preferenciais e que haja um comprometimento do ponto de orvalho desejado.

O uso deste dispositivo permite um aproveitamento 30% maior do volume do leito dessecante, reduzindo as dimensões finais do secador. |

s

_istema _com

stand BY

|

gpo - g

_erenciador _de _ponto _de _orvalho

-

_opcional Economia de

energia com o Gerenciador de Ponto de Orvalho - GPO

CICLO COM GERENCIADOR DE PONTO DE ORVALHO - GPO |

e

_{specificações} _técnicas

OO - Opcional

PP - Padrão

-- - Não viável ou avaliado

(1) Secador com condições de entrada padrão: Pressão: 7barg; T.ar comprimido: 38°C; U.R.:100% (ISO 7183 - Opção A2) tem a vazão indicada nas condições de referência (P:1bar(a); T.amb.: 20°C - ANR).

(2) Pressão d´água de condensação: Pmín= 2bar, Pmáx= 6bar. Temperatura de entrada e saída d´água de condensação: 30ºC/35ºC (3) G - Rosca BSPP Fêmea, F- Flange conforme ANSI B16.5 150 lbs, SORF

Pressão máxima padrão = 16barg (opcional 50barg); Temperatura máxima ambiente = 38°C (opcional 45°C)

CAPACIDADE (m3_/h)(1)

CAPACIDADE (pcm)(1)

FLUIDO REFRIGERANTE R134a FLUIDO REFRIGERANTE R22 FLUIDO REFRIGERANTE R407C CONDENSAÇÃO A ÁGUA(2) ALIM. ELÉTRICA _220V/1f/60_Hz 380V/3f/60Hz 440V/3f/60Hz DIMENSÕES _{Frontal (mm)} Profundidade (mm) Altura (mm) CONEXÕES ENTRADA / SAÍDA DE AR(3) PESO (kg) 20 12 PP --PP --466 406 964 1/4”G 40 720 425 OO PP OO OO PP OO OO 700 630 1390 2”G 190 55 32 PP --PP --466 406 964 3/4”G 44 970 570 OO PP OO OO --PP OO 860 760 1630 3”F 225 70 42 PP --PP --466 406 964 3/4”G 44 1150 675 OO PP OO OO --PP OO 860 900 1560 3”F 250 90 53 PP --PP --466 406 964 1”G 46 1440 845 OO PP OO OO --PP OO 860 960 1630 3”F 275 130 76 PP --PP --466 406 964 1”G 46 1800 1060 OO PP OO OO --PP OO 1250 1000 1630 4”F 295 5760 3390 OO PP OO PP --PP OO 1550 1350 1870 6”F 780 180 105 OO PP --PP --466 406 1231 1”G 82 2160 1270 OO PP OO OO --PP OO 1250 1000 1630 4”F 350 6480 3810 OO PP OO PP --PP OO 2190 2010 1980 6”F 1200 270 160 OO PP OO --PP OO OO 658 609 1230 1½”G 82 2880 1690 OO PP OO OO --PP OO 1250 1150 1630 4”F 410 7200 4230 OO PP OO PP --PP OO 2190 2010 1980 6”F 1400 360 210 OO PP OO --PP OO OO 658 609 1441 1½”G 111 3600 2110 OO PP OO OO --PP OO 1500 1100 1870 4”F 550 8600 5080 OO PP OO PP --PP OO 2500 1750 1980 8”F 1600 465 275 OO PP OO --PP OO OO 658 609 1441 2”G 119 4300 2540 OO PP OO PP --PP OO 1200 1500 1870 6”F 700 10000 5930 OO PP OO PP --PP OO 2615 1750 1980 8”F 2000 575 340 OO PP OO --PP OO OO 700 630 1390 2”G 190 5000 2960 OO PP OO PP --PP OO 1550 1350 1870 6”F 780 11500 6980 OO PP OO PP --PP OO 2544 2748 1980 10”F 3000 0006 0015 0020 0025 0036 0050 0075 0100 0130 0160 0200 0270 0320 0400 0500 0600 0800 1000 1200 1400 1600 1800 2000 2400 2800 3200 DPRC DPRE DPRM

SECADOR 1 SECADOR STAND BY SECADOR 1 SECADOR STAND BY

4.000 mm _{1.750 mm} 10.000 mm 5.500 mm Dados utilizados para selecionamento: Vazão 12.000 m3_/h; Pressão 7 barg; Temperatura 38 0_C

(7)

Distância mínima entre os modulos = 500 mm B A C |

e

_{specificações}

t

_écnicas _e

c

_ondições

l

_imites

RENEGERAÇÃO FRIO QUENTE

Qt pares de coluna 02 04 06 08 10 02 04 06 08 10 Capacidade (pcm) 160 320 480 640 800 120 240 360 480 600 Capacidade (m3/h) 270 540 800 1080 1340 200 400 600 800 1000 Vazão de regeneração (pcm) 22,5 45 67,5 90 112,4 7,2 14,4 21,5 28,7 36 Vazão de regeneração (m3_/h) _{38,2 76,4 114,6 152,6 191 12,2 24,4 36,6 48,8} ₆₁ Energia consumida (kwh) 0,05 0,05 0,05 0,05 0,05 1,28 2,56 3,84 5,12 6,4 Potência instalada (kw) 0,05 0,05 0,05 0,05 0,05 1,6 3,2 4,8 6,4 8 DIMENSÕES C - Altura (mm) 1720 1720 1720 1720 1720 1720 1720 1720 1720 1720 B - Largura (mm) 350 350 350 350 350 350 350 350 350 350 A - Profundidade (mm) 690 930 1170 1410 1650 690 930 1170 1410 1650 ALIMENT. ELÉTRICA 220V/1f/60Hz PP PP PP PP PP -- -- -- -- --380V/3f/60Hz +Neutro -- -- -- -- -- PP PP PP PP PP Peso - (kg) 150 240 320 405 510 150 240 320 405 510 Conexões entrada /saída de ar(*) G2 G2 G2 1_/

2 G2 1/2 G2 1/2 G2 G2 G2 1/2 G2 1/2 G2 1/2

(1) Secador com condições de entrada padrão:

Pressão: 7barg; T. ar comprimido: 38°C; U.R.:100%

(ISO 7183 - Opção A2) tem a vazão indicada nas condições

de referência [P:1bar[a]; Temp. amb. 20°C - ANR]

Para vazões a pressões diferentes favor entrar em contato com a hb.

(2) Opcional -70°C, (3) Ponto de Orvalho a pressão de operação

Pressão Operação Máx. 10,5 barg Mín. 4 barg Temperatura Entrada Máx. 50 0_C Mín. 5 0_C

Nível de Ruído 75 dB(A)

Temp. Ambiente Máx. 45 0_C Ponto de Orvalho (3) RF -400_C(2) RQ -400_C(2) CP -20 0_C

SELECIONAMENTO DE PRODUTO - DPA

Máxima Temperatura (0_C)

na Entrada - FT 25 35 38 40 45 50

Reg. Frio & CP 1,02 1,02 1 0,99 0,90 0,74

Reg. Quente 1,17 1,17 1 0,89 0,68 0,53

Mínima Pressão (barg) na Entrada - FP 4 5 6 7 8 9 10 0,62 0,75 0,87 1 1,12 1,25 1,37 Ponto de Orvalho (0_C) - FPO (3) - 70 - 40 0,70 1 (*) Rosca BSPP Femea |

f

_uncionamento DPA-CP 002 003 006 008 012 015 020 025 030 040 Capacidade (pcm) 3 6 13 17 24 32 42 53 65 88 Capacidade (m3_/h) ₅ ₁₀ ₂₂ ₂₈ ₄₁ ₅₄ ₇₁ ₉₀ ₁₁₀ ₁₅₀ Vazão de regeneração (pcm) 0,6 1,2 2,6 3,2 4,3 5,8 7,6 9,5 11,7 15,8 Vazão de regeneração (m3_/h) _1,1 _2,2 _4,3 _5,4 _7,2 _9,7 ₁₃ ₁₆ ₂₀ ₂₇ Energia consumida (kwh) 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01 Potência instalada (kw) 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01 Dimensões C - altura (mm) 357 427 642 842 561 752 935 1091 1314 1594 B - largura (mm) 600 600 600 600 600 600 600 600 600 600 A - profundidade (mm) 102 102 102 102 127 127 127 127 127 127 Aliment. Elétrica 220V/1f/60hz PP PP PP PP PP PP PP PP PP PP Peso - (kg) 13 14 17 29 38 45 54 62 81 85 Conexões

Entrada /saída de ar(*) G1/4 G1/4 G1/4 G1/4 G1/2 G1/2 G1/2 G1/2 G1/2 G3/4

C

B A

Manômetros inclusos a partir do modelo DPA-CP-0101-012 Fórmula: C = Vazão na entrada FP x FT x FPO

RF

RQ

SECANDO

REGENERANDO REGENERANDO PRESSURIZANDO PRESSURIZANDO COLUNA A COLUNA B TEMPO (minutos) 0 2 3 5 6 0 3 6

SECANDO

REGENERANDO REGENERANDO AQUECEDOR LIGADO AQUECEDOR DESLIGADO

AQUECEDOR LIGADO AQUECEDOR DESLIGADO PRESSURIZANDO PRESSURIZANDO COLUNA A COLUNA B TEMPO (minutos) 0 60 74 75 135 149 150 0 75 150 Saída Entrada RF - 2 min 59 s a 3 min

RQ - 74 min 59 s a 75 min RF - Após 3 min RQ - Após 75 min RF - 2 min a 2 min 59 s

RQ - 74 min a 74 min 59 s RF - 0 a 2 min

(8)

Dreno Pneumático

CAR

CMC

G

N

2 DPA

DPR

SA

FE

WO

CAR

CMC

G

N

2 DPA

DPR

SA

FE

WO

|

B

_enefícios |

f

_uncionamento n _{Economia de energia}

Totalmente automático, não desperdiça ar comprimido e garante rápido retorno do investimento.

n _{Fácil visualização}

O nível de condensado fica à mostra no visor com mangueira transparente localizada no corpo do dreno.

n _{Sem entupimento}

Totalmente imune ao particulado sólido que entope outros tipos de drenos, em qualquer tipo de óleo ou água condensada.

Central de Ar de Respiração

A Central de Ar de Respiração _CAR

da hb ar comprimido foi projetada

para reduzir a níveis aceitáveis, compatíveis com as normas nacionais e internacionais, a concentração de contaminantes perigosos para a respiração presentes no ar

comprimido, tais como fumaça, óleo,

vapores, gases, partículas sólidas e micro organismos. Dessa forma, o ar

comprimido da _{CAR e adequado para}

mascaras, câmaras fechadas e outros equipamentos para ar de respiração.

A Central de Ar de Respiração CAR

foi fabricada em conformidade com a

resolução RDC Nº 307 da ANVISA.

n Dois estágios de filtração

Elemento de Polipropileno e Carvão Ativado

n Dois sistemas de indicação de saturação

Visual e Kit de Análise do Condensado.

n Separação de lubrificantes minerais, sintéticos e à base de poliglicol

n Multiplas entradas de condensado

n Drenos de serviço para manutenção

n Procedimento de instalação e manutenção simples |

e

_{specificações}

t

_écnicas XD 1/2"NPT 3 barg / 12 barg 2�C / 76�C Aluminio 12,5 mm 14 kg IP-68 1,7 litros 1/4" NPT 8 barg 1/8" NPT Conexões de Entrada/Saída

Pressão Mínima / Máxima de Trabalho Temperatura Mínima / Máxima de Trabalho Material do Corpo do dreno

Orifício de Drenagem Peso Total

Grau de Proteção

Volume de condensado drenado por ciclo Conexão linha de ar para controle Pressão de ar máxima para controle Conexão linha de equalização

Condensado do Sistema

Ar de

Controle Linha do Atuador _{em Repouso}

Boia Magnética

Em repouso não permite a passagem do ar para o atuador INÍCIO DO CICLO Condensado do Sistema Ar de

Controle _{Atuador Ativada}Linha do

Boia Magnética Atuada permitindo a passagem do ar para o atuador INÍCIO DA DESCARGA 259 mm 290 mm 268 mm

Separador de água e óleo

hb soluções em ar comprimido eireli

Rua Francisco Pedro do Amaral, 314 • São Paulo • SP • Brasil • CEP 05334-110 • Tel.: 55 (11) 3766-3977 • [email protected] www.hb-arcomprimido.com Manômetros inclusos a partir do modelo CAR010XX DESIGN: www .casa6design.com.br

(9)

CAR

CMC

G

N

2 DPA

DPR

SA

FE

WO

CAR

CMC

G

N

2 DPA

DPR

SA

FE

WO

Central de Ar de Respiração

A Central de Ar de Respiração _CAR

da hb ar comprimido foi projetada

para reduzir a níveis aceitáveis, compatíveis com as normas nacionais e internacionais, a concentração de contaminantes perigosos para a respiração presentes no ar

comprimido, tais como fumaça, óleo,

vapores, gases, partículas sólidas e micro organismos. Dessa forma, o ar

comprimido da _{CAR e adequado para}

mascaras, câmaras fechadas e outros equipamentos para ar de respiração.

A Central de Ar de Respiração CAR

foi fabricada em conformidade com a

resolução RDC Nº 307 da ANVISA.

n Dois estágios de filtração

Elemento de Polipropileno e Carvão Ativado

n _{Dois sistemas de indicação de saturação} Visual e Kit de Análise do Condensado.

n Separação de lubrificantes minerais, sintéticos e à base de poliglicol

n Multiplas entradas de condensado

n Drenos de serviço para manutenção

n Procedimento de instalação e manutenção simples

Separador de água e óleo

hb soluções em ar comprimido eireli

Rua Francisco Pedro do Amaral, 314 • São Paulo • SP • Brasil • CEP 05334-110 • Tel.: 55 (11) 3766-3977 • [email protected] www.hb-arcomprimido.com Manômetros inclusos a partir do modelo CAR010XX DESIGN: www .casa6design.com.br A B C

MODELO WO2070 WO2150 WO2175 WO2350 WO2700 WO3050 WO4000

Vazão (l/s)* 30 60 80 165 330 500 1000

Adsorção de Óleo máximo (litros) 2 3 5 10 15 25 50

Conexões de Entrada

(quantidade x diametro pol.) 1 x 1/2” 1 x 1/2” 2 x 1/2” 2 x 1/2” 2 x 1/2” 2 x 1/2” 2 x 1/2” Conexões de Saída

(quantidade x diametro pol.) 1 x 1/2” 1 x 1/2” 1 x 1” 1 x 1” 1 x 1” 1 x 1” 1 x 1”

Altura (mm) - A 239 385 560 750 900 900 1160

Comprimento (mm) - B 255 395 610 650 780 970 1040

Profundidade (mm) - C 230 210 190 240 305 380 480

Peso (kg) 2 7 11 20 32 50 78

* Vazão indicada nas condições de referência (pressão: 1 bar(a) e temperatura ambiente: 200_{C - ANR} |

e

_{specificações} _técnicas O modelo WO 2070 apresenta facilidade de operação e manutenção. Após sua vida útil troca-se todo o separador. Kit de Análise do

Condensado Kit de Elementos
