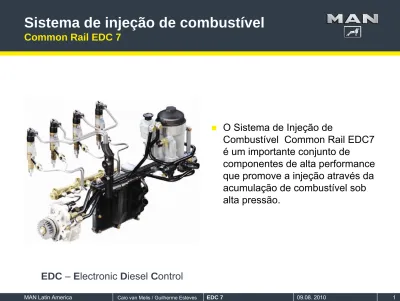

Sistema de injeção de combustível
Common Rail EDC 7 O Sistema de Injeção de
Combustível Common Rail EDC7 é um importante conjunto de
componentes de alta performance que promove a injeção através da acumulação de combustível sob alta pressão.
Sistema EDC 7
EstruturaSistema EDC 7
Cuidados Essenciais Os componentes da injeção de combustível são constituídos por peças de
alta precisão, onde exige que todos os trabalhos sejam executados em condições de extrema limpeza.
Sistema EDC 7
Componentes Elétricos A B C 3 8 9 10 11 12 13 14 17 20 22Diagrama de fluxo de combustível
D20 / D26 (Euro 3, 4 e 5) A B C D E E1 F H H I J K L M NCentro de assistência ao combustível (KSC)
IntroduçãoO KSC reúne: Pré-filtro;
Bomba de alimentação manual; Filtro principal;
Purga permanente; Aquecimento do diesel;
Centro de assistência ao combustível (KSC)
ComponentesFiltro KSC - Pressão de admissão e de retorno
B C E F G H I
Circuito de baixa pressão
ComponentesBomba de alimentação do combustível - Baixa pressão
1 2 3 4 5 2
Circuito de baixa pressão
ComponentesPonto de transferência da tubulação do combustível (união rápida Raymond) • Série desde 10/2004 “Identificação: “união rápida” “verde”.
K
J
Tubulação de admissão Tubulação de retorno
I
J J
Bomba de alta pressão
IntroduçãoA bomba de alta pressão tem por função pressurizar o diesel enviado pela unidade dosadora M.PROP ao Common Rail, suprindo a necessidade do motor.
Bomba de alta pressão
CP 3.4+Relação de transmissão
Bomba de alta pressão D20, D26 e D28 1:1,67
D08 1:1,33
Bomba de alta pressão CP 3.4+
Bomba de alta pressão
CP 3.4+ 1 2 2 1 3 4 5 6Circuito interno de combustível
D20 / D26A
B
C
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 17 18 19 16 20 21 22Bomba de alta pressão
Adaptador de comprimentoA
B
C
D
E
F
G
H
Unidade dosadora ZME (M-Prop)
IntroduçãoFuncionamento:
A unidade dosadora M-PROP é comandada pelo EDC 7 através de sinais PWM. Assim, controla a vazão de diesel para a bomba de
Código MAN: Y332 (Euro 3, 4 e 5) Especificação:
Atuador de bobina simples.
Unidade dosadora ZME (M-Prop)
FuncionamentoA
Q
Unidade dosadora ZME (M-Prop)
FuncionamentoZME (M-prop)
Ciclo de trabalho
A M-Prop é regulada por um sinal modulado por impulsos quadrados (PWM).
A resistência da bobina é alimentada com 24V pelo módulo EDC e os pulsos regulados através do terminal negativo (também pelo EDC).
Quanto mais longo o pulso quadrado, maior a quantidade de combustível para o retorno.
Quanto mais curto o pulso quadrado, maior a quantidade de combustível para a bomba
Unidade dosadora ZME (M-Prop)
Identificação dos pinosPino 1 (condutor 60373)
Módulo EDC - Pino A 08 - Sinal de entrada (Positivo 24 V constante, enviado pelo
módulo).
Pino 2 (condutor 60374)
Módulo EDC - Pino 10 (Pulsos negativos para formar o sinal PWM.)
Unidade dosadora ZME (M-Prop)
EstratégiaEm caso de perda de sinal: - É gerada falha grave
- A pressão do “rail” sobe, atingindo o valor de abertura da válvula DBV (limitadora de pressão do “rail” de 2 estágios).
Acumulador de alta pressão (“Rail”)
IntroduçãoO tubo „rail“ tem por função acumular e amortecer oscilações da pressão do diesel, nas operações de injeção.
Acumulador de alta pressão (rail)
No rail está disponível um volume aproximado de combustível de 30 cm3 (30ml).
A
B
C
DBV - Válvula limitadora de pressão
IntroduçãoA válvula limitadora de pressão está localizada no Rail e deve realizar sua abertura evitando em excesso de pressão.
DBV - Válvula limitadora de pressão
Funcionamento (Euro 3)Válvula limitadora de pressão em 2 etapas (DBV) Fechada (funcionamento normal) 1º Estágio (Início de abertura) 2º Estágio (Manutenção de pressão)
DBV - Válvula limitadora de pressão
Funcionamento (Euro 4 e 5)Sensor de pressão do rail
IntroduçãoCódigo MAN: B487 (Euro 3, 4 e 5) Especificação:
Sensor de pressão piezelétrico
Resistência:
Devido ao circuito eletrônico interno de amplificação de sinal, não é
possível medir resistências de
trabalho nesse sensor – Se utilizam medidas de tensão.
Sensor de pressão do rail
Identificação dos pinosPino 1 (condutor 60160)
Módulo EDC - Pino A 61 - Negativo.
Pino 2 (condutor 60162)
Módulo EDC - Pino A 80 - Sinal de pressão (1,01 a 1,60 V - marcha-lenta).
Pino 3 (condutor 60161)
Módulo EDC - Pino A 43 - Tensão de alimentação (4,75 a 5,25 V).
Sensor de pressão do rail
LeiturasMedição entre os pinos:
1 (Negativo)
Válvula injetora
IntroduçãoCódigo MAN:
Y341 a Y346 (Euro 3, 4 e 5)
Especificação:
Atuador de bobina única
Resistência: < 2Ω
Pressão de abertura (VOP): 200 bar
Funcionamento:
Equipado com válvula eletromagnética, a agulha de bico é acionada indiretamente através de um sistema amplificador de força hidráulico.
O débito de injeção é determinado pela duração da abertura da válvula eletromagnética e pela pressão do rail.
Válvula injetora
Componentes A B 2 3 4 5 6Válvula injetora
ComponentesInjetor pino monobloco (Euro 3)
7
Injetor pino bipartido (Euro 4 e 5)
7 8 9 10 8 9
Válvula injetora
Sequência temporal de uma injeção
1
2
3
4
Válvula injetora
Pré-injeção / injeção principal / pós-injeção
A pré-injeção provoca um aumento uniforme de pressão, a câmara de combustão é pré-aquecida, o que suaviza a combustão. A combustão ocorre com facilidade e com nível de pressão mais elevado. A composição dos gases de escape pode ser melhorada com uma pós-injeção, reduzindo essencialmente o nível de emissão de NOx.
Válvula injetora
Desempenho da pressão de combustão – pré injeção
A B C D A B C D F
Válvula injetora
EstratégiaEm caso de perda de sinal: - É gerada falha grave
- Motor falha por conseqüência da perda de um cilindro
-O EDC corrige o débito nos próximos cilindros, seguindo a ordem de injeção
- Não há limite de rotação para essa falha
- Pode-se observar as correções de débito nos cilindros através do MAN-cats II.
EDC 7
Comando das válvulas injetoras
Para realizar a abertura rápida do injetor é necessária uma tensão inicial elevada. Esta tensão é acumulada em capacitores.
A B C A – 90 PINOS B – 36 PINOS C – 16 PINOS
Comando de um injetor
Sinais de tensão de um injetorMotor D20 a 600 rpm Motor D08 a 850 rpm
Comando de um injetor
Sinais de tensão de um injetorMotor D20 a 700 rpm Motor D08 a 1500 rpm
Montagem dos Injetores
Motores D08, D20 e D26 1 2 3 4 5 6 7 8Montagem dos Injetores
Motores D08, D20 e D26Sensor de rotação
Motores D20 e D26 Código MAN: B488 (Euro 3, 4 e 5) Especificação: Sensor indutivo Resistência da bobina: 0,75kΩ a 1,1kΩSensor de rotação
Sinal e mediçãoMedido a 600 rpm entre os PINOS:
(Sensor) 1 - A73 (EDC 7) (Sensor) 2 - A55 (EDC 7)
Sensor de rotação
EstratégiaEm caso de perda de sinal: -É gerada falha grave
-Dificuldade no arranque do motor e funcionamento irregular (devido a imprecisão no cálculo exato de avanço de injeção)
- Redução de 30% na potência do motor (Funciona com 70% de potência)
cz/vd cz/br
Sensor de posição do comando de válvulas
Introdução
Código MAN: B489 (Euro 3, 4 e 5) Especificação:
Sensor indutivo
Resistência da bobina:
Sensor de posição do comando de válvulas
Leitura
Medido a 600 rpm entre os PINOS A72 e A54
1
2 3
Sensor de posição do comando de válvulas
Estratégia
Em caso de perda de sinal: -É gerada falha grave
-Dificuldade no arranque do motor e funcionamento irregular (O EDC
injeta sempre no 1º cilindro até reconhecer aumento de rotação na árvore de manivelas)
Sinais dos sensores
Motores D20 e D26 1 OT TDC 2Sinais dos sensores
Motores D20 e D26Sinais dos sensores
Motores D20 e D26Medido a 600 rpm entre os PINOS A73 e A55
(sensor da árvore de manivelas) e A72 e A54 (sensor do comando de válvulas)
Medição (Motores D20 e D26):
1
2
Sensor de pressão de ar do coletor de admissão
Introdução
Funcionamento:
Este sensor tem a função de avaliar a
Código MAN:
(B125 Euro 3, 4 e 5 | B623 Euro 4 e 5)
Especificação:
Sensor piezelétrico
Resistência:
Devido ao circuito eletrônico interno de amplificação de sinal, não é possível medir resistências de trabalho nesse sensor – Se utilizam medidas de
Sensor de pressão de ar do coletor de admissão Identificação dos pinos
Pino 1 (condutor 60141)
Módulo EDC - Pino A 62 - Negativo.
Pino 2 (Euro 3 – não utilizado)
(Euro 4 e 5 – condutor 90121)
Módulo EDC – Pino A 70 – Sinal de temperatura
Pino 3 (condutor 60159)
Módulo EDC - Pino A 25 - Tensão de alimentação (4,75 a 5,25 V).
Pino 4 (condutor 60102)
Módulo EDC - Pino A 81 - Sinal de pressão.
Sensor de pressão de ar do coletor de admissão
Leitura
Linha característica do sensor (Euro 3) Medição entre os pinos:
-Com o pedal de acelerador no mínimo: 0,94 a 1,20 V.
-Com o pedal de acelerador no máximo: 1,10 a 1,70 V
Sensor de pressão de ar do coletor de admissão
Estratégia
Em caso de perda de sinal:
- É gerada falha grave .
- Barra de indicação do MAN-cats II fica em vermelho e o EDC utiliza valores pré-determinados na memória conforme a carga do motor. - Não há limitação na rotação do motor
Sensor de pressão de ar do coletor de admissão
Estratégia
Em caso de alta pressão (em marcha lenta):
- Quando a pressão ultrapassar 550 mbar, é gerada falha grave (motor utiliza estratégia de perda de sinal)
- Barra de indicação do MAN-cats II fica em vermelho e o EDC utiliza valores pré-determinados na memória conforme a carga do motor. - Não há limitação na rotação do motor
Sensor de temperatura do ar antes do coletor
IntroduçãoCódigo MAN: B623 (Euro 4 e 5) Especificação:
Sensor resistivo do tipo NTC
Resistência:
Varia conforme a temperatura no duto de ar
Sensor de temperatura do ar antes do coletor
Identificação dos pinosPino 1 (condutor 60141)
Módulo EDC - Pino A 62 - Negativo.
Pino 2 (Euro 3 – não utulizado)
(Euro 4 e 5 – condutor 90121)
Módulo EDC – Pino A 70 – Sinal de temperatura
Pino 3 (condutor 60159)
Módulo EDC - Pino A 25 - Tensão de alimentação (4,75 a 5,25 V).
Pino 4 (condutor 60102)
Módulo EDC - Pino A 81 - Sinal de pressão.
Nas versões Euro 4 e 5 o pino 2 do sensor é utilizado para resposta de temperatura do ar de sobrealimentação para controlar o EGR.
Medição entre os pinos:
1 – (Negativo) 2 – (Sinal)
Sensor de temperatura do ar antes do coletor
Identificação dos pinosSensor de pressão do óleo lubrificante (filtro)
IntroduçãoFuncionamento:
A pressão de óleo lubrificante é avaliada pelo EDC e transmitida pela Rede CAN. Não tem
Código MAN: B104 (Euro 3, 4 e 5) Especificação:
Sensor piezelétrico
Resistência:
Devido ao circuito eletrônico interno de amplificação de sinal, não é
possível medir resistências de
trabalho nesse sensor – Se utilizam medidas de tensão.
Sensor de pressão do óleo lubrificante (filtro)
Identificação dos pinosPino 1 (condutor 60156)
Módulo EDC - Pino A 24 - Tensão de alimentação (4,75 a 5,25 V).
Pino 2 (condutor 60135)
Módulo EDC - Pino A 38 - Negativo.
Pino 3 (condutor 60134)
Módulo EDC - Pino A 21 - Sinal de pressão.
Pino 4 (não utilizado)
1
3
2
4
Sensor de pressão do óleo lubrificante (filtro)
LeiturasLinha característica do sensor
Medição entre os pinos:
2- Negativo
Sensor de pressão do óleo lubrificante (filtro)
EstratégiaEm caso de perda de sinal: - É gerada falha grave
- O EDC adota o valor de 1,0bar para funcionamento estratégico do motor - Barra do MAN-cats II fica em azul e indica o valor de estratégia (1,0 bar)
Sensor de pressão do óleo lubrificante (filtro)
EstratégiaEm caso de baixa pressão de óleo:
- Quando a pressão de óleo for menor que 0,70bar e rotação acima de -800rpm, é gerada falha grave .
- Quando a pressão de óleo for menor que 0,40bar, em qualquer rotação -do motor, é gerada falha grave . .
Sensor de pressão de combustível (filtro)
Introdução
Funcionamento:
Este sensor mede a entrada do filtro (lado não tratado)
Código MAN: B377 (Euro 3, 4 e 5) Especificação:
Sensor piezelétrico
Resistência:
Devido ao circuito eletrônico interno de amplificação de sinal, não é
possível medir resistências de
trabalho nesse sensor – Se utilizam medidas de tensão.
Sensor de pressão de combustível (filtro)
Identificação dos pinos
Pino 1 (condutor 60155)
Módulo EDC - Pino A 40 - Tensão de alimentação (4,75 a 5,25 V).
Pino 2 (condutor 60158)
Módulo EDC - Pino A 37 - Negativo.
Pino 3 (condutor 60137)
Módulo EDC - Pino A 20 - Sinal de pressão.
Pino 4 (não utilizado)
1
3
2
4
Sensor de pressão de combustível (filtro)
Leituras
Linha característica do sensor
Medição entre os pinos:
2- Negativo
Sensor de pressão de combustível (filtro)
Estratégia
Em caso de perda de sinal:
- É gerada uma breve falha leve (3 segundos) no painel.
-O EDC adota pressão de 1,0bar como estratégia de funcionamento.
- Barra do MAN-cats II fica em azul e indica o valor de estratégia (1,0bar)
Sensor de pressão de combustível (filtro)
Estratégia
Em caso de baixa pressão:
- Quando a pressão estiver abaixo de 2,9 bar, é gerada falha leve . - Código SPN 094 – indicando alguma falha na linha de baixa pressão, linha de sucção ou válvula reguladora de pressão.
- Nesse caso, o motor apresenta baixa potência e rendimento, devido à falta de combustível na bomba de alta pressão.
Sensor de pressão de combustível (filtro)
Estratégia
Em caso de alta pressão:
- Quando a pressão estiver acima de 8,6bar, é gerada falha leve .
- Código SPN 094 – indicando falha de obstrução do filtro de combustível. - Nesse caso, o motor também apresenta baixa potência e rendimento, devido à falta de combustível na bomba de alta pressão.
Sensor de temperatura do líquido de arrefecimento
Introdução
Código MAN: B124 (Euro 3, 4 e 5) Especificação:
Sensor resistivo do tipo NTC
Resistência:
Varia conforme a temperatura do líquido no sistema de arrefecimento
Funcionamento:
Em função da temperatura do líquido de arrefecimento, o aprelho de comando silicita diferentes formas de
Sensor de temperatura do líquido de arrefecimento
Identificação dos pinos
Pino 1 (condutor 60131)
Módulo EDC - Pino A 77 - Sinal de temperatura.
Pino 2 (não utilizado) Pino 3 (condutor 60101)
Módulo EDC - Pino A 58 - Negativo.
Pino 4 (não utilizado)
Sensor de temperatura do líquido de arrefecimento
Leituras
Dados característicos do sensor
Medição entre os pinos:
3- Negativo
1- Sinal de temperatura
ATENÇÃO!
Ω - Para medir resistência, o sensor deve estar desconectado do chicote do motor; V - Para medir tensão, o sensor deve estar conectado ao chicote do motor e o módulo EDC 7 deve estar energizado (linha 15)
Sensor de temperatura do líquido de arrefecimento
Estratégia
Em caso de perda de sinal: - É gerada falha grave
- No painel, é indicada temperatura baixa, porém o módulo EDC utiliza a temperatura de 100 ºC como estratégia de funcionamento.
- A barra indicadora do MAN-cats II fica vermelha.
Sensor de temperatura do líquido de arrefecimento
Estratégia
- Em caso de alta temperatura:
- Para temperaturas acima de 100 ºC até 103ºC, o motor reduz sua potência em 5%. -Para temperaturas acima de 103 ºC até 112 ºC, o motor gera falha grave
e há uma redução de 5% de potência a cada 1 ºC de aumento na temperatura, até um limite máximo de 50%.
- Não há limite de rotação do motor para essa falha. - É acoplado o ventilador magnético.
Sensor de temperatura do ar do coletor de admissão
Introdução
Código MAN: B123 (Euro 3 e 4) Especificação:
Sensor resistivo tipo NTC
Resistência:
Varia conforme a temperatura do ar no coletor de admissão
1 3
Funcionamento:
Além de fornecer dados sobre a massa de ar disponível para a combustão, controla a recirculação de gases de escape (EGR).
Sensor de temperatura do ar do coletor de admissão
Identificação dos pinos
Pino 1 (condutor 60151)
Módulo EDC - Pino A 76 - Sinal de temperatura.
Pino 2 (não utilizado) Pino 3 (condutor 60100)
Módulo EDC - Pino A 57 - Negativo.
Pino 4 (não utilizado)
Sensor de temperatura do ar do coletor de admissão
Leituras
Dados característicos do sensor
Medição entre os pinos:
3- Negativo
1- Sinal de temperatura
ATENÇÃO!
Ω - Para medir resistência, o sensor deve estar desconectado do chicote do motor; V - Para medir tensão, o sensor deve estar conectado ao chicote do motor e o módulo EDC 7 deve estar energizado (linha 15)
Sensor de temperatura do ar do coletor de admissão
Estratégia
Em caso de perda de sinal: - Não é gerada falha!
- O Módulo EDC utiliza o valor de 40ºC como estratégia de funcionamento do motor.
Sensor de temperatura do ar do coletor de admissão
Estratégia
Gestão do AGR:
- Caso a temperatura do ar no coletor de admissão seja menor que 10ºC ou maior que 70ºC, o AGR é desativado.
- Caso essa temperatura esteja muito alta, verifique as possíveis causas: - Sensor danificado;
- Válvula AGR danificada;
Sensor de temperatura dos gases de escape (B561, B634)
O sensor de temperatura B561 monitoriza a temperatura dos gases de escape antes do catalisador PM (sistema AGR). O sensor de temperatura B634 monitoriza a temperatura dos gases de escape após o catalisador (sistema MAN ARLA 32). Os sensores são idênticos em termos de
concepção.Consoante o motor (LF, LOH, LUH) também poderá ser montado o
modelo angular como sensor de temperatura B561.
Nota: Nos motores da série de construção D08 com OBD nível 1, não
deixa de existir o sensor de temperatura B561 com a introdução do nível de software P362V25. No caso do OBD nível 1 com medição de monitorização de NOx, voltou no entanto a ser introduzido o
Sensor de temperatura dos gases de escape (B561, B634)
Sensor de temperatura dos gases de escape (B561, B634)
Sensor de temperatura dos gases de escape (B561, B634)
Local de montagem
O sensor de temperatura é montado no tubo final do silenciador de escape, Após o catalisador.
Módulo EDC
Funções- Comando da injeção de combustível; - Comanda o motor de arranque
em comunicação com FFR;
- Sensor de pressão atmosférica (interno); - Ajuste de injeção em diferentes altitudes;
- Ajuste de débito de combustível no arranque; - Ajuste da rotação de marcha-lenta
- Ajuste de rotação máxima (emissões e torque); - Sistema de ar (Controle do AGR);
- Ajuste da pressão de ar no coletor (Motor D08); - Arquivo da temperatura do módulo EDC.
Comando de arranque do motor
Motores D20 e D26Comando de arranque do motor
EstratégiaGestão do motor de arranque:
- Na interrupção da conexão entre o módulo EDC e o motor de
arranque, nenhuma mensagem de erro é indicada, porém o motor não arranca.
AGR
Recirculação dos gases de escape
Com o sistema de recirculação dos gases de escape é reduzida quantidade de oxigênio, baixando os picos de temperatura e pressões para minimizar a
AGR
Esquema de funcionamento A B C D E F GAGR
DetalhesAGR não regulada (Euro 3)
IntroduçãoCódigo MAN: Y280 (Euro 3)
Especificação:
Atuador eletropneumático de bobina simples
Resistência da bobina:
De 25 Ω a 110 Ω
Funcionamento:
O acionamento da AGR não regulada é do tipo liga/desliga (ON / OFF).
AGR não regulada
Identificação dos pinosDesignação dos pinos
Pino 1 (cinza) (condutor 60340)
Módulo EDC - Pino A 11 - Ativação (negativo).
Pino 2 (preto) (condutor 60367)
Módulo EDC - Pino A 17 - Ativação (positivo).
Pino 3 (branco) (condutor 60031)
Módulo EDC - Pino A 23 - Positivo.
Pino 4 (amarelo) (condutor 60153)
Módulo EDC - Pino A 22 – Sinal de confirmação.
AGR não regulada (Euro 3)
Ajuste do cilindroAjusta a cabeça “F” do cilindro de ar comprimido da AGR de modo que:
Motores D20 e D26:
- Fique com pré-tensão de 1 a 1,5 mm.
Motor D08:
- Fique com pré tensão de 4 mm.
AGR regulada
AGR regulada (Euro 4 Motores D20 / D26 e Euro 5 D08
)
Introdução
Código MAN: (Só para o Sensor)
B673 (Euro 4)
Especificação:
Atuador pneumático com sensor de posição incorporado
Funcionamento:
A AGR regulada tem seu
AGR regulada (Euro 4 Motores D20 / D26 e Euro 5 D08 )
Identificação dos pinosPino 1 (condutor 60182)
Módulo EDC - Pino A 39 - Negativo.
Pino 2 (condutor 60181)
Módulo EDC - Pino A 87 – Sinal de posição.
Pino 3 (condutor 60180)
Módulo EDC - Pino A 32 - Tensão de Alimentação (4,75 a 5,25 V)
Pino 4 (não utilizado)
Curva característica do sensor de curso do cilindro atuador (Tensão em relação ao curso)
-Entre os pinos A87 e A39 tensão entre 0,50 a 0,80V. Motor funcionando SEM carga
Diagrama de funcionamento do Sistema AGR com
Modulação dos gases de escape (Euro 4)
AGR regulada (Euro 4)
AGR regulada (Euro 4)
Válvula de alimentação de arCódigo MAN: Y460 (Euro 4)
Especificação:
Eletroválvula pneumática 3/2 vias.
Resistência da bobina:
Aproximadamente 60 Ω
Funcionamento:
Libera o ar para a válvula proporcional (Y458) somente com o motor em
funcionamento, evitando perda de ar comprimido.
AGR regulada (Euro 4)
Identificação dos pinosPino 1 (condutor 60395)
Módulo EDC - Pino B 06 - Ativação da válvula de corte de pressão.
Pino 2 (condutor 60394)
Módulo EDC - Pino B 02 - Negativo.
A Tanque de ar; B Saída do ar;
AGR regulada (Euro 4)
IntroduçãoCódigo MAN: Y458 (Euro 4) Especificação: Eletroválvula de acionamento proporcional Resistência da bobina: Aproximadamente 30 Ω Funcionamento:
Libera progressivamente o ar comprimido recebido da válvula de corte (Y460) para modular a recirculação de gases de
AGR regulada (Euro 4)
Identificação dos pinosPino 1 (condutor 60392)
Módulo EDC - Pino A 17 - Negativo.
Pino 2 (condutor 60393)
Módulo EDC - Pino A 11 - Ativação da válvula proporcional.
Comunicação entre módulos
Rede CANComunicação entre módulos
Rede LINTomada de diagnóstico HD-OBD
(X200 - Euro 3, 4 e 5)Conector OBD II
Identificação dos pinos1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Conector OBD II
Identificação dos pinosConsiderações sobre
a tomada de diagnóstico
A tomada de diagnóstico HD-OBD (16 pinos) atende a norma ISO 15031-3 e é comum a todos os veículos em nível mundial.
Funções da memória de falhas OBD
-- Identificação do código de falha (SPN); -- Identificação do tipo de falha (FMI); -- Atribuição da prioridade de falha; -- Detecção da frequência de falha.
Indicações de estado FMI
(Failure Mode Identification)MAN PM-KAT
FunçãoPM = Particulate Matter
O PM-KAT está integrado no catalisador e silencioso de escape normal e não
MAN PM-KAT
Função – 1ª FaseConversão de CO (monóxido de carbono) em NO2 (dióxido de nitrogênio).
MAN PM-KAT
Função – 2ª FaseSeparador de partículas de fuligem
MAN PM-KAT
Função – Redução de partículas
As partículas de fuligem em uma primeira fase são retiradas nas
bolsas de tecidos não metálicos por formação direcionada de turbulência.
As partículas de fuligem retiradas reagem à alta pressão e temperatura. São dissolvidas pelo NO2 (dióxido de
Sensor de temperatura dos gases de escape
IntroduçãoCódigo MAN: B561 (Euro 4)
Especificação:
Sensor resistivo do tipo PTC;
Localização:
Nos motores Euro 4, instalado antes do filtro PM-KAT®.
Sensor de temperatura dos gases de escape
Identificação dos pinos
Pino 1 (condutores 90122, 90124)
Aparelho de comando - Pinos B33 Sinal de temperatura.
Pino 2 (condutores 90119, 90123)
Aparelho de comando - Pinos B26 Negativo.
Sensor de temperatura dos gases de escape
LeiturasValores do sensor
Medição entre os pinos:
2 (Negativo)
Sensor de temperatura dos gases de escape
EstratégiaEstratégia:
- Para altas temperaturas a partir de 600°C, redução instantânea no débito de combustível em 30%.
Sensor de pressão de escape
IntroduçãoCódigo MAN: B683
(Euro 4 sem monitoração de NOx)
Especificação:
Sensor piezelétrico (relativo)
Resistência:
Devido ao circuito eletrônico interno de amplificação de sinal, não é
possível medir resistências de
trabalho nesse sensor – Se utilizam medidas de tensão.
Funcionamento:
Mede a pressão relativa (à atmosfera) antes do PM-KAT para gerenciar esse equipamento.
Sensor de pressão de escape
Identificação dos pinosPino 1 (condutor 90126)
Aparelho de comando Pino A 41
-Tensão de alimentação (4,75 a 5,25 V).
Pino 2 (condutor 90127)
Aparelho de comando Pino A 59 -Negativo.
Pino 3 (condutor 90128)
Aparelho de comando - Pino A 78 - Sinal de pressão.
Sensor de pressão de escape
IntroduçãoCódigo MAN: B683
(Euro 4 com monitoração de NOx)
Especificação:
Sensor piezelétrico (diferencial)
Resistência:
Devido ao circuito eletrônico interno de amplificação de sinal, não é
possível medir resistências de
trabalho nesse sensor – Se utilizam medidas de tensão.
Funcionamento:
Mede a pressão relativa (à atmosfera) antes do PM-KAT para gerenciar esse
Sensor de pressão de escape
Identificação dos pinosPino 1 (condutor 90126)
Aparelho de comando Pino A 41
-Tensão de alimentação (4,75 a 5,25 V).
Pino 2 (condutor 90127)
Aparelho de comando Pino A 59 -Negativo.
Pino 3 (condutor 90128)
Aparelho de comando - Pino A 78 - Sinal de pressão.
Sensor de pressão de escape
LeiturasMedição entre os pinos:
2 (Negativo)
Sensor de pressão atmosférica
Proteção por altitudeCaracterística: Sensor interno ao módulo EDC 7. Estratégia:
Por ser um sensor interno a um módulo, não é possível fazer medições; Desde o nível do mar (altitude = 0 m) o módulo EDC 7 reduz a potência do motor em 6% a cada 1000 m de altitude
Sensor de NOx
Monitoração de emissõesCódigo MAN: B 322
(Euro 4 com monitoração de NOx)
Especificação:
Sensor de emissão de íons de oxigênio (por corrente)
Funcionamento:
Esse sensor possui um emissor de íons de
oxigênio que mede a quantidade de NOx no gás de escape através da corrente necessária para atingir um determinado nível de resposta em um
Sensor de NOx
Monitoração de emissõesPino 1 (condutor 60183)
Aparelho de comando - Pino B 24 – Tensão do receptor
Pino 2 (condutor 60185)
Aparelho de comando - Pino B 23 - Negativo.
Pino 3 (condutor 60396)
Aparelho de comando - Pino B 08 - Negativo (Aquecedor).
Pino 4 (condutor 60397)
Aparelho de comando – Pino B 05 – Positivo 24 V (Aquecedor).
Pino 5 (condutor 60184)
Aparelho de comando - Pino B 31 – Positivo 5 V (Circuito interno).
Pino 6 (condutor 60186)
