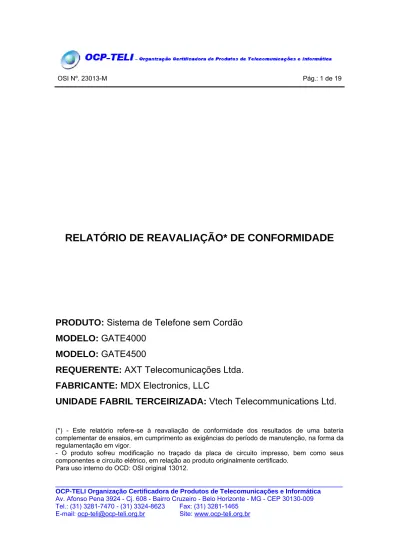

RELATÓRIO DE REAVALIAÇÃO* DE CONFORMIDADE

(1)

OSI Nº. 23013-M Pág.: 1 de 19

**RELATÓRIO DE REAVALIAÇÃO* DE CONFORMIDADE**

PRODUTO:

Sistema de Telefone sem Cordão

MODELO:

GATE4000

MODELO:

GATE4500

REQUERENTE:

AXT Telecomunicações Ltda.

FABRICANTE:

MDX Electronics, LLC

UNIDADE FABRIL TERCEIRIZADA:

Vtech Telecommunications Ltd.

(*) - Este relatório refere-se à reavaliação de conformidade dos resultados de uma bateria complementar de ensaios, em cumprimento as exigências do período de manutenção, na forma da regulamentação em vigor.

- O produto sofreu modificação no traçado da placa de circuito impresso, bem como seus componentes e circuito elétrico, em relação ao produto originalmente certificado.

(2)

OSI Nº. 23013-M Pág.: 2 de 19

1. OBJETIVO

Analisar e apresentar, em cumprimento às exigências do procedimento no período de manutenção periódica da certificação de conformidade, na forma da regulamentação em vigor, a avaliação dos resultados dos ensaios complementares realizados no produto: Sistema de Telefone sem Cordão, modelos: “GATE4000” e “GATE4500”, fabricados pela MDX Electronics, LLC, de forma a verificar se continuam sendo atendidos os Requisitos Técnicos Aplicáveis à Certificação de Produtos para Telecomunicações, categoria I, estabelecidos pela ANATEL e em vigor nesta data.

2. IDENTIFICAÇÃO DO PRODUTO

Nome do Produto: Sistema de Telefone sem Cordão Tipo do Produto: Sistema de Telefone sem Cordão Categoria do Produto: Categoria I

Modelo: GATE4000 Modelo: GATE4500

Justificativa para os casos de família: os modelos são internamente idênticos. A

diferença existe somente na aparência externa por questões comerciais.

3. CARACTERÍSTICAS TÉCNICAS DO PRODUTO – (Mantidas as mesmas do produto originalmente certificado e transcritas a seguir)

3.1. Sistema de Telefone sem Cordão, com identificador de chamadas, com as seguintes características:

Faixa de frequência Potência de transmissão

Designação

de emissões Modulação

1910 MHz a 1920 MHz 0,05909 W (Base) 1M30F7E GFSK 1910 MHz a 1920 MHz 0,10703 W (Monofone) 1M29F7E GFSK - Sinalização decádica e multifrequencial.

- Conexão ao STFC através de conector RJ-11.

Observação: A diferença existe somente na aparência externa por questões comerciais, internamente são idênticos.

3.2. Nº de série: GATEXNE0001; Versão de Firmware: Não aplicável.

4. REQUERENTE E FABRICANTE

Razão Social do Requerente: AXT Telecomunicações Ltda.

Rod. BA 262 - Ilhéus / Uruçuca - Km 04 - Galpão B - Distrito Industrial - CEP: 45658-250 - Ilhéus - BA.

CNPJ: 03.987.645/0001-58 - Tel.: (11) 3304-4064

(3)

OSI Nº. 23013-M Pág.: 3 de 19

Razão Social do Fabricante: MDX Electronics, LLC

311 Goolsby Blvd - Deerfield Beach - FL 33442 - USA. Razão Social da Unidade Fabril Terceirizada:

Vtech Telecommunications Ltd.

24/F - Tai Ping Industrial Center - Block 1- 57 Ting Kok Road - Tai Po - Hong Kong.

5. REFERÊNCIAS TÉCNICAS

Resolução Nº 442 de 21 de Julho de 2006 - Regulamento para Certificação de Equipamentos de Telecomunicações Quanto aos Aspectos de Compatibilidade Eletromagnética.

Resolução Nº 473 de 27 de Julho de 2007 - Regulamento da Interface Usuário-Rede e de Terminais do Serviço Telefônico Fixo Comutado.

Resolução Nº 506 de 1º de Julho de 2008 - Regulamento Sobre Equipamentos de Radiocomunicação Restrita.

Resolução Nº 529 de 3 de Junho de 2009 - Regulamento para Certificação de Equipamentos de Telecomunicações Quanto aos Aspectos de Segurança Elétrica.

6. RELAÇÃO DE DOCUMENTOS APRESENTADOS

Guia de usuário com descritivos, instruções de operação; Esquemas Elétricos;

Fotos externas e internas;

Código de barras: - Para o modelo GATE4000: (01) 07898946904543; - Para o modelo GATE4500: (01) 07898946904581.

7. LABORATÓRIOS UTILIZADOS NOS ENSAIOS

Instituto de Pesquisas Eldorado - Laboratório de Ensaios e Testes (LET)

Av. Érico Veríssimo, S/Nº - Cidade Universitária - CEP: 13083-851 - Campinas - SP.

8. RELAÇÃO DE RELATÓRIOS DE ENSAIOS APRESENTADOS

Do Eldorado: LET-EMC-RE 1887-0254-01-C - 01.00 de 24/04/2013; LET-EMC-RE 1887-0364-01-C - 01.00 de 06/05/2013; LET-EXS-RE 1887-0254-01-C - 01.00 de 24/04/2013; LET-PEM-RE 1887-0254-01-C - 01.00 de 24/04/2013; LET-S08-RE 1887-0254-01-C - 01.00 de 23/04/2013; LET-SEG-RE 1887-0254-01-C - 01.00 de 24/04/2013; LET-TER-RE 1887-0254-01-C - 02.00 de 03/05/2013; LET-TER-RE 1887-0364-01-C - 01.00 de 07/05/2013.

(4)

OSI Nº. 23013-M Pág.: 4 de 19

9. ENSAIOS REALIZADOS E AVALIAÇÃO DOS RESULTADOS

- Legenda: C: Conforme; NC: Não Conforme; NA: Não Aplicável.

- Itens não constantes significam que não estão relacionados ao produto.

Ensaios relativos a verificação dos itens da Resolução Nº 442 de 21 de Julho de 2006

Regulamento para Certificação de Equipamentos de Telecomunicações Quanto aos Aspectos de Compatibilidade Eletromagnética.

TÍTULO II

DOS REQUISITOS DE EMISSÃO DE PERTURBAÇÕES ELETROMAGNÉTICAS Capítulo I - Da Especificação dos Requisitos de Emissão de Perturbações

Eletromagnéticas

Art. 6º

As prescrições sobre emissão de perturbações eletromagnéticas a seguir apresentadas, aplicam-se aos equipamentos indicados no inciso I, do art. 3º, considerando a classificação estabelecida nos incisos V e VI, do art. 4º.

C NC NA

-Art. 6º §1º

As emissões, a partir das portas de energia elétrica do equipamento a ser certificado devem atender aos limites apresentados na tabela 1, para equipamentos classe A, ou tabela 2, para equipamentos classe B, baseados no documento referenciado no inciso IX, do art. 2º.

C NC NA



Observação: Item 3.3 do Relatório de Ensaios LET-EMC-RE 1887-0254-01-C - 01.00, página 06.

TÍTULO III

DOS REQUISITOS DE IMUNIDADE A PERTUBAÇÕES ELETROMAGNÉTICAS Capítulo I - Da Especificação dos Requisitos de Imunidade a Perturbações

Eletromagnéticas

Art. 9º

As prescrições sobre imunidade eletromagnética a seguir apresentadas, referem-se aos equipamentos indicados no inciso II, do art. 3º, deste Regulamento sendo que para equipamentos que utilizam o espectro radioelétrico e que envolvem transmissores e/ou receptores, os ensaios envolvendo perturbações de radiofrequência radiada ou conduzida devem levar em consideração a faixa de

C NC NA

(5)

-OSI Nº. 23013-M Pág.: 5 de 19

exclusão do transmissor ou receptor e a aplicabilidade do ensaio em questão.

Art. 9º §1º

O equipamento deve ser imune a sequências de transitórios elétricos rápidos com frequência de repetição de 5 kHz, conforme as prescrições contidas no documento referenciado no inciso IV, do art. 2º, devendo atender aos níveis de perturbação da tabela 5.

C NC NA



Art. 9º §2º

O equipamento deve ser imune a perturbação de radiofrequência aplicada em modo comum nas portas de energia elétrica e de telecomunicações, constituída por um sinal senoidal modulado em 80% por um tom de 1 kHz conforme prescrições contidas na referência do inciso VI, do art. 2º, na faixa de frequência entre 150 kHz e 80 MHz e com os níveis ajustados com base nos valores especificados na tabela 6.

C NC NA



Art. 9º §3º

O equipamento deve ser imune a perturbações de radiofrequência irradiadas nas faixas de 80 MHz a 1 GHz e 1,4 GHz a 2,0 GHz. As características do sinal perturbador, constituído de um sinal senoidal modulado com um tom de 1 kHz, devem obedecer as prescrições contidas no documento referenciado no inciso III, do art. 2º, adotando-se os valores especificados na tabela 7, a seguir, para ajuste do sinal perturbador.

C NC NA



Art. 9º §4º

O equipamento deve ser imune a descargas eletrostáticas com as características descritas no documento referenciado no inciso II, do art. 2º, adotando-se os níveis especificados na tabela 8.

C NC NA



Art. 9º §5º

O equipamento deve ser imune a surtos cujas características atendam às prescrições contidas no documento referenciado no inciso V, do art. 2º, devendo-se aplicar os níveis de ensaio de imunidade a surtos especificados na tabela 9.

C NC NA



(6)

OSI Nº. 23013-M Pág.: 6 de 19

Art. 9º §6º

Equipamentos alimentados pela rede elétrica, devem ser imunes a reduções e interrupções da tensão da rede, conforme descrito no documento referenciado no inciso VII, do art. 2º, com os níveis especificados na tabela 10.

C NC NA



TÍTULO IV

DOS REQUISITOS DE RESISTIBILIDADE A PERTURBAÇÕES ELETROMAGNÉTICAS Capítulo I - Da Especificação dos Requisitos de Resistibilidade

Art. 13

O equipamento a ser certificado deve suportar a aplicação de perturbações eletromagnéticas nas suas portas de telecomunicações e de energia elétrica, cujas intensidades máximas são especificadas a seguir. Após a aplicação das perturbações, o equipamento a ser certificado deve apresentar funcionamento normal, de acordo com suas especificações.

C NC NA

-Art. 13 §1º

O equipamento a ser certificado deve suportar a aplicação de perturbações eletromagnéticas de 1500 V de pico (tensão de circuito aberto) nas portas externas de telecomunicações. Estas perturbações devem ser produzidas pelo gerador descrito no art. 16, parágrafo 1º, e aplicadas segundo as condições descritas nos artigos 14 e 15. Exemplo de porta externa de telecomunicações: porta para conexão com par metálico do STFC.

C NC NA



Art. 13 §3º

O equipamento a ser certificado deve suportar a aplicação de perturbações eletromagnéticas de 600 V eficazes (tensão de circuito aberto) nas portas externas de telecomunicações. Estas perturbações devem ser produzidas pelo gerador descrito no art. 16, parágrafo 3º e aplicadas segundo as condições descritas nos artigos 14 e 15. Exemplo de porta externa de telecomunicações: porta para conexão com par metálico do STFC.

C NC NA



Art. 13 §4º

O equipamento a ser certificado deve suportar a aplicação de perturbações eletromagnéticas nas portas externas de energia elétrica. A tensão de circuito aberto do gerador deve ser de 4000 V de pico para as perturbações aplicadas em modo comum e 2000 V de pico para as perturbações aplicadas em modo diferencial.

C NC NA

(7)

OSI Nº. 23013-M Pág.: 7 de 19

Estas perturbações devem ser produzidas pelo gerador descrito no art. 16, parágrafo 4º e aplicadas segundo as condições descritas nos artigos 14 e 15.

Ensaios relativos a verificação dos itens da Resolução N° 473 de 27 de Julho de 2007

Regulamento da Interface Usuário – Rede e de Terminais do Serviço Telefônico Fixo Comutado.

TÍTULO III

DOS REQUISITOS PARA CERTIFICAÇÃO DOS TERMINAIS COM INTERFACE ANALÓGICA COM O STFC

Capítulo I - Dos Requisitos Comuns a Todos os Terminais Seção II - Dos Requisitos de Conexão

Art. 26

Os terminais devem se interligar ao STFC através de um conector fêmea miniatura de 6 posições padronizado pela própria resolução.

C NC NA

-Art. 26

§ 1º Os terminais do conector devem seguir a disposição estabelecida na resolução.

C NC NA



Observação: Item 4.1 do Relatório de Ensaios LET-TER-RE 1887-0254-01-C - 02.00, página 06.

Art. 26 § 2º

Os terminais que não tenham conector do tipo descrito neste artigo devem ser fornecidos com cabo adaptador que possibilite a realização da conversão da sua interface de saída para a especificada neste artigo.

C NC NA



Observação: Os terminais do conector do sistema de ramal sem fio seguem a disposição da Tabela 5.

Seção III - Dos Requisitos de Sinalização

Art. 27

A sinalização decádica emitida pelo terminal deve ser composta de um trem de pulsos que interrompa a corrente circulante na linha telefônica, em um número de vezes igual ao dígito acionado, sendo que o dígito zero corresponde a 10 pulsos.

C NC NA

(8)

-OSI Nº. 23013-M Pág.: 8 de 19

Art. 27 Parágrafo

único

As características do sinal devem satisfazer a Tabela 4, sendo que para terminal de voz, o nível médio na cápsula receptora durante o envio do trem de pulsos, deve ser audível.

C NC NA



Art. 28

A sinalização multifreqüencial. Verificados: Frequência e nível de tons, tempos de presença e ausência de sinal, emissões espúrias, atenuação de sinal de voz em conformidade com o que é estabelecido na resolução.

C NC NA



Seção IV - Dos Requisitos Elétricos

Art. 29

O terminal deve operar corretamente quando alimentado pela linha telefônica conforme especificado no Art. 17, independentemente da polaridade da linha, e com linhas de até 840 Ω de resistência de enlace.

C NC NA



Art. 30

O terminal deve atender os seguintes limites de resistência em corrente contínua:

I – com o enlace fechado, a resistência deve ser menor ou igual a 400 Ω, medida na condição de corrente de enlace de 20 mA e na máxima corrente de enlace possível. Este item não é aplicável ao terminal que tenha a função exclusiva de identificar o acesso chamador;

C NC NA



Observações:

Item 4.5 do Relatório de Ensaios LET-TER-RE 1887-0254-01-C - 02.00, página 17. Item 4.1 do Relatório de Ensaios LET-PEM-RE 1887-0254-01-C - 01.00, página 04.

Art. 30 II – com o enlace aberto, a resistência deve ser maior ou igual a 0,1 MΩ, quando o terminal for alimentado com tensão de 48 V.

C NC NA



Observações:

Item 4.6 do Relatório de Ensaios LET-TER-RE 1887-0254-01-C - 02.00, página 18. Item 4.2 do Relatório de Ensaios LET-PEM-RE 1887-0254-01-C - 01.00, página 05.

Art. 31

Na condição de enlace aberto, o terminal deve atender os limites de impedância nas condições conforme estabelecido na resolução.

C NC NA



Observação: Item 4.7 do Relatório de Ensaios LET-TER-RE 1887-0254-01-C - 02.00, página 19.

(9)

OSI Nº. 23013-M Pág.: 9 de 19

Art. 32 Balanceamento Longitudinal do terminal, nas condições _{de enlace aberto e fechado.} C NC NA



Observações:

Art. 33

A Perda de Retorno do terminal, em relação a 600 Ω na faixa de 300 Hz a 3400 Hz, com corrente de enlace variando entre 20 mA e a máxima corrente de enlace possível.

C NC NA



Art. 34 Ruído Psofométrico produzido pelo terminal, nas _{condições de enlace fechado, sem transmitir sinal.}

C NC NA



Observações:

Capítulo II - Dos Requisitos Específicos dos Terminais de Voz Seção I - Dos Requisitos de Sinalização

Art. 37

O aviso sonoro para o terminal de voz deve ser acionado quando este for submetido a um sinal de chamada conforme especificado no Art. 11, para linhas de 0 a 3 km, com até 4 terminais conectados à linha do assinante.

C NC NA



Art. 38

O pulso da facilidade de retomada do sinal de discar ou marcar, quando existente, deve corresponder a uma abertura de enlace por um período de 270 ± 50 ms. Durante a abertura do enlace, a corrente circulante deve ser menor ou igual a 1 mA.

C NC NA



Seção II - Dos Requisitos Eletroacústicos

Art. 40

O terminal de voz deve atender às seguintes características de Índice de Sonoridade:

I – o Índice de Sonoridade de Emissão deve estar entre +3 dB e +14 dB, para linha de comprimento entre 0 km e

C NC NA

(10)

OSI Nº. 23013-M Pág.: 10 de 19

3 km;

Art. 40 II – o Índice de Sonoridade de Recepção deve estar entre -10 dB e +1 dB, para linha de comprimento entre 0 km e 3 km;

C NC NA



Art. 40

III – o Índice de Sonoridade de Efeito Local de Mascaramento deve ser maior ou igual a +7 dB, para comprimento de linha de 0 km e 3 km.

C NC NA



Art. 41

O terminal de voz deve atender às seguintes características de resposta em frequência, para linha de assinante de 0 km:

I – a curva de resposta em frequência de emissão deve enquadrar-se dentro dos limites da Figura 2;

C NC NA



Art. 41 II – a curva de resposta em frequência de recepção deve enquadrar-se dentro dos limites da Figura 3, medida com ouvido artificial especificado na norma IEC-318.

C NC NA



Art. 42

A distorção harmônica total, medida para freqüências fundamentais na faixa de 300 Hz a 3400 Hz com linha de 3 km, deve estar:

I – na emissão: pelo menos 25 dB abaixo do nível da componente fundamental, medida nos terminais do terminal de voz, com estímulo acústico de -4,7 dB Pa no ponto de referência da boca;

C NC NA



Art. 42

II – na recepção: pelo menos 30 dB abaixo do nível da componente fundamental, com estímulo elétrico de -18 dB V nos terminais do terminal de voz.

C NC NA



(11)

OSI Nº. 23013-M Pág.: 11 de 19

Art. 43

O terminal de voz deve atender às seguintes características de ruído:

I – a potência de ruído de emissão, medida nos terminais do terminal de voz, com o monofone fora do gancho e sem sinal acústico proveniente da cápsula emissora, deve ser menor ou igual a -64 dBmp, quando medida com corrente de enlace variando entre 20 mA e a máxima corrente de enlace possível;

C NC NA



Art. 43

II – a potência de ruído de recepção, medida com um ouvido artificial acoplado à cápsula de recepção, com o monofone fora do gancho e sem sinal acústico proveniente da cápsula emissora, deve ser menor ou igual a -49 dB Pa(A), quando medida com corrente de enlace variando entre 20 mA e a máxima corrente de enlace possível.

C NC NA



Art. 44

O terminal de voz deve atender às seguintes características de linearidade:

I – para um estímulo acústico de -4,7 dB Pa, no ponto de referência da boca, com variação de ±10 dB, a resposta elétrica deve variar na mesma proporção (±10 dB), com tolerância de ±1 dB para a média e ±1,5 dB para medição em frequências individuais na faixa de 300 Hz a 3400 Hz;

C NC NA



Art. 44

II – para um estímulo elétrico de -18 dB V nos terminais do terminal de voz, com variação de ±10 dB, a resposta acústica deve variar na mesma proporção (±10 dB), com tolerância de ±1 Db para a média e ±1,5 dB para medição em frequências individuais na faixa de 300 Hz a 3400 Hz.

C NC NA



Art. 45

O nível de intensidade sonora produzido pelo aviso sonoro do terminal de voz, quando submetido a um sinal de 70 Vef e 25 Hz, deve ser maior ou igual a 70 dB SPL(A), medido a um metro do terminal de voz.

C NC NA



(12)

OSI Nº. 23013-M Pág.: 12 de 19

Seção III - Dos Requisitos Funcionais

Art. 46

O terminal de voz deve possibilitar o ajuste contínuo, ou com pelo menos 2 níveis distintos, do nível de intensidade sonora gerado pelo aviso sonoro.

C NC NA



Art. 47 O terminal de voz deve possibilitar sinalização de linha decádica ou multifrequencial, especificadas nos Art. 27 e Art. 28 deste Regulamento.

C NC NA



Art. 48 O terminal de voz deve possuir teclado, com a disposição física das teclas conforme a Figura 4.

C NC NA



Capítulo IV - Dos Requisitos Específicos para Terminal Identificador do Acesso Chamador

Art. 64

O terminal que possua a função de identificação do acesso chamador por meio de sinais multifreqüenciais (DTMF), deve operar de acordo com as seguintes características de sinalização:

I – a identificação do acesso chamador será feita conforme a Tabela 3;

C NC NA



Observações:

Item 4.26 do Relatório de Ensaios LET-TER-RE 1887-0254-01-C - 02.00, página 45. Item 4.27 do Relatório de Ensaios LET-TER-RE 1887-0254-01-C - 02.00, página 46. Item 4.28 do Relatório de Ensaios LET-TER-RE 1887-0254-01-C - 02.00, página 47. Item 4.29 do Relatório de Ensaios LET-TER-RE 1887-0254-01-C - 02.00, página 49.

Art. 64 II – o terminal deve identificar corretamente sinais com nível de potência na faixa de -3 a -25 dBm (medido sobre uma impedância de 600 Ω);

C NC NA



Art. 64

III – o terminal não deve identificar sinais com nível de potência inferior a -50 dBm (medido sobre uma impedância de 600 Ω);

C NC NA



(13)

OSI Nº. 23013-M Pág.: 13 de 19

página 52.

Art. 64 IV – o terminal deve operar de acordo com seqüência de _{sinais DTMF definida na Tabela 6;} C NC NA



Art. 64 V – o terminal deve reconhecer a categoria do acesso _{chamador de acordo com a Tabela 7.} C NC NA



Ensaios relativos a verificação dos itens da Resolução N° 506 de 1º de Julho de 2008

Regulamento Sobre Equipamentos de Radiocomunicação de Radiação Restrita.

Capítulo III - Das Condições Específicas de Uso Seção VIII - Sistemas de Ramal sem Fio de CPCT

Art. 34 Nas seguintes faixas de frequências: C NC NA

-Art. 34 I – faixa 864-868 MHz, de acordo com a canalização descrita na Tabela XI;

C NC NA



Observação: Item 4.3 do Relatório de Ensaios LET-S08-RE 1887-0254-01-C - 01.00, página 10.

Art. 34 II – faixa 944-948 MHz na canalização descrita na Tabela XII; que 125 mW;

C NC NA



Art. 34

III – faixa 1.910-1.920 MHz para a qual não é definida uma canalização, e não são admitidos Sistemas de Ramal sem Fio de CPCT que operem em canalização com espaçamento entre portadoras superior a 2 MHz.

C NC NA



(14)

OSI Nº. 23013-M Pág.: 14 de 19

Art. 35 A potência de pico máxima na saída do transmissor deve _{estar limitada a 250 mW.} C NC NA

-Art. 35

Sistemas que façam uso de antenas com ganho superior a 2 dBi devem ter a potência máxima na saída do transmissor reduzida pela correspondente quantidade em dB que o ganho da antena exceder a 2 dBi.

C NC NA



Art. 36

A largura de faixa ocupada pelo canal deve ser a menor possível com o objetivo de reduzir interferências entre canais adjacentes e não poderá ser superior aos limites estabelecidos na Tabela XIII.

C NC NA



Art. 37

Os Sistemas de Ramal sem Fio de CPCT, operando de acordo com o estabelecido neste artigo, poderão ter acesso a qualquer um dos canais da faixa específica em que esteja operando, conforme art. 34, devendo, no entanto, usar duplexação por divisão no tempo (TDD), devendo incorporar mecanismo de seleção dinâmica de canal, que permita que, mesmo durante a conversação, os canais ocupados sejam monitorados e efetuada troca, caso haja canal em melhores condições do que aquele em uso.

C NC NA



Ensaios relativos a verificação dos itens da Resolução N° 529 de 3 de Junho de 2009

Regulamento para Certificação de Equipamentos de Telecomunicações Quanto aos Aspectos de Segurança Elétrica.

TÍTULO II

DA PROTEÇÃO CONTRA CHOQUE ACÚSTICO

Capítulo I - Dos Requisitos de Proteção Contra Choque Acústico

Art. 6º

Quando em operação normal ou quando submetido a perturbações eletromagnéticas transitórias nos seus terminais, o equipamento a ser certificado não deve produzir pressão acústica transitória superior a 135 dBA de pico, relativos a 20 mPa.

C NC NA

(15)

-OSI Nº. 23013-M Pág.: 15 de 19

Art. 6º §1º

Na simulação de operação normal do equipamento a ser certificado devem ser verificadas as operações que possam produzir impulso acústico.

C NC NA



Observação: Item 4.1 do Relatório de Ensaios LET-SEG-RE 1887-0254-01-C - 01.00, página 04.

Art. 6º §2º

Na simulação de perturbações eletromagnéticas transitórias, os terminais de telecomunicações devem ser submetidos a perturbações com forma de onda 10/700 ms e tensão de pico de 1,5 kV, conforme descrito no documento referenciado no inciso IV do Art. 2º.

C NC NA



Art. 7º

Quando em operação normal ou quando submetido a perturbações eletromagnéticas em regime permanente nos seus terminais, o equipamento a ser certificado não deve produzir uma pressão acústica, em regime permanente, superior a 125 dBA, relativos a 20 mPa, conforme definido no inciso I do Art. 4º.

C NC NA

-Art. 7º §1º

Na simulação de operação normal do equipamento a ser certificado devem ser verificadas as condições nas quais o equipamento possa gerar tons, observando-se o seguinte:

I - tons ou outros sinais, limitados a 0,5 s, devem ser tratados como transitórios, segundo os critérios dispostos no Art. 6°;

II - sinais repetitivos, como os gerados por envio automático por tons, devem ser avaliados como sinais de regime permanente, segundo os critérios dispostos no “caput” deste artigo. Neste caso, ajustar o medidor de som para uma leitura média.

C NC NA



Art. 7º §2º

Na simulação de perturbações eletromagnéticas em regime permanente nos terminais de telecomunicações ligados à rede externa, o equipamento a ser certificado deve ser submetido a uma tensão senoidal de frequência (1000 ± 20) Hz e amplitude de (10 ± 0,5) Vef.

C NC NA



(16)

OSI Nº. 23013-M Pág.: 16 de 19

TÍTULO III

DA PROTEÇÃO CONTRA RISCO DE INCÊNDIO

Capítulo I - Dos Requisitos de Proteção Contra Risco de Incêndio

Art. 9º

Quando submetido à aplicação de uma tensão de 230 Vef (60 Hz) entre um terminal de telecomunicações correspondente à rede externa e o terminal de aterramento, o equipamento a ser certificado não deve apresentar risco de incêndio.

C NC NA



TÍTULO IV

DA PROTEÇÃO CONTRA CHOQUE ELÉTRICO EM CONDIÇÕES NORMAIS Capítulo I - Dos Requisitos de Proteção Contra Choque Elétrico em Condições

Normais

Art. 11

Estando o equipamento a ser certificado energizado em condições normais (tensão nominal), todas as suas partes acessíveis devem apresentar valor máximo de corrente de fuga conforme a Tabela 2.

C NC NA



TÍTULO V

DA PROTEÇÃO CONTRA CHOQUE ELÉTRICO EM CONDIÇÃO DE SOBRETENSÃO NA PORTA EXTERNA DE TELECOMUNICAÇÕES

Capítulo I - Dos Requisitos de Proteção Contra Choque Elétrico em Condições de Sobretensão na Porta Externa de Telecomunicações

Art. 14

Quando aplicadas as sobretensões especificadas na Tabela 3 na porta externa de telecomunicações, a corrente de fuga medida para qualquer configuração deve ser inferior 10 (dez) mAef.

C NC NA



(17)

OSI Nº. 23013-M Pág.: 17 de 19

TÍTULO VI

DA PROTEÇÃO CONTRA CHOQUE ELÉTRICO EM CONDIÇÃO DE SOBRETENSÃO NA PORTA EXTERNA DE ENERGIA ELÉTRICA

Capítulo I - Dos Requisitos de Proteção Contra Choque Elétrico em Condições de Sobretensão na Porta Externa de Energia Elétrica

Art. 19

Quando aplicada a sobretensão de (1.500 ± 75) VCA na porta externa de energia elétrica, a corrente de fuga medida para qualquer configuração deve ser inferior 10 (dez) mAef. C NC NA

-Art. 19 Parágrafo único

Opcionalmente, este ensaio pode ser realizado em corrente contínua, quando deve ser aplicada uma sobretensão de (2.120 ± 106) VCC. Quando existir(em) capacitor(es) em paralelo com o isolamento sob teste, deve-se dar preferência para o uso de corrente contínua.

C NC NA



TÍTULO VII

DA PROTEÇÃO CONTRA AQUECIMENTO EXCESSIVO

Capítulo I - Dos Requisitos de Proteção Contra Aquecimento Excessivo

Art. 23

A elevação de temperatura em relação ao ambiente, de qualquer parte externa do equipamento a ser certificado acessível ao homem, não deve exceder os limites da Tabela 4.

C NC NA



10. REGISTRO DE OCORRÊNCIAS

10.1. No relatório LET-EMC-RE 1887-0254-01-C - 01.00, item 4.6 consta não conformidade na imunidade a descargas eletrostáticas com as características descritas no documento referenciado no inciso II, do art. 2º.

10.2. No relatório LET-TER-RE 1887-0254-01-C - 02.00, item 4.22 consta não conformidade no nível de intensidade sonora produzido pelo aviso sonoro do terminal de voz.

11. AÇÕES CORRETIVAS

11.1. Foram enviadas novas amostras, idênticas as anteriores, para reteste, conforme declaração do Fabricante.

(18)

OSI Nº. 23013-M Pág.: 18 de 19

12. COMENTÁRIOS ADICIONAIS

12.1. O laboratório selecionado, por livre iniciativa do requerente, envolvidos na realização dos ensaios de segurança elétrica, compatibilidade eletromagnética, interface usuário-rede e de radiocomunicação restrita, é acreditado.

12.2. O produto sofreu modificação no traçado da placa de circuito impresso, bem como seus componentes e circuito elétrico, em relação ao produto originalmente certificado. 12.3. O “Sistema da Qualidade” da Unidade Fabril Terceirizada é certificado pelo Det Norske Veritas, através do certificado nº 05256-2003-AQ-HOC-ANAB, em 11 de Março de 2012, com validade até 11 de Março de 2015, para o padrão ISO 9001:2008 e para o seguinte escopo: “Projeto e fabricação de telefones sem fio, telefones com fio, monitor de bebê e IAD (Dispositivo de Acesso Integrado)”.

12.4. Ensaio de SAR não aplicável: o equipamento possui potência medida emitida em um tempo médio de 6 (seis) minutos é igual ou menor que 20 mW e o pico de potência emitida é menor que 2 W.

13. LAUDO CONCLUSIVO

O produto atende aos requisitos técnicos constantes dos documentos aplicáveis da ANATEL e considerado tecnicamente em conformidade com os regulamentos estabelecidos.

14. HISTÓRICO DE REVISÕES

14.1. O produto não possui revisões.

15. ASSINATURA DOS RESPONSÁVEIS PELA ANÁLISE

Eng. Analista: Eng. Adriano Pereira Barbosa

CPF: 994.382.406-91 – CREA-MG: 79133/D

ART 14201200000000850558 – Número de Controle 50 de 23/11/2012.

Acompanhado pelo Eng. de Telecomunicações: Francismar Rodolfo Diniz Fonseca. CPF: 012.385.466-09 – CREA-MG: 112896/D.

(19)

OSI Nº. 23013-M Pág.: 19 de 19

Processo revisado pela Eng. de Telecomunicações: Sabrina Castro Athayde. CPF: 044.949.836-08 – CREA-MG: 109407/D.

Belo Horizonte, MG 14 de Maio de 2013.
