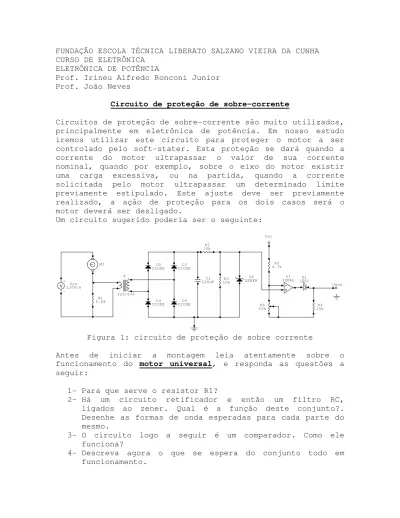

FUNDAÇÃO ESCOLA TÉCNICA LIBERATO SALZANO VIEIRA DA CUNHA CURSO DE ELETRÔNICA
ELETRÔNICA DE POTÊNCIA
Prof. Irineu Alfredo Ronconi Junior Prof. João Neves
Circuito de proteção de sobre-corrente
Circuitos de proteção de sobre-corrente são muito utilizados, principalmente em eletrônica de potência. Em nosso estudo iremos utilizar este circuito para proteger o motor a ser controlado pelo soft-stater. Esta proteção se dará quando a corrente do motor ultrapassar o valor de sua corrente nominal, quando por exemplo, sobre o eixo do motor existir uma carga excessiva, ou na partida, quando a corrente solicitada pelo motor ultrapassar um determinado limite previamente estipulado. Este ajuste deve ser previamente realizado, a ação de proteção para os dois casos será o motor deverá ser desligado.
Um circuito sugerido poderia ser o seguinte:
+ -Uca 220Vca M1 R1 0.68 R2 10k R3 10k R4 10k R5 4.7k R6 10k U1 IDEAL LED1D1 D2
DIODE DIODED3
D4
DIODE DIODED5 C1 220uF D6 ZENER Uaus Ucc T 220/6+6
Figura 1: circuito de proteção de sobre corrente
Antes de iniciar a montagem leia atentamente sobre o funcionamento do motor universal, e responda as questões a
seguir:
1- Para que serve o resistor R1?
2- Há um circuito retificador e então um filtro RC, ligados ao zener. Qual é a função deste conjunto?. Desenhe as formas de onda esperadas para cada parte do mesmo.
3- O circuito logo a seguir é um comparador. Como ele funciona?
5- Como o circuito seria acoplado ao TCA para o controle do motor, juntamente com o circuito de partida lenta sugerido na prática anterior?
6- Sugira alternativa para a amostragem da corrente que não seja um resistor? Quais as vantagens e desvantagens de cada uma?
