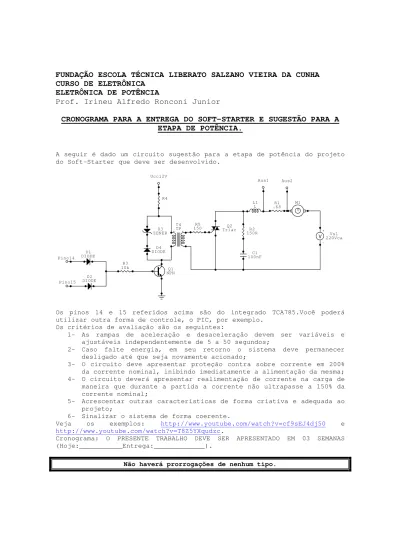

FUNDAÇÃO ESCOLA TÉCNICA LIBERATO SALZANO VIEIRA DA CUNHA
CURSO DE ELETRÔNICA
ELETRÔNICA DE POTÊNCIA
Prof. Irineu Alfredo Ronconi Junior
CRONOGRAMA PARA A ENTREGA DO SOFT-STARTER E SUGESTÃO PARA A
ETAPA DE POTÊNCIA.
A seguir é dado um circuito sugestão para a etapa de potência do projeto do Soft-Starter que deve ser desenvolvido.
R1 .68
R2 150R
M1 L1
L
C1 100nF Q2
Triac +
-Vs1 220Vca Aus1 Aus2
R5 150 R4
T4 TP
D4 DIODE
D3 ZENER Ucc12V
Q1 NPN
Pino15 Pino14
D2 DIODE
D1 DIODE
R3 10k
Os pinos 14 e 15 referidos acima são do integrado TCA785.Você poderá utilizar outra forma de controle, o PIC, por exemplo.
Os critérios de avaliação são os seguintes:
1- As rampas de aceleração e desaceleração devem ser variáveis e ajustáveis independentemente de 5 a 50 segundos;
2- Caso falte energia, em seu retorno o sistema deve permanecer desligado até que seja novamente acionado;
3- O circuito deve apresentar proteção contra sobre corrente em 200% da corrente nominal, inibindo imediatamente a alimentação da mesma; 4- O circuito deverá apresentar realimentação de corrente na carga de maneira que durante a partida a corrente não ultrapasse a 150% da corrente nominal;
5- Acrescentar outras características de forma criativa e adequada ao projeto;
6- Sinalizar o sistema de forma coerente.
Veja os exemplos: http://www.youtube.com/watch?v=cf9sEJ4dj50 e
http://www.youtube.com/watch?v=T8Z5YXqudzc.
Cronograma: O PRESENTE TRABALHO DEVE SER APRESENTADO EM 03 SEMANAS (Hoje:___________Entrega:_____________).
