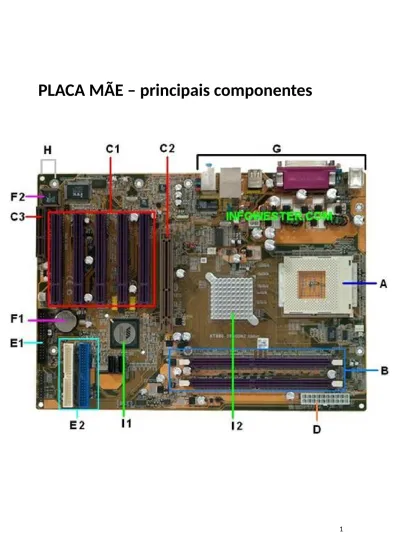

Item A
Local onde o processador deve ser conectado. Conhecido como socket.
Item B
Mostra os encaixes existentes para a memória RAM.
Tanto as memórias DDR (Double
Data Rate) quanto SDR (Simple Data Rate) usadas nas placas-mãe são
DIMM.
DIMM significa "dual inline memory
module" (Módulo de Memória em
Item C
Slots de expansão
São os barramentos para conectar dispositivos plug and play.
Item C1
PCI (Peripheral Component
Interconnect)
- Criado pela Intel em 1992 na mesma época em que desenvolvia o processador Pentium. - O barramento PCI veio para substituir o
- Capacidade de transferência 32 bits ou 64 bits nas frequências de 33MHz ou 66 MHz. 32 bits 33MHz 132MiBps
64 bits 33MHz 264MiBps
64 bits 66MHz 528MiBps
- Possui recurso Plug and Play, configura IRQ, DMA e I/O do dispositivo automaticamente.
- O barramento PCI é compartilhado por todos os periféricos conectados a ele, tendo um
limite de cinco dispositivos compartilhando o
mesmo barramento.
placas de vídeo antigas, adaptadores USB, placas de áudio, adaptadores seriais e paralelos.
PCI
Item C2
AGP (Accelerated Graphics Port)
Criado pela Intel em 1996. Tem a função de acelerar o processamento de imagens 3D (terceira dimensão).
A primeira versão do AGP, agora chamada AGP 1x, usa um barramento de 32-bits operando a 66 MHz. Isto resulta em uma máxima
AGP
Tecnicamente falando o AGP não é um barramento, já que apenas um dispositivo é conectado nele: a placa de vídeo. É mais uma conexão ponto-a-ponto de alto desempenho usado apenas por placas de vídeo.
O AGP 8X é uma versão recente do barramento AGP, que apesar de manter a frequência de
operação de 66 Mhz passou a ser capaz de realizar 8 transferências por ciclo, atingindo uma taxa de
2133 MB/s. Tem uma característica especial que é a utilização da memória RAM compartilhada como memória de vídeo.
PCI-Express (PCIe ou PCI-Ex)
Introduzido pela empresa Intel em 2004, o PCI-Express foi concebido para substituir os
padrões AGP e PCI.
Sua velocidade vai de 1x até 32x, mesmo a
versão 1x consegue ser seis vezes mais rápido que o PCI tradicional.
A tecnologia utilizada no PCI-Ex conta com um
seriais ("caminhos" também chamados de lanes) para transferência de dados.
Cada lane pode ser bidirecional, isto é, recebe
e envia dados (250 MB/s) em ambas direções
simultaneamente.
A contagem dos caminhos é escrita com um sufixo "x", por exemplo, 1x para um único caminho e 16x para uma placa de dezesseis caminhos.
Trinta e dois caminhos de 250 MB/s (PCIe 1.1) apresenta uma taxa máxima de transferência de 8 GB/s (250 MB/s multiplicado por 32x, ou seja, 8 bilhões de bytes por segundo) em cada sentido.
Item C3
CNR (Communications Network
Riser)
Placa de som e placa de modem
item D
Mostra o local onde se deve
encaixar o cabo da fonte que leva energia elétrica à placa-mãe.
A fonte de alimentação serve para transformar a energia elétrica sob a forma de corrente alternada (CA) da rede em uma energia elétrica de
corrente contínua, mais adequada para alimentar cargas que precisem de
energia CC.
O item E2 mostra as entradas
Electronics) onde devem ser
encaixados os cabos que ligam HDs e unidades de CD/DVD à placa-mãe. Esses cabos, chamados de "flat
cables", podem ser de 40 vias ou 80 vias.
Item E1 entrada de FDD.
Existe também, um tipo de HD que não segue o padrão IDE, mas sim o
SATA (Serial ATA), como mostra a
item F2 aponta para o chip
Flash-ROM e o F1, para a bateria que o
alimenta.
Esse chip contém um pequeno
software chamado BIOS (Basic Input
Output System).
- É o sistema responsável pelas atividades “básicas”, ou
“corriqueiras” do computador.
- Não existe computador sem BIOS e se ele parar de funcionar, o PC
também para.
- O BIOS é um programa
são executadas do momento em
que você liga seu PC até o momento em que seu Windows começa a ser carregado.
- O BIOS inicia uma varredura para detectar todos os itens de hardware conectados ao seu PC.
- Após todo o hardware ser
detectado, as informações são salvas na memória do BIOS para que não precise fazer a detecção cada vez que o PC for ligado.
- Feita a detecção, o BIOS parte para o BOOT.
Quando você instala o sistema
operacional, algumas informações são gravadas no primeiro setor de memória do seu disco rígido. Estas informações são transferidas pelo BIOS, durante o BOOT, para a sua memória RAM (Memória temporária do computador). Assim o BIOS
termina sua tarefa e começa o trabalho do sistema operacional, que é iniciado a partir das
informações gravadas na memória RAM.
- Para garantir sua integridade, o
BIOS fica gravado dentro de um chip com uma memória ROM, ou
Memória Somente de Leitura. - Não é possível alterar suas características centrais.
- No máximo é possível entrar em sua interface gráfica e alterar as opções que ela permite.
- É possível atualizar a versão de seu BIOS para que ele detecte
hardware mais recente.
O item G aponta para a parte onde ficam localizadas as entradas para a conexão do mouse (tanto serial,
quanto PS/2), teclado, portas USB, porta paralela (usada
principalmente por impressoras), além de outros que são
O item H - Furos de encaixe -
Para evitar danos, a placa-mãe deve ser devidamente presa ao gabinete.
O item I – Chipset - O chipset é um chip responsável pelo controle de uma série de itens da placa-mãe, como acesso à memória,
barramentos e outros.
Principalmente nas placas-mãe atuais, é bastante comum que existam dois chips para esses
controles: Ponte Sul (I1) e Ponte
Norte (I2):
Ponte Sul (South Bridge): este geralmente é responsável pelo
e saída, como as interfaces IDE ou SATA. Placas-mãe que possuem som onboard podem incluir o controle
desse dispositivo também na Ponte Sul;
Ponte Norte (North Bridge): este chip faz um trabalho "mais pesado" e, por isso, geralmente requer um dissipador de calor para não
esquentar muito. Cabe à Ponte
Norte as tarefas de controle do FSB
(Front Side Bus - velocidade na qual
BARRAMENTOS
Para que isso seja possível é necessário um componente físico com um meio onde os
pulsos possam trafegar. Esse meio é chamado BARRAMENTO ou BUS.
O BARRAMENTO mais comum é o denominado local, ele permite a comunicação entre
O BARRAMENTO local é o mais rápido, sendo compostos por outros 03 tipos de
BARRAMENTOS:
- BARRAMENTO de dados
Barramento de Dados:
É por onde os dados são transmitidos, ou seja, enviando e recebendo dados
simultaneamente. O Barramento de Dados é bidirecional, isto é, pode transmitir em ambas as direções.
Barramento de Controle:
Barramento de Endereço:
É através dele que é feito o endereçamento a memória, sendo um barramento unidirecional, ou seja, só realiza uma única operação por vez.
Criando uma analogia.
Um prestador de serviço com o objetivo de entregar um documento em determinado endereço.
O barramento de dados é o local por onde veículo (comunicação dos dados –
informações) que está levando esse
uma rodovia ou uma avenida. Sempre com sentido bidirecional, ou seja, trafegando em sentidos opostos ao mesmo tempo.
O barramento de endereço indica onde o
documento ( informação / dados) deverá ser entregue. Não necessariamente deverá ficar no lugar, podendo ser mostrada, colhida a
assinatura e retornada (gravada ou lida). Essa informação é entregue num sentido
unidirecional.
O barramento de controle é o radar das vias. É ele quem controla a velocidade da entrega
