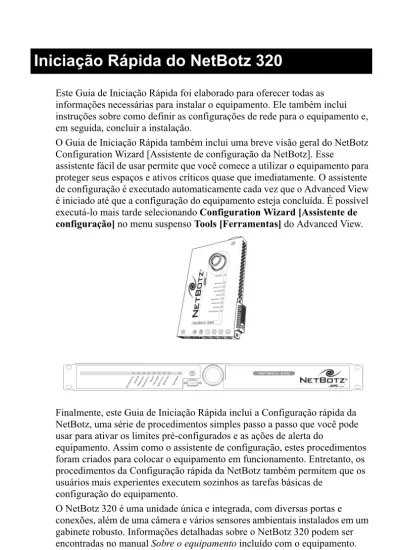

Iniciação Rápida do NetBotz 320

(1)

Iniciação Rápida do NetBotz 320

Este Guia de Iniciação Rápida foi elaborado para oferecer todas as informações necessárias para instalar o equipamento. Ele também inclui instruções sobre como definir as configurações de rede para o equipamento e, em seguida, concluir a instalação.

O Guia de Iniciação Rápida também inclui uma breve visão geral do NetBotz Configuration Wizard [Assistente de configuração da NetBotz]. Esse

assistente fácil de usar permite que você comece a utilizar o equipamento para proteger seus espaços e ativos críticos quase que imediatamente. O assistente de configuração é executado automaticamente cada vez que o Advanced View é iniciado até que a configuração do equipamento esteja concluída. É possível executá-lo mais tarde selecionando Configuration Wizard [Assistente de

configuração] no menu suspenso Tools [Ferramentas] do Advanced View.

Finalmente, este Guia de Iniciação Rápida inclui a Configuração rápida da NetBotz, uma série de procedimentos simples passo a passo que você pode usar para ativar os limites pré-configurados e as ações de alerta do

equipamento. Assim como o assistente de configuração, estes procedimentos foram criados para colocar o equipamento em funcionamento. Entretanto, os procedimentos da Configuração rápida da NetBotz também permitem que os usuários mais experientes executem sozinhos as tarefas básicas de

configuração do equipamento.

O NetBotz 320 é uma unidade única e integrada, com diversas portas e conexões, além de uma câmera e vários sensores ambientais instalados em um gabinete robusto. Informações detalhadas sobre o NetBotz 320 podem ser encontradas no manual Sobre o equipamento incluído com o equipamento.

(2)

2 Iniciação Rápida do NetBotz 320

Iniciação Rápida do NetBotz 320

Sobre este Guia de Iniciação Rápida

As instruções fornecidas nesta Iniciação Rápida oferecem breves instruções passo a passo para instalações típicas do equipamento. Para obter informações sobre o equipamento e instruções de instalação mais detalhadas, consulte o manual Sobre o equipamento.

Definir as configurações de rede do

equipamento

Antes de instalar o equipamento, você deve primeiro definir as configurações de rede do equipamento. Por padrão, o equipamento está configurado para obter suas configurações de rede utilizando DHCP. Opcionalmente, você pode usar o utilitário Serial Configuration para especificar as configurações de rede (inclusive endereço IP, endereço de gateway, máscara de sub-rede, nome do host, proxy NAT e configurações de velocidade e duplex) que serão utilizadas pelo equipamento.

Obtenção das configurações de rede utilizando DHCP

Por padrão, o equipamento é configurado para tentar obter suas configurações de rede utilizando DHCP. Quando você conecta à rede e liga o equipamento, ele automaticamente tenta entrar em contato com um servidor DHCP. O equipamento aguardará 30 segundos por uma resposta. Se o servidor DHCP estiver configurado para fornecer um nome de host, o equipamento solicitará seu nome de host configurado ou ‘netbotzxxxxxx’ (onde xxxxxx corresponde aos 6 últimos dígitos do número de série do equipamento) como um nome de host que será associado ao endereço IP fornecido pelo servidor DHCP, permitindo que você use um navegador da Web para se conectar ao equipamento em http://netbotzxxxxxx sem a necessidade de qualquer outra configuração. O equipamento solicitará também os endereços do servidor DNS, o domínio DNS, os endereços do servidor SMTP e os endereços do servidor NTP do servidor DHCP.

Instalação do utilitário Serial Configuration e de outros

programas

O utilitário Serial Configuration é um aplicativo baseado em Java que pode ser usado para definir as configurações de rede no NetBotz 320 ou em qualquer outro equipamento NetBotz. Use o CD NetBotz Installer [Instalador da NetBotz] para instalar o utilitário Serial Configuration e também o Advanced View (o console de monitoramento e gerenciamento do

NetBotz 320) e o JRE (Java Runtime Environment, Ambiente de execução java) no sistema antes de continuar.

(3)

Sistemas Windows

Para instalar os aplicativos e o JRE em um sistema Windows suportado, coloque o CD-ROM NetBotz Installer na unidade de CD-ROM do sistema que será utilizado para configurar e gerenciar o equipamento. O NetBotz Installer será iniciado automaticamente. Se você desativou a inicialização automática no sistema, clique em Start [Iniciar] > Run [Executar], digite x:\install.exe no campo Open [Abrir] (onde x é a letra atribuída à unidade de CD-ROM) e, em seguida, clique em OK. A seguir, siga as instruções para concluir a instalação do software.

Sistemas Linux e Solaris

Para instalar os aplicativos e o JRE em um sistema Linux ou Solaris

suportado, coloque o CD-ROM NetBotz Installer na unidade de CD-ROM do sistema que será utilizado para configurar e gerenciar o equipamento NetBotz. Certifique-se de montar a unidade, se necessário. Em seguida, execute o install.bin a partir do subdiretório Linux ou Solaris no CD. Por exemplo, se você estiver usando Linux e montou a unidade de CD-ROM como

/mnt/cdrom, execute o seguinte comando: sh /mnt/cdrom/linux/install.bin

Siga as instruções para concluir a instalação do software.

Definição das configurações de rede utilizando o

utilitário Serial Configuration

Para configurar o equipamento utilizando o Utilitário Serial Configuration: 1. Clique em Start [Iniciar] > Programs [Programas] > NetBotz >

Serial Configuration [Configuração serial] > Serial Configuration Utility [utilitário Serial Configuration] para iniciar o Utilitário Serial

Configuration.

2. Conecte uma extremidade do cabo de modem nulo a um conector serial no sistema e a outra extremidade do cabo a uma porta serial no

equipamento NetBotz.

3. Se você for obter as configurações de rede utilizando DHCP, conecte um cabo Ethernet no conector Ethernet e, em seguida, conecte o cabo Ethernet a um hub ou tomada de parede Ethernet.

4. Ligue a fonte de alimentação do equipamento NetBotz em uma tomada e, em seguida, ligue-a na conexão do cabo de energia. O LED Status ficará aceso durante 2 a 3 segundos imediatamente após você conectar a energia ao equipamento e, em seguida, ficará apagado. Quando o equipamento concluir a inicialização (o processo poderá levar até 2 minutos, dependendo da configuração do equipamento), o LED Status ficará aceso novamente. Quando o LED Status ficar aceso novamente, clique em Next [Avançar] para continuar.

(4)

5. O utilitário Serial Configuration examina automaticamente as portas COM dos sistemas para determinar se há um equipamento NetBotz conectado ao sistema. Se for descoberto um equipamento NetBotz, o utilitário anotará sua presença na coluna Device [Dispositivo] da janela. Selecione o botão de opção que corresponde ao equipamento que você deseja configurar e, em seguida, clique em Next [Avançar] para continuar a configuração do equipamento.

6. É exibida a janela Root Password [Senha do root]. Digite a senha da conta do administrador deste equipamento no campo Password [Senha] (por padrão, essa senha é definida como “netbotz”) e, em seguida, clique em OK.

7. Especifique se deseja utilizar DHCP para especificar as configurações de rede do equipamento. Clique em Yes [Sim] ou No [Não] e, em seguida, clique em Next [Avançar] para continuar.

8. Especifique as configurações da placa Ethernet.

– Para configurar o equipamento para usar as configurações de rede atribuídas por um servidor DHCP, selecione o botão de opção

Configure automatically via DHCP [Configurar automaticamente via DHCP].

– Para especificar as configurações de rede que serão utilizadas por este equipamento, selecione o botão de opção Configure using these

settings [Configurar utilizando estas configurações] e, em

seguida, forneça endereço IP, máscara de sub-rede e endereço de gateway para o equipamento. Se desejado, especifique um nome para o proxy NAT ou um endereço IP que será usado por um servidor proxy NAT na rede para permitir que os usuários se conectem ao equipamento de fora do firewall. Você também pode especificar as configurações de velocidade e duplex a serem utilizadas por esta interface ou deixá-las definidas como Auto Negotiate [Negociar automaticamente] (o valor padrão).

Nota

Se a porta COM associada à porta na qual o cabo serial está conectado estiver sendo utilizada por outro aplicativo no momento, a mensagem ao lado a porta COM na coluna Owner

[Proprietário] indicará que a porta não está disponível no

momento. Para corrigir isso, feche o aplicativo que está utilizando a porta COM e, em seguida, clique em Scan Serial

(5)

9. Especifique as configurações de DNS.

– Para usar as configurações de DNS fornecidas pelo servidor DHCP, marque a caixa de seleção Use DHCP DNS Settings [Usar

configurações de DNS do DHCP].

– Para especificar as configurações de DNS deste equipamento manualmente, desmarque a caixa de seleção Use DHCP DNS

Settings [Usar configurações de DNS do DHCP] e, em seguida,

forneça o domínio desejado e as informações do servidor DNS. 10. Clique em Next [Avançar] para salvar as configurações. Quando o

processo de salvamento estiver concluído, você poderá clicar em Finish

[Concluir] para fechar o utilitário Serial Configuration.

11. Teste a conexão IP do NetBotz 320. Inicie o navegador Web e digite no campo de endereço o endereço IP que foi atribuído ao equipamento. Em seguida, pressione Enter. Se o equipamento estiver on-line e

configurado corretamente, o Basic View será exibido na janela do navegador.

(6)

6

Instalação do equipamento

Você precisa das seguintes peças (incluídas com o equipamento) para completar os procedimentos abaixo:

• O NetBotz 320 • A fonte de alimentação

• O sensor de trava de porta e seu cabo

• Suporte de parede giratório universal preto (opcional, incluído somente com equipamentos para parede)

Para instalar o NetBotz 320:

1. Instale o sensor de trava de porta incluído com o NetBotz. Complete estas etapas para instalar a trava:

a. Meça a distância entre o local onde pretende instalar a trava e o local onde irá instalar o NetBotz 320. Certifique-se de que o cabo do sensor de trava de porta é comprido o suficiente antes de continuar. b. Utilizando uma das fitas adesivas incluídas, prenda a parte com fio da trava da porta no batente da porta. Quando estiver instalando esta parte da trava, certifique-se de que o lado plano da trava está nivelado com o batente da porta.

c. Utilizando outra fita adesiva, instale a parte sem fio da trava na porta. Certifique-se de instalar a segunda parte da trava de forma que, quando a porta está fechada, as duas partes da trava fiquem o mais próximo possível uma da outra.

2. Instale o NetBotz 320 para rack no rack do servidor ou instale o NetBotz 320 para parede na parede.

– Se o equipamento que você for instalar for o NetBotz 320 para rack, instale-o no rack utilizando uma chave de fenda manual ou

automática do tipo furadeira. Os parafusos necessários para instalar o NetBotz 320 para rack dependem do rack. Consulte a documentação que veio com o rack do servidor para obter mais informações. – Se você for instalar um equipamento para parede usando o suporte de

parede giratório universal preto incluído: Nota

Quando as duas partes da trava da porta estiverem instaladas, o espaço entre as duas partes não deverá ser maior que 0,6 cm quando a porta estiver fechada.

(7)

Instalação do equipamento

a. Selecione um local para o suporte de parede e, em seguida, use o modelo do suporte de parede giratório da NetBotz incluído para marcar os locais em que as ancoragens precisam ser instaladas. b. Instale as ancoragens rosqueadas. Em seguida, use os parafusos

incluídos com o suporte de parede para prender o suporte de parede na parede. Certifique-se de utilizar as ancoragens para parede incluídas e apertar os parafusos o suficiente para garantir que o equipamento ficará bem fixado na parede. Não aperte demais os

parafusos.

c. Utilizando o suporte de montagem na parte traseira do NetBotz 320, conecte o equipamento ao suporte de parede parafusando o

NetBotz 320 no suporte de parede até que fique bem ajustado. d. Use os pontos giratórios no suporte de parede para orientar o

NetBotz de forma que aponte para a direção desejada. Quando estiver de frente para o suporte, você poderá girar o equipamento no sentido horário e no sentido anti-horário girando todo o

equipamento; o pilar irá girar com o equipamento. Para girar o equipamento verticalmente, gire o botão do suporte logo abaixo do ponto em que o equipamento é conectado ao suporte, ajuste a posição do equipamento conforme desejado e, em seguida, aperte o botão novamente.

– Se você for instalar um equipamento para parede nivelado em relação à parede:

a. Selecione um local e, em seguida, use o modelo do suporte de parede nivelado do NetBotz 320 incluído para marcar os locais em que as ancoragens precisam ser instaladas.

b. Instale as ancoragens rosqueadas.

c. Aperte um parafuso em cada ancoragem até que aproximadamente 0,6 cm de cada parafuso fique exposto. Em seguida, pendure o NetBotz 320 nos parafusos.

3. Conecte o cabo de energia na tomada de energia. Observe que o cabo de energia possui travamento e você precisará puxar o bocal do plugue para trás para desconectar o cabo.

4. Conecte o sensor de trava de porta na conexão do sensor de trava de porta.

5. Se você for usar a interface Ethernet no equipamento, conecte um cabo Ethernet no conector Ethernet e, em seguida, conecte o cabo Ethernet em um hub ou tomada de parede Ethernet.

(8)

Instalação do equipamento

6. Conecte o cabo de energia na tomada da parede.

Quando você conectar o cabo de energia, o equipamento realizará um teste inicial e, em seguida, começará a coletar dados. Os LEDs do equipamento se acenderão, o LED Status se acenderá e, se a conexão Ethernet estiver ativa, o LED Activity [Atividade] ficará piscando com o tráfego na rede.

Quando concluir o procedimento de instalação, use um navegador da Web suportado para verificar se o equipamento está on-line. Inicie um navegador da Web suportado em qualquer sistema na rede, digite o endereço IP do equipamento no campo Address [Endereço] ou Website e, em seguida, pressione Enter. Se o NetBotz 320 estiver on-line, o Basic View será exibido.

Nota

Certifique-se de ligar o conector Ethernet do equipamento a uma rede Ethernet, utilizando um cabo Ethernet RJ-45 padrão. Se você ligar o conector Ethernet a uma tomada de telefone energizada ou utilizar um tipo de cabo incorreto, poderá danificar permanentemente o equipamento.

(9)

O NetBotz Configuration Wizard

[Assistente de configuração da NetBotz]

O NetBotz Configuration Wizard permite que você comece a utilizar o equipamento para proteger seus espaços e ativos críticos quase que imediatamente.

O equipamento NetBotz vem com programações de alertas, ações de alerta e limites de sensores pré-definidos. No entanto, antes que essas ações e limites possam ser usados, você precisa configurar o equipamento com informações adicionais, como configurações do servidor DNS e endereços de destinatário de email. O assistente de configuração permitirá que você defina de forma rápida e fácil as seguintes configurações do equipamento:

• Configurações de DNS (Domain Name Server, Servidor de nome de domínio)

• Configurações de relógio e calendário • Configurações de região

• Identificação de usuário e senha do administrador • Configurações de email

• Destinatários para notificação de alerta por email

O assistente de configuração também garantirá que a versão mais recente disponível do BotzWare está sendo executada no aplicativo.

Quando você concluir a configuração do equipamento com o assistente, o equipamento estará monitorando o ambiente quanto a valores perigosos de temperatura, níveis de umidade e níveis de ponto de orvalho, quanto à falta de fluxo de ar adequado e irá detectar movimento na área na qual a câmera está localizada. Se forem observadas condições de alerta por algum desses sensores, o equipamento NetBotz conseguirá notificar você enviando um email para um endereço de email especificado.

O assistente de configuração será executado cada vez que você usar o Advanced View com o equipamento NetBotz até todas as etapas do assistente estejam concluídas ou a caixa de seleção Don’t Show Configuration Wizard

Next Time [Não mostre o assistente de configuração da próxima vez] seja

marcada. Sempre é possível executar novamente o assistente selecionando

Configuration Wizard [Assistente de configuração] no menu suspenso Tools [Ferramentas] do Advanced View.

(10)

10

Configuração rápida da NetBotz

Após configurar, instalar e ligar com sucesso o NetBotz 320, utilize o Advanced View e os procedimentos abaixo para ativá-lo. Depois que as tarefas de configuração rápida da NetBotz estiverem concluídas, o

NetBotz 320 estará pronto para monitorar o ambiente quanto a ameaças físicas e será capaz de notificar você imediatamente sobre problemas conforme eles ocorrem.

O equipamento NetBotz vem com programações de alertas, ações de alerta e limites de sensores pré-definidos. No entanto, antes que essas ações e limites possam ser usados, você precisa configurar o equipamento com informações adicionais, como configurações do servidor DNS e endereços de destinatário de email.

Quando você concluir esta configuração, o equipamento estará monitorando o ambiente quanto a valores perigosos de temperatura, níveis de umidade e níveis de ponto de orvalho, quanto à falta de fluxo de ar adequado e irá detectar movimento na área na qual a câmera está localizada. Se forem observadas condições de alerta por algum desses sensores, o NetBotz 320 conseguirá notificar você enviando um email para o seu endereço de email. O processo de Configuração rápida da NetBotz está dividido em 4 estágios.

• Estágio I: Definir as configurações do equipamento: Defina as configurações de relógio, DNS, região, interface de rede (nome do host, proxy NAT e configurações de velocidade e duplex), servidores de email e proxy do equipamento.

• Estágio II: Configurar as ações de alerta: Configure as ações de alerta Play Audio Alert [Tocar alerta de áudio] e Primary E-mail Notification [Notificação de email principal].

• Estágio III: Ativar os limites do sensor: Ative o limite pré-configurado do sensor de fluxo de ar e confirme se os limites de temperatura, umidade e sensor de ponto de orvalho também estão ativados.

• Estágio IV: Ativar os limites da câmera: Ative o limite pré-configurado de movimento da câmera.

Nota

As instruções de configuração a seguir destinam-se à utilização com um único NetBotz 320, sem sensores adicionais

(11)

Configuração rápida da NetBotz

Estágio I: Definir as configurações do

equipamento

Neste estágio, iremos definir algumas configurações do equipamento necessárias para funcionalidade geral e entrega de notificação de alerta. Se precisar de mais detalhes sobre tarefas específicas, clique no botão Help [Ajuda] na janela de tarefas ou consulte o guia Using Your Appliance [Uso do equipamento], incluído em formato PDF no CD-ROM NetBotz Installer [Instalador NetBotz].

Abra o Advanced View e execute as seguintes tarefas de configuração do equipamento. Os ícones associados a cada tarefa estão localizados no painel Configuration [Configuração], na área Appliance Settings [Configurações do equipamento].

1. Defina as configurações do relógio. Por padrão, o NetBotz 320 irá sincronizar o relógio do sistema com os servidores NTP padrão. Se não for permitido o acesso a esses servidores pela rede, clique duas vezes no ícone Clock [Relógio] e, em seguida, especifique o endereço do servidor NTP ou defina manualmente as configurações do relógio. 2. Defina as configurações de DNS. Clique duas vezes no ícone DNS e,

em seguida, especifique o domínio DNS e pelo menos um endereço de servidor DNS.

3. Defina as configurações de região. Clique duas vezes no ícone Region

[Região] e, em seguida, defina o local e o fuso horário, conforme

necessário. As configurações padrão são US [EUA] e Central Standard Time [Hora padrão central].

4. Especifique um nome de host para o equipamento, se necessário. Clique duas vezes em Network Interfaces [Interfaces de rede] e, em seguida, especifique um nome de host para o equipamento. Se desejado, especifique um nome para o proxy NAT ou um endereço IP que será usado por um servidor proxy NAT na rede para permitir que os usuários se conectem ao equipamento de fora do firewall. Você também pode especificar as configurações de velocidade e duplex a serem utilizadas por esta interface ou deixá-las definidas como Auto Negotiate [Negociar automaticamente] (o valor padrão).

5. Atribua uma identificação de usuário e uma senha exclusivos para a conta do administrador no NetBotz 320. Por padrão, a conta do administrador possui identificação de usuário/senha netbotz/netbotz. Para garantir a segurança, clique duas vezes no ícone Users [Usuários], clique duas vezes em NetBotz Admin Account [Conta do

administrador NetBotz] e, em seguida, especifique uma identificação

(12)

6. Defina as configurações do servidor de email. Estas são as

especificações do servidor de email que será utilizado pelo NetBotz 320 para enviar notificações de alerta por email. Clique duas vezes no ícone

E-mail Servers [Servidores de email] e, em seguida:

a. (Opcional) Forneça um endereço From [De].

b. Digite no campo SMTP server [Servidor SMTP] o nome do host ou o endereço IP do servidor SMTP (por exemplo,

email.suaempresa.com.br).

c. Se necessário, especifique um valor de Port [Porta]. O padrão é 25. d. Selecione uma SSL option [Opção de SSL] para verificação de

certificado e autenticação. Se você não souber o que fazer aqui, verifique com o administrador da rede.

e. Clique em Test E-mail Server [Testar servidor de email], digite o endereço de email e, em seguida, clique em OK. Um email será enviado para o endereço digitado quando solicitado. Confirme se recebeu o email de teste e, em seguida, continue.

7. (Opcional). Se a sua rede usar um servidor HTTP ou proxy Socks, clique duas vezes no ícone Proxy e especifique as configurações do Proxy. Se você não tiver certeza se deve usar HTTP ou proxy Socks, verifique com o administrador da rede.

Estágio II: Configurar as ações de alerta

Neste estágio, iremos configurar uma ação de alerta pré-definida (Primary E-mail Notification [Notificação de email principal]). Observe que existem outras ações de alerta pré-definidas que você poderá configurar

posteriormente, se desejado. Se precisar de mais detalhes sobre tarefas específicas, clique no botão Help [Ajuda] na janela de tarefas ou consulte Using Your Appliance [Uso do equipamento], incluído em formato PDF no CD-ROM NetBotz Installer [Instalador NetBotz].

Abra o Advanced View e execute as seguintes tarefas de configuração do pod/ alertas. Os ícones associados a cada tarefa estão localizados no painel Configuration [Configuração], na área Pod/Alerts Settings [Configurações do pod/alertas].

1. Abra a tarefa Alert Actions [Ações de alerta]. Clique duas vezes no ícone Alert Actions [Ações de alerta] para abrir a janela Alert Action Configuration [Configuração de ação de alerta].

2. Selecione Primary E-mail Notification [Notificação de email

principal] na lista de ações de alerta definidas e, em seguida, clique em Edit [Editar].

3. Clique em Add... [Adicionar...], digite o endereço de email na janela Add E-mail Address [Adicionar endereço de email] e, em seguida, clique em OK.

(13)

4. Clique em OK para fechar a janela Edit Alert Action [Editar ação de alerta] e continue.

5. Clique em OK para fechar a janela Alert Action Configuration [Configuração de ação de alerta].

O equipamento agora está configurado para enviar uma notificação de alerta por email para o seu endereço de email quando os limites dos sensores forem violados.

Estágio III: Configurar os limites do sensor

A seguir, você irá ativar o limite pré-definido do sensor de fluxo de ar e confirmar se os limites pré-definidos de temperatura, umidade e sensor de ponto de orvalho também estão ativados.

1. No painel Configuration [Configuração], em Pods/Sensor, clique duas vezes no ícone Sensor Pods [Sensores].

2. Na caixa de diálogo Sensor Pod Configuration [Configuração do sensor], clique em Sensors [Sensores] para abrir a janela Sensor Configuration [Configuração do sensor].

3. Na lista de sensores (na metade superior da janela), selecione Air Flow

[Fluxo de ar].

4. No campo Thresholds - Air Flow [Limites - Fluxo de ar] (na metade inferior da janela), selecione o limite denominado Default [Padrão]. Observe que o limite Default [Padrão] não está ativado no momento (seu valor para ativado é “No [Não]”). Clique em Edit [Editar] para abrir a janela Edit Threshold [Editar limite].

5. Na janela Edit Threshold [Editar limite], marque a caixa de seleção

Enabled [Ativado] e, em seguida, clique em OK para fechar a janela

Edit Threshold [Editar limite]. Observe que o limite Default [Padrão], no campo Thresholds - Air Flow [Limites - Fluxo de ar], agora está ativado (seu valor para ativado é “Yes [Sim]”).

6. Na lista de sensores (na metade superior da janela), selecione Dew

Point [Ponto de orvalho]. Agora, olhe na lista Thresholds - Dew Point [Limites - Ponto de orvalho] (na metade inferior da janela) e confirme

se o limite de ponto de orvalho Default [Padrão] está ativado.

7. Na lista de sensores (na metade superior da janela), selecione Humidity

[Umidade]. Agora, olhe na lista Thresholds - Humidity [Limites - Umidade] (na metade inferior da janela) e confirme se o limite de

umidade Default [Padrão] está ativado.

8. Na lista de sensores (na metade superior da janela), selecione

Temperature [Temperatura]. Agora, olhe na lista Thresholds - Temperature [Limites - Temperatura] (na metade inferior da janela) e

(14)

Os sensores integrados de fluxo de ar, ponto de orvalho, umidade e

temperatura no equipamento agora estão todos configurados para monitorar ameaças físicas e para gerar um alerta se os valores monitorados violarem seus limites definidos.

Estágio IV: Configurar os limites da câmera

Finalmente, iremos ativar o limite pré-definido do sensor de movimento da câmera.

1. No painel Configuration [Configuração], em Pods/Sensor, clique duas vezes no ícone Camera Pods [Câmeras].

2. Na caixa de diálogo Camera Pod Configuration [Configuração da câmera], clique em Sensors [Sensores] para abrir a janela Sensor Configuration [Configuração do sensor].

3. Na lista de sensores (na metade superior da janela), selecione Camera

Motion [Movimento da câmera].

4. No campo Thresholds - Camera Motion [Limites - Movimento da

câmera] (na metade inferior da janela), selecione o limite denominado Default [Padrão]. Observe que o limite Default [Padrão] não está

ativado no momento (seu valor para ativado é “No [Não]”). Clique em

Edit [Editar] para abrir a janela Edit Threshold [Editar limite].

5. Na janela Edit Threshold [Editar limite], marque a caixa de seleção

Enabled [Ativado] e, em seguida, clique em OK para fechar a janela

Edit Threshold [Editar limite]. Observe que o limite Default [Padrão] no campo Thresholds - Camera Motion [Limites - Movimento da

câmera] agora está ativado (seu valor para ativado é “Yes [Sim]”).

Isso completa o procedimento de Configuração rápida da NetBotz. Para obter informações adicionais sobre a configuração do NetBotz 320, consulte Using Your Appliance [Uso do equipamento], incluído em formato PDF no CD-ROM NetBotz Installer [Instalador NetBotz]. Esta documentação também é instalada, por padrão, quando você utiliza o CD NetBotz Installer [Instalador NetBotz] para instalar os aplicativos de gerenciamento.

(15)
