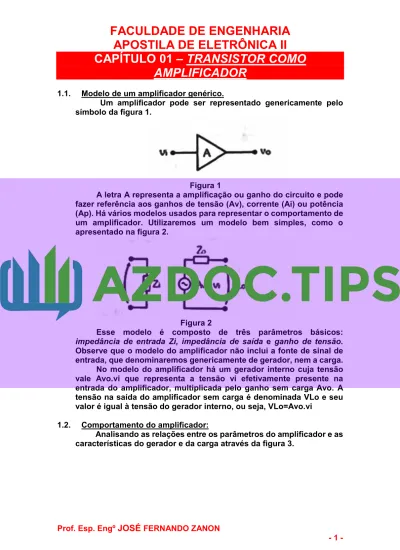

FACULDADE DE ENGENHARIA APOSTILA DE ELETRÔNICA II CAPÍTULO 01 TRANSISTOR COMO AMPLIFICADOR

APOSTILA DE ELETRÔNICA II

CAPÍTULO 01 – TRANSISTOR COMO

AMPLIFICADOR

1.1. Modelo de um amplificador genérico.

Um amplificador pode ser representado genericamente pelo símbolo da figura 1.

Figura 1

A letra A representa a amplificação ou ganho do circuito e pode fazer referência aos ganhos de tensão (Av), corrente (Ai) ou potência (Ap). Há vários modelos usados para representar o comportamento de um amplificador. Utilizaremos um modelo bem simples, como o apresentado na figura 2.

Figura 2

Esse modelo é composto de três parâmetros básicos: impedância de entrada Zi, impedância de saída e ganho de tensão. Observe que o modelo do amplificador não inclui a fonte de sinal de entrada, que denominaremos genericamente de gerador, nem a carga. No modelo do amplificador há um gerador interno cuja tensão vale Avo.vi que representa a tensão vi efetivamente presente na entrada do amplificador, multiplicada pelo ganho sem carga Avo. A tensão na saída do amplificador sem carga é denominada VLo e seu valor é igual à tensão do gerador interno, ou seja, VLo=Avo.vi

1.2. Comportamento do amplificador:

Analisando as relações entre os parâmetros do amplificador e as características do gerador e da carga através da figura 3.

APOSTILA DE ELETRÔNICA II

Figura 3

Um gerador AC genérico possui impedância interna Zg e produz uma tensão vg. Ao ser ligado à entrada do amplificador, apenas a

tensão vi é amplificada, pois Zg e Zi formam um divisor de tensão,

sendo:

v

= [ Zi / ( Zg + Zi)] . v

ANÁLISE DA ENTRADA

Se Zi >> Zg, praticamente toda a tensão do gerador é amplificada (VI=VG), mas a potência de entrada é muito baixa, pois a corrente tende a

zero.

Se Zi << Zg, a tensão vi praticamente se anula, embora a

corrente de entrada atinja quase o valor máximo. Nesse caso, a potência na entrada também é muito baixa.

Se Zi = Zg, ocorre o casamento de impedância na entrada. Nesse caso, a tensão Vi é metade da tensão Vg e a corrente de entrada é metade

do seu valor máximo, mas a potência transferida do gerador à entrada do amplificador atinge seu valor máximo. É o que se denomina máxima transferência de potência.

ANÁLISE DA SAÍDA

Analisando a saída do amplificador, se nenhuma carga for ligada, a tensão é VLo= Avo.vi. Porém, ao ligar uma carga ZL, ela forma um

divisor de tensão com a impedância de saída Zo do amplificador, de modo que a tensão VL na carga é uma parcela de VLo. Sendo assim:

VL = [ Z

/ (Zo + Z

)] . VLo

Se ZL >> Zo, praticamente toda a tensão do gerador é

transferida à carga (VL=VLo), mas a potência nela é muito baixa, pois a corrente tende a zero.

Se ZL << Zo, a tensão transferida à carga praticamente se anula,

embora a corrente atinja quase o valor máximo. Nesse caso, a potência na carga é também muito baixa.

Se ZL = Zo, ocorre um casamento de impedância na saída, o que

garante a máxima transferência de potência do amplificador à carga, mas com VL sendo a metade do valor máximo VLo, o mesmo ocorrendo com a corrente.

APOSTILA DE ELETRÔNICA II

As relações entre Zi e Zg e entre Zo e ZL devem ser

estabelecidas em função da aplicação do amplificador e demais circuitos envolvidos num determinado sistema.

Os ganhos de tensão e de potência de um amplificador são calculados da seguinte maneira:

a) sem carga:

Avo = VLo/vi

b) com carga:

Av = VL/vi

c) potência de entrada:

Pi = Vipp

/ 8.Zi

P

= VLpp

/ 8.Z

e) ganho de potência:

Ap = P

/Pi

1.3. Ganhos em Decibel

Os ganhos de tensão e de potência são normalmente dados em decibel (dB), isto é, em décimos de Bel, que é a unidade de medida do logarítmo da relação entre duas grandezas iguais.

a) ganho de tensão:

Av(dB) = 20.logAv

Ap(dB) = 10.logAp

O ganho em decibel tem algumas características próprias: a) O ganho unitário corresponde a 0dB, o ganho maior que um

(amplificação) corresponde, em decibel, a um valor positivo e o ganho menor que um (atenuação) corresponde, em decibel, a um valor

negativo.

b) Ganhos muito elevados são representados por valores bem menores em decibel.

c) Quando um ganho de potência dobra ou cai pela metade, em decibel, corresponde a somar ou subtrair 3dB

d) Quando um ganho de potência dobra ou cai pela metade, o ganho de tensão é multiplicado ou dividido por 21/2_{, o que, em decibel,}

corresponde a somar ou subtrair 3dB.

e) O produto entre ganhos, em decibel, corresponde à soma entre eles.

1.4. Capacitor de acoplamento

Quando a freqüência aumenta a oposição da corrente no resistor não muda.

Um capacitor é diferente, pois quando a freqüência aumenta, a oposição à passagem de corrente diminui.

Quando um amplificador está funcionando, existem dois modos fundamentais em que os capacitores são usados. Primeiro, eles são

APOSTILA DE ELETRÔNICA II

usados para acoplar ou transmitir os sinais CA de um circuito para o outro. Segundo, eles são usados para desviar ou curto-circuitar os sinais CA para a terra. De qualquer forma, a reatância capacitiva inserida no circuito depende da relação:

X

= 1 / 2π f C

Quando a frequência é alta suficiente, a reatância capacitiva se aproxima de zero. Isso significa que um capacitor é um curto-circuito para sinais CA em altas freqüências.

O oposto também é verdadeiro, ou seja, quando a freqüência diminui, a reatância torna-se infinita. Isso significa que o capacitor é um circuito aberto para sinais CC em baixas freqüências.

Um capacitor de acoplamento transmite uma tensão CA de um ponto para outro. Em baixas freqüências, o capacitor age como circuito aberto e a corrente é aproximadamente zero. Em altas freqüências o capacitor age como um curto.

Para que o capacitor funcione corretamente ele deve agir como um curto-circuito na menor freqüência do gerador.

Para isso faça da reatância capacitiva pelo menos 10 vezes menor que a resistência total do circuito.

X

< 0,1 R

6. Freqüência Crítica

A freqüência crítica de um circuito é definida quando a reatância capacitiva é igual a resistência total do circuito.

f

= 1 / 2π R C

7. Freqüência Crítica e Alta Freqüência de Quina

O capacitor de acoplamento age como um curto em altas freqüências. Afirmamos que a freqüência crítica deve ser 10 vezes menor que a resistência total do circuito. A regra diz que a Alta Freqüência de Quina deve ser 10 vezes maior que a Freqüência

Crítica.

f

= 10 . f

A freqüência de Quina é a freqüência referência da qual a partir daí a corrente de carga começa a fluir pelo circuito (circuito fechado).

Acima dessa freqüência a corrente de carga se limita a 1% do seu valor máximo.

8. Capacitor de Desvio (bypass)

A figura 04 mostra um capacitor de desvio conectado e paralelo com um resistor para desviar a corrente CA do mesmo.

APOSTILA DE ELETRÔNICA II

Quando a freqüência é suficientemente alta, o capacitor age como um curto circuito, levando o ponto A à terra.

Figura 04

Quando a freqüência do gerador for igual ou maior que o valor da freqüência de Quina, o capacitor de Desvio agirá como um curto e o ponto A será aterrado para os sinais CA.

9. Teorema da Superposição nos Amplificadores

A figura 05 a seguir mostra um amplificador com transistor. A tensão VCC é a tensão CC de polarização do TBJ para

estabelecer o ponto Q.

A tensão VG é a tensão CA do gerador de sinais.

O capacitor C1 acopla o sinal do gerador à base do TBJ.

O capacitor C2 acopla o sinal amplificado à carga.

O capacitor CE desvia o sinal CA do emissor para o referencial

terra.

Figura 05 10. Circuitos Equivalentes CC e CA

APOSTILA DE ELETRÔNICA II

O modo mais simples de analisar um circuito amplificador é dividindo a análise em duas partes: análise CC e análise CA.

Utilizando o Teorema da Superposição pode-se calcular os efeitos produzidos por cada fonte funcionando separadamente e depois somar os efeitos individuais para obter o efeito total.

Para isolar cada fonte e transformar o circuito numa forma mais simples, os capacitores deverão ser abertos para o sinal CC e curto-circuitados para o sinal CA.

ANÁLISE CC Reduza a fonte CA a zero

Abra todos os capacitores

Analise o circuito equivalente CC ANÁLISE CA

No circuito original, reduza todas as fontes CC a zero Curto-circuitar todos os capacitores

Analisar o circuito equivalente CA ANÁLISE FINAL

Some a corrente CC e a corrente CA para obter a corrente total num ramo

Some a tensão CC e a tensão CA para obter a tensão total em qualquer nó ou em qualquer resistor

12. Resistência CA da junção base-emissor Através da Lei de Ohm, sabemos que:

R = V / I

onde: R é a resistência CC do circuito.

A resistência CA é definida como sendo a tensão CA aplicada num componente dividida pela corrente CA que circula por ele.

R

= Δ V

/ Δ I

Na derivação da fórmula cima, podemos afirmar que a resistência CA no emissor

pode ser calculada como:

APOSTILA DE ELETRÔNICA II

Figura 06

Essa relação se aplica à todos os transistores. Ela baseia-se numa junção base- emissor perfeita, de modo que haver desvios nos transistores produzidos comercialmente. Mas quase todos os transistores comerciais tem uma resistência CA (dinâmica) do emissor que está entre 26mV/IE e 50mV/IE.

13. Ganho de corrente em CA

O ganho de corrente CC foi definido como sendo:

β

= I

/ I

ou h

= I

/ I

Sabemos ainda que as correntes CC são as correntes no ponto de operação do quiescente do transistor.

O ganho de corrente CA é a variação da corrente de coletor dividida pela variação da corrente de base:

β

= ΔI

/ ΔI

ou h

= i

/ i

14. Modelagem do TBJ para análise CC e CA de um amplificador EC. Para analisar um amplificador EC, é preciso reduzi-lo a um circuito equivalente CA, na qual a lei de Ohm possa ser aplicada. a) Impedância de entrada

APOSTILA DE ELETRÔNICA II

Com o circuito da figura 07 podemos ver um divisor de tensão do lado da entrada do transistor. Isso significa que a tensão CA na base será menor que a tensão CA no gerador. A tensão na resistência do gerador depende do valor de R1 em paralelo com R2,

porém existe outro fator a ser incluído nesse cálculo.

A junção da base- emissor introduzir no circuito uma resistência dinâmica re.

Portanto a impedância de entrada (input) do transistor pode ser definida como:

Z

= V

/ I

Para analisar o circuito do amplificador temos vários modelos de circuitos equivalentes como se segue:

Modelo T

Figura 08

A figura acima mostra uma junção T com fonte de corrente na parte superior e uma resistência re em paralelo com R1 e R2.

I

= v

/ r

e i

= v

/ r

Modelo re ou Modelo II

Figura 09

A figura 09 mostra um modelo re que, quando aplicado fornece

APOSTILA DE ELETRÔNICA II

Z

= V

/ I

Sendo: Vi = Ie . re

Ie é aproximadamente igual Ic β = IC / IB

Podemos afirmar que:

Z

= β . r

Z

i

= R

1

// R

2

// β.r

e

Essa impedância será sempre menor que a impedância de entrada da base.

Parâmetros híbridos ( parâmetros h)

Quando o transistor foi inventado o método conhecido para analisar e projetar circuitos transistorizados ficou conhecido como parâmetros h. Esse método matemático modela o transistor sobre o que acontece em seus terminais sem levar em consideração os processos físicos que têm lugar dentro do transistor. Esse método é mais complexo que o método do Modelo re, porem, as folhas de dados do transistor ainda se referem aos

parâmetros h fornecidos pelo fabricante. São eles:

h

= ganho de corrente CA

h

= impedância de entrada

h

= ganho reverso de tensão

APOSTILA DE ELETRÔNICA II

EXERCÍCIOS – CAPÍTULO 01 – TRANSISTOR COMO AMPLIFICADOR

1) Como se comporta um capacitor em relação a CC e a CA? 2) Num circuito com capacitor de desvio CE um dos seus

terminais está aterrado para CA de altas freqüências? Explique.

3) Quais são as regras para se obter a análise de um circuito amplificador em relação a CC e a CA?

4) A tensão CA na base de um amplificador é menor ou maior que a tensão do gerador?

5) Por que a re (resistência dinâmica do emissor) depende da

corrente do emissor?

6) Calcular re para uma corrente de emissor de 100μA.

7) O emissor de um amplificador EC não tem tensão CA devido a existência do capacitor de desvio. Explique essa afirmação. 8) Por que a tensão de saída de um amplificador EC é defasada

180º em relação a entrada?

9) Qual a reatância de um capacitor de 10μF em uma freqüência de 1kHz? E em 100kHz?

10) Em um amplificador EC a tensão no resistor de carga é CC , CA ou as duas? Explique.

11) Num amplificador EC qual é a relação entre a corrente de entrada e a corrente de saída?

12) Por que a impedância de entrada de um amplificador EC é geralmente muito alta?

13) Dada a figura abaixo, determinar: a) A corrente e a tensão máxima na carga. b) A freqüência crítica e a freqüência de quina

c) Se a tensão no gerador for dobrada o que ocorre com a freqüência de quina?

d) Se todas as resistências forem dobradas o acontece com a tensão máxima, com a corrente máxima, com a freqüência crítica e a freqüência de quina?

e) Se a capacitância for reduzida a metade o que ocorre com a freqüência de quina?

14) Utilizando o circuito abaixo, determinar:

a) A corrente máxima no gerador e tensão máxima no capacitor. b) Sendo a tensão do gerador dobrada, qual é o valor da freqüência
