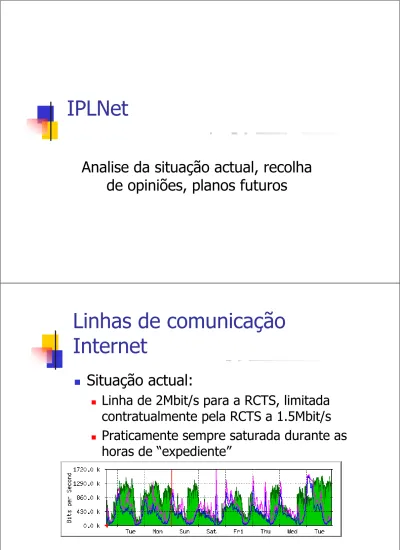

Linhas de comunicação Internet

IPLNet

Analise da situação actual, recolha

de opiniões, planos futuros

Linhas de comunicação

Internet

„

Situação actual:

„ Linha de 2Mbit/s para a RCTS, limitada

contratualmente pela RCTS a 1.5Mbit/s

„ Praticamente sempre saturada durante as

Linhas de comunicação

Internet

„

Situação futura

„ Aquisição de uma linha alternativa de

≈2Mbit/s a um operador (ISP)

„ Meio de aumentar a capacidade das

comunicações

„ Aumento da redundância a falhas da RCTS (só

para alguns serviços)

„ Em fase de consulta (PTPrime/ONI/Novis)

Linhas de comunicação

Internas

„ Situação actual:

„ Linhas de 1.4Mbit/s em cada ponto de acesso

„ A tecnologia usada (SMDS/Interlan) limita na prática os

débitos a cerca de 1Mbit/s

„ Desproporcionadas

„ Alguns pontos de acesso fazem só acessos esporádicos

estando a linha quase sempre inactiva

„ Outros pontos de acesso têm períodos em que 1Mbit/s

não basta

„ A linha de acesso do ponto central actualmente

Linhas de comunicação

Internas

„ Situação futura:

„ Racionalização dos débitos com melhor adaptação

das linhas às necessidades reais de cada ponto de acesso

„ Mudança de tecnologia (ATM/MPLS/FWA/FrameRelay) „ Passagem para débitos mínimos de: (previsão actual)

„ 512Kbit/s ( ESD / ESM ) „ 1Mbit/s ( ESTC / ISCAL ) „ 2Mbit/s (Nó Campus Benfica) „ 2 a 4Mbit/s (Nó central)

„ Em fase de consulta (PTPrime/ONI/Novis)

Serviços – WebCache - Actual

„ Duas máquinas com:

„ Processador: 2 x PIII 500/866Mhz „ Memória: 512/1024Mb de RAM

„ Disco: 2 x 30Gb UDMA 66 / 3 x 36Gb UWSCSI LVD

160

„ Sem problemas de saturação de capacidade

„ Limitação no balanceamento e utilização da

Serviços – WebCache - Futuro

„

Aumento da fiabilidade e distribuição de

carga pelas duas máquinas com o

auxilio de um comutador nível 4

„ Altheon / LocalDirector

„ Custo ~3500Cts

Serviços – Email - Actual

„ Dois servidores

„ “Relay” de mensagens para outros servidores

„ Verificação da existência de vírus/worms nas mensagens „ Armazenamento das mensagens dos utilizadores com caixa

de correio local

„ Acesso via Web(HTTP)/POP3/IMAP

„ Só funcionam de forma redundante (não balanceada)

para a entrega de mensagens vindas de servidores exteriores

Serviços – Email - Futuro

„

Aumento da fiabilidade e distribuição de

carga pelas duas máquinas com o

auxilio do comutador nível 4

anteriormente mencionado

„

Legalização do software antivírus,

actualmente a correr versões de

demonstração

„ Custos: ~800cts (Licença 2 anos)

Serviços – WebHosting

Actual

„

Todas as escolas/serviços estão a usar

com excepção da ESELx (servidores

próprios) e da ESD (nunca fez nenhum

uso da área)

„

Folgado sob o ponto de vista de carga

„

Com limitações no uso de páginas

Serviços – WebHosting

Futuro

„

Suporte de envio de formulários

„ Em fase de testes, falta produzir

documentação para se poder generalizar o uso

„

Conteúdos dinâmicos

„ Sem planos concretos já que não tem

existido solicitação para a existência de tal suporte

Fiabilidade da Energia

Actual

„ No nó central

„ Uso da UPS geral da Informática do ISEL

„ Com problemas de gestão devido a idade da mesma

„ Dependente de falhas externas a IPLNet

„ Uso para os equipamentos mais críticos de uma UPS de 1000VA (S/ Gestão)

„ Nó Campus Benfica

„ Uso da UPS geral da Informática da ESELx

„ Sem possibilidade de gestão/monitorização

„ Dependente de falhas externas a IPLNet

„ Outros nós de acesso

„ Sem UPS

„ Falhas frequentes e curtas de energia fazem os operadores da rede

Fiabilidade da Energia

Futuro

„ No nó central

„ Aquisição de uma UPS de pelo menos 3000VA com

gestão/monitorização via rede

„ Custo: ~350Cts

„ Aquisição de uma régua de energia com gestão/monitorização por tomadas

„ Custo: ~200cts

„ Nó Campus Benfica

„ Aquisição de uma UPS de pelo menos 3000VA com

gestão/monitorização via rede

„ Custo: ~350Cts

„ Outros nós de acesso

„ Aquisição de UPS de pequeno porte 500VA a 1000VA para tornar os equipamentos de acesso insensíveis a falhas curtas (5/10Min)

„ Custo: ~50Cts (x4)

Envio de ficheiros via FTP

Actual

„

Com bastantes restrições devido a

questões de segurança

„

Algumas ferramentas de publicação de

páginas dependem dele

„

Algumas conferências usam este

Envio de ficheiros via FTP

Futuro

„ Uso de um “Gateway” para as comunicações

FTP que não sejam possíveis de realizar usando a WebCache

„ Em funcionamento experimental, falta a existência

de documentação e afinação da configuração para se generalizar o uso

„ Necessidade de autenticação individual dos

utilizadores no sistema usando uma aplicação fornecida (GateKeeper)

„ Aplicação de restrições de quotas de tráfego

para evitar abusos do uso desta alternativa

Acesso a conteúdos

multimédia - Actual

„ Algumas experiências realizadas em conjunto

com a ESELx no uso de “RealPlayer” e

“WindowsMediaPlayer” para que máquinas especificas conseguissem o acesso ainda que com algumas limitações de tráfego a alguns conteúdos multimédia

„ Outras escolas estão a solicitar também o

Acesso a conteúdos

multimédia - Futuro

„ Generalização e aplicação dos resultados das

experiências realizadas nas ligações a cada uma das redes

„ Falta produzir alguma documentação sobre a

configuração a realizar nas máquinas cliente e fazer testes para validar as configurações.

„ Ainda com algumas limitações de tráfego

para evitar o consumo contínuo de débitos elevados

Investimentos

Actual

„ Ar condicionado no ponto central da rede do ISEL e IPLNet

„ ~4500Cts (ISEL)

„ Servidor usado na WebCache

„ ~2000Cts (ISEL)

„ Upgrade de memórias, processadores e discos de algumas máquinas

„ ~1000Cts (ISEL)

„ Ligação dos SAS ao bastidor do Campus de Benfica

„ ~500Cts (IPL)

„ Ligação dos SC ao bastidor do Campus de Benfica (Wireless via ESCS)

„ ~1300Cts (IPL)

„ Interligação da residência dos SAS a estrutura de rede do ISEL

„ ~1000Cts (IPL)

„ Upgrades de memória e software para alguns equipamentos de acesso

„ ~1000Cts (IPL)

„ Linhas Internas de comunicações

Investimentos

Futuro

„ Balanceador de tráfego (Altheon ACE3)

„ ~3500Cts

„ Novo router principal (Cisco 7200VXR)

„ ~7500Cts

„ Licença Antivírus

„ ~800Cts

„ UPS para pontos de acesso

„ ~1200Cts

„ Novas linhas de comunicações

„ ? ISEL UAI SMDS Interlan IPL CISCO 4500M (LEAO) INTERNET RCCN / PIX / TEN155 193.136.1.82/30 193.137.237.46/28 193.137.237.45/28 CISCO 3620 (Campus de Benfica) ESEL 193.137.237.145/28 172.21.0.1/24 ESCS 193.137.237.129/29 172.20.0.1/24 193.137.237.161/29 172.22.0.1/24 193.137.237.249/29 172.28.0.1/24 CISCO 2503 (ESTC) 193.137.237.42/28 ESTC 193.137.237.209/29 172.25.0.1/24 CISCO 2503 (ESM) 193.137.237.41/28 ESD 193.137.237.193/29 172.24.0.1/24 CISCO 2503 (ESD) 193.137.237.40/28 ESM 193.137.237.225/29 172.26.0.1/24 CISCO 2503 (ISCAL) ISCAL 193.137.237.39/28 193.137.237.241/29 172.27.0.1/24 IPL IPL-MAN

Serviços Internet IPL 193.137.237.0/27

NET

.IPL

Redes públicas ISEL 193.137.220.0/23
