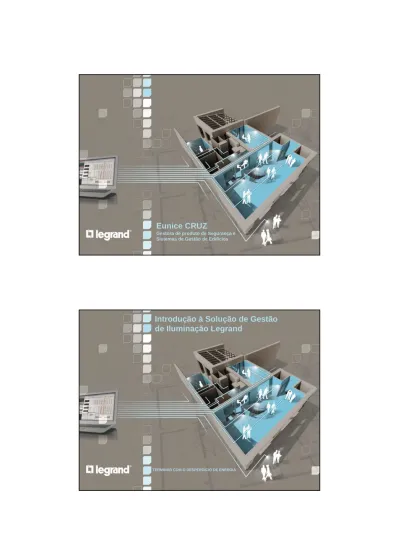

Eunice CRUZ Gestora de produto de Segurança e Sistemas de Gestão de Edifícios

(1)

GESTÃO DE ILUMINAÇÃO | PRODUTOS

TERMINAR COM O DESPERDÍCIO DE ENERGIA

Eunice CRUZ

Gestora de produto de Segurança e Sistemas de Gestão de Edifícios

Introdução à Solução de Gestão

de Iluminação Legrand

(2)

MUNDO MAIS VERDE....

(3)

As pr

As prááticas de ticas de constru

construçção sustentão sustentáável vel estão a ganhar

estão a ganhar

rapidamente aceita

rapidamente aceitaçção ão

por mais pessoas,

reconhecendo que o

sentido

‘

verde

’

éé simplesmente o

simplesmente o

senso

comum

. .

MUNDO MAIS VERDE....

Porquê implementar uma solução

de Gestão de Iluminação ?

(4)

A Iluminação

é o principal utilizador de electricidade nos

edifícios comerciais.

Fonte: A.I.E.E.U.A.

Porquê implementar uma solução de

Gestão de Iluminação ?

Co nsum o de electricidade Iluminação 40% Outras fontes 60% Gestão de Iluminação Redução de custos do consumo Economia de energia 30% Iluminação 10 % Cus tos tota is do c ons umo do e d ifíc io

GESTÃO DE ILUMINAÇÃO | SOLUÇÕES

Redução de custos

pode

chegar até

aos 55%

baseado na

norma EN 15193

Porquê implementar uma solução

de Gestão de Iluminação ?

(5)

‘TERMINAR COM O DESPERDÍCIO DE ENERGIA’

Porquê implementar uma solução

de Gestão de Iluminação ?

POUPANÇA DE ENERGIA(1)

333 €| ano

1 ano e 7 meses

(1) Baseado na norma EN 15 193

GASES COM EFEITO ESTUFA (GEE) EMISSÕES EVITADAS (2)

751 kg | CO₂eq. | ano

(2) Inclui: água, vapor, ozono, dióxido de carbono (CO2), metano (CH4) e

óxido nitroso (N2O), medidos em unidades equivalentes de CO2

A Nossa MISSÃO...

(6)

…

…fornecer fornecer

produtos e servi

produtos e serviçços os

que tornam os edif

que tornam os edifíícios cios

energeticamente energeticamente mais eficientes. mais eficientes. Estamos Estamos comprometidos em comprometidos em

terminar com o

desperd

í

cio de energia.

A nossa Missão...

A ilumina

ç

ão

ééum importante um importante

consumidor de energia

nos edif

nos edifíícios comerciaiscios comerciais

Iluminação...

(7)

Benefícios da gestão

de iluminação

> Produtividade

> Rentabilidade

> Flexibilidade

Benefícios da gestão

de iluminação

Rentabilidade

(8)

Benefícios da gestão

de iluminação

Produtividade

> Melhor iluminação permite o aumento na

produtividade

Benefícios da gestão

de iluminação

Flexibilidade

> Configuração através de telecomando

> Integração noutros sistemas Legrand:

Mosaic, DLP, Cablofil, SARLAM, gamas de

aparelhagem, etc.

(9)

Fun

ç

ões espec

í

ficas de

Gestão de Ilumina

ç

ão

Tecnologias de

Gestão de ilumina

ç

ão

As funções específicas de gestão de iluminação fazem referência ao método utilizado para controlo:

>

Controlo de ocupação

>

Controlo de ausência

>

Controlo de luminosidade

Funções específicas

>

Controlo programado

>

Controlo de variação

(10)

Acende e apaga a iluminação em resposta à ocupação do espaço

Controlo de Ocupação

Funções específicas

PICTO

Nota:

Os nossos detectores são predefinidos para o controlo de ocupação.

A iluminação é ligada manualmente e desliga-se automaticamente quando não detecta ocupantes num espaço.

Controlo de Ausência

Funções específicas

PICTO

Com esta função específica, o ocupante do espaço o ocupante torna-se eco-responsável por alternar a luz ligada ou desligada.

(11)

Controlo de luminosidade

> Luz do dia

Em zonas quem têm muita luz natural, esta função utiliza a luz natural para complementar e substituir a utilização de luz artificial.

> Perfil de iluminação

Existe ajuste do nível de luminosidade para as diferentes actividades do espaço.

Funções específicas

PICTO

Controlo de variação

Ajuste dos níveis de luminosidade para atingir a iluminação desejada ou os níveis adequados de luz para as actividades dos diferentes ocupantes do espaço.

Como implementar a Gestão de Iluminação?

Com esta função específica, o ocupante do espaço torna-se eco-responsável, reduzindo manualmente a intensidade luminosa.

(12)

Gestão de iluminação de acordo com horários e utilização do edifício aberto/ocupado e

fechado/desocupado.

Controlo programado

Funções específicas

As tecnologias de gestão de iluminação:

Tecnologias

>

Detectores de infravermelhos

>

Detectores ultrassónicos

(13)

Detectores Infravermelhos (IV) Detecta a ocupação do espaço pela reacção às fontes de energia infravermelhas, como um corpo humano em movimento. Ultrassónica

O detector emite ondas sonoras ultrassónicas que são reflectidas pelos objectos e é medido o tempo de retorno das ondas .

Dupla tecnologia Detectores que incluem as duas tecnologias. Nas aplicações difíceis garantem a máxima sensibilidade,

fiabilidade e economia de energia.

Tecnologias

Detectores Infravermelhos (IV)

Tecnologias

>

Escritórios fechados

>

Espaços com ar condicionado e grande

fluxo de ar:

- Salas de informática

- Laboratório

- Câmaras Frigorificas, etc.

>

Armazéns

(14)

Detectores Ultrassónicos (US)

Tecnologias

>

Escritórios fechados e salas de reuniões muito

grandes

>

Armazéns com armários e prateleiras

>

Casas de banho

>

Escritórios amplos sem divisórias onde é

necessária um cobertura de 360°

>

Corredores completamente fechados

>

Espaços até 150m

2

_{que se podem considerar}

fechados

Detectores de Dupla Tecnologia

Tecnologias

>

Salas de aula

>

Salas de conferências ou reuniões grandes

>

Escritórios amplo sem divisórias e com zonas de

passagem

>

Refeitórios

(15)

Estrutura da oferta Legrand

Detectores

Detectores com actuadores de 2 saídas

Comandos de configuração

Oferta Legrand

(16)

Detectores:

Ocupação

Ocupação / Ausência Programáveis

Oferta Legrand

Estrutura da nossa oferta:

Detectores – Funções específicas

MODO OCUPAÇÃO /

AUSÊNCIA

(17)

Terminais automáticos / Montagem de encastrar

Infravermelho Dupla tecnologia Ultrassónico Infravermelho duplo sentido de detecção INOVAÇÃO 2 formas de fixação Todos os detectores podem ser instalados dentro de caixas de Ø 65 mm e prof. 50mm Ou

Oferta Legrand

Para luminárias 2000 W / 1000 VA Botões Alimentação 230 V Para detectores

Ligação rápida / Economia de tempo durante a cablagem

Luminária T5 2000 W / 1000 VA Ligador rápido Luminária T5 Ligadores rápidos T

Oferta Legrand

Detector Infravermelho 45 m2 Ref. 488 08 Ligação Botão

(18)

Solução & Aplicação

pequena sala de conferências / formação

Exemplo

Estrutura da nossa oferta:

Detectores: Ocupação

Ocupação / Ausência Programáveis

Detectores com actuador de 2 saídas:

+

Oferta Legrand

(19)

Detector com actuador de 2 saídas

ou ou Botão 45 m2 Movimentos constantes 90 m2 Movimentos suaves 180 m2 Espaço amplo com

obstáculos (biombos, mobiliário)

Réf. 488 20 Réf. 488 22 Réf. 488 21

360° 360° 360°

Fixação

• directamente no tecto falso com caixa prof. 50 mm

Oferta Legrand

Actuador de 2 saídas 16 A. Para tecto falso.

Cablagem com chicote RJ45 Réf. 488 50 Saídas : Iluminação 1 + Iluminação 2 Ou Iluminação + Ventilação

Detectores

Detectores com actuadores de 2 saídas

Comandos de configuração

Oferta Legrand

(20)

Oferta Legrand

Comando de configuração IV: ref. 882 35

REGULAÇÃO DO NÍVEL DE LUMINOSIDADE REGULAÇÃO DA TEMPORIZAÇÃO

Modo passo a passo Sensibilidade IV Sensibilidade US Ideal para pequenos projectos Modo ocupação / ausência Modo de teste

Oferta Legrand

Comando de configuração IV : ref 882 30

Ideal para locais de construção repetidas que exigem a mesma regulação em todos os espaços Pode regular: 9Tempo de atraso

9Sensibilidade IV e/ou US (4 níveis)

9Função dupla tecnologia (IV + US e depois somente IV ou US, ou misturados…)

(21)

Comando de configuração IV: ref 882 30

9 Existe a possibilidade copiar a configuração do detector

9 Criar arquivos com parâmetros específicos (escritório, escadas, casas de banho...)
