ENGENHARIALABORAL-AULA07-RUID0

(1)

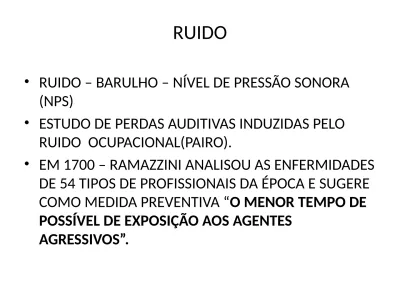

RUIDO

• RUIDO – BARULHO – NÍVEL DE PRESSÃO SONORA (NPS)

• ESTUDO DE PERDAS AUDITIVAS INDUZIDAS PELO RUIDO OCUPACIONAL(PAIRO).

• EM 1700 – RAMAZZINI ANALISOU AS ENFERMIDADES DE 54 TIPOS DE PROFISSIONAIS DA ÉPOCA E SUGERE COMO MEDIDA PREVENTIVA “O MENOR TEMPO DE

POSSÍVEL DE EXPOSIÇÃO AOS AGENTES AGRESSIVOS”.

(2)

RUIDO

• A PERDA AUDITIVA PODE ESTAR TAMBÉM ASSOCIADA A: • DOENÇAS – RUBÉOLA – SÍFILIS – GRIPE – SARAMPO

• ENVELHECIMENTO

• DROGAS OTOTÓXICAS – SOLVENTES (TOLUENO, DISSULFETO DE CARBONO, ESTIRENO).

• MUDANÇAS BRUSCAS DO NPS PODEM ROMPER O

TÍMPANO E DESARTICULAR A CADEIA DE OSSICULOS DOS OUVIDOS (EXPLOSÕES DE BOMBAS, GRANADAS)

• EXPOSIÇÕES PROLONGADAS A VIBRAÇÕES DE CORPO INTEIRO

(3)

RUIDO

• O QUE É RUIDO ?

• ONDAS SONORAS OU SOM, SÃO DEFINIDAS

COMO ONDAS MECÂNICAS LONGITUDINAIS

QUE PODEM PROPARGAR-SE EM MEIO

SÓLIDO, LÍQUIDO E GASOSO.

(4)

RUIDO

• PRODUÇÃO DA ONDAS SONORAS

• CORDAS DE VIOLINO E PIANO

• MÁQUINAS ROTATIVAS

• JATO AR COMPRIMIDO

(5)

RUIDO

• Sons audíveis – freqüência entre 20 e 20.000 Hz • Abaixo de 20 – infra-son

• Acima de 20.000 – ultra-som • CLASSIFICAÇÃO DOS SONS: • Graves: Entre 20 e 200 Hz

• Médios: Entre 200 e 2.000 Hz

(6)

RUIDO

• SONS PERIÓDICOS E APERIÓDICOS

• Periódicos – vibrações ou ondas regulares no tempo – diapasão

• Aperiódicos – são oriundos de vibrações aleatórias – automóveis – cachoeiras • TONS PUROS (SOM PERIÓDICO) SÃO DIFÍCEIS DE SEREM ENCONTRADOS

• OUVIMOS SONS COMPLEXOS – ONDAS SONORAS COMPOSTAS DE UMA SÉRIE DE SENÓIDES SIMPLES QUE PODEM DIFERIR EM AMPLITUDE, FREQUÊNCIA OU FASE ( voz humana, instrumentos musicais).

• RUIDO – TODO E QUALQUER SOM INDESEJÁVEL – NEPOMUCENO, GERGES • MÁQUINAS, TRÂNSITO, EXPLOSÕES E OUTROS

(7)

RUIDO

• _{RUIDO – TODO E QUALQUER SOM INDESEJÁVEL.}

MÁQUINAS, TRÂNSITO, EXPLOSÕES E OUTROS • _{CLASSIFICAÇÃO DOS RUIDOS}

• _{SEGUNDO A ISO 2204 : OS RUIDOS PODEM SER CLASSIFICADOS, EM RELAÇÃO AO} TEMPO:

* Contínuo – ruído com variações de níveis desprezíveis (± 3dB) durante o período

de observação.

* Não contínuo – ruído cujo nível varia significativamente de um valor apreciável durante o período de observação.

(8)

RUIDO

* Flutuante – ruído cujo nível varia continuamente de um

valor apreciável durante o período de observação

* Intermitente – ruído cujo nível cai rapidamente ao nível do ambiente várias vezes no período de observação; a duração na qual o nível o nível permanece em valores constantes diferentes do ambiental é da ordem de um segundo ou mais.

* De impacto ou impulsivo – o que apresenta picos de energia acústica de duração inferior a um segundo.

(9)

RUIDO

• CLASSIFICAÇÃO DOS RUIDOS

• SEGUNDO A NHO 01 DA FUNDACENTRO E NR-15

• Contínuo ou Intermitente – todo e qualquer ruído que não está classificado como ruído de impacto ou impulsivo.

• Impacto ou Impulsivo – ruído que apresenta picos de energia acústica de duração inferior a 1 (um) segundo, a intervalos superiores a l (um ) segundo.

(10)

RUIDO

• PROPAGAÇÃO DO SOM

• A PROPAGAÇÃO DO SOM SEMPRE ENCONTRA EM

SUA TRAJETÓRIA FORÇAS ATENUANTES.

• QUANDO NÃO HÁ OBSTÁCULOS PARA BLOQUEIO

DAS ONDAS, O SOM PODE ATINGIR GRANDES

DISTÂNCIAS, SENDO ATENUADO POR ABSORÇÃO

TANSFORMAÇÃO EM CALOR.

(11)

RUIDO

• PROPAGAÇÃO DO SOM

HAVENDO ALGUM OBJETO OU OBSTÁCULO NA TRAJETÓRIA:

PARTE DO SOM SERÁ REFLETIDO PARTE DO SOM SERÁ ABSORVIDO

PARTE SERÁ TRANSMITIDO (PASSANDO PELO OBSTÁCULO OU CONTORNANDO-0)

(12)

RUIDO

• NÍVEIS DE PRESSÃO SONORA

• A PRESSÃO SONORA NAS PROXIMIDADES DE UM

MOTOR POTENTE PODE ATINGIR VALORES SUPERIORES A 200N/m2, QUE CORRESPONDE A UM MILHÃO DE

VEZES A MÍNIMA PRESSÃO AUDÍVEL.

• PARA FACILITAR O MANUSEIO DESSA GRANDE FAIXA DE VALORES, UTILIZAM-SE OS CHAMADOS NÍVEIS DE

PRESSÃO SONORA (L), QUE É EXPRESSA EM DECIBÉIS

(dB) e é dada pela expressão:

L = 20.log (p/po)

Onde: p é a pressão sonora e po é a pressão de

(13)

RUIDO

• POTENCIAL DE DANO

O POTENCIAL DE DANO À AUDIÇÃO DE DADO RUÍDO DEPENDE DA EXPOSIÇÃO SONORA DO INDIVÍDUO, ISTO É, DOS NÍVEIS SONOROS E DAS RESPECTIVAS DURAÇÕES

• POR EXEMPLO, UMA EXPOSIÇÃO DE UM MINUTO A 100 Db (A NÃO É TÃO PREJUDICIAL QUANTO UMA DE 60 MINUTOS A 90 db (A).

(14)

RUIDO

• EXPOSIÇÃO CONTÍNUA

• CONSIDERA-SE EXPOSIÇÃO CONTÍNUA AQUELA

EM QUE É POSSÍVEL DETERMINAR UM VALOR

MÉDIO REPRESENTATIVO DA EXPOSIÇÃO DA

VIDA LABORAL DO TRABALHADOR EM UM

CURTO PERÍODO DE TEMPO (OITO A 48 HORAS).

EXEMPLOS: INDÚSTRIA TÊXTIL, INDÚSTRIA

(15)

RUIDO

• EXPOSIÇÃO NÃO CONTÍNUA

• É AQUELA EM QUE OS NÍVEIS DIÁRIOS OU

SEMANAIS NÃO SÃO REPRESENTATIVOS DA

EXPOSIÇÃO DA VIDA LABORAL DO

TRABALHADOR, POIS VARIAM DE VALORES

SIGNIFICATIVOS.

(16)

RUIDO

• DOSE DIÁRIA DE EXPOSIÇÃO ( QUANDO NÃO HÁ

DOSÍMETRO)

• D = ( C1/T1 + C2/T2 +...+ CN/TN) X 100

[%]

• Onde:

• Cn é o tempo total que o trabalhador fica exposto a um nível de ruído específico;

• Tn é a duração máxima da exposição diária permissível a esse nível, conforme a tabela 1 da Fundacentro e da NR-15

(17)

RUIDO

Exemplos:

• 1) Um trabalhador ficou exposto aos seguintes níveis de ruído contínuo: 60 minutos a 88 dB, 120 minutos a 83 dB, 60 minutos a 90 dB e 240 minutos a 85 dB.

D = (60/240 + 120/761,93 + 60/151,19 + 240/480) . 100 = 131 %

• 2) tempo – 180 minutos a 90 dB

(18)

RUIDO

• INSTRUMENTOS DE MEDIDA:

• DECIBELÍMETRO – MEDIDA INSTANTÂNEA

• DOSÍMETRO – FORNECE A DOSE

(19)

RUIDO

• INCREMENTO DE DUPLICAÇÃO DE DOSE

(IDD) – INCREMENTO EM DECIBEIS QUE,

QUANDO ADICIONADOS A UM DETERMINADO

NÍVEL, IMPLICA A DUPLICAÇÃO DA DOSE DE

EXPOSIÇÃO OU A REDUÇÃO PARA A METADE

DO TEMPO MÁXIMO PERMITIDO.

(20)

RUIDO

• ± 3 dB – EVIDÊNCIAS CIENTÍFICAS –

• ADOTADO POR:

ALGUMAS ORGANIZAÇÕES NOS EUA – EPA E DEPTO DEFESA.

CANADÁ – ALEMANHA – OUTROS PAÍSES. NH0 01

(21)

RUIDO

• ± 5 dB – ADOTADOS PELA OSHA (OCCUPATIONAL SAFETY AND HEALTH ADMINISTRATION É MENOS

PREVENTIVO) – NR15.

• CONSIDERA INTERRUPÇÕES DA EXPOSIÇÃO AO RUIDO QUE ACONTECE DURANTE A JORNADA DE TRABALHO E PRESUME A OCORRÊNCIA DE CERTA RECUPERAÇÃO DOS LIMIARES DE AUDIÇÃO

(22)

RUIDO

• NORMA ISO 1999 (ANO 1990) – MÉTODO PARA ESTIMAR AS PERDAS AUDITIVAS INDUZIDAS PELO RUIDO (PAIRS) DE UMA POPULAÇÃO ADULTA

EXPOSTA DIÁRIAMENTE AO RUIDO. • PARÂMETROS:

• NÍVEL MÉDIO DE EXPOSIÇÃO

• PERÍODO EM ANOS DA EXPOSIÇÃO

• FREQUÊNCIAS AUDIOMÉTRICAS MAIS COMUNS • RUÍDOS CONTÍNUOS OU INTERMITENTES

(23)

RUIDO

• EXPOSIÇÃO NÃO CONTÍNUA

• NÃO EXISTE UM MÉTODO PARA AVALIAÇÃO DE

EXPOSIÇÃO NÃO CONTÍNUA.

• TAREFAS RUIDOSAS SÃO INTERCALADAS COM

TAREFAS NÃO RUIDOSAS.

• PODE-SE FAZER UMA ANALOGIA COM RUÍDOS

CONTÍNUOS, MAS NÃO EXISTE AINDA METODOLOGIA CIENTÍFICA A RESPEITO.

(24)

RUIDO

• RUIDO DE IMPACTO

• NR-15 – LIMITE MÁXIMO – 130 dB

• NHO 01 – DETERMINA NÚMERO DE IMPACTOS

MÁXIMOS EM FUNÇÃO DO NÍVEL DE RUÍDO

(25)

RUIDO

• AVALIAÇÃO DO RUIDO

• DO PONTO DE VISTA DA HIGIENE DO TRABALHO, A

AVALIAÇÃO PODE TER UM OU MAIS OBJETIVOS:

• DETERMINAR O DANO DE RISCO AUDITIVO

• AVALIAR A INTERFERÊNCIA COM AS COMUNICAÇÕES • DETERMINAR O POTENCIAL DE DESCONFORTO

• DESCREVER E IDENTIFICAR A FONTE DE RUIDO PARA ORIENTAR AS MEDIDAS CORRETIVAS

• COMPARAR COM CRITÉRIOS LEGAIS, HIGIENE OCUPACIONAL OU NORMAS DA EMPRESA.

(26)

RUIDO

MÉTODOS DIRETOS DE ATENUAÇÃO DO RUIDO

• MÁQUINAS SILENCIOSAS

RUIDO DEVE SER COMBATIDO NA FONTE

VIBRAÇÕES SE TRANSFORMAM EM RUIDO • MOTORES ELÉTRICOS

(27)

RUIDO

• SISTEMAS DE ENGRENAGENS

• PROJETO – TIPOS DE ENGENAGEM – GEOMETRIA DOS

DENTES –CARGA UNITÁRIA SOBRE OS DENTES – TIPOS DE ROLAMENTOS – MATERIAL DAS ENGRENAGENS

• FABRICAÇÃO – PRECISÃO – ACABAMENTO DOS DENTES – ALINHAMENTO E BALANCEAMENTO – ROTOR

DESBALANCEADO

OPERAÇÃO – VELOCIDADE CRÍTICA – RESSONÂNCIA

NATURAIS – CONDIÇÕES AMBIENTAIS – LUBRIFICAÇÃO – MONTAGEM DA CAIXA

(28)

RUIDO

• COMPONENTES DE TRANSPORTE E APOIO

IMPACTOS NAS GUIAS E TRAVERSAS

TIPOS DE CORREIAS

EX. SUBSTITUIR MATERIAIS FERROSOS POR

OUTROS (CELERON, NYLON).

(29)

RUIDO

• COMPONENTES ESTRUTURAIS, TAMPAS, COBERTURAS

VIBRAÇÕES PRODUZIDAS POR SISTEMA DE

ACIONAMENTO, CADA COMPONENTE APRESENTA UM RUIDO CARACTERÍSTICO.

EX.. TRILHOS SUSPENSOS – FIXAR COM ISOLADORES

DE RUIDOS

TAMPAS – SOLDAR OU UTILIZAR CHAPAS MAIS GROSSAS

COLOCAR ISOLANTES (BORRACHAS) COMO NAS PORTAS DE AUTOMÓVEIS.

(30)

RUIDO

• BOMBAS, VENTILADORES – EXAUSTORES –

COMPRESSORES – GERADORES

BALANCEAMENTO

ISOLAMENTO (FORA DO AMBIENTE)

ENCLAUSURAMENTO

(31)

RUIDO

• RESUMO:

• REDUÇÃO NA FONTE

• UTILIZAÇÃO DO EQUIPAMENTO MAIS SILENCIOSO DISPONÍVEL NO MERCADO.

• REDUÇÃO DA AMPLITUDE DOS ESFORÇOS ENVOLVIDOS • REDUZIR IMPACTOS OU PULSOS

• INSTALAR ISOLADORES DE VIBRAÇÃO • UTILIZAR ABSORVENTES DINÂMICOS • BALANCEAR AS PARTES MÓVEIS

• REDUZIR O ATRITO PELA LUBRIFICAÇÃO

(32)

RUIDO

• REDUZIR A EFICÊNCIA DE IRRADIAÇÃO DO SOM

ALTERAR A ESPESSURA DOS PAINEIS, TAMPAS, PROTETORES ISOLAR OS PAINÉIS, TAMPAS E PROTETORES VIA NEOPRENE,

BORRACHA, MOLAS.

• ALTERAR O PROCEDIMENTO DE OPERAÇÃO PROGRAMAR PRODUÇÃO

(33)

RUIDO

• ALTERAÇÕES OU ATENUAÇÃO DE PERCURSO

ALTERAÇÃO DE LAY-OUT COM REDISTRIBUIÇÃO DO MÁQUINÁRIO.

POSICIONAMENTO DAS FONTES DE RUIDO EM RELACÃO À SUA DIRETIVIDADE.

UTLIZAÇÃO DE ABSORVENTES.

APLICAÇÃO DE MATERIAIS ATENUADADORES DE VIBRAÇÃO USO DE DEFLETORES, BARREIRAS.

USO DE DUTOS REVESTIDOS INTERNA E EXTERNAMENTE. CONFINAMENTO DE EQUIPAMENTO OU PESSOAL.

(34)

RUIDO

• PROTEÇÃO NO RECEPTOR

• LOCALIZAÇÃO DO PESSOAL EM RELAÇÃO AO MATERIAL

• EDUCAÇÃO DO PESSOAL EM RELAÇÃO AOS PROBLEMAS QUE O RUIDO PODE CAUSAR • LIMITAR TEMPO DE EXPOSIÇÃO

• OBRIGATORIEDADE DE USO DE EPI

(35)

RUIDO

• TIPOS PROTETOR AURICULAR ABAFADOR

INSERÇÃO : PLUG E DESCARTÁVEL • TREINAMENTO

• FISCALIZAÇÃO NO USO

• OFERECER DIVERSOS TIPOS

(36)
