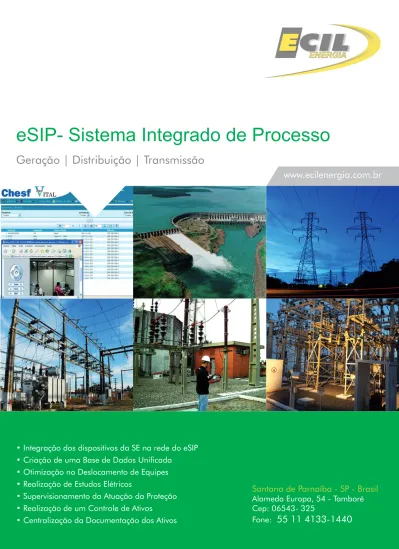

eSIP- Sistema Integrado de Processo
• Integração dos dispositivos da SE na rede do eSIP
• Criação de uma Base de Dados Unificada
• Otimização no Deslocamento de Equipes
• Realização de Estudos Elétricos
• Supervisionamento da Atuação da Proteção
• Realização de um Controle de Ativos
• Centralização da Documentação dos Ativos
Automação de Subestações
Com o advento dos sistemas computacionais em larga escala, associados às redes de dados, as corporações identificaram a possibilidade de sistematizar, os diversos processos administrativos e financeiros, em sistemas computacionais integrados, os chamados ERP’s (Enterprise, Research, Production) e que traduzem, por meio de diversos módulos de software, a forma de se operar uma empresa sob os aspectos administrativo e financeiro.
A Ecil Energia desenvolveu o eSIP (Sistema Integrado de Processo) sob esta mesma ótica, porém o foco desse sistema é o processo de geração e transmissão de energia elétrica.
O Sistema eSIP foi projetado para integrar os diversos subsistemas de processo, sejam eles softwares de supervisão, de análise, de manutenção, de segurança ou qualquer outro que tenha aplicação direta no processo, coletando dados fornecidos por todos os equipamentos que fazem parte do sistema, como relés de proteção, registradores digitais, remotas, câmeras de vídeo e equipamentos de manobra.
Esta integração permite um gerenciamento unificado do processo de geração e trans-missão de energia, resultando em uma sinergia entre os diversos subsistemas, com
eSIP - Sistema Integrado de Processo
Gerenciamento Unificado do Processo de Geração e Transmissão de Energia
ECIL ENERGIAA Ecil Energia é especial-izada no desenvolvimento de tecnologias e soluções inovadoras para o merca-do elétrico brasileiro, atu-ando fortemente nos seg-mentos de Automação de Redes Elétricas, Automação de Subestações, Redes de Comunicação e Centros de Supervisão, Estudos e Operação.
Atuando na eficientização da operação das redes de transmissão e distribuição de energia elétrica, a ECIL ENERGIA possui equipes próprias para desenvolvi-mento local de soluções, sempre colocando em pri-meiro lugar a realidade bra-sileira no que se refere à adaptabilidade, rapidez e capacidade de implemen-tação.
Para obter detalhes sobre a nossa linha de produtos e serviços, acesse o site:
www.ecilenergia.com.br
consequente resultado na melhoria dos índices de qualidade de energia fornecidos, além de reduções significativas nos custos de operação e manutenção da planta elétrica. O eSIP opera sob uma rede de processo, provendo a cada dispositivo, mecanismos de gerenciamento adequados das informações trafegadas, bem como, sistemas de controle de acesso aos diversos equipamentos e subsistemas de processo.
A estrutura funcional do eSIP está fundamentada na geração de uma base de dados de processo consistente e devidamente sincronizada, de todos os equipamentos do sistema. Partindo desta base, os diversos subsistemas serão alimentados com as informações de processo pertinentes a cada funcionalidade específica.
Assim, um sistema de manutenção poderá receber, de forma automática, informações relacionadas as operações dos equipamentos de manobra, ssim como, sistemas de CFTV poderão ser integrados a softwares de supervisão para o controle e visualização de equipamentos de pátio.
Um dos grandes problemas na integração de equipamentos de processo é sua grande heterogeneidade oriunda dos processos de aquisição realizados pelas Concessionárias e da falta de padronização oferecida pelos fabricantes trazendo várias dificuldades de integração entre produtos de diferentes protocolos e formas de acesso.
Adicionalmente, os Dispositivos de Proteção e Registro que possuem protocolos abertos, não suportam, nestes protocolos, todas as funcionalidades necessárias para atender as necessidades do Sistema eSIP, tais como, acesso a leitura e escrita aos
eSIP - Sistema Integrado de Processo
Função Principal
O Sistema eSIP, tem como função principal prover a integração, sob uma plataforma de rede WAN/ LAN, de todos os dispositivos de Processo de diversos fabricantes e modelos, tornando seu ace-sso padronizado para os operadores do sistema. Toda plataforma computacional foi desenvolvida sob ferramentas WEB, permitindo o acesso a aplicação, de qualquer estação computacional ligada à rede Intranet, ou mesmo, Internet por meio de um browser.
A integração à plataforma SCADA dos sistemas de supervisão, tais como SAGE, é parte integrante da
solução e permitirá o envio automático das infor-mações de abertura e fechamento de disjuntores ao Sistema eSIP, que dispara automaticamente a coleta de dados de oscilografia e eventos dos IEDS associados com essa base de dados unificada. O eSIP permite a análise do desempenho dos sistemas de proteção, bem como, o gerenciamento de todas as informações de programação e para- metrização dos equipamentos instalados, possibi litando um controle total dos ativos de processo.
eSIP - Sistema Integrado de Processo
Principais Funcionalidades
• Coleta automática de arquivos oscilográficos em uma ocorrência de falta, e envio a um banco de dados centralizado na plataforma do CAP (Central de Análise da Proteção) de forma padronizada (COMTRADE ou outra a ser definida).
T E L A D E C O L E T A D O S A R Q U I V O S O S C I L O G R A F I C O S
T E L A D E R E L A T Ó R I O D E A U D I T O R I A
• Gerenciamento das parametrizações de todos os relés e RDP’s integrados ao sistema, de forma automática, permitindo funcionalidades de auditoria periódica.
T E L A D E S C R I P T S D E R E L É S D E P R O T E Ç Ã O
• Carregamento remoto e automático de arquivos de ajuste de proteção, evitando deslocamento de equi-pes por longos percursos e realizando o carregamento de novos ajustes de forma segura e padronizada.
eSIP - Sistema Integrado de Processo
Principais Funcionalidades
• Gerenciamento centralizado de documentação, criando um repositório único para o armazenamento de todas as informações relacionadas aos ativos de proteção e registro.
T E L A D O C O N T R O L E D E D O C U M E N T A Ç Ã O
T E L A D O M Ó D U L O A M B I E N T A L
• Gestão das condições ambientais, nas quais, os ati-vos de proteção estão instalados, permitindo a moni-toração em tempo real, das condições de instalação, tais como, temperatura, umidade e controle de acesso a todas as casas de relé.
T E L A D A C Â M E R A W E B
• Monitoração, por câmera WEB, com controle remoto e zoom dos painéis de proteção, permitindo a visual-ização das condições de cada painel de proteção e de seus respectivos equipamentos (reles e RDP’s).
eSIP - Sistema Integrado de Processo
O eSIP também tem como funcionalidade realizar a pré-análise de distúrbios osci- lográficos, por meio da linguagem CAL (COMTRADE Analyse Language), associada a ferramentas computacionais que realizam o modelamento do sistema elétrico em função do conhecimento particular de cada instalação, por parte de seus usuários e técnicos especialistas, gerando relatórios de pré-análise a serem enviados diretamente ao grupo responsável pela operação do sistema.
O Sistema eSIP está integrado a softwares de gerenciamento de tarefas, como o Outlook, para o envio automático de emails, bem como, a rede celular, para envio de SMS para telefones pré cadastrados, permitindo aos seus usuários, o recebimento automático de mensagens de texto, quando a ocorrência de qualquer anomalia no sistema, ou quando do recebimento de eventos oscilográficos.
Além disto, o sistema permite a integração a diversos softwares de gerenciamento de manutenção, tais como SAP, possibilitando o carregamento automático de parâmetros de gestão de equipamentos de manobra. Esta integração possibilita aos sistemas de gerenciamento de manutenção identificar a cada ocorrência (abertura de disjuntores, chaves seccionadoras e etc), as reais condições de operação de tais equipamentos, e compará-las, de forma acumulativa, as condições especificadas pelos respectivos fabricantes dos equipamentos monitorados.
Desta forma, os usuários poderão determinar a real vida útil de cada equipamento de manobra, possibilitando a realização de intervenções técnicas de forma cirúrgica, somente nos equipamento e partes que realmente necessitem de manutenção.
