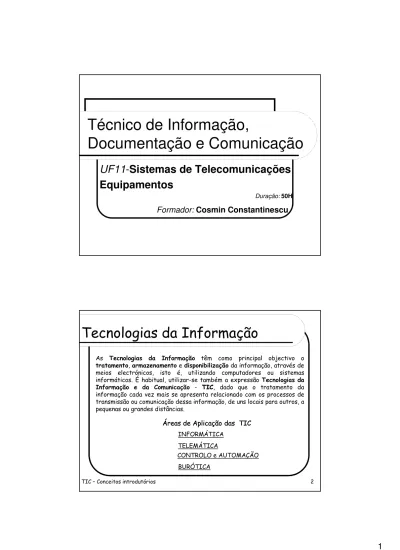

Técnico de Informação, Documentação e Comunicação

(1)

Técnico de Informação,

Documentação e Comunicação

UF11-

Sistemas de Telecomunicações

Equipamentos

Duração: 50H

Formador:

Cosmin Constantinescu

Tecnologias da Informação

As Tecnologias da Informação têm como principal objectivo o tratamento, armazenamento e disponibilização da informação, através de meios electrónicos, isto é, utilizando computadores ou sistemas informáticos. É habitual, utilizar-se também a expressão Tecnologias da Informação e da Comunicação - TICTIC, dado que o tratamento da informação cada vez mais se apresenta relacionado com os processos de transmissão ou comunicação dessa informação, de uns locais para outros, a pequenas ou grandes distâncias.

Áreas de Aplicação das TIC Áreas de Aplicação das TIC

INFORMÁTICA TELEMÁTICA

CONTROLO e AUTOMAÇÃO BURÓTICA

(2)

Informática

Informação + Automática

Informática

A palavra InformáticaInformática deriva da junção de duas palavras: Informação e Automática e significa, portanto, tratamento da informação por meios automáticos, isto é, através de um computador.

TIC – Conceitos introdutórios 3

Características da Informação

Precisa (limitar-se ao assunto em questão)

Rigorosa

Atempada

Concisa

Clara

(3)

Dados e Informação

Dados -> Processamento de dados -> Informação Os dados são todos os elementos significativos que podem ser aceites, armazenados e tratados por um computador. Dados esses sobre os quais o computador, por ordem nossa, efectua as operações necessárias ao seu tratamento - processamento de dados - de modo a obtermos uma nova informação.

Por exemplo: Se pretendermos dispor da informação da média das idades dos alunos de uma determinada turma, necessitamos dos seguintes dados:

_{N.º de alunos da turma;} _{Idade de cada um dos alunos;}

Utilizando estes dados, o computador irá efectuar os cálculos necessários - processamento de dados - de modo a podermos obter uma nova informação, neste caso, a Média das Idades dos alunos.

Dados e Informação

Todos os dados introduzidos e guardados num

computador, têm de ser traduzidos e codificados

numa linguagem própria, composta apenas por dois

símbolos: 0 e 1.

Dado que este código é formado apenas por dois

algarismos, isto é, dois dígitos, damos-lhe o nome de

código binário.

Por

sua

vez,

à

informação

armazenada

num

computador (ou num sistema informático) por este

processo chamamos informação digital.

(4)

Unidades de informação digital

A mais pequena unidade de informação é formada por um

único sinal digital, e é designada por bit (abreviatura de

binary digit).

Um byte corresponde a um conjunto de oito bits, ou seja,

uma combinação de oito zeros e uns.

Tal como nos nossos sistemas de medidas existem os

múltiplos, também em informática se utilizam por forma a

podermos quantificar a capacidade das unidades de memória.

Múltiplos do Byte

Kilobyte (Kb) = 1024 bytes

Megabyte (Mb) = 1024 Kb

Gigabyte (Gb) = 1024 Mb

Terabyte (Tb) = 1024 Gb

Unidades de informação digital

Capacidade

Capacidade de

de Armazenamento

Armazenamento de

de algumas

algumas memórias

memórias:

_{uma disquete HD (alta densidade) : ≈ 1,44 Mb} _{um CD-ROM : 700 Mb}

_{um DVD: de 4,7 Gb} _{uma PEN: 16 Gb}

Hoje em dia a capacidade de armazenamento de:

- um disco rígido de um computador médio, ronda os 500 Gb, - de uma RAM ( de armazenamento temporário), os 2048 Mb.

(5)

Vantagens e Desvantagens da

Informática

Vantagens

Vantagens::

☺

_{Economia na transmissão de dados;}

☺

_{Redução de erros;}

☺

_{Rapidez no acesso à informação;}

☺

_{Maior eficácia na tomada de decisões;}

Desvantagem

Desvantagem::

_{Redução do n.º de postos de trabalho;}

O computador como um Sistema

O computador é um sistema onde todos os seus componentes devem funcionar de forma integrada. É uma máquina programável, onde todas as tarefas que executa obedecem a instruções contidas em programas. Sem os programas, os computadores seriam máquinas inertes, pois, são os pro-gramas que lhes transmitem “vida”, lhes permitem realizar tarefas úteis, e serem versáteis.

Assim, quando nos referimos a um computador, devemos ter presente que não se trata apenas de uma máquina que integra múltiplos componentes e dispositivos electrónicos, mas mais exactamente um Sistema que integra e articula dois tipos fundamentais de elementos:

Hardware

+

Software

(6)

O computador como um Sistema

Hardware

Hardware::

Representa a parte física do sistema, e engloba todos os seus elementos eléctricos, magnéticos, mecânicos e electrónicos. Em suma, todos os componentes físicos.

O computador como um Sistema

Software

Software::

É o termo utilizado para designar de forma genérica qualquer programa informático, e de um modo geral, todos os processos lógicos de representação de informação nos computadores.

Um programa informático é um conjunto estruturado de instruções, escritas numa linguagem própria - Linguagem de Programação -, que obrigam o computador a realizar determinadas operações.

(7)

Funcionamento básico do computador

O funcionamento de um computador está naturalmente

condicionado pela existência de programas e dados. Programas, que ele deve possuir para a execução dos seus processos internos, e os dados, que lhe são fornecidos do exterior, para processar e assim, se obter informação. Dados Dados Informação Processamento Informação Informação

Funcionamento básico do computador

Dispositivos

de entrada

(input)

(teclado, rato scanner e outros)

Computador

( unidade central de processamento ou CPU, motherboard, chipset, memórias primárias: RAM, ROM,cache)

Dispositivos de

armazenamento

secundário

(disco rígido, disquetes, CD-ROM, DVD, etc)

Dispositivos

de saída

(output)

(monitor, projector impressora e outros)

(8)

Funcionamento básico do computador

⇒Designa-se por Processamento de Dados, ao conjunto de

operações efectuadas internamente pelo computador - no C.P.U., desde a Entrada dos Dados - através dos Periféricos de Input, até à Saída da Informação - através dos Periféricos de Output, sendo a Informação, o nome dado ao resultado das operações de processamento.

⇒Exemplos de operações de processamentoExemplos de operações de processamento:

⊗

Leitura de dados/instruções

⊗

Armazenamento

⊗

Comparações

⊗

Cálculos aritméticos

⊗

Ordenações

⊗

Decisões

⊗

Contagem

⊗

Transmissão de informação para o exterior

Unidade de Sistema ou Computador

Motherboard – ou placa mãe, contém um grande número de circuitos electrónicos impressos, responsáveis pela circulação dos dados e informações entre os diferentes componentes do computador e entre este e o exterior. Os componentes essenciais da motherboard são: O processador (CPU) Chipset Memórias Slots de expansão Placa de som Placa de vídeo Placa de rede

Microprocessador – é o “cérebro” do computador, pois é neste local que se executam a maioria dos cálculos e de onde surgem todas as ordens que controlam os componentes.

(9)

Unidade de Sistema ou Computador

Motherboard

Unidade de Sistema ou Computador

Chipset – é constituído por um ou vários circuitos integrados.

Faz a gestão das ligações entre o processador, a memória, a unidade de processamento gráfico e os vários controladores dos periféricos.

Memórias – são constituídas por chips, onde são armazenadas

temporária ou permanentemente as instruções do software, assim como os dados que nós próprios vamos introduzindo. A memória pode ser de vários tipos:

Permanente ou Temporária Leitura

Leitura e Escrita

(10)

Unidade de Sistema ou Computador

Memórias primárias ou principais - são memórias indispensáveis ao

funcionamento do computador e têm uma ligação estreita ao microprocessador. Encontram-se fisicamente na motherboard.

Memória RAM - É a memória principal do computador, ou seja, o

suporte que permite gravar, ler e apagar informações.

Memória ROM - É uma memória que apenas permite operações de

leitura.

Memória Cache - É também uma memória RAM que tem como função

apoiar o processador, armazenando a informação acedida frequentemente.

Memórias secundárias ou externas - são memórias de armazenamento

permanente que guardam os dados no sistema sem a necessidade de energia eléctrica.

Disco rígido, disquete, CD-ROM, DVD, etc.

Unidade de Sistema ou Computador

O barramento (bus)

_{– quando observamos detalhadamente}

uma motherboard, identificamos um conjunto muito complexo de circuitos impressos em linhas paralelas, aos quais, chamamos barramento ou (bus). São caminhos de dados que permitem o transporte e troca de informação entre os vários componentes de uma computador.

Existem três tipos de barramento ou Bus:

Bus de dados Bus de endereços Bus de controlo

(11)

Dispositivos de entrada e saída de dados

Periféricos

Os dados são introduzidos no computador através de um ou mais dispositivos de entrada ou Input, de onde são canalizados para o CPU e uma vez processados, poderão então ser enviados para o exterior através dos dispositivos de saída ou Output.

Tipos

Tipos dede PeriféricosPeriféricos

dispositivos que permitem apenas a entrada de dados. dispositivos que permitem apenas a saída de informação.

dispositivos que permitem a entrada de dados e também a a saída de informação. Input Input Output Output Input/Output Input/Output Como

Como sese ligamligam osos PeriféricosPeriféricos ?? Ligações

Ligações

Periféricos de Input

C. de Vídeo Digital C. Fotográfica Digital Rato Pointing Device Track ball Touch pad

Teclado _{Mesa Digitalizadora}

(12)

Teclado

Shift (2ª função) Teclas de função (F1 a F12) Escape (Esc) Tabulador Caps Lock (maiúsculas) Controlo

Alt Espaços Enter Movimentação_{do cursor} Backspace apaga caractere à esquerda Bloco numérico Alt Gr (3ª função)

Windows Insert Home Page Up Delete End Page Down

Periféricos de Input

Joystick Microfone Quadro inteligente Scanner Caneta Óptica Drive de CD-ROM e de DVD-ROM Leitor óptico

(13)

Periféricos de Output

Monitor Impressora Plotter Projector de Vídeo Data Show Coluna de Som Walkman digital Livro Digital Leitor de MP3

Impressoras

Impressoras matriciais ou de agulhas estão em desuso, entre

outras razões pelo facto de serem mais ruidosas.

Impressoras de jacto de tinta são aquelas que a maioria dos

utilizadores dispõe.

Impressoras laser são as que proporcionam melhor qualidade

de impressão (a preto e branco e a cores) e maior velocidade, chegando a imprimir 50 páginas por minuto. Contudo, são as mais dispendiosas.

(14)

Monitores

Os seus tamanhos medem-se em polegadas e os mais comuns são de: 15’’, 17’’, 19’’ e 21’’. Outra característica importante num monitor, é a sua capacidade de resolução, que é resultante do número de pontos de imagem - pixels - que o écran pode apresentar simultaneamente na Horizontal e Vertical.

Existem dois tipos fundamentais destes periféricos:

•• CRTCRT (Cathodic Ray Tube), em inglês, sigla de (Tubo de raios catódicos) – monitor de raios catódicos, são do género dos écrans de televisão vulgares.

•• LCDLCD ee TFTTFT (Liquid Cristal Display, em inglês, sigla de tela de cristal líquido) – ecrã de cristais líquidos, são mais estreitos do que os do tipo CRT e com uma tecnologia de funcionamento distinta. Emitem menos radiações nocivas, consomem menos energia, ocupam menos espaço, mas, o preço é mais elevado. Existem ainda os LCD´s com matriz activa, que são montados com TFT, ou Thin Film Transistor, transistores de alta capacidade que aumentam a qualidade da imagem.

Monitores

•• PlasmaPlasma -- A tecnologia baseia-se na excitação de milhares de células dispostas na superfície da tela que possuem fósforo como principal elemento. Ao receber corrente eléctrica o fósforo é excitado e produz luz, ao cessar a corrente a célula se apaga. Tecnologia que surpreende pela sua criação, ainda na década de 70, já que parece algo tão novo. Foi desenvolvida com o intuito de acabar com as inconveniências das distorções de imagem dos painéis CRT. Hoje as telas de plasma não são tão usadas como monitores, mas sim como TV´s, especialmente para reprodução de filmes, já que possui alto contraste.

•• OLEDOLED -- A tecnologia consiste no uso de díodos emissores de luz orgânicos, baseados em carbono. Daí vem o nome OLED – Organic Light-Emitting Diode ou Diodo Orgânico Emissor de Luz. Esses díodos são excitados com energia eléctrica e atingem a frequência, luminosidade e cores ideais. Uma peculiaridade é a possibilidade de utilizar esses OLEDs em painéis flexíveis e até a prova d`água, além de serem muito finos, com até 3mm de espessura. Une as qualidades individuais do plasma e do LCD e elimina seus principais defeitos, como a falta de “preto absoluto”, baixo tempo de resposta (menor ainda que do LCD), alta economia de energia e cores muito vibrantes.

(15)

Periféricos de Input/Output

Modem Écran Táctil Placa de Rede

Drive de Disquete

Drive de Disco Rígido

Drive de Zip Drive de Streamer

Drives de:

_CD-R _CD-RW _DVD-R _DVD-RW

Como se ligam os periféricos?

Os computadores pessoais dispõem de vários pontos de conexão ou ligação, habitualmente chamados portas e que se dividem em:

• Porta de Série – para modem, projector, … • Porta Paralela – para impressora, scanners, …

• Porta USB – cada vez mais para uma maior diversidade de periféricos.

• Conectores do teclado e do rato

(16)

Programas informáticos

Um computador precisa de software, isto é, programas responsáveis pelo seu próprio funcionamento e de outros programas de aplicação, que nos permitem escrever textos, desenhar, gráficos, …

Tipos de Software:

• Software de sistema – é responsável pelo funcionamento do próprio computador e de todo o hardware. Os programas mais importantes são os sistemas operativos, sendo actualmente utilizado o sistema operativo Microsoft Windows XP

• Software de aplicação – é constituído por uma imensa variedade de programas que nos permitem realizar inúmeras tarefas.

Exemplos: Programas de processamento de texto; Folhas de cálculo;

Sistemas de gestão de bases de dados.

31 TIC – Conceitos introdutórios
