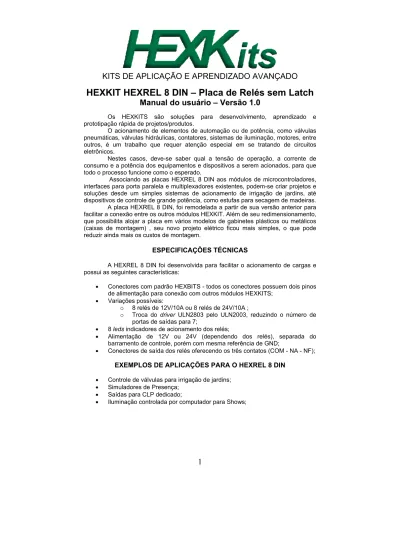

KITS DE APLICAÇÃO E APRENDIZADO AVANÇADO

HEXKIT HEXREL 8 DIN – Placa de Relés sem Latch

Manual do usuário – Versão 1.0

Os HEXKITS são soluções para desenvolvimento, aprendizado e prototipação rápida de projetos/produtos.

O acionamento de elementos de automação ou de potência, como válvulas pneumáticas, válvulas hidráulicas, contatores, sistemas de iluminação, motores, entre outros, é um trabalho que requer atenção especial em se tratando de circuitos eletrônicos.

Nestes casos, deve-se saber qual a tensão de operação, a corrente de consumo e a potência dos equipamentos e dispositivos a serem acionados, para que todo o processo funcione como o esperado.

Associando as placas HEXREL 8 DIN aos módulos de microcontroladores, interfaces para porta paralela e multiplexadores existentes, podem-se criar projetos e soluções desde um simples sistemas de acionamento de irrigação de jardins, até dispositivos de controle de grande potência, como estufas para secagem de madeiras.

A placa HEXREL 8 DIN, foi remodelada a partir de sua versão anterior para facilitar a conexão entre os outros módulos HEXKIT. Além de seu redimensionamento, que possibilita alojar a placa em vários modelos de gabinetes plásticos ou metálicos (caixas de montagem) , seu novo projeto elétrico ficou mais simples, o que pode reduzir ainda mais os custos de montagem.

ESPECIFICAÇÕES TÉCNICAS

A HEXREL 8 DIN foi desenvolvida para facilitar o acionamento de cargas e possui as seguintes características:

• Conectores com padrão HEXBITS - todos os conectores possuem dois pinos de alimentação para conexão com outros módulos HEXKITS;

• Variações possíveis:

o 8 relés de 12V/10A ou 8 relés de 24V/10A ;

o Troca do driver ULN2803 pelo ULN2003, reduzindo o número de

portas de saídas para 7;

• 8 leds indicadores de acionamento dos relés;

• Alimentação de 12V ou 24V (dependendo dos relés), separada do barramento de controle, porém com mesma referência de GND;

• Conectores de saída dos relés oferecendo os três contatos (COM - NA - NF);

EXEMPLOS DE APLICAÇÕES PARA O HEXREL 8 DIN

• Controle de válvulas para irrigação de jardins; • Simuladores de Presença;

• Saídas para CLP dedicado;

(2)

Figura 1. Placa HEXKIT HEXREL8.

ALGUNS DOS MODELOS HEXKITS COMPATÍVEIS:

• HEXKIT F628 – Kit para microcontrolador baseado no PIC16F628 • HEXKIT F877 – Kit para microcontrolador baseado no PIC16F877 • HEXKIT F876 – Kit para microcontrolador baseado no PIC16F876

• HEXKIT DSPIC28 - Kit para microcontrolador baseado na Família DSPIC de 28 pinos

• HEXKIT DSPIC40 - Kit para microcontrolador baseado na Família DSPIC de 40 pinos

• HEXKIT 8051 – Kit para microcontrolador baseado na Família 8051 • HEXKIT Porta Paralela – Módulos para acionamento utilizando a Porta

Paralela de um PC;

(3)

Figura 2. Diagrama elétrico da HEXKIT HEXREL8 DIN.

Figura 3. Diagrama elétrico das conexões de saída dos relés da HEXKIT HEXREL8 DIN.

CONFIGURAÇÃO DOS CONECTORES DA HEXKIT HEXREL8

CON 1 – CONEXÃO COM PADRÃO ELÉTRICO TTL

O CON 1 apresenta, além dos pinos de alimentação TTL de 5V, os sinais para acionamento individual dos relés. Para acionar um relé em especial, utilizaremos sua entrada respectiva (exemplo: relé K0 – acionado por D0), lembrando que este será ativo quando sua entrada estiver em nível alto, ou seja, +5V.

Os demais pinos e a correspondência aos seus respectivos relés são apresentados na Figura 4.

(4)

X9 – CONECTOR – ALIMENTAÇÃO DOS RELÉS

O conector X9 é utilizado para alimentação dos relés, ou seja, se estiver utilizando relés de 12V, é só seguir as indicações da serigrafia da placa.

Em caso de utilização de relés de 24V, alguns cuidados devem ser tomados: 1. Substituir os resistores R1 à R8 de 1K por 2K2;

2. Substituir o capacitor de filtro C3 para que a tensão de isolamento seja compatível com a de alimentação, mantendo o valor da capacitância em 100uF (por exemplo 100uf/50V).

3. Respeitar a polaridade indicada na serigrafia, ou seja, onde se lê +VCC será +24V.

4. Substituir os relés K0 à K7 de 12V por relés de 24V, com mesmo invólucro.

A Figura 5 apresenta a ordem dos pinos do conector.

Figura 5. Pinos do conector X9 utilizados.

X1 à X8 – CONECTORES DE SAÍDAS PARA OS CONTATOS DOS RELÉS

Para acessar os contatos de potência dos relés (NA,NF e Comum), devem ser utilizados os conectores respectivos para cada relé (exemplo – Relé K0 – conector de saída X1), onde 1 corresponde ao NF (normalmente FECHADO), 2 corresponde ao COMUM e 3 corresponde ao NA (normalmente ABERTO, para cada conector).

As figuras 6 e 7 apresentam a disposição e a identificação numérica de cada conector e seus contatos.

Figura 6. Pinos do conector X1 à X4.

Figura 7. Pinos do conector X5 à X8.

TESTE DA HEXKIT HEXREL 8 DIN

Para garantir que seu trabalho foi realizado com sucesso, depois de montar sua HEXKIT HEXREL8 DIN, realize um teste de acionamento alimentando-a corretamente com 12V (caso seus relés sejam de 12V). Com o auxilio de um fio ligado a +5V ou +12V, conecte-o individualmente a cada entrada (D0 à D7). Este procedimento deverá acionar o led e o relé correspondente a esta entrada.

Após a verificação de funcionamento, um teste mais elaborado pode ser realizado com o auxilio da porta paralela de um microcomputador e um software simples de acionamento dos sinais de dados.

A tabela 1 apresenta os pinos utilizados para a conexão com a porta paralela.

(5)

Tabela 1 – Correspondência de pinos da Porta Paralela

Porta Paralela – conector DB25 HEXKIT HEXREL8 DIN

Pino 2 – D0 Pino 4 – D0 Pino 3 – D1 Pino 5 – D1 Pino 4 – D2 Pino 6 – D2 Pino 5 – D3 Pino 7 – D3 Pino 6 – D4 Pino 8 – D4 Pino 7 – D5 Pino 9 – D5 Pino 8 – D6 Pino 10 – D6 Pino 9 – D7 Pino 11 – D7 Pino 18 ao 25 – GND Pino 2 – GND

Acesse o link para download em: www.hexkits.com.br/downloads, com exemplos, datasheets, entre outras informações interessantes.

POLÍTICA DE GARANTIA

1 – GARANTIA LIMITADA

Os produtos HEXBITS têm garantia contra defeitos de fabricação quando os mesmos forem usados segundo as condições de uso e manuseio normais expostas neste Manual do Usuário.

2 – COBERTURA DA GARANTIA

Se a HEXBITS receber notificação de algum defeito durante o período de garantia, ela poderá, à seu critério, substituir o produto defeituoso sem custos para o cliente.

A presente garantia não inclui a compensação ou indenização monetária devido ao mau funcionamento ou danos em quaisquer componentes e/ou equipamentos utilizados na montagem/operação do HEXKIT.

Em qualquer circunstância, a responsabilidade máxima para com o cliente, estará limitada ao preço de compra pago pelo HEXKIT, e devidamente documentado com sua nota fiscal.

3 – LIMITAÇÕES DA COBERTURA

A garantia não será aplicada para os seguintes casos:

• Quando o produto sofrer alterações não documentadas pela HEXBITS; • Quando o dano for decorrência de usos indevidos dos produtos. 4 – SOLICITAÇÃO DE GARANTIA

Para obter o serviço dentro da garantia, o cliente poderá recorrer a qualquer uma das formas de contato abaixo, portando uma cópia da nota fiscal de compra:

• Email: [email protected] • Fone: (41) 3019-8632

A equipe HEXBITS deseja ótimos resultados com seus trabalhos e aproveite ao máximo os recursos de sua placa HEXKIT HEXREL8 DIN.

(6)

Lista de Componentes

QTD Identificação Modelo Descrição

8 R1 à R8 1K Resistor mini

9 D0 à D7 Led 3mm Led´s vermelhos ou verdes

1 C2 100uF/25V * Capacitor Eletrolítico – ver texto

1 C1 100nF Capacitor cerâmico

8 K0 à K7 Relé 12V/10A * Relé – ver texto

1 IC1 ULN2803 Circuito Integrado

8 X1 à X8 KRE 3 ou BR3 Conector de potência

1 X9 KRE 2 o u BR2 Conector de potência

Componentes diversos

QTD Descrição 1 Barra de pinos com 40 pinos, padrão ou de 90º

1 Metro de solda

Obs: A placa HEXKIT HEXREL8 DIN, por padrão, é fornecida sem os componentes, cabendo ao usuário a aquisição e montagem destes. Os produtos HEXBITS têm garantia contra defeitos de fabricação quando os mesmos forem usados segundo as condições de uso e manuseio normais expostas no Manual do Usuário.
