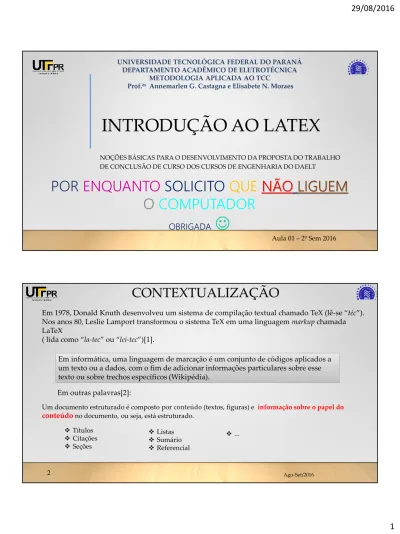

INTRODUÇÃO AO LATEX
NOÇÕES BÁSICAS PARA O DESENVOLVIMENTO DA PROPOSTA DO TRABALHO DE CONCLUSÃO DE CURSO DOS CURSOS DE ENGENHARIA DO DAELT
UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ DEPARTAMENTO ACADÊMICO DE ELETROTÉCNICA
METODOLOGIA APLICADA AO TCC Prof.ªs Annemarlen G. Castagna e Elisabete N. Moraes
Aula 01 – 2º Sem 2016
POR
ENQUANTO
SOLICITO
QUE
NÃO
LIGUEM
O
COMPUTADOR
OBRIGADA
CONTEXTUALIZAÇÃO
Em 1978, Donald Knuth desenvolveu um sistema de compilação textual chamado TeX (lê-se “téc”). Nos anos 80, Leslie Lamport transformou o sistema TeX em uma linguagem markup chamada LaTeX
( lida como “la-tec” ou “lei-tec”)[1].
Em informática, uma linguagem de marcação é um conjunto de códigos aplicados a um texto ou a dados, com o fim de adicionar informações particulares sobre esse texto ou sobre trechos específicos (Wikipédia).
Em outras palavras[2]:
Um documento estruturado é composto por conteúdo(textos, figuras) e informação sobre o papel do
conteúdono documento, ou seja, está estruturado. Títulos
2
CONTEXTUALIZAÇÃO
Ago-Set/2016
Uso do Word escrita e visualização na mesma janela. As ações de edição são realizadas de forma intuitiva.
LaTeX são dois ambientes: código-fonte e o produto final.
O produto final é o resultado de um
comando
específico adicionado ao conteúdo. O resultado final é superior a editores de texto comuns [1].WYSIWYG é oacrônimoda expressão em inglês "What You See Is What You Get", cuja tradução remete a algo como "O que você vê é o que você obtém“ (Wikipédia).
Créditos: [3] 3
CONTEXTUALIZAÇÃO
Ago-Set/2016
COMO ELABORAR
E OBTER O
DOCUMENTO FINAL?
ESTRUTURA ELEMENTAR
Ago-Set/2016+
EDITOR DE
TEXTO DEDICADO
PRINCIPAIS
EXTENSÕES:
Nomearquivo.tex
Style.sty
Class.cls
Referencia.bib
Editor adotado para as aulas 5
Preâmbulo do documento:
\documentclass{article}
4
Documento Pronto
Ago-Set/2016
MiKTeX é uma distribuição TeX/LaTeX para Microsoft Windows desenvolvida por Christian Schenk. Consiste numa implementação do sistema TeX e um conjunto de programas relacionados
(Wikipédia).
7
EDITOR DO LATEX
Ago-Set/2016
LaTeX Editor, chamado
de LED, é um ambiente para desenvolvimento rápido de documentos em TeX e Latex rápida e desenvolvimento documento LaTeX. Ela uma ferramenta livre (no entanto, as doações são bem vindas para seu aperfeiçoamento) (Wikipédia, tradução nossa).
TUTORIAL PARA A INSTALAÇÃO
Ago-Set/2016
DOCUMENTO BASE - TEMPLATE
Template (ou "modelo de documento") é um documento de conteúdo, com apenas a apresentação visual (apenas cabeçalhos por exemplo) e instruções sobre onde e qual tipo de conteúdo deve entrar a cada parcela da apresentação — por exemplo conteúdos que podem aparecer no início e
conteúdos que só podem aparecer no final (Wikipédia) .
Normalmente o template é disponibilizado pelas instituições ou pela organização do evento quando da submissão de artigos.
6
DOCUMENTO BASE - TEMPLATE
Ago-Set/2016
11
DOCUMENTO BASE - TEMPLATE
Ago-Set/2016
Ago-Set/2016
LATEX ONLINE
X
OFFLINE
Vantagens e desvantagens:
ONLINE não precisa fazer a instalação dos programas na máquina, porém requer a existência de uma conexão estável com a web, possuem $ pelo uso, sendo que as versões ‘free’ são restritas, por ex.: ao total de arquivos ou período ou ainda templates de eventos não são disponibilizados. Possíveis links:
OFFLINE dificuldade de instalação. Sem restrição de uso e sem a necessidade da web estável.
Blog LaTeX BR http://latexbr.blogspot.com.br/2013/03/editores-latex-on-line.html 1. WriteLaTeX Overleaf 2. ShareLaTeX ScribTeX 3. SpanDeX 4. LaTeXLab 5. LaTeX Previewer 6. JaxEdit 13
PASSOS INICIAIS – 1º
1º) Criar uma pasta no diretório MEUS DOCUMENTOS salvando com o
“seunome_TEX”.
8
PASSOS INICIAIS – 2º
Ago-Set/2016
2º) Acessa a web (CHROME) para ir na webpage da Prof.ª Elisabete (ELISANM DAELT UTFPR)
www.daelt.ct.utfpr.edu.br/elisanm
2.1) na aba “NOÇÕES LATEX”
15
PASSOS INICIAIS – 3º
Ago-Set/2016
3º) Faz o download do arquivo “TemplateRelatorio”. 3.1) Deszipa dentro da pasta que foi criada no passo 2.
PASSOS INICIAIS – 4º
Ago-Set/2016
4º) Abre o editor do latex: LEd
17
TELA DE INICIAÇÃO DO Led – 5º
5º) Na opção abrir arquivo, localize e abra a pasta que foi deszipada (TemplateRelatorio).
10
PASSOS INICIAIS – 6º
Ago-Set/2016
6º) Na caixa de diálogo selecione a opção “All
files
”19
PASSOS INICIAIS – 6º (cont)
Ago-Set/2016
6.1) Uma lista de arquivos com diferentes extensões serão visualizados.
6.2) Localize e abra arquivo
Modelo_relatório.tex
Ago-Set/2016 Árvore de projetos abertos Lista dos conteúdos do projeto ativo
Linha de comandoe Mensagens
Área de trabalho Vi s u a l i z a ç ã o
JANELA DE OPERAÇÃO DO LEd
21
PASSOS INICIAIS – 7º
7.1) Mouse sobre a área da barra de ferramentas botão direito do mouse ativa ou desativa as opções.
12
FORMAS DE COMPILAÇÃO – 8º
Ago-Set/2016
http://prorum.com/index.php/392/diferenca-entre-pdflatex-latex-existe-alguma-vantagem-deles Aceita figuras com extensão .eps Aceita figuras com extensão .jpg,
.png e .pdf
-Compila somente com figuras com o formato .eps -O resultado é observado diretamente no DVI Viewer (device independent file format ) arquivo de saída do TeX.
-Compila figuras com o formato .jpg, .png e .pdf -O resultado só pode ser visualizado pela geração do formato PDF e posterior abertura do arquivo. -A cada nova visualização um novo pdf dever ser gerado e aberto, o que em textos mais longos irá requere um tempo a mais para a realização destas ações.
LaTeX: PDFLaTeX:
23
COMPILAÇÃO
PDFLaTeX
– 8Aº
Ago-Set/2016
2x
Ago-Set/2016
GERAÇÃO DO PDF – 9Aº
1 2 25DOCUMENTO GERADO
Para inserir o seu nome:
1. Na pasta TemplateRelatorio
abrir o arquivo capa.tex;
2. Localizar no documento em que
linha está a palavra autor;
3. Escrever o seu nome;
4. Salvar
5. VOLTAR para o arquivo
Modelo_Relatorio.tex
6. Compilar, gerar o pdf e abrir o
14
ARQUIVO COM AS REFERÊNCIAS “.bib”
13º
Ago-Set/2016
Reconhecimento
do arquivo que
contém os nomes
dos autores que
serão usados nas
citações:
27
COMPILAÇÃO DAS REFERÊNCIAS – 10º
Ago-Set/2016
10.1) Com o arquivo .tex ativo na janela do Led, clicar no ícone com o livro azul:
10.2) Repitaeste procedimento até a ocorrência de nenhuma mensagem na área de MSGs 28
Ago-Set/2016
COMPILAÇÃO
LATEX
– 8.Bº
29
COMPILAÇÃO LATEX (
figuras no formato EPS
)
A compilação LATEX somente aceita figuras que estejam no formato EPS
EPS - Encapsulated PostScript - PostScript é um formato vetorial aceito por um grande número de impressoras laser. Ele é padrão em Editoração Eletrônica, porque é aceito em birôs de
impressão de alta definição. O EPS pode ser aberto em softwares gráficos e de desenho, como PhotoShop, CorelDraw ou Illustrator [4].
16
Modificação da extensão pdf para eps
Ago-Set/2016
Localizar no texto em que linha está inserido o arquivo da figura.pdf.
• Para isso use as teclas CTRL + F e a janela “FIND” é aberta.
• Escreva figura e tecle “Find” ...
31
Ago-Set/2016
Modificação da extensão pdf para eps
O cursor irá localizar a região do texto em que a palavra figura está localizada
Descomente (apagar o %) destas linhas
Comente
(insira o
%) nestas
linhas
32Ago-Set/2016
COMPILAÇÃO LATEX- 8Bº -
2ª tentativa
33
GERAÇÃO DO DOCUMENTO PDF – 9Bº
18
ATIVIDADE PROPOSTA
Ago-Set/2016
Para isso:
1) Copiar o conteúdo da pasta TemplateRelatorio para pasta criada.
2)Renomear o Arquivo Modelo_relatorio.tex para Exerc1.tex (a extensão deve ser inclusa no momento que salva!!)
NÃO é possível renomear e salvar
SOMENTE o .tex em outra pasta.
PRECISA “LEVAR” TODOS ARQUIVOS
ORIGINAIS DO TEMPLATE
O texto entregue deverá ser digitado usando o mesmo template do relatório porém salvo em uma pasta como nome Exercicio1.
35
ATIVIDADE PROPOSTA
Ago-Set/2016
O texto entregue deverá ser digitado usando o mesmo template do relatório porém salvo como em uma pasta como nome Exercicio1 Exerc1.tex (a extensão deve ser inclusa no momento que salva!!) No preâmbulo incluir a package color ou seja: \usepackage{color}
Resultado Final
Ago-Set/2016 37
