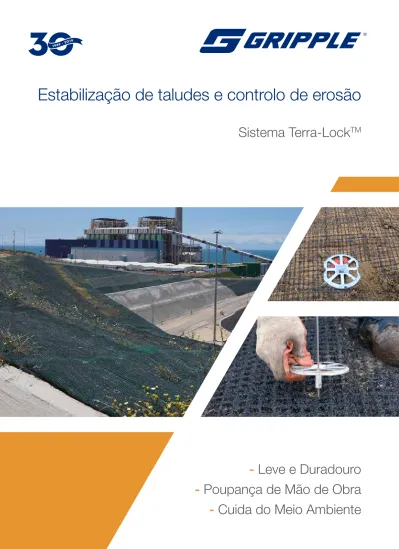

Leve e Duradouro
-
Poupança de Mão de Obra
-
Cuida do Meio Ambiente
Estabilização de taludes e controlo de erosão
O Sistema Terra-Lock™ da Gripple, utilizado em vários locais de todo o mundo, é um método inovador de engenharia geotécnica para a estabilidade de taludes e de elevada erosão, oferecendo poupanças significativas em termos de tempo e de mão de obra, segurança imediata e auxiliando o crescimento da vegetação.
O sistema é adequado para utilização em, entre outros:
Ao criar estruturas verdes sustentáveis e duradouras através do reforço da natureza, o Sistema Terra-Lock™ é a solução inovadora e de nova geração, concebida para substituir ou trabalhar em conjunto com os métodos tradicionais de retenção de solo e de estabilização de taludes.
Gripple
Sistema Terra-Lock™
Cortes Estabilidade de taludes Aterros Margens de rio superficiais
Canais Lagos e
vertedouros
A Gripple é um fabricante inovador líder de mercado para os sectores de construção civil, industrial, sísmico e agricultura. Com parceiros em todo o mundo, Gripple é uma marca globalmente reconhecida, sinónimo de soluções de poupança de tempo, mão de obra e CO2 , excelente apoio técnico e inovação dentro de uma empresa propriedade dos seus colaboradores.
A Gripple oferece uma solução completa de alta qualidade, concebida e fabricada internamente para a
estabilização de taludes e controle de erosão. A nossa equipa técnica está disponível para acompanhar os clientes instaladores e dar formação directamente em obra.
A fixação é feita graças ao rolo cerâmico que se move livremente numa direção e bloqueia
firmemente o cabo no sentido contrário. Terminal de Topo
COMPONENTES DO
SISTEMA TERRA-LOCK
TMTirante - Cabo de Aço
Pino
Âncora
Manta Geotextil 3D G-MAT Abraçadeira
A gama de produtos Terra-Lock permite estabilizar os taludes e trabalhar contra a erosão doss terrenos, graças à associação da manta geotextil 3D G-MAT e o sistema de Âncora inovador da Gripple.
Linha de Ruptura
Linha de Ruptura
Como funciona
Âncora
Impede o movimento em massa da terra ao fixar-se em solo estável sob as potenciais linhas de ruptura, aumentando
assim os fatores de segurança. O inovador sistema de instalação da âncora Terra- Lock™ permite aceder às
propriedades de engenharia do solo com o mínimo de distúrbio.
INSTALAÇÃO
Geotextil 3D
Adapta-se a todo tipo de terrenos, criando um contacto íntimo com o solo.
Cria uma forte aliança entre a terra e o geotêxtil. Este processo permite estabilizar o
terreno.
A sua estrutura tridimensional permite à vegetação crescer mais rapidamente. A combinação geotêxtil 3D e as raízes reforçará
a estrutura. A estabilização dos taludes fica assegurada graças ao uso combinado
da G-MAT e do nosso sistema de Âncora Terra Lock.
GESTÃO DE ÁGUAS
O design hidráulico assegura a instalação da TRM corretamente. A TRM reduz a erosão da superfície devido a água e ar, enquanto a sua permeabilidade evita o enfraquecimento da estrutura. O composto Terra-Vegetação-TRM permite um aumento significativo das tensões de cisalhamento permitidas devido à erosão, impedindo assim a perda excessiva de solo. Em seguida, as âncoras transferem as forças de cisalhamento em profundidade para o solo de modo a garantir um sistema seguro e estável.
INSERÇÃO:
Insira o varão através da âncora e posicione-a contra a superfície.
SUGESTÃO:
Para um acabamento limpo e profissional, utilize o Alicate Gripple (pagina 18) para cortar pontas deUtilize o GPD para instalar a âncora à profundidade necessária.
BLOQUEIO:
Utilize o JackJaw® para remover
o varão e preparar o sistema para o funcionamento.
Maquinaria pesada e instalações
As instalações de armadura pesada requerem movimentações regulares da maquinaria pesada durante o processo de
instalação.
A natureza leve do Sistema Terra-Lock™ não só reduz os custos de instalação, como reduz também de forma significativa o tráfego de
pesados nas instalações, melhorando consideravelmente a segurança. Estes elementos proporcionam também
benefícios significativos em locais de acesso limitado.
Mão de obra
A instalação de armadura pesada é complexa e, frequentemente, requer muita maquinaria. O Sistema Terra-Lock™
é instalado de forma rápida e com ferramentas manuais, reduzindo consideravelmente os tempos de
instalação e proporcionando poupanças significativas em termos de custos e mão de
obra.
Movimentos de terras
A instalação de armadura pesada requere trabalhos de movimentação de terras que permitam colocar pedras grandes e/ou betão para aumentar o fluxo da
passagem da água. O sistema Terra Lock não acrescenta espessura ao curso do canal, pelo que se
evita realizar grandes movimentos de terra, poupando-se em custos e tempo
de mão de obra / equipamento.
Enquanto a armadura pesada está associada a elevados custos e emissões; esta é também suscetível a
enfraquecimento e falhas estruturais. O Sistema Terra-Lock™ da Gripple reduz a quantidade de armadura pesada utilizada no local, ao mesmo tempo que reduz significativamente os riscos de falha.
Métodos tradicionais
Transporte
A presença de transportes pesados, como betoneiras é uma característica das instalações
tradicionais de armadura pesada. A utilização e a melhoria dos materiais presentes no local por parte do Sistema
Terra-Lock™, conjugadas com a sua natureza leve, reduzem significativamente
os movimentos de veículos e simplificam o seu manuseamento no local. Poderão
ser entregues mais de 4 900 m² do Sistema Gripple em apenas uma
CO2 e outros poluentes
O Sistema Terra-Lock assegura grandes reduções em termos de emissões e pegada de carbono em comparação com
as armaduras pesadas tradicionais. O betão é responsável por 5% das emissões
sintéticas de CO2 a nível mundial, enquanto a vegetação promovida
pelo Sistema Terra-Lock™ absorve ativamente o CO2.
Estética
Um benefício óbvio em relação aos sistemas tradicionais é o acabamento
verde conseguido com o Sistema Terra-Lock™. Um acabamento de vegetação natural proporciona uma estética aprimorada em comparação
com o betão, que é muitas vezes suscetível a danos por graffiti.
As soluções de armadura pesada ainda são necessárias em algumas aplicações. A Gripple concebeu o Sistema Terra-Lock™ como uma solução abrangente, mas também como um eficaz complemento à armadura pesada, assegurando que a melhor solução no local é sempre disponibilizada com base nas condições geotécnicas. A utilização do Sistema Terra-Lock™ leve, mas duradouro, resulta em poupança de tempo e, consequentemente, de dinheiro.
Mais verde com Gripple
Vegetação
O sistema Terra-Lock™ promove e desenvolve o crescimento da vegetação, criando uma opção sustentável que permite à natureza criar
a sua própria proteção. É duradouro, ecológico e verdadeiramente capaz
de captar sedimentação.
Gabião
O sistema Terra-Lock™ complementa soluções mais pesadas através da
utilização de âncoras; o peso e a capacidade do gabião podem ser aumentados sem a necessidade
de materiais extremamente pesados.
1
1 2 3
2
A
Gripple é reconhecida por fornecer soluções inovadoras e rentáveis
para controlo de erosão e estabilização do solo.
O Sistema
Terra-Lock™ é fornecido em kits prontos a utilizar com
combinações de âncoras Terra-Lock™ , terminais Terra-Lock™ e
comprimentos de cabos específicos de acordo com os requisitos do
projeto e condições geotécnicas.
O sistema proporciona estabilização imediata, não requer fixação e é
acompanhado por uma variedade de ferramentas de instalação.
4 5 6
3
4
5
6
“O Sistema Terra-Lock™ foi desenvolvido para
instalação rápida e fácil e para segurança imediata”
Geomembrana fixado com TL-40LL e TL-A3
Manta de transição TL-304 e TL-A3
Âncora Terra-Lock disponível nos tamanhos: TL-A2, TL-A3 e TL-A4
Benefícios do sistema
O Sistema Terra-Lock™ da Gripple assegura poupanças consideráveis em termos de tempo, mão de obra e, consequentemente, custos, enquanto oferece estruturas mais verdes. A solução oferece muitos benefícios nos campos da construção, da engenharia e do ambiente quando utilizada junto de água ou por si só em taludes. O sistema reduz a quantidade de falhas e, acima de tudo, o risco de inundações mantendo o tamanho e a forma pretendidos para os cursos de água de modo a que estes continuem a funcionar corretamente.
Reduz a velocidade
A utilização de vegetação no Sistema Terra-Lock™ pode controlar os fluxos hidráulicos, minimizando a fricção e os danos noutras partes do sistema.
Maior fator de segurança
A profundidade de instalação das âncoras é calculada com base em princípios de engenharia para garantir que o Sistema é fixado em solo estruturalmente sólido.
Leve
Fácil de manusear no local e adiciona cargas mínimas à estrutura. Minimiza assentamento e a subsidência, principalmente em solos pobres.
Taludes íngremes
Permite aplicações em taludes e aterros com ângulos acentuados, reduzindo os trabalhos de preparação e maximizando a utilização do espaço.
Resistência
Os elementos de reforço da solução em conjunto com a promoção de vegetação significam que o Sistema Terra-Lock™ é essencialmente autorregenerável, proporcionando longevidade à instalação.
Controlo de sedimentos
O contacto direto com substratos retém as partículas do solo, minimizando a erosão e a sedimentação a jusante.
Prevenção de rupturas
O sistema segura de forma activa a superfície, fixando-a profundamente à Ancora, ao mesmo tempo que reduz riscos de ruptura.
Duradouro
Fabricado utilizando materiais resistentes à corrosão para assegurar a longevidade.
τs = γdSo
γ = unit weight of water (9810 N/m3) d = depth of flow (m) S0 = Channel Gradient (8.33 x 10-5) For 0 Km to 2.00 Km
τs = 9810 x 4 x 8.33 x 10-5 = 3.26 Pa τs = 9810 x 4.25 x 8.33 x 10-5 = 3.47 Pa This is within the Terra-lock system allowable shear stress. The flow velocity of 0.76 m/sec is also within the recommended matting capabilities (4 m/s unvegetated and 7m/s vegetated).
Gripple Ltd. Always recommends vegetation of channels, establishing vegetation increases both slope and channel bottom factor of safety and thus stability, ultimately without vegetation surficial erosion will always occur.
For the vegetation analysis it was assumed to be Bunch with Retardance Class C: Good Stand (6”-11”) and poor coverage < 50%.
All designs show significantly improved performance when vegetated, vegetation increases slope factor of safety and thus stability through reducing surface erosion, therefore a vegetated class C: Good Stand (6”-11”) with up 50% coverage is recommended. The Gripple Ltd. Terra-LockTM system indicative spacing’s can be found in appendix drawing. Gripple Ltd. recommend a 0.5 TL100-TA2 System per m2 and 2 TLP-1 per m2 to achieve intimate contact between the ground and mat, it also helps to achieve an adequate factor of safety.
4. Slope Stability Analysis
Based on the previously established channel geometry and soil information provided, a slope stability analysis was carried out.
Gripple are confident in specifying Terra-LockTM system that will adequately stabilise the slopes.
We assumed the slopes are inherently stable in terms of global stability and deep seated failures.
The following conditions were provided at location ‘LS 18500’ for 4m below: o Cohesive soil
o Unit Weight of the Soil γ = 20 kN/m3
o Internal Shear Angle = 12̊ o Cohesive Strength = 58.8 Kn/m2
TL-A2 and TL100 can achieve 145kgf in these soil conditions, this should be verified with onsite testing.
This report was gener
ated by LimitState: GEO3.4.a.20820 - www.limitstate.com About this Repor t
This report has been gener ated using
LimitState:G EO, a software application capabl
e of directly identifying the critical collapse mec
hanism for a wide variety of geotechni
cal stability problems, including thos e involving slopes
, retaining walls, foot ings etc. The software utilizes the Discontinuity Lay
out Optimization (DLO) procedur e to obtain a solution
(Smith and Gilber t 2007). The
main steps involved are: (i) distribution of nodes acros
s the problem dom ain; (ii) connec
tion of every node to every other
node with potential discont inuities (e.g. slip-lines
); (iii) application of rigorous optimization techni
ques to identify the critical subset of potential discont
inuities, and hence also the criti
cal failure mec hanism and
margin of safety. The accurac
y of the DLO solution is cont rolled by the
specified nodal density. W ithin the set of all pos
sible discontinuitiues linking pairs of nodes , all potential translational
failure mechani sms are considered,
whether anticipat ed or not by the engineer. Failure mechani
sms involving rotations along the edges
of solid bodies in the
problem can also be identified. Thus in this case the solution
identified by the DLO procedur
e is guaranteed to be the most critical
solution for the problem posed.
This means that there is no need to prescribe
any aspect of the collapse mechani
sm prior to an anal ysis, or to separately consider
different failure modes. The critical mechani
sm and collaps e load factor are det
ermined according to the well established upper bound
theorem of plasticity. LimitState:G
EO reports the solution to a problem both visually as a collapse mechanism and
numerically in term s of an Adequac
y Factor, which is defined as the factor by which specified loads
must be increas ed, or material strengt
hs decreas ed, in order for the system under cons
ideration to reac h a collapse state. REFERENCE
Smith, C.C. and Gilber t, M. (2007) Appl
ication of discontinui ty layout opt
imization to plane plasticity problems, Proceedi ngs of the Royal Soc
iety A: Mathem atical, Physical and
Engineering Sciences, Vol. 463, 2086, pp 2461-2484. Summa ry Name Date of Analysis Name of Engineer Organization Korea, Goodwill Tue Jan 24 2017 Rob Hepworth Gripple Refer ence # Location Map Reference Tags Type A Comments Target Nodal
DensityNodal Spacing ScaleFactor Water
Model Failures? TranslationalModel Failures? RotationalSeismHoriz. / Vic Accelerations:ert. (g)
Medium (500 nodes ) 13.9394 Enabled True Along edges None Scenario Partial Facto r Set Short / Long Term?**
Analysis Type Adequacy Factor 1*
Unity Long Term
Factor Load(s) 0.5664
*This report provides details of this scenar
io, which has been identified as the
most critical. **For M ohr Coulomb m
aterials with Drainage Behaviour specified as 'drained/undrained'
, undrained proper ties are used in a short term anal
ysis, and drained properties are used in a long
term analysis. Failure Mechanism (Scenario 1) Geometry (all distances in m) All Geo metrical Objects No. of Vertices (V) No. of Bound aries (B) No. of Solids (S) 12 14 1
Serviços técnicos
A Gripple compromete-se a dar a solução mas eficiente para cada projecto. A nossa equipa de Engenheiros assegura que todos os sistemas estão desenhados para oferecer uma segurança imediata.
Os nossos serviços incluem:
Para obter mais informações, visite www.gripple.com
Para quaisquer serviços técnicos, incluindo visitas ao
local GRATUITAS, contacte-nos através do número:
+351 265 898 900
Estudo prévio
As inspeções locais e a interpretação de relatórios geotécnicos asseguram que a Gripple é capaz de oferecer conceitos de engenharia para resolução de problemas geotécnicos. É possível disponibilizar esquemas completos com as respetivas justificações para uma solução adequada em termos de valor.
Serviço de Projecto de
Instalação
A Gripple oferece um serviço de Engenharia que inclui desenhos e cálculos técnicos. Cada solução é específica para cada projecto e é garantido o apoio do departamento técnico em cada passo da obra.
Formação
A Gripple desloca-se à obra antes da realização dos trabalhos e está presente desde o inicio dando formação às equipas e garantindo uma instalação correcta.
Certificação
Encontra-se disponível, mediante pedido, um curso Certificação credenciado sobre soluções de ancoragem.
Fornecedores do produto
A Gripple é um fabricante de produtos de classe mundial com uma vasta experiência – caso a necessidade seja personalizada, trabalharemos com os nossos engenheiros internos de design de produtos para oferecer a solução correta.Testes de Qualidade
Os testes do Sistema e dos respetivos componentes no local e em laboratório asseguram que a solução é adequada à finalidade e cumpre as nossas próprias rigorosas verificações de qualidade.Apresentação técnica
Todos os produtos Gripple são fornecidos com instruções de instalação e melhores práticas – caso seja necessário aconselhamento adicional, a nossa equipa técnica estará à disposição para providenciar apoio.Visitas ao local
Os nossos engenheiros são caracterizados pelo seu método "mãos à obra"; gostam de visitar os locais e sujar as mãos – é desta forma que percebemos os problemas no local e
proporcionamos soluções práticas.
G-MAT
G-MAT P550
G-MAT T50
Terra-Lock
®G-MAT é uma manta de controlo de erosão
reforçada, leve, duradoura, ecológica, resistente e flexível,
que proporciona uma superfície de controlo de erosão e uma
camada de reforço da raiz da vegetação.
• Até 10 vezes mais rápido que os métodos tradicionais
• Estas mantas de controlo de erosão (TRM) compósitas
fornecem proteção contra erosão e protecção
ao estabelecimento da vegetação reforçando
permanentemente a vegetação
• Matrix feita com 100% PP - fibra
• Rede superior e inferior de polipropileno estabilizado a raios
UV e Polipropileno estabilizado com UV corrugado
Propriedades G-MAT P550 G-MAT T50
Código de peça G-MAT-P550 G-MAT-T50
Área da unidade/massa 700 g/m² 250 g/m²
Resistência à tração MD (ISO EN 10319) 14,2 kN/m 50 kN/m (-5)
Resistência à tração CMD (ISO EN 10319) 5 kN/m 50 kN/m (-5)
Alongamento 15,3% 3% (±5%)
Espessura 22 mm 20 mm
Velocidades de fluxo (m/s) > 3,8 (sem vegetação) a > 7,6 (com vegetação completa) > 4 (sem vegetação) a > 7 (com vegetação completa)
Largura 2 m 2,5 m Comprimento 15 m 24 m Peso 22,5 kg 36 kg Diâmetro do rolo 0,5 m 0,7 m Permissão de sobreposição 6% 6% Superfície coberta 30 m² 60 m²
Material Grau de proteção Vida útil (anos) submersãoPermite Cobertura da superfície
PP Elevado > 25 Sim 75%
G-MAT
G-MAT C350
G-MAT C550
Terra-Lock
®G-MAT é uma manta de controlo de erosão
reforçada, leve, duradoura, ecológica, resistente e flexível,
que proporciona uma superfície de controlo de erosão e uma
camada de reforço da raiz da vegetação.
• Até 10 vezes mais rápido que os métodos tradicionais
• Estas mantas de controlo de erosão (TRM) compósitas
fornecem proteção contra erosão e protecção
ao estabelecimento da vegetação reforçando
permanentemente a vegetação
• Matriz de 100% de fibra de coco
• Rede superior e inferior de polipropileno estabilizado a raios
UV e Polipropileno estabilizado com UV corrugado
Propriedades G-MAT C350 G-MAT C550
Código de peça G-MAT-C350 G-MAT-C550
Área da unidade/massa 550 g/m² 700 g/m²
Resistência à tração MD (ISO EN 10319) 10,6 kN/m 14,2 kN/m
Resistência à tração CMD (ISO EN 10319) 12,3 kN/m) 14,1 kN/m
Alongamento 17,8% 15,3%
Espessura 17 mm 22 mm
Velocidades de fluxo (m/s) >3,2 (sem vegetação) a > 6 (com vegetação completa) > 3,8 (sem vegetação) a > 7,6 (com vegetação completa)
Largura 2 m 2 m Comprimento 20 m 15 m Peso 22 kg 22,5 kg Diâmetro do rolo 0,4 m 0,5 m Permissão de sobreposição 6% 6% Superfície coberta 40 m² 30 m²
Material Grau de proteção Vida útil (anos) submersãoPermite Cobertura da superfície
PP, fibra de coco Elevado > 25 Sim 90%
TL-100
TL-A2
TL-A3
TL-A4
1 940 mm² 3 870 mm² 7 740 mm²
Superfície
Fixa TRM e HPTRM, enquanto promove o reaparecimento
da vegetação no controlo da erosão e nas aplicações de
estabilização do solo.
• A frente aberta promove o reaparecimento de vegetação
• Cabeça de 100 mm
• Compatível com cabos de 3 mm
• Zinco fundido, invólucro de uma peça
• O kit pré-montado assegura poupanças de tempo e de
mão de obra
• È possível cortar ponta de cabo sobrante
• Disponível com cabo de 1 m de comprimento padrão e
pode ser entregue com 1,5 m mediante pedido
Código de peça Carga útil cabo de açoMaterial do Profundidade de ancoragem (m) da âncoraTamanho Quantidade da caixa
TL100-TLA2-1M-3MM-Z Capacidade de carga: 225 kg Alumínio
zincado 1 TL-A2 25
TL100-TLA2-1M-3MM-S Capacidade de carga: 225 kg Aço
inoxidável 1 TL-A2 25
TL100-TLA3-1M-3MM-Z Capacidade de carga: 400 kg Alumínio
zincado 1 TL-A3 20
TL100-TLA3-1M-3MM-S Capacidade de carga: 400 kg Aço
inoxidável 1 TL-A3 20
TL100-TLA4-1M-3MM-Z Capacidade de carga: 400 kg Alumínio
zincado 1 TL-A4 15
TL100-TLA4-1M-3MM-S Capacidade de carga: 400 kg inoxidávelAço 1 TL-A4 15
TL-304
TL-A2
TL-A3
1 940 mm² 3 870 mm²
Um desenho de duas peças que incorpora a tecnologia
patentada Gripple com uma placa de carga de Nylon injectado.
• Ideal para fixação de mantas com vista ao combate a plantas
invasivas
• Diâmetro de 100 mm
• Nylon GF estabilizado por UV, disco de plástico moldado por
injeção
• Compatível com cabos de 3 mm
• Invólucro de zinco fundido
• Baixo perfil
• O kit pré-montado assegura poupanças de tempo e de mão
de obra
• Disponível com cabo de 1 m de comprimento padrão e pode
ser entregue com 1,5 m mediante pedido
Código de peça Carga útil cabo de açoMaterial do Profundidade de ancoragem (m) da âncoraTamanho Quantidade da caixa
TL304-TLA2-1M-3MM-Z Capacidade de carga: 225 kg Alumínio
zincado 1 TL-A2 25
TL304-TLA2-1M-3MM-S Capacidade de carga: 225 kg Aço
inoxidável 1 TL-A2 25
TL304-TLA3-1M-3MM-Z Capacidade de carga: 400 kg Alumínio
zincado 1 TL-A3 20
TL304-TLA3-1M-3MM-S Capacidade de carga: 400 kg Aço
inoxidável 1 TL-A3 20
Superfície
TL-406
TL-A3
TL-A4
3 870 mm² 7 740 mm²
Design de duas peças com um disco de suporte de aço com
revestimento de borracha e um esticador de cabo de 4 mm
para aplicações de cargas mais elevadas.
• Placa de suporte de aço com revestimento de borracha de
carga elevada
• Cabeça do disco de 150 mm
• Compatível com cabos de 4 mm
• Invólucro de zinco fundido
• O kit pré-montado assegura poupanças de tempo e de
mão de obra
• È possível cortar ponta de cabo sobrante
Código de peça Carga útil cabo de açoMaterial do Profundidade de ancoragem (m) da âncoraTamanho Quantidade da caixa
TL406-TLA3-2M-4MM-Z Capacidade de carga: 450 kg Alumínio
zincado 1,5 TL-A3 10
TL406-TLA3-2M-4MM-S Capacidade de carga: 450 kg Aço
inoxidável 1,5 TL-A3 10
TL406-TLA4-2M-4MM-Z Capacidade de carga: 680 kg Alumínio
zincado 1,5 TL-A4 10
TL406-TLA4-2M-4MM-S Capacidade de carga: 680 kg Aço
inoxidável 1,5 TL-A4 10
Superfície
TL-606
TL-A3
TL-A4
3 870 mm² 7 740 mm²
O Terra-Lock™ TL-606 é ideal para segurança de elevado
desempenho de geotêxteis estabilizadores do solo,
promovendo ao mesmo tempo o crescimento da vegetação.
• Cabeça de 150 mm
• Compatível com cabos de 6 mm
• Capacidade de carga do sistema de 1 250 kg
• Componentes do kit para serviços pesados concebidos
para segurança de elevado nível
• Invólucro de zinco fundido, placa de aço galvanizado com
revestimento de borracha, estabilizado por UV
• Concebido para resistência à corrosão
• O kit pré-montado não requer fixação, assegurando
poupanças de tempo e mão de obra significativas graças à
instalação fácil e eficaz
Código de peça Carga útil cabo de açoMaterial do Profundidade de ancoragem (m) da âncoraTamanho Quantidade da caixa
TL606-TLA3-1M-Z-NL Capacidade de carga: 1 250 kg Alumínio
zincado 1 TL-A3 10
TL606-TLA3-2M-Z-NL Capacidade de carga: 1 250 kg Alumínio
zincado 1,5 TL-A3 10
TL606-TLA4-1M-Z-NL Capacidade de carga: 1 250 kg Alumínio
zincado 1 TL-A4 10
TL606-TLA4-2M-Z-NL Capacidade de carga: 1 250 kg Alumínio
zincado 1,5 TL-A4 10
Superfície
Liner-Lock
TL-A2
TL-A3
TL-A4
1 940 mm² 3 870 mm² 7 740 mm²
Superfície
Sistema de ancoragem auto-selante para a segurança das
geomembranas; impede o levantamento da membrana e o
das fixações.
• Forte – bloqueia as propriedades de engenharia do substrato, fornecendo
resistência a forças externas aumentando a estabilidade do talude
• Durável – construído com materiais resistentes a produtos químicos /
inertes para uma vida útil longa na maioria das condições
• Auto-vedante – grampos em torno da membrana, reduzindo a
necessidade de soldas, entrelaçamentos e sacos de areia
• Multi-uso – pode ser usado para reparações de punção
• Compatível – recurso de amarração cabrestante permite a conexão
de outras unidades numa grade maior em todo a obra e outros geossintéticos, e. geocélulas, para eliminar deslizamentos.
• Seguro – as bordas de metal são totalmente cobertas por plástico • Versátil – pode ser usado com uma ampla gama de geossintéticos e
membranas
Código de peça Material do cabo de aço Profundidade de ancoragem (m) da âncoraTamanho Quantidade da caixa
TL30LL-TLA2-1M-3MM-Z Alumínio zincado 1 TL-A2 5
TL30LL-TLA3-1M-3MM-Z Alumínio zincado 1 TL-A2 5
TL40LL-TLA3-1M-4MM-Z Alumínio zincado 1 TL-A3 5
TL40LL-TLA4-1M-4MM-Z Alumínio zincado 1 TL-A3 5
TL60LL-TLA4-1M-6MM-Z Alumínio zincado 1 TL-A4 5
1
2
3
1
2
3
A conceção dos grampos
em duas partes em redor
da membrana proporciona
uma elevada força de aperto
e resistência à penetração,
reduzindo a necessidade de
soldas, valas e sacos de areia.
As âncoras Terra-Lock™
impedem a movimentação de
terras ao se fixarem no solo sob
os potenciais planos de falhas,
criando um cone truncado de
resíduos e solo consolidados que
determina a capacidade de carga
final da âncora.
A instalação inovadora e o
"inversão" da âncora
Terra-Lock™ significa que as
propriedades de engenharia do
solo podem ser acedidas com
um mínimo de perturbação.
TL-P1 TL-P2 TL-P3 TL-P4
TL-P
O pino de ancoragem de carga elevada foi concebido para
segurar todos os tipos de mantas de reforço de relvado,
mantas de erosão, geotêxteis e tecidos de paisagismo.
• Instalação até dez vezes mais rápida
• Reduz custos de mão de obra associados à correção de
pinos soltos
• Desempenho de tração superior em comparação com
pinos e estacas tradicionais
• Assegura o contacto direto entre a manta e o solo
• Concebido para eliminar a ocorrência de danos na manta
• Elimina a necessidade de anilhas em separado
• Instalação fácil com broca elétrica padrão e ferramenta de
instalação sob medida
Código de peça Designação Material de ancoragem Profundidade (mm)
Tipo
de solo Quantidade da caixa
TL-P1 Comprimento de: 200 mmDiâmetro do cabo: 4 mm Diâmetro da cabeça: 35 mm
Aço
galvanizado 200 Solo mole 200
TL-P2 Comprimento de: 200 mmDiâmetro do cabo: 4 mm Diâmetro da cabeça: 35 mm
Aço
galvanizado 200 Solo duro 150
TL-P3 Comprimento de: 300 mmDiâmetro do cabo: 4 mm Diâmetro da cabeça: 35 mm
Aço
galvanizado 300 Solo mole, carga mais elevada 100 TL-P4 Comprimento de: 300 mmDiâmetro do cabo: 4 mm
Diâmetro da cabeça: 35 mm
Aço
galvanizado 300 Solo duro, carga mais elevada 100
Para obter mais informações sobre ferramentas de instalação, consulte a página 18. Para obter informações sobre as etapas de instalação, consulte a página 19.
TL-GCP-1 TL-GCP-2
CellGrip™
O novo CellGrip assegura e melhora o desempenho das
geocélulas.
• Elimina tempo e mão de obra associados ao carregamento, implementação e martelagem de ganchos em J tradicionais • Fixação nas paredes laterais perfuradas das geocélulas
• Desempenho superior em comparação com ganchos em J de varões para betão, até 9x mais força de tração em relação aos ganchos em J
• Instalação fácil e rápida com uma broca elétrica padrão – processo de instalação 5x mais rápido
• Pode ser instalado em profundidade total sem danificar as geocélulas
• Fixa ativamente as geocélulas contra forças naturais e deslizantes, reduzindo a necessidade de ancoragem e escavação intensas.
Código de peça Designação Material de ancoragem Profundidade (mm)
TL-P
tamanho Quantidade da caixa
TL-GCP-1
O CellGrip com TL-P1 foi concebido para ancoragem de geocélulas contra forças
naturais e deslizantes
Aço
galvanizado 200 TL-P1 100
TL-GCP-2 O CellGrip com TL-P2 foi concebido para ancoragem de geocélulas contra forças naturais e deslizantes
Aço
galvanizado 200 TL-P2 100
Ferramenta padrão
Instalação
Para obter mais informações sobre ferramentas de instalação, consulte a página 18. Para obter informações sobre as etapas de instalação, consulte a página 19.
GPD
Martelo
Ferramentas Alicate
Ferramenta empr
eiteir
o
Alicate Corta Cabos
Ferramenta TL-P
JackJaw
®
Ferramentas de inser
ção
DR-A2 (1,5 m) Ferramentas de inser
ção
DR-A34 (1,5 m) Ferramentas de inser
ção DR-A34 (1,8 m)
Âncora
TL-A2
TL-A3
TL-A4
TL-P
TL-P1
TL-P2
TL-P3
TL-P4
CellGrip
TL-GCP-1
TL-GCP-2
Ferramentas e acessórios
Necessário
Opcional
GPD
O Gripple Petrol Driver proporciona uma instalação rápida da gama de âncoras da Gripple. Leve e portátil. Estão disponíveis opções de aluguer. Código de peça: EPPD-BXD
JackJaw
®A ferramenta multi funções extrai varão de inserção e prepara o sistema de ancoragem para
funcionamento. Disponível com célula de carga para teste imediato.
Códigos de peça:
JACKJAW-CIVIL
JACKJAW-0316-LOAD-CELL
Ferramentas tensoras
As ferramentas tensoras são leves, fortes, robustas, compactas e permitem aplicar tensão a fixadores Gripple até 6 mm.
Códigos de peça:
TOOL-5-SINGLE (Ferramenta alicate)
TOOL-7-SINGLE (Ferramenta empreiteiro)
Alicate Corta Cabos
Adequado para cortar cabos de elevada resistência até 4 mm (Alicates pequenos) e 6 mm (Alicates grandes).
Códigos de peça:
CUTTER-GRIPPLE (Para cabos de aço com diâmetro até 4 mm) CUTTER-6MM (Para cabos de aço com diâmetro até 6 mm)
Ferramenta TL-P
Instala a TL-P em profundidade total sem danificar a manta. Desengata automaticamente quando o pino alcança a profundidade total. Código de peça: TL-P1-TOOL-STD
Ferramentas de inserção
Varão de elevada resistência especificamente concebido para fácil instalação de âncoras Concebida com robustez suficiente para reutilização.
Códigos de peça:
DR-A2-1.5M (Para profundidade de ancoragem TL-A2 1 m) DR-A2-1.8M (Para profundidade de ancoragem TL-A2 1,5 m)
DR-A34-1.5M (Para profundidade de ancoragem TL-A3 ou TL-A4 1 m) DR-A34-1.8M (Para profundidade de ancoragem TL-A3 ou TL-A4 1,5 m)
‘CLICK’ x
Ferramenta TL-P
Ferramenta TL-P
TL-P
CellGrip
Fases de instalação
• Direcione sempre a âncora totalmente para o solo, até uma profundidade de pelo menos 1 m. • Para instalação ainda mais rápida das âncoras Gripple, utilize o Gripple Petrol Driver (GPD).
• Antes da perfuração, pode também colocar os pinos inserindo-os parcialmente no solo com a mão.
• Antes da perfuração, pode também colocar os pinos inserindo-os parcialmente no solo com a mão.
Ferramenta Alicate
Ferramenta empreiteiro
• Nunca aplique tensão superior à recomendação do fabricante do cabo.
Apoio técnico e instalação
Liner-Lock
TL-A3
TL-A3
TL-A2
G-MAT C350
TL-100
TL-606
G-MAT T50
TL-P1
G-MAT T50
Detalhes da instalação em taludes e
canais do sistema Terra-Lock
TM
Vala de aproximadamente 0,30 x 0,30 m
Vala de aproximadamente 0,30 x 0,30 m
Escavação compactada
Terreno de
fundação existente
Vegetação
G-MAT T50
10 m²
0.5 m G-MAT
TL-P1
TL-P1
Padrão do Sistema Terra-Lock
TM
em
Pendente
1,5 TL-A3 com TL-606 por m² numa profundidade de 1,5 m
Ancorar ao longo da junta ou da extremidade
utilizando um TL-P a cada 0,5 m
Assegure uma sobreposição mínima de 150 mm
Detalhe de instalação sobreposta
Solo Direção do fluxo
TL-A2
TL-A3
TL-A4
O teste de penetração padrão (SPT) é amplamente utilizado para determinar as propriedades de força e deformação do solo em curso. A correlação aproximada das propriedades do solo granulado drenado é: Muito solto SPT 0-4 Solto SPT 4-10 Densidade média SPT 10-30 Denso SPT 30-50 Muito denso > 50
Estes valores podem ser utilizados para obter a força de cisalhamento típica e o peso da massa da unidade para cada solo. Estas informações são utilizadas para previsão do desempenho da âncora Gripple em relação às condições descritas.
As tabelas seguintes resultam de cálculos teóricos e apenas devem ser utilizadas como orientação. A variedade dos tipos de solo deve sempre ser tida em atenção e devem sempre ser realizados testes no local de forma a obter resultados mais precisos.
A longevidade depende dos fatores de localização e das condições do solo, da água e do clima, bem como do risco local de erosão no local.
Densidade do solo
Desempenho da âncora TL-A2 (kg) Profundidade de
instalação 1 m Profundidade de instalação 1,5 m
Muito solto 36 56 57 88
Solto 56 94 88 149
Densidade média 94 282 149 464
Denso 282 750 464 1 303
Muito denso 750 1 254 1 303 2 292
Rutura do cabo de aço 3 mm - 815 kg
Desempenho da âncora Gripple e contagem SPT
Densidade do solo
Desempenho da âncora TL-A3 (kg) Profundidade de
instalação 1 m Profundidade de instalação 1,5 m
Muito solto 70 105 108 152 Solto 105 173 152 279 Densidade média 173 487 279 845 Denso 487 1 184 845 2 271 Muito denso 1 184 1 797 2 271 3 840 Rutura do cabo de aço 3 mm – 815 kg 4 mm – 1 200 kg 6 mm – 2 270 kg Densidade do solo
Desempenho da âncora TL-A4 (kg) Profundidade de
instalação 1 m Profundidade de instalação 1,5 m
Muito solto 133 197 213 323 Solto 197 315 323 534 Densidade média 315 796 534 1 525 Denso 796 1548 1525 3 765 Muito denso 1 548 1 663 3 765 5 830 Rutura do cabo de aço 3 mm – 815 kg 4 mm – 1 200 kg 6 mm – 2 270 kg
www.gripple.com
ptinfo@gripple.com
Gripple Inc 1611 Emily Lane Aurora IL 60502 USA T | +1 866 474 7753 F | +1 800 654 0689 E | usinfo@gripple.com Gripple Italia 1, rue du commerce 67210 Obernai Francia T | +33 (0)3 88 95 44 95 F | +33 (0)3 88 95 08 78 E | frinfo@gripple.com Gripple Benelux 1, rue du commerce BP37 67211 Obernai Cedex Frankrijk T | +31 (0)70 363 34 30 F | +31 (0)70 362 18 44 E | bnlinfo@gripple.comGripple Industrial Ibérica, S.L. Ctra. Logroño km 7, 3 Pol. Europa B 50011 Zaragoza España T | +34 97 678 32 67 F | +34 97 678 32 68 E | esinfo@gripple.com Gripple Sp. z o.o. ul. Chełmżyńska 70 04-247 Warszawa Polska T | +48 (0)22 635 62 08 E | plinfo@gripple.com SOMOS SOCIAIS SIGA-NOS NAS REDES
SOCIAIS
© 2020 Gripple
Gripple é uma marca comercial registada de Gripple Limited, Companhia registada em Inglaterra N˚ 1772901, Registo IVA N˚ GB 600 1951 88
Gripple Portugal
Estrada Nacional 4
Km 46,5 Pontal
2985-201 Pegões
Portugal
T |
+351 265 898 900
F
|
+351 265 898 879
E
|
ptinfo@gripple.com
Gripple ltd (Sede) The Old West Gun Works Savile Street East Sheffield S4 7UQ UKT | +44 (0)114 275 2255 F | +44 (0)114 275 1155 E | info@gripple.com
Gripple Europe SARL 1, rue du commerce BP 37 67211 Obernai Cedex France T | +33 (0)3 88 95 44 95 F | +33 (0)3 88 95 08 78 E | frinfo@gripple.com BROC-CIV-POR-PG Publicado em 12/2019
Por favor, consulte www.gripple.com para obter as mais recentes actualizações sobre uso
Gripple GmbH Loherstraße 4 35614 Asslar Deutschland T | +49 (0)6441 44447 – 00 E | deinfo@gripple.com
