Transcreva estes dados para seu cartão de respostas:
PROVA:
A
MATÉRIA:
12
ATENÇÃO! ESTA PROVA CONTÉM 40 QUESTÕES.
01 - Em um sistema de comunicação de banda larga, a potência na derivação de um acoplador direcional é de 2,5% da potência na entrada. A atenuação da derivação, em dB, será de
a) 40. b) 160. c) 16. d) 0,16.
02 - As comunicações digitais necessitam de monitoramento constante da qualidade de serviço. Para tanto, são empregados alguns instrumentos, a fim de observar ou detectar possíveis falhas nos enlaces digitais.
Relacione os instrumentos de medidas com as suas respectivas características:
1 - Test-set 2 - Scanner
3 - Analisador de protocolo 4 - Analisador de espectro
( ) permite a visualização de um sinal modulado digitalmente no domínio da freqüência.
( ) inserido em paralelo no circuito em teste, permitindo visualizar e entender o formato dos dados em trânsito. ( ) utilizado em redes estruturadas, permitindo entre outras
coisas a identificação de sinais interferentes.
( ) é ligado ao modem, emitindo sinais de controle e medição do estado da linha entre os modens.
Assinale a seqüência correta.
a) 4 – 3 – 2 – 1. b) 4 – 1 – 2 – 3. c) 4 – 3 – 1 – 2. d) 3 – 4 – 2 – 1.
03 - Em um sistema de comunicação, o sinal P1 na entrada de um divisor de distribuição (splitter) é igual a 7dBm. Sendo esse divisor de duas saídas e as perdas por inserção consideradas nulas, a potência, em dBm, de cada saída será de
a) 4 e 3. b) 4,5 e 2,5. c) 3,5 e 3,5. d) 4 e 4.
04 - Um técnico realizou uma medida de nível, obtendo no visor do instrumento a leitura de 7 dBu. A impedância do ponto medido é de 300Ω. Lembrando que o instrumento está calibrado para 0,775V e possui impedância de entrada igual a 600Ω, o valor da medida realizada, em dBm, será de
a) 3. b) 4. c) 7. d) 10.
(convergência) de vários tipos de serviço em uma só rede de comunicação, a qualidade de serviço (QoS) é definida como um(a)
a) processo de roteamento de bits.
b) vetor de parâmetros de desempenho, como o atraso de pacotes e suas variações, etc.
c) tecnologia ATM.
d) arquitetura de retransmissão de bits.
06 - Complete as lacunas e, a seguir, assinale a alternativa correspondente.
Pode-se dizer que a arquitetura de uma rede é formada, respectivamente, por _________, _________ e __________.
a) software, hardware, protocolos b) protocolos, circuitos, software c) níveis, interfaces, protocolos d) níveis, camadas, protocolos
07 - Complete a 2ª coluna de acordo com a 1ª.
1 - Linguagem entre máquinas 2 - Operação unidirecional de um meio 3 - Produz informações
4 - Produz sinais analógicos
5 - Transmissão digital de sinais analógicos 6 - Operação bidimensional simultânea de um meio
( ) fonte. ( ) resistência variável. ( ) comunicação de dados. ( ) simplex. ( ) full-duplex. ( ) conversor analógico-digital.
Assinale a seqüência correta.
a) 3 – 4 – 5 – 6 – 2 – 1. b) 3 – 4 – 1 – 2 – 6 – 5. c) 4 – 3 – 1 – 2 – 5 – 6. d) 4 – 3 – 5 – 6 – 2 – 1.
08 - Numere a 2ª coluna de acordo com a 1ª.
1 - A(s) onda(s) portadora(s) varia(m) sua(s) amplitude(s) 2 - A(s) onda(s) portadora(s) varia(m) sua(s) fase(s) 3 - Tipo(s) de modulação de sinais digitais
4 - Tipo(s) de modulação mais utilizado(s) para transmissão de dados
5 - Técnica(s) utilizada(s) para digitalizar e transportar a voz
( ) FSK, PSK, ASK. ( ) PSK.
( ) Modulação em fase. ( ) AM.
( ) PCM.
Marque a seqüência correta. a) 3 – 4 – 2 – 5 – 1.
b) 4 – 3 – 1 – 2 – 5. c) 3 – 4 – 2 – 1 – 5. d) 3 – 2 – 4 – 1 – 5.
09 - Complete as lacunas e, a seguir, assinale a alternativa correspondente.
O protocolo IP é responsável pelo encaminhamento dos dados pela rede. Para tanto, faz uso do endereço IP, que é composto por _______ bits e possui ________ classes de endereço. a) 32 e 4 b) 32 e 5 c) 36 e 4 d) 36 e 5 COMANDO DA AERONÁUTICA DEPARTAMENTO DE ENSINO

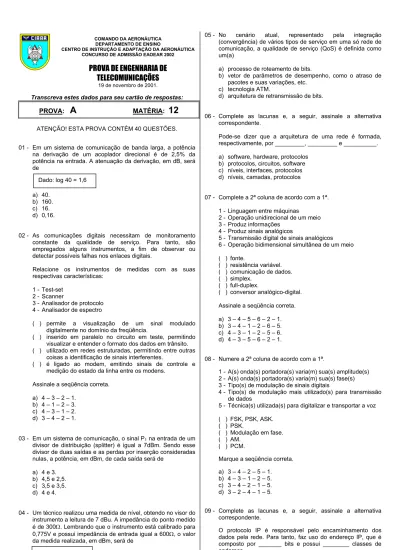

CENTRO DE INSTRUÇÃO E ADAPTAÇÃO DA AERONÁUTICA CONCURSO DE ADMISSÃO EAOEAR 2002
PROVA DE ENGENHARIA DE
TELECOMUNICAÇÕES
19 de novembro de 2001.
Dado: log 40 = 1,6
10 - A fim de definir a taxa de transmissão máxima para um canal de banda passante limitada e imune a ruído de um sistema de telecomunicações, foi desenvolvido o ____________.
Complete a lacuna acima e, a seguir, marque a alternativa correspondente.
a) protocolo a conexão b) protocolo de comunicação c) teorema de Nyquist d) roteador
11 - Há, nas antenas parabólicas, uma relação entre o diâmetro e o comprimento de onda da freqüência de operação. Dessa forma, quanto maior o diâmetro em relação ao comprimento de onda, proporcionalmente haverá
a) aumento no ganho, diminuição da largura de feixe e aumento na diretividade.
b) diminuição no ganho, aumento na largura de feixe e diminuição na diretividade.
c) aumentos no ganho, na largura de feixe e na diretividade. d) diminuições no ganho, na largura de feixe e na
diretividade.
12 - Relacione a 2ª coluna de acordo com a 1ª.
1 - Banda passante 2 - Eco
3 - Relação sinal/ruído 4 - A (dB)
5 - Agitação térmicas dos elétrons na matéria
( ) define a qualidade de serviço de um circuito.
( ) característica mais importante no ponto de vista da transmissão do sinal em uma rede de comunicação. ( ) reflexões nos pontos dos circuitos onde há
descontinuidade de impedância. ( ) 10 log (P0/P).
( ) ruído térmico.
Assinale a seqüência correta.
a) 1 – 3 – 2 – 4 – 5. b) 1 – 3 – 5 – 2 – 4. c) 3 – 1 – 2 – 4 – 5. d) 2 – 1 – 3 – 5 – 4.
13 - Enumere a 2ª coluna de acordo com a 1ª.
1 - Intermodulação 2 - Desvanecimento 3 - Diafonia 4 - Ruído impulsivo 5 - Ruído térmico ( ) circuito indutivo.
( ) vários sinais sobrepostos em um circuito não linear. ( ) FADING.
( ) passagem do sinal de um circuito para outro. ( ) presente em qualquer parte do circuito.
Marque a alternativa que apresenta a seqüência correta.
a) 4 – 2 – 1 – 3 – 5. b) 2 – 1 – 5 – 3 – 4. c) 4 – 1 – 3 – 5 – 2. d) 4 – 1 – 2 – 3 – 5.
14 - Para um multiplexador de oito portas, que utiliza a técnica _________ , pode-se dividir um canal principal de _________ em _________ canais secundários de _________.
Assinale a alternativa que completa correta e respectivamente, as lacunas acima.
a) TDMA – 64 Kbps – dois – 32 Kbps b) TDM – 64 Kbps – oito – 8 Kbps c) TDM – 64 Kbps – quatro – 8 Kbps d) TDM – 32 Kbps – quatro – 16 Kbps
15 - Com relação à transmissão de dados, é correto afirmar que a transmissão
a) paralela é adequada para as grandes distâncias.
b) serial é realizada nas ligações internas dos computadores. c) assíncrona é utilizada em transmissão de dados com alta
velocidade.
d) síncrona fornece dados que são transmitidos em blocos não possuindo Start ou Stop bits.
16 - Marque V (verdadeiro) ou F (falso) para as assertivas abaixo.
( ) Os sinais digitais são bem menos sensíveis às perturbações.
( ) O modulador serve para restabelecer o sinal modulado que saiu do transdutor de recepção.
( ) Um modulador analógico de banda larga, pode ser usado para a modulação com sinais digitais.
( ) Um modulador digital de banda base, pode ser usado para a modulação com sinais analógicos.
Assinale a opção que apresenta a seqüência correta.
a) F, V, V, F. b) V, F, F, V. c) V, V, V, V. d) V, F, V, F.
17 - Complete as lacunas abaixo:
Em uma multiplexação __________, diferentemente da multiplexação __________, aloca-se banda ___________.
Assinale a alternativa que apresenta os termos que completam, respectivamente, as lacunas acima.
a) estatística – por divisão de tempo – dinamicamente b) TDM – estatística – dinamicamente
c) estatística – por divisão de código – dinamicamente d) estatística – por divisão de tempo – estática
18 - Complete as lacunas abaixo e, a seguir, assinale a alternativa correspondente.
Com a coexistência de redes heterogêneas (LANs, MANs e WANs), torna-se necessário para as organizações _____________ definir uma arquitetura _____________.
a) públicas – fechada b) internacionais – lógica c) normatizadoras – aberta d) normatizadoras – proprietária
19 - Existem um teorema e uma lei de importância na área das telecomunicações denominados Teorema de Nyquist e lei de Shannon. Com relação aos mesmos, pode-se afirmar que a/o
a) formulação de Nyquist considera a presença do ruído no canal.
b) lei de Shannon despreza a presença do ruído no canal. c) lei de Shannon é uma aplicação do teorema de Nyquist,
20 - Analise os itens abaixo:
I - os meios de transmissão diferem em relação à banda passante.
II - a vantagem do par trançado é a sua susceptibilidade ao que chamamos de crosstalk.
III - uma das características mais importantes dos materiais no estudo da ótica é seu índice de refração.
IV - em uma arquitetura de rede, além das funções de conectividade ao cabo, o transceptor tem a função de realizar o isolamento entre os terras locais de cada estação e o terra do cabo.
Estão corretos somente os itens
a) I, II e III. b) II e III. c) II e IV. d) I, III e IV.
21 - Com relação aos sistemas de telecomunicações que utilizam ondas curtas, pode-se afirmar que a/o
a) MUF é a menor freqüência utilizável dentro da largura de banda disponível para o radioenlace.
b) LUF é a maior freqüência utilizável dentro da largura de banda disponível para o radioenlace.
c) valor do FOT é dado pela expressão FOT= 2.MUF. d) FOT é a freqüência que pode ser usada durante 90% do
tempo.
22 - Comparando-se as fibras multimodo e monomodo, pode-se afirmar que
I - fibras monomodo exigem diâmetros menores.
II - em fibras multimodo, o principal mecanismo de dispersão é a dispersão intermodal.
III - a dispersão geométrica é causada pelas diferenças entre os atrasos de tempo dos diversos modos propagantes viajando pela fibra e carregando a mesma modulação. IV - em fibras monomodos, a existência de um único modo
elimina totalmente a dispersão intermodal.
São corretas as afirmativas a) I, II e III somente. b) I, II, III e IV. c) II e III somente. d) I e III somente.
23 - Analise os itens abaixo:
I - pode-se afirmar que um satélite de comunicação é basicamente um repetidor em órbita.
II - 5.805MHz a 6.425MHz é a faixa denominada banda C. III - o satélite de comunicação pode ser um repetidor ativo ou
passivo.
IV - o posicionamento do satélite no espaço pode ser elíptica ou circular.
É (são) correto(s) o(s) item(ns)
a) I, II e III somente. b) I e II somente. c) I, II, III e IV. d) II somente.
24 - Com relação às afirmativas abaixo, é correto afirmar que
a) fibras óticas do tipo Tigth Buffer apresentam imunidade à umidade e são utilizadas em ambientes externos.
b) para trechos de cabos óticos de longa distância, utiliza-se o equipamento OTDR para varrer todo o percurso da fibra ótica, analisando a atenuação ponto a ponto.
c) fibras do tipo Loose são mais flexíveis, não possuem imunidade à umidade e são utilizadas em ambientes internos.
d) as fibras monomodos apresentam maior atenuação na janela de 1.550ηm, quando comparada à janela de 1.310ηm.
25 - Complete a lacuna abaixo e, a seguir, assinale a alternativa correspondente.
A técnica de multiplexação que possibilita obter-se canais secundários com a mesma velocidade do canal principal é a _____________.
a) TDM
b) multiplexação estatística c) CDM
d) técnica de roteamento
26 - Enumere a 2ª coluna de acordo com a 1ª.
1 - Segmento espacial e segmento terrestre 2 - LNA e MUX
3 - Segmento espacial 4 - Conversor de subida 5 - Segmento terrestre
( ) subsistema de comunicação, controle, telemetria, propulsão e energia.
( ) estação(ões) terrena(s), módulo(s) de transmissão e recepção e centro(s) de operação.
( ) módulo(s) de recepção. ( ) módulo(s) de transmissão.
( ) divisão(ões) de um sistema de comunicação via satélite.
Marque a alternativa que apresenta a seqüência correta.
a) 1 – 2 – 3 – 5 – 4. b) 3 – 2 – 5 – 4 – 1. c) 3 – 5 – 2 – 4 – 1. d) 2 – 3 – 4 – 5 – 1.
27 - Analise os itens abaixo com relação aos cabos de pares trançados, bastante utilizados em rede estruturada.
I - UTP é um cabo trançado não blindado, constituído de quatro pares de fio impedância de 100Ω.
II - STP é um cabo trançado, no qual cada par de fio é blindado por um laminado e respectivo dreno para aterramento.
III - FTP é um cabo que apresenta dupla blindagem, uma delas envolve o cabo como um todo, e a outra envolve cada par de fios.
São corretos os itens a) I e III somente. b) I e II somente. c) II e III somente. d) I, II e III.
28 - Para as assertivas abaixo, marque V (verdadeiro) ou F (falso).
( ) Satélites, gateways, pontes e multiplexadores são utilizados em redes WANs.
( ) A Internet é considerada uma rede WAN.
( ) O TCP/IP é um protocolo não utilizado em redes WANs. ( ) Os protocolos de comunicações formam os enlaces
físicos de uma rede.
( ) O “Hop” é controlado por tabelas dinâmicas por meio de algorítmos específicos.
Assinale a alternativa que apresenta a seqüência correta.
a) F – V – F – V – V b) V – F – V – F – V c) V – V – F – F – V d) V – V – V – F – F
29 - Analise as afirmativas abaixo:
I - O nível de rede da arquitetura TCP/IP possui apenas os protocolos do nível 2 do modelo OSI.
II - O protocolo IP é não orientado à conexão atuando no nível de roteamento da arquitetura TCP/IP.
III - O nível de aplicação da arquitetura TCP/IP equivale às camadas 5, 6 e 7 do modelo OSI, destacando alguns protocolos de aplicação, tais como FTP e o SMTP.
Está(ão) correta(s) apenas
a) I e II. b) II e III. c) I e III. d) II.
30 - Considere os seguintes enunciados:
I - Pode-se definir retardo de transferência em uma WAN como sendo a soma dos retardos de acesso e de transmissão.
II - Quando o enlace de uma rede é utilizado nos dois sentidos de transmissão, simultaneamente, é classificado como half-duplex.
III - Os ETDs ou DTEs são módulos processadores de uma rede de comunicação.
IV - O intervalo de freqüências que compõem o sinal em uma rede de computadores é denominado banda passante.
São corretos somente a) I, II e IV.
b) II, III e IV. c) I, III e IV. d) I, II e III.
31 - Relacione a 2ª coluna de acordo com a 1ª, em seguida, assinale a seqüência correta.
1 - NEXT 2 - UTP
3 - Elementos ativos de uma rede 4 - Cabeamento horizontal 5 - Categoria 5
( ) Cabo composto de quatro pares trançados e não blindados.
( ) 100MHz segundo a norma EIA/TIA 568A. ( ) Atendimento às áreas de trabalho. ( ) Bridges e Gateways.
( ) Interferência causada pelo par trançado vizinho, em um cabeamento estruturado.
a) 2 – 5 – 4 – 3 – 1 b) 4 – 5 – 3 – 2 – 1 c) 1 – 3 – 2 – 4 – 5
32 - Um veículo operando em uma freqüência de 1,8GHz, aproxima-se de uma estação rádio base com velocidade de 100 Km/h. Para essa situação, o valor do deslocamento Doppler máximo, em Hz, é de
a) 20. b) 50. c) 200. d) 500.
33 - Com relação a uma rede estruturada (cabeamento estruturado), analise os itens abaixo.
I - Foi planejada para possibilitar as mudanças que ocorrem em uma organização.
II - Tem como função básica propiciar o suporte para um sistema de informações moderno-tecnológico.
III - A topologia utilizada em redes com cabeamento estruturado é do tipo estrela.
IV - É um sistema de cabeamento que não suporta sistemas, tais como vídeo e multimídia.
É (são) correto(s) somente
a) I, III e IV. b) IV. c) II e IV. d) I, II e III.
34 - Marque para as assertivas abaixo, V (verdadeiro) ou F (falso).
( ) O modelo OSI da ISO somente é usado para aplicação em redes WANs.
( ) A recomendação IEEE 802 define padrões para os níveis físicos e enlace de redes locais de computadores. ( ) O protocolo TCP/IP é muito usado para interconexão de
LANs.
( ) A ABNT é o representante do Brasil na ISO.
Assinale a alternativa que apresenta seqüência correta.
a) V – V – V – V b) F – V – V – V c) F – V – F – V d) F – F – V – F
35 - Complete as lacunas abaixo e, a seguir, assinale a alternativa correspondente.
A idéia básica do conceito celular é o _______, em que o mesmo subconjunto de _______ pode ser reutilizado em diferentes áreas geográficas.
a) canal – freqüência b) protocolo – pacotes
c) reuso de freqüência – canais d) CCC – centrais telefônicas
36 - Enumere a 2ª coluna de acordo com a 1ª.
1 - Tecnologia VSAT 2 - FDDI
3 - Frame-Relay
4 - Serviço Móvel Marítimo 5 - SCPC
( ) Usada(o) para alto tráfego empregando uma portadora por canal.
( ) Muito utilizado(a) em Redes Corporativas. ( ) Arquitetura estrela de baixo volume de tráfego.
( ) Interligação de componentes de redes que exigem alta velocidade.
( ) INMARSAT.
Assinale a alternativa que contém a seqüência correta.
a) 5 – 1 – 3 – 2 – 4 b) 4 – 3 – 1 – 2 – 5 c) 2 – 3 – 1 – 5 – 4 d) 5 – 3 – 1 – 2 – 4
37 - Assinale a alternativa que contém sistemas celulares digitais.
a) GSM e PDC. b) D-AMPS e NTT. c) CCIR e CEPT. d) ETSI e TACS.
38 - Analise as afirmativas abaixo:
I - Os protocolos assíncronos são conhecidos como START/STOP.
II - HDLC é um protocolo síncrono.
III - As redes X.25 operam em velocidade típica de até 64 Kbps.
IV - A arquitetura na qual existe um switch central para onde convergem as conexões dos hubs ou switches espalhados pela rede, denomina-se backbone colapsado.
Estão corretas as afirmativas
a) I, II e III apenas. b) II e IV somente. c) I, II, III e IV. d) III e IV somente.
39 - Assinale a alternativa que completa correta e respectivamente as lacunas das seguintes frases:
Com o surgimento de diferentes tipos de informações (dados, voz, vídeo, imagens, etc.), foi necessário o desenvolvimento de _________ , tais como FDDI e RDSI.
A tecnologia que permite a transmissão integrada dessas informações e que é baseada na transmissão de pequenas unidades de informação de tamanho fixo e formato padronizado (células), foi denominada de ___________ .
a) redes corporativas X - 25 b) redes de alta velocidade ATM
c) redes de comunicação FRAME-RELAY d) hubs ATM
40 - Associe os padrões com as suas respectivas características.
1 - AMPS 2 - IS-136 3 - IS-95 4 - GSM
( ) Arquitetura TDMA, 8 canais em portadora na taxa de 271 kbps.
( ) Arquitetura FDMA com 416 canais de 30KHz totalizando 25MHz.
( ) Arquitetura TDMA, 3 canais em uma única portadora de 30KHz, na taxa de 48,6kbps
( ) Arquitetura CDMA, nas taxas básicas de 9,6 ou 14,4 kbps, utilizando uma portadora de 1,25MHz de banda.
A seqüência correta é a) 4 – 1 – 2 – 3. b) 2 – 1 – 4 – 3. c) 4 – 1 – 3 – 2. d) 3 – 1 – 2 – 4. B O A S O R T E !
