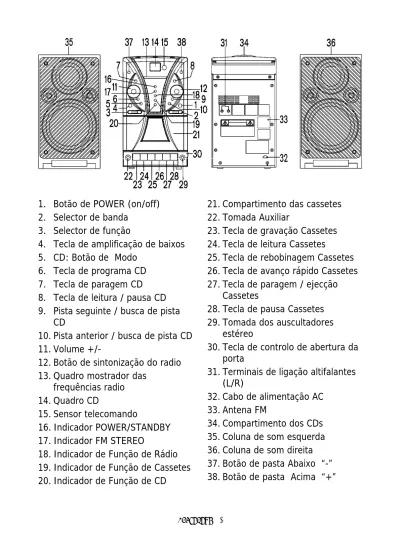

1. Botão de POWER (on/off) 2. Selector de banda
3. Selector de função
4. Tecla de amplificação de baixos 5. CD: Botão de Modo
6. Tecla de programa CD 7. Tecla de paragem CD
8. Tecla de leitura / pausa CD 9. Pista seguinte / busca de pista
CD
10. Pista anterior / busca de pista CD 11. Volume +/-
12. Botão de sintonização do radio 13. Quadro mostrador das
frequências radio 14. Quadro CD
15. Sensor telecomando
16. Indicador POWER/STANDBY 17. Indicador FM STEREO
18. Indicador de Função de Rádio 19. Indicador de Função de Cassetes 20. Indicador de Função de CD
21. Compartimento das cassetes 22. Tomada Auxiliar
23. Tecla de gravação Cassetes 24. Tecla de leitura Cassetes
25. Tecla de rebobinagem Cassetes 26. Tecla de avanço rápido Cassetes 27. Tecla de paragem / ejecção
Cassetes
28. Tecla de pausa Cassetes 29. Tomada dos auscultadores
estéreo
30. Tecla de controlo de abertura da porta
31. Terminais de ligação altifalantes (L/R)
32. Cabo de alimentação AC 33. Antena FM
34. Compartimento dos CDs 35. Coluna de som esquerda 36. Coluna de som direita 37. Botão de pasta Abaixo “-” 38. Botão de pasta Acima “+”
ALIMENTAÇÃO
Antes de ligar o aparelho certifique-se que a voltagem do local de instalação está de acordo com a do aparelho.
1. Ligue o cabo de alimentação AC a uma tomada de alimentação.
2. Carregue no botão de ligação. O indicador de POWER/STANDBY LED acende-se, o que significa que a ligação está correcta.
ANTENA
Para conseguir uma melhor recepção das estações FM, queira esticar a antena FM ao máximo. Para recepção das estações AM, queira notar que o aparelho tem uma antena incorporada. Desta forma, basta-lhe rodar o aparelho até conseguir a melhor recepção.
AMPLIFICAÇÃO DOS BAIXOS
Se ouvir música com um volume de som baixo, pode colocar a tecla BASS BOOST em posição “ ON ”. Tal permitirá melhorar a audição dos graves. Para desligar esta função, basta-lhe voltar a carregar na mesma tecla.
RÁDIO
OUVIR RÁDIO
1. Ligar o cabo de alimentação fornecido.
2. Coloque o botão de selecção de função na posição RADIO.
3. Seleccionar a banda de frequência pretendida (AM, FM ou FM ST.) e a estação, com o auxílio do Selector de Frequência.
Nota : Se a indicação FM STEREO se acender, está a receber o sinal em FM estéreo.
Se a recepção em FM tiver ruídos reoriente a antena e/ou posicione o Selector de banda na posição “FM”.
4. Carregue em VOLUME UP ou VOLUME DOWN para regular o Volume conforme o seu desejo.
5. Para desligar o rádio, pode colocar a tecla POWER em posição “OFF” FUNCIONAMENTO DO CD
REPRODUÇÃO COMPACT DISC (REPRODUÇÃO COMPATÍVEL CD-R/RW )
Guia Rápido
Nota: Caso durante a leitura do CD verificar falhas na leitura das faixas, tente baixar o volume.
1. Abra a PORTA do CD puxando-a para cima. Insira um CD no
compartimento do CD e feche a PORTA do compartimento de CD. Ajuste o BOTÃO DE FUNÇÃO para posição “CD”, o VISOR DE LCD e o
INDICADOR FUNCIONAL CD acendem-se. Nota: Assegure-se que a Porta do
compartimento de CD está correctamente fechada e fixada no sitio
2. Quando a PORTA do compartimento de CD é
fechada com um CD no interior, o número total de
faixas do disco são exibidas no VISOR LCD do CD e este passará para modo de paragem (STOP). (ex. Total 17 faixas no
CD).
3. Se não existir um disco dentro, o VISOR LCD exibe “ ” e passa para modo de paragem (STOP). 4. Se a PORTA DO CD não estiver fechada, o VISOR
exibe “ ”.
Modo Reprodução/Pausa (Play/Pause) 1. Quando o BOTÃO de REPRODUÇÃO/PAUSA é
premido durante o modo de paragem (stop), é reproduzida a primeira faixa. O indicador de pausa “” será exibido no VISOR LCD. O VISOR LCD apresentará o número específico da faixa em reprodução.
2. Para interromper o CD em reprodução, prima uma vez o BOTÃO REPRODUÇÃO/PAUSA do leitor
colocando-o na posição “OFF”. O indicador de pausa “” pisca continuamente no VISOR LCD. 3. Apesar do som parar de se ouvir, o disco continua
a girar. Para reiniciar a leitura, prima de novo o BOTÃO de REPRODUÇÃO/PAUSA do leitor. A
música recomeça exactamente a partir da posição em que foi interrompida.
4. Para parar o disco CD, prima uma vez o BOTÃO de STOP quer o disco esteja em modo de Reprodução (PLAY) ou de Pausa (PAUSE). O VISOR LCD exibe o número total das faixas de novo.
5. Para desligar a unidade, prima o BOTÃO ALIMENTAÇÃO para posição “OFF”.
SALTAR E MODO DE BUSCA
1. Durante o modo de reprodução ou pausa, quando o botão
SALTAR/BUSCAR ( ou SALTAR/BUSCAR ( é premido uma vez, avançará para a faixa seguinte ou regressará ao início da faixa ao início mesmo. 2. Durante modo de reprodução, se o BOTÃO SALTAR/LOCALIZAR ou
SALTAR/LOCALIZAR é premido e mantido pressionado, ele procurará a faixa a alta velocidade com reprodução de som perceptível ao avançar ou RETROCEDER.
Modo de Repetição 1. Repetir 1 :
Quando o BOTÃO DE MODO é premido uma vez, o Indicador de Repetição “ ” será exibido no VISOR LCD. Só esta faixa de música será repetida. 2. Repete todas:
Quando o BOTÃO DE MODO é premido duas vezes, o Indicador de Repetição “ ” será exibido no VISOR LCD. Todo o disco pode ser reproduzido continuamente.
3. Para Cancelar a Função Repetição
Prima repetidamente o BOTÃO DE MODO até que o indicador de repetição desapareça do VISOR LCD. Modo de Reprodução Aleatória
Esta função permite que a faixa seja reproduzida de forma aleatória.
1. Durante o modo de paragem do CD, prima o BOTÃO DE MODO três vezes, o indicador
“ ” será exibido no VISOR LCD. Prima o
BOTÃO REPRODUÇÃO uma vez para iniciar a reprodução.
2. Para cancelar a função de reprodução aleatória, prima o BOTÃO DE MODO de novo, o Indicador de “ ” desaparecerá do VISOR LCD. Modo de Programa
1. Durante o modo de paragem do CD, prima uma vez o BOTÃO de PROGRAMA. O Indicador de Programação “ ” e o número do Programa a memorizar inicia-se a partir do
primeiro programa e “ ” acender-se-á e piscará continuamente.
Prima o BOTÃO SALTAR/LOCALIZAR ou SALTAR/LOCALIZAR para a faixa musical
desejada, o VISOR LCD exibirá o número da faixa correcta. Prima o BOTÃO DE PROGRAMA para guardar esta faixa na memória.
2. Repita o processo acima indicado até que todas as faixas pretendidas tenham sido programadas. Podem ser guardadas
na memória um total de 20 faixas. Observações:
Sempre que o BOTÃO SALTAR/LOCALIZAR AVANÇAR ou RETROCEDER é premido, o leitor exibirá sempre em primeiro lugar a última faixa programada para recordar a sua memória.
Após completar a programação, o VISOR LCD exibe “ ” e pisca continuamente.
3. Prima o BOTÃO REPRODUÇÃO/PAUSA, uma vez e o programa de reprodução inicia-se e o indicador de leitura do CD “” acende-se.
4. Para verificar o programa que armazenou após a
programação completa, prima o BOTÃO de PROGRAMA uma vez durante o modo de paragem, prima então SALTAR/LOCALIZAR e o BOTÃO
AVANÇAR uma vez, o VISOR LCD exibirá o número da primeira faixa programada. Repita o procedimento acima para ler toda a memória programada.
5. Para cancelar a memória programada :
¾ Durante o modo de paragem do CD, prima uma vez o BOTÃO de PARAGEM.
OU
¾ Abra a Porta do compartimento de CD durante o modo de paragem do CD.
O Indicador de Programa “ ” desaparecerá do VISOR LCD. REPRODUZIR DISCOS MP3
Guia Rápido
Nota: Caso durante a leitura do MP3 verificar falhas na leitura das faixas, tente baixar o volume.
Quando um disco MP3 estiver em reprodução não abra a porta do CD.
1. Abra a PORTA do CD puxando-a para cima. Insira um disco MP3 no compartimento do CD e feche a PORTA do compartimento de CD. Ajuste o BOTÃO DE FUNÇÃO para posição “CD”, o VISOR DE LCD e o
INDICADOR DE FUNÇÃO CD acendem-se.
Nota: Assegure-se que a Porta do compartimento de CD está correctamente fechada e fixada no sitio
2. Quando a PORTA do compartimento de CD é fechada com um disco de MP3 no interior, o número total de faixas do disco serão exibidas no VISOR LCD e o CD passará para modo de paragem (STOP).
3. Se não existe um disco dentro, o VISOR LCD exibe “ ” e passará para modo de paragem.
4. Se a PORTA DO CD não está fechada, o VISOR exibirá “ ”. Modo de Reprodução/Pausa
1. Quando o BOTÃO de REPRODUÇÃO/PAUSA é premido durante o modo de paragem, é reproduzida a primeira faixa. O
indicador de reprodução “” encontrar-se-á aceso. O Indicador “ ” será também exibido para indicar que um Disco MP3 está em reprodução. O VISOR de LCD exibirá o número da faixa específica em reprodução.
2. Para seleccionar faixas musicais específicas do disco de MP3.
Pode ser armazenada música MP3 num disco CD com ou sem pastas de acordo com o “método de gravação do MP3 ”.
a. Se o disco de MP3 for transferido sem o dividir numa pasta, o número de todas as faixas será exibido directamente no VISOR LCD. A
numeração do Álbum só
exibirá após o BOTÃO PASTA ACIMA ou ABAIXO ter sido premido.
b. Se a música é armazenada em pastas diferentes, tem que seleccionar o número do Álbum específico premindo o BOTÃO PASTA ACIMA ou ABAIXO; posteriormente prima o BOTÃO SALTAR/LOCALIZAR
AVANÇAR ou RETROCEDER para seleccionar a faixa específica do número da música dentro deste Álbum.
Exemplo : Para seleccionar Álbum # 4, faixa # 3. PASSO – 1 : Prima o BOTÃO PASTA ACIMA ou
ABAIXO para seleccionar Álbum # 4.
PASSO – 2 : Prima o BOTÃO
SALTAR/LOCALIZAR AVANÇAR ou RETROCEDER do CD para
seleccionar a Faixa # 3 dentro deste Álbum # 4.
3. Para interromper o disco MP3 em reprodução, prima uma vez o BOTÃO REPRODUÇÃO/PAUSA do CD. O indicador de pausa “” pisca
continuamente no VISOR LCD.
4. Apesar do som parar de se ouvir, o disco continua a girar. Para reiniciar a leitura, prima de novo o BOTÃO de REPRODUÇÃO/PAUSA do leitor. A música recomeça exactamente a partir da posição em que foi
interrompida.
5. Para parar o disco MP3, prima uma vez o BOTÃO de PARAGEM do CD quer o disco MP3 esteja em modo de Reprodução ou de Pausa.
6. Para desligar a unidade, prima o BOTÃO ALIMENTAÇÃO para a posição “OFF”.
MODO REPETIÇÃO 1. Repetir 1 :
Quando o BOTÃO DE MODO é premido, o Indicador de “ ” acende-se. Só esta faixa de música será repetida.
2. Repetir Pasta :
Quando o BOTÃO DE MODO é premido duas vezes, o indicador “ ” e “ ” serão exibidos. Esta pasta específica será reproduzida repetidamente. 3. Repete todas:
Quando o BOTÃO REPRODUÇÃO é premido três vezes, o Indicador “ ” Repetir Todas será exibido. Todo o disco pode ser reproduzido continuamente.
4. Para Cancelar a Função Repetição
Prima repetidamente o BOTÃO MODO até que o indicador de repetição desapareça do VISOR LCD. Modo Reprodução Aleatória
Esta função permite que a faixa do disco seja reproduzida de forma aleatória.
1. Durante o modo de paragem do CD, prima o BOTÃO DE MODO quatro vezes, o indicador
“ ” será exibido no VISOR LCD. Prima o BOTÃO REPRODUÇÃO/PAUSA uma vez para iniciar a reprodução.
2. Para cancelar a função de reprodução aleatória, prima o BOTÃO MODO de novo, o Indicador de “ ” desaparecerá do VISOR LCD.
Saltar e LOCALIZAR
1. Durante o modo de reprodução ou pausa, quando o botão
SALTAR/BUSCAR ou SALTAR/BUSCAR é premido uma vez, avançará para a faixa seguinte ou regressará ao início da faixa.
2. Durante modo de reprodução, se o BOTÃO SALTAR/LOCALIZAR ou SALTAR/LOCALIZAR é premido e mantido pressionado, ele procurará a faixa a alta velocidade com reprodução de som perceptível ao avançar ou RETROCEDER.
Modo de Programa
1. Durante o modo de paragem do CD, prima uma vez o BOTÃO de PROGRAMA.
2. O Indicador de Programa “ ” e o número de Programa a ser memorizado inicia-se desde o primeiro programa “ ” acender-se-á e piscará continuamente.Prima o BOTÃO PASTA ACIMA ou
ABAIXO, prima então SALTAR /LOCALIZAR AVANÇAR ou RETROCEDER para seleccionar a faixa de música desejada, o VISOR LCD exibirá o número da faixa deste álbum específico a ser programada. Prima o BOTÃO DE PROGRAMA para guardar esta faixa na memória.
4. Repita o processo acima indicado até que todas as faixas pretendidas tenham sido programadas.
Observações: Sempre que o BOTÃO SALTAR/BUSCAR AVANÇAR ou RETROCEDER é premido, o leitor exibirá sempre em primeiro lugar a última faixa programada para recordar a sua memória.
Podem ser guardadas na memória um total de 10 faixas. Após completar a programação, o VISOR LCD exibirá “ ” e piscará
continuamente.
5. Para iniciar a reprodução programada, prima o BOTÃO REPRODUÇÃO /PAUSA uma vez e o indicador de reprodução do “”, “ ” e o número da faixa do álbum específico acende-se.
Exemplo : Álbum # 3, Faixa # 2.
6. Para verificar o programa que guardou após completar a programação, prima o BOTÃO de PROGRAMA uma vez durante o modo de paragem do CD. O VISOR LCD exibirá “ ” e piscará continuamente. Prima o BOTÃO de PASTA ACIMA ou ABAIXO para ler o número do álbum, prima então o BOTÃO SALTAR/LOCALIZAR AVANÇAR ou RETROCEDER para ler o número específico da faixa do mencionado Álbum. Prima de novo o BOTÃO PROGRAMA , o VISOR LCD exibe “ ” e pisca continuamente. Repita o procedimento acima para verificar todos os programas
armazenados.
7. Para cancelar a memória programada :
¾ Durante o modo de paragem do CD, prima uma vez o BOTÃO de PARAGEM.
OU
¾ Abra a Porta do compartimento do CD durante o modo de paragem. O Indicador de Programa “ ” desaparecerá do VISOR LCD.
CASSETES
LEITURA DE UMA CASSETE
1. Ligar o cabo de alimentação fornecido.
2. Coloque o botão de selecção de função na posição TAPE.
3. Carregue na tecla STOP/EJECT para abrir o compartimento das cassetes e introduza uma cassete gravada. Volte a fechar o compartimento.
4. Carregue na tecla PLAY.
5. Regular o som rodando o botão do volume do som e os graves carregando na tecla BASS BOOST.
PARA CARREGAR EM
Parar a leitura STOP / EJECT Avançar ou rebobinar a cassete F.FWD ou REW Colocar a leitura da cassete em pausa PAUSE
Carregue de novo para retomar a leitura após uma pausa
Nota : Durante a bobinagem da cassete, com F.FWD ou REW, carregue em STOP / EJECT para desactivação da bobinagem.
GRAVAR UMA CASSETE
A partir da rádio
1. Acender o rádio de acordo com as instruções do capítulo sobre rádio (pontos 1 a 4)
2. Carregue na tecla STOP/EJECT para abrir o compartimento das cassetes e introduza uma cassete virgem
3. Feche o compartimento e carregue na tecla PAUSE.
4. Carregue na tecla RECORD. A tecla PLAY baixa simultaneamente. 5. Para iniciar a gravação carregue na tecla PAUSE.
A partir do CD
1. Siga as instruções do capítulo CD (pontos 1 a 4)
2. Carregue na tecla STOP/EJECT para abrir o compartimento das cassetes e introduza uma cassete virgem
3. Feche o compartimento e carregue na tecla PAUSE.
4. Carregue na tecla RECORD. A tecla PLAY baixa simultaneamente.
5. Para iniciar a gravação carregue na tecla PAUSE no momento em que o CD começa a rodar.
6. Carregue na tecla PAUSE se decidir parar a gravação temporariamente ou então carregue em STOP/EJECT se pretender parar a gravação.
Conselhos :
¾ A regulação do volume de som ou do campo sonoro não afecta o nível da gravação.
¾ Parta a pala do lado A ou B da cassete para evitar quaisquer gravações acidentais. Se pretender reutilizar a cassete para uma nova gravação, cubra o oríficio com fita adesiva.
NOTAS IMPORTANTES SOBRE AS CASSETES
¾ Para garantir uma leitura óptima, limpe regularmente o interior do
compartimento com algodão EM RAMA ligeiramente embebido em álcool desnaturado, todas as 10 horas de utilização. Garante assim uma
qualidade de leitura e de gravação óptima. Para efectuar gravações de qualidade, aconselhamos-lhes que limpe todas as superfícies de
passagem da fita magnética antes de gravar. ¾ Não exponha as cassetes ao sol e a poeiras. ¾ Nunca toque na fita com os dedos.
TOMADA DOS AUSCULTADORES ESTÉREO
Pode ligar um par de auscultadores estéreo ao aparelho se pretender ouvir música sozinho (auscultadores não fornecidos).
Quando começar a utilizar os auscultadores as colunas de som são automaticamente desligadas.
MODO AUXILIAR (AUX)
1. Coloque o COMUTADOR DE FUNÇÕES na posição de “AUX”.
2. Ligue o jack do auricular da unidade auxiliar (ex. Leitor MP3 ou Leitor MD) no AUX-IN-JACK (22) deste produto através de um fio de auricular (com tomada de 3.5mm em ambas as extremidades; não incluído). 3. Reproduzir a partir da unidade auxiliar. Pode ouvir música a partir da
unidade auxiliar através dos altifalantes deste produto. FUNCIONAMENTO DO TELECOMANDO
Colocação das baterias
Coloque 2 baterias AA (tamanho UM-3) no respectivo compartimento do telecomando, conforme o esquema.
Substituição das baterias
Quando as baterias começam a ficar fracas, o raio de alcance do
telecomando vai-se reduzindo gradualmente e é necessário proceder à sua substituição.
Utilização correcta do telecomando
¾ Aponte sempre o telecomando para o sensor localizado no aparelho. ¾ As funções do telecomando são as mesmas que as correspondentes no
aparelho.
¾ Quando se estiver em ambientes de luz muito intensa, o funcionamento do telecomando pode ser afectado.
¾ O raio de acção efectivo do telecomando é de aproximadamente 5 metros.
FUNÇÕES DO TELECOMANDO
1. Transmissor de Infravermelhos (40) 2. Batão de POWER (41)
3. Tecla de paragem CD (42)
4. Tecla de leitura / pausa CD (43) 5. BOTÃO MODO (44)
Prima sequencialmente para diferentes modos de reprodução.
Reproduzir um CD: Repetir 1 Æ Repetir Todos Æ Reprodução Aleatória Æ Reprodução Normal.
Reproduzir DISCO MP3 Repetir 1 Æ Reptir Pasta Æ Repetir Todos Æ Reprodução Aleatória Æ Reprodução Normal.
6. Pista anterior / busca de pista CD (45) Pista seguinte / busca de pista CD (46) 7. PASTA “-”(47)/ “+” (48)
Prima uma vez para exibir o número da Pasta.
Prima duas vezes para alternar número da Pasta para baixo ou para cima. 8. Volume “-” (49) / “+” (50)
9. Compartimento das pilhas (51) Nota :
Se o telecomando estiver sem funcionar durante um longo periodo de tempo retire-ihe as baterias.
Nunca misture baterias novas com outras usadas. MANUTENÇÃO DO APARELHO
Nunca expor o aparelho ao calor e nunca colocar objectos de borracha ou de vinil sobre o aparelho.
