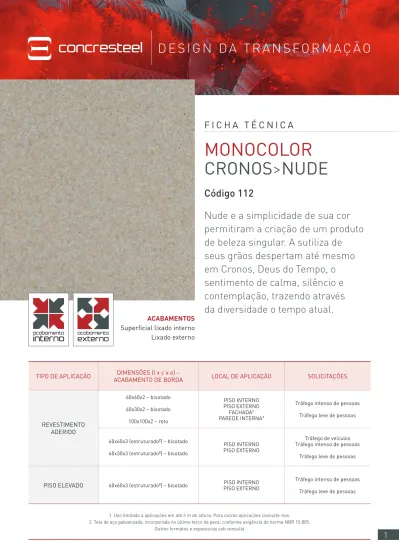

MONOCOLOR CRONOS>NUDE DESIGN DA TRANSFORMAÇÃO. Código 112

F I C H A T É C N I C A

MONOCOLOR

CRONOS>NUDE

Código 112

Nude e a simplicidade de sua cor

permitiram a criação de um produto

de beleza singular. A sutiliza de

seus grãos despertam até mesmo

em Cronos, Deus do Tempo, o

sentimento de calma, silêncio e

contemplação, trazendo através

da diversidade o tempo atual.

ACABAMENTOS

Superficial lixado interno

Lixado externo

TIPO DE APLICAÇÃO _{ACABAMENTO DE BORDA}DIMENSÕES (l x c x e) – LOCAL DE APLICAÇÃO SOLICITAÇÕES

REVESTIMENTO ADERIDO 60x60x2 – bisotado 60x30x2 – bisotado 100x100x2 – reto PISO INTERNO PISO EXTERNO FACHADA1 PAREDE INTERNA1

Tráfego intenso de pessoas Tráfego leve de pessoas

60x60x3 (estruturado2_{) – bisotado}

60x30x3 (estruturado2_{) – bisotado}

PISO INTERNO PISO EXTERNO

Tráfego de veículos Tráfego intenso de pessoas

Tráfego leve de pessoas

PISO ELEVADO 60x60x3 (estruturado2_{) – bisotado} PISO INTERNO

PISO EXTERNO

Tráfego intenso de pessoas Tráfego leve de pessoas

1. Uso limitado a aplicações em até 3 m de altura. Para outras aplicações consulte-nos. 2. Tela de aço galvanizada, incorporada no último terço da peça, conforme exigência da norma NBR 15.805.

OUTROS COMPONENTES DO SISTEMA

A CONCRESTEEL oferece uma gama de peças que compõem seu sistema de produtos para revestimentos de piso, criando uma solução construtiva completa. Dependendo do componente é possível realizar diferentes beneficiamentos de borda.

COMPONENTE DIMENSÕES (l x c x e) OPÇÕES DE ACABAMENTO

DE BORDAS RODAPÉ 60x10x2 / 60x15x2 / 60x20x2 / 60x25x2 /60x30x2 100x10x2 / 100x15x2 / 100x20x2 /100x25x2 / 100x30x2 Um lado bisotado 1 TENTO 60x20x2 / 60x25x2 / 60x30x2 100x20x2 / 100x25x2 / 100x30x2 Um lado bisotado 1

CAPA DE MURETA 60x25x2 / 60x30x2 | 100x25x2 / 100x30x2 Um lado bisotado

1

Dois lados bisotados2

PISADA DE ESCADA 60x30x2 | 100x30x2 | 130x30x2 Um lado bisotado1

ESPELHO DE ESCADA 60x20x2 | 100x20x2 | 130X20X2 Quatro lados retos3

SOLEIRAS 100x20x2 / 100x30x2 / 130x30x2 Quatro lados retos3

BORDAS DE PISCINA 60x20x3 / 60x25x3 / 60x30x3

100x20x3 / 100x25x3 / 100x30x3 Especial

1 UM LADO BISOTADO

3 QUATRO LADOS RETOS 4 BISOTE PADRÃO 60X60

Peças para compor paginação

2 DOIS LADOS BISOTADOS

Contrapiso

Impermeabilização

Regularização

Laje de Concreto

Argamassa

Colante

Rejunte

Placas de

Acabamento

Pedestais

de Apoio

Mureta

de Apoio

de Apoio

Mureta

Placas de Acabamento

INFORMAÇÕES TÉCNICAS E DE DESEMPENHO

Placa CONCRESTEEL – placa pré-fabricada de concreto

resultante da mistura de cimento Portland, água, agregados, aditivos e fibras, podendo receber reforço estrutural com tela de aço galvanizada em função do tipo de aplicação.

Sistema de piso – sistema horizontal ou inclinado composto

por um conjunto de camadas (por exemplo: laje, camada de contrapiso, camada de fixação, camada de acabamento) destinado a cumprir a função de estrutura, vedação e tráfego.

REVESTIMENTO ADERIDO – parte de um sistema de piso, normalmente composto pelas camadas finais de fixação e

acabamento, sendo principal responsável pela estética e pelo atendimento à alguns requisitos de desempenho como resistência ao escorregamento. As placas CONCRESTEEL assentadas com argamassa colante (camada de fixação) e posteriormente rejuntadas compõem um revestimento aderido.

PISO ELEVADO – no sistema de piso, cumpre função semelhante ao da camada de acabamento, sendo normalmente composto

por placas modulares (superestrutura) que são instaladas sobre um sistema de apoio (subestrutura), deixando um vão entre a base e a placa, que pode ser utilizado para passagem de instalações e recolhimento de água. O piso elevado CONCRESTEEL conta com placas de concreto estruturadas para receber tráfego intenso de pessoas e de pequenas cargas rolantes.

PROPRIEDADES FÍSICAS E QUÍMICAS DAS PLACAS CONCRESTEEL

PROPIEDADE DESCRIÇÃO RESULTADO_{OBTIDO REFERÊNCIA}NORMAS

DENSIDADE _{microconcreto utilizado na fabricação das placas.}Relação entre a massa e o volume ocupado pelo 2.370 kg/m³ –

RESISTÊNCIA À COMPRESSÃO

Medida da resistência de um cilindro moldado com microconcreto à esforços de compressão.

A resistência à compressão do microconcreto CONCRESTEEL é significativamente superior ao do concreto normalmente

utilizado em estrutura de edificações.

79 MPa NBR 5.739A

CARGA DE RUPTURA NA

FLEXÃO Propriedades relacionadas à resistência mecânica da placa e utilizadas para dimensionamento do sistema de piso. As placas CONCRESTEEL apresentam carga de ruptura característica superior à 7,0 kN atendendo às solicitações

de sobrecargas usuais para sistemas de piso elevado em edificações. A resistência à flexão é expressa em MPa (unidade de tensão) e calculada levando-se em consideração a

geometria da placa.

10,4 kN

(Classe E)

NBR 15.805B

RESISTÊNCIA

À FLEXÃO (para e = 3 cm)9,8 MPa

ABSORÇÃO

Propriedade relacionada à porosidade do material, medida pela relação entre a diferença de massa da placa seca

e molhada. A absorção das placas CONCRESTEEL é significativamente baixa o que lhe confere maior resistência

mecânica.

4,8 % NBR 9.778C

COEFICIENTE DE ATRITO DINÂMICO

Propriedade associada ao requisito de desempenho “resistência ao escorregamento”. O coeficiente de atrito é medido através de método normativo que faz uso de um deslizador motorizado padrão (Totus). O ensaio é realizado sobre a placa Concresteel com superfície seca e molhada

(mais crítica).

Lixado interno

≥

1,10 |

≥

0,40

Lixado externo

≥

1,10 |

≥

0,65

*Superfície seca | Superfície molhada

NBR 15.805B

RESISTÊNCIA À ABRASÃO

Propriedade associada ao requisito de desempenho “resistência ao desgaste em uso”.

Mensura a desagregação superficial e remoção de partículas de um determinado material submetido a forças de atrito

(Método Amsler). Desgaste aos 500 m de percurso Média = 0,39 mm Desgaste aos 1000 m de percurso Média = 0,82 mm NBR 12.042D

A. NBR 5.739/2007: Concreto - Ensaios de compressão de corpos-de-prova cilíndricos B. NBR 15.805/2015: Pisos elevados de placas de concreto - Requisitos e procedimentos

C. NBR 9.778/2005: Argamassa e concreto endurecidos - Determinação da absorção de água, índice de vazios e massa específica D. NBR 12.042/2012: Materiais inorgânicos - Determinação do desgaste por abrasão

ATENDIMENTO AOS REQUISITOS DE DESEMPENHO DE SISTEMAS DE PISO ADERIDO E ELEVADO

REQUISITO DE

DESEMPENHO DESCRIÇÃO RESULTADOOBTIDO REFERÊNCIANORMAS

RESISTÊNCIA DE ADERÊNCIA

À TRAÇÃO

Propriedade importante para o sistema de piso aderido, pois mensura a resistência de aderência entre substrato (contrapiso ou emboço),

argamassa colante e placas CONCRESTEEL.

Não há requisito prescritivo para essa propriedade, mas recomenda-se que a aderência mínima de 1,00 MPa medida através ensaios em obra.

≥

1,00 MPa com argamassa colante tipo AC III de fabricante idôneo NBR 13.753E RESISTÊNCIA AO IMPACTO DE CORPO DURO

Ensaio que busca simular impactos gerados por choques acidentais de objetos rígidos/duros no sistema de piso.

Um identor (corpo duro impactante) é lançado de diferentes alturas e avalia-se o efeito provocado no sistema.

Requisitos para piso elevado:

h=70 cm (30 J) – são admitidas falhas superficiais como fissuras, mossas e desagregações. Referente ao estado-limite de serviço. h=110 cm (50 J) – não permitida a ocorrência de traspassamento da

placa ou ruína (perda de estabilidade do sistema), sendo admitidas falhas localizadas. Referente ao estado-limite último.

Requisitos para piso aderido:

h=100 cm (5 J) – são admitidas falhas superficiais como fissuras, mossas e desagregações. Referente ao estado-limite de serviço. h=300 cm (30 J) – não permitida a ocorrência de traspassamento da

placa ou ruína (perda de estabilidade do sistema), sendo admitidas falhas localizadas. Referente ao estado-limite último.

Piso elevado Requisito atendido Piso aderido Requisito atendido NBR 15.805B NBR 15.575-3F RESISTÊNCIA AO IMPACTO DE CORPO MOLE

Ensaio que busca simular impactos gerados por choques acidentais de objetos não rígidos/moles no sistema de piso.

Um saco de couro preenchido com areia é lançado de diferentes alturas e avalia-se o efeito provocado no sistema.

Requisitos para piso elevado:

h=80 cm (400 J) – são admitidas falhas superficiais como fissuras e destacamentos. Referente ao estado-limite de serviço. h=180 cm (900 J) – não permitida a ocorrência de ruína (perda de estabilidade do sistema), sendo admitidas falhas localizadas.

Referente ao estado-limite último.

Piso elevado Requisito atendido Piso aderido Requisito atendido NBR 15.805B CARGA VERTICAL CONCENTRADA

Os sistemas de piso não devem apresentar ruptura ou qualquer outro dano quando submetidos a cargas verticais concentradas de 1kN

aplicadas no ponto mais desfavorável.

Piso elevado Requisito atendido Piso aderido Requisito atendido NBR 15.575-3F RESISTÊNCIA AO ATAQUE QUÍMICO

Avalia possíveis alterações da aparência e danos à superfície da placa quando em contato com determinados agentes químicos, produtos de limpeza doméstica e para piscinas normalmente utilizados no dia a

dia da edificação.

Requisito atendido NBR 15.575-3F

B. NBR 15.805/2015: Pisos elevados de placas de concreto - Requisitos e procedimentos

E. NBR 13.753/1996: Revestimento de piso interno ou externo com placas cerâmicas e com utilização de argamassa colante - Procedimento F. NBR 15.755-3/2013: Edificações habitacionais - Desempenho. Parte 3: Requisitos para os sistemas de pisos

G. NBR 13.818/1996: Placas cerâmicas para revestimento - Especificação e métodos de ensaio H. NBR 15.755-1/2013: Edificações habitacionais - Desempenho. Parte 1: Requisitos gerais

REQUISITO DE

DESEMPENHO DESCRIÇÃO RESULTADOOBTIDO REFERÊNCIANORMAS

RESISTÊNCIA AO ESCORREGAMENTO

Para tornar segura a circulação dos usuários, evitando escorregamentos e quedas, as placas Concresteel devem atender à valores mínimos de coeficiente de atrito dinâmico, medidos com

superfície seca e molhada (mais crítica).

Requisitos para superfície molhada (NBR 15.805):

Para declividade

≤

3 %:

>

0,40 (Área privativa e comum) 3%

<

declividade

≤

10%:

>

0,70 (Á. priv.) /

>

0,85 (Á. comum)

Para escadas:

>

0,70

Requisitos para superfície seca (NBR 15.575-3 / NBR 13.818):

Para condições normais de uso:

≤

0,40 Onde se requer resistência ao escorregamento:

>

0,40

Piso elevado Requisito atendido Piso aderido Requisito atendido NBR 15.805B NBR 15.575-3F NBR 13.818G RESISTÊNCIA AO MANCHAMENTO

Mede a facilidade de remoção de manchas, ou seja, indica o quanto a superfície da placa pode reter produtos de ação penetrante. Não há um requisito normativo específico para resistência ao manchamento de placas de microconcreto. No entanto, a Concresteel

realizou ensaios com os principais agentes manchantes e orienta sobre como promover a limpeza destes no Manual de Limpeza e

Manutenção disponibilizado para download em nosso site.

– –

RESISTÊNCIA AO DESGASTE

EM USO

As camadas de acabamento da habitação devem apresentar resistência ao desgaste devido aos esforços de uso, de forma a

garantir a vida útil estabelecida.

Foi utilizado o Método Amsler para medir o desgaste à abrasão das placas Concresteel, cujos resultados foram apresentados anteriormente e servem como referência para estimar a vida útil

de projeto frente às condições de tráfego de pessoas, veículos e equipamentos previstas. – NBR 15.575-1H NBR 15.575-3F NBR 13.818G SEGURANÇA AO FOGO

A placa Concresteel é um material incombustível (Classe I), não contribui para a inflamação generalizada, atendendo ao critério da

NBR 15.575-3 para ser utilizado como camada de acabamento do sistema de piso.

Classe I

(incombustível) NBR 15.575-3F

B. NBR 15.805/2015: Pisos elevados de placas de concreto - Requisitos e procedimentos

E. NBR 13.753/1996: Revestimento de piso interno ou externo com placas cerâmicas e com utilização de argamassa colante - Procedimento F. NBR 15.755-3/2013: Edificações habitacionais - Desempenho. Parte 3: Requisitos para os sistemas de pisos

G. NBR 13.818/1996: Placas cerâmicas para revestimento - Especificação e métodos de ensaio H. NBR 15.755-1/2013: Edificações habitacionais - Desempenho. Parte 1: Requisitos gerais

MÉTODOS DE INSTALAÇÃO

Revestimentos com produtos CONCRESTEEL podem ser executados aderidos ou elevados.

Em nosso site – www.concresteel.com.br – são disponibilizados manuais de instalação específicos para essas finalidades e que contemplam:

} Especificação técnica de materiais

com sugestão de produtos.

} Ferramentas e equipamentos.

} Procedimentos executivos.

} Detalhes construtivos típicos.
