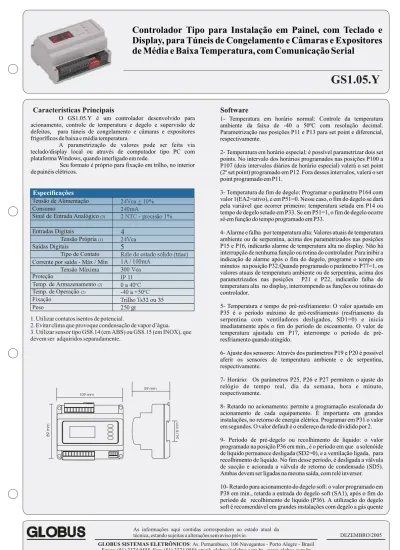

GLOBUS SISTEMAS ELETRÔNICOS

(1)

Características Principais

O GS1.05.Y é um controlador desenvolvido para acionamento, controle de temperatura e degelo e supervisão de defeitos, para túneis de congelamento e câmaras e expositores frigoríficos de baixa e média temperatura.

A parametrização de valores pode ser feita via teclado/display local ou através de computador tipo PC com plataforma Windows, quando interligado em rede.

Seu formato é próprio para fixação em trilho, no interior de painéis elétricos.

1. Utilizar contatos isentos de potencial.

2. Evitar clima que provoque condensação de vapor d’água. 3. Utilizar sensor tipo GS8.14 (em ABS) ou GS8.15 (em INOX), que devem ser adquiridos separadamente.

Software

1- Temperatura em horário normal: Controle da temperatura ambiente da faixa de -40 a 50ºC com resolução decimal. Parametrização nas posições P11 e P13 para set point e diferencial, respectivamente.

2- Temperatura em horário especial: é possível parametrizar dois set points. No intervalo dos horários programados nas posições P100 a P107 (dois intervalos diários de horário especial) valerá o set point (2º set point) programado em P12. Fora desses intervalos, valerá o set point programado em P11.

3- Temperatura de fim de degelo: Programar o parâmetro P164 com valor 1(EA2=ativo), e em P51=0. Nesse caso, o fim do degelo se dará pela variável que ocorrer primeiro: temperatura setada em P14 ou tempo de degelo setado em P33. Se em P51=1, o fim de degelo ocorre só em função do tempo programado em P33.

4- Alarme e falha por temperatura alta: Valores atuais de temperatura ambiente ou de serpentina, acima dos parametrizados nas posições P15 e P16, indicarão alarme de temperatura alta no display. Não há interrupção de nenhuma função ou rotina do controlador. Para inibir a indicação de alarme após o fim do degelo, programe o tempo em minutos na posição P32.Quando programado o parâmetro P77=1, os valores atuais de temperatura ambiente ou de serpentina, acima dos parametrizados nas posições P21 e P22, indicarão falha de temperatura alta no display, interrompendo as funções ou rotinas do controlador.

5- Temperatura e tempo de pré-resfriamento: O valor ajustado em P35 é o período máximo de pré-resfriamento (resfriamento da serpentina com ventiladores desligados, SD1=0) e inicia imediatamente após o fim do período de escoamento. O valor de temperatura ajustada em P17, interrompe o período de pré-resfriamento quando atingido.

6- Ajuste dos sensores: Através dos parâmetros P19 e P20 é possível aferir os sensores de temperatura ambiente e de serpentina, respectivamente.

7- Horário: Os parâmetros P25, P26 e P27 permitem o ajuste do relógio de tempo real, dia da semana, hora e minuto, respectivamente.

8- Retardo no acionamento: permite a programação escalonada do acionamento de cada equipamento. É importante em grandes instalações, no retorno de energia elétrica. Programar em P31 o valor em segundos. O valor default é o endereço da rede dividido por 2. 9- Período de pré-degelo ou recolhimento de liquido: o valor programado na posição P36 em min., é o período em que a solenóide de liquido permanece desligada (SD2=0), e a ventilação ligada, para recolhimento de liquido. No fim desse período, é desligada a válvula de sucção e acionada a válvula de retorno de condensado (SD5). Ambas devem ser ligadas na mesma saída, com relé inversor. 10- Retardo para acionamento do degelo soft: o valor programado em P38 em min., retarda a entrada do degelo soft (SA1), após o fim do período de recolhimento de liquido (P36). A utilização do degelo soft é recomendável em grandes instalações com degelo a gás quente 109 mm 8 9 m m 59 mm 8 3 ,1 m m 4 Trilho Ts32 ou 35 24Vca + 10% 240mA 2 NTC - precis o 1%ã

4

24Vca

5

Réle de estado sólido (triac) 1A / 100mA 300 Vca IP 11 0 a 40ºC -40 a +50ºC 250 gr

Especificações

Tensão de Alimentação Consumo

Sinal de Entrada Analógico (3)

Entradas Digitais

Tensão Própria (1)

Saídas Digitais

Tipo de Contato Corrente por saída - Máx / Min

Tensão Máxima Proteção Temp. de Armazenamento (2) Temp. de Operação (2) Fixação Peso

(2)

As informações aqui contidas correspondem ao estado atual da técnica, estando sujeitas a alterações sem aviso prévio.

GLOBUS SISTEMAS ELETRÔNICOS: Av. Pernambuco, 106 Navegantes - Porto Alegre - Brasil

Fones: (51) 3374.0555 Fax: (51) 3374.0556 email: globus@globus.com.br - www.globus.com.br

GS1.05.Y

Hardware

ED1: Degelo remoto ED1=1

ED2: Defeito disjuntor das resistências ED2=1

ED3: Defeito disjuntor / relé térmico ventiladores ED3=1 ED4: Indicador de porta aberta ED4=1

EA1: Sensor NTC 1 - sensor de ambiente EA2: Sensor NTC 2 - Sensor da serpentina SD1: Liga/desl. ventilação

SD2: Liga/desl. solenóide de líquido SD3: Liga/desl. solenóide de água

SD4: Liga/desl. resist. ou solenóide gás quente principal SD5: Liga/desl. solenóide de sucção e retorno de condensado SA1: Liga/desl. solenóide gás quente soft

D-D+V-V+: rede de comunicação RS485 protocolo MOD-BUS.

Programação do hardware

Verificar os parâmetros P50, P163 a P171. 11- Retardo para acionamento do degelo principal: o valor

programado em P28 em min., retarda a entrada do degelo principal (SD4), após o fim do período de recolhimento de liquido (P36). O período programado em P28 deve ser sempre maior que o programado em P38. A diferença entre os dois valores, é o período em que opera somente o degelo soft.

12- Retardo para entrada da válvula de água: o valor programado em (P40) em min., retarda a entrada da válvula de água (SD3), após o fim do período de recolhimento de liquido (P36).

13- Período máximo de degelo principal: na conclusão do período de retardo para acionamento do degelo principal (P28), inicia-se o período máximo de degelo principal programado em P33 em min. O período máximo de degelo pode ser interrompido, conforme descrito no item 3 pela temperatura de fim de degelo. Na conclusão do período, ou sua interrupção, são desligadas as saídas correspondentes a: SD3- solenóide de água; SD4- solenóide de gás quente principal; SA1- solenóide de gás quente soft.

14- Período para alivio de pressão: ao fim do período máximo de degelo (P33), por tempo ou temperatura, inicia-se o período programado em P39 em min., durante o qual cessa o gás quente (SD4=0 e SA1=0) e permanece acionada a válvula de retorno de condensado, para que haja uma redução gradual da pressão no interior do evaporador/serpentina.

15- Período de escoamento (drenagem): Durante o período programado em P34, o ventilador é desligado (SD1=0) para permitir o escoamento da água na serpentina. Esse parâmetro é importante em equipamentos que operam com ventilador ligado no processo de degelo. O parâmetro P52 permite escolher se o ventilador deve permanecer ligado (P52=1) ou desligado (P52=0) durante o degelo. 16- Período de pré-resfriamento: ver descrição no item 5.

17- Horários de inicio de degelo: as posições P54 a P69 permitem parametrizar até 8 horários diários (hora no formato 0 a 23 e minutos 0 a 59) de inicio de degelo, ou seja, inicia o período parametrizado em P36 (pré-degelo). Para cancelar o horário de degelo digite 24 na posição hora.

18- Horários especiais para 2º set point: as posições P100 a P107 permitem parametrizar dois turnos de horários especiais ( hora no formato 0 a 23 e minutos no formato 0 a 59), onde valerá o 2º set point programado em P12. Para cancelar o horário especial, digite 24 na posição hora.

19- Parada programada: na posição P47 há possibilidade de programar duas formas de atuação do horário para parada programada do equipamento: P47=1, a programação é periódica, isto é, repete-se a cada dia da semana em horário programado. P47=0, a programação é eventual e apagada ao fim do horário. Na posição P118, programa-se o dia da semana ( 0=domingo, 6=sábado e 7=todos os dias) e nas posições P110 a P117 programa-se até dois turnos ( hora no formato 0 a 23 e minutos no formato 0 a 59).Para cancelar o horário de desligamento, digite 24 na posição hora. 20- Alarme de porta aberta: para ativar o alarme de porta aberta (ED4), programar o parâmetro P170=1, ativo . O tempo programado em P43, retarda a indicação do alarme.

21- Acionamento do ventilador: a posição P45 permite ativar ou não a saída para acionamento do ventilador (SD1). P45=0, saída para ventilador não ativa. P45=1, saída para ventilador ativa. A programação P45=0 é normalmente utilizada em expositores e câmaras de média temperatura em supermercados.

22- Acionamento do degelo: a posição P46 permite ativar ou não a malha de controle para degelo. P46=0, saída para degelo (SD4) não ativa. P46=1, saída para degelo (SD4) ativa.

23- Atuação do controlador com sensores danificados: O controlador pode ser programado de quatro formas em P48. P48=0, mantém a operação normal sem considerar as temperaturas, indicando alarme no display. P48=1, interrompe a malha de controle quando o sensor ambiente (EA1) está danificado, e indica falha. P48=2, interrompe a malha de controle quando o sensor de serpentina (EA2) esta danificado, e indica falha. P48=3, interrompe a malha de controle quando ambos os sensores estão danificados e indica falha.

24- Degelo remoto: O controlador aceita a programação de degelo através de outro programador horário externo ou manual. Para tanto, utilizar a entrada ED1=1. Quando acionado, inicia-se a malha de controle do degelo conforme programada, independente dos horários de inicio programados em P54 a P69.

DEZEMBRO/2005

Controlador Tipo para Instalação em Painel, com Teclado e

Display, para Túneis de Congelamento e Câmaras e Expositores

de Média e Baixa Temperatura, com Comunicação Serial

(3)

senha - coloque o valor 11 na posição P10 _e _{- piscando - alarme ou falha}

Reg. Descrição Un. Default Min/Max Start-up

P.52 P52=0, ventilador desligado durante degelo # 0 0/1

P52=1, ventilador ligado durante degelo

Para zerar o horário, escreva 24 no valor da posição (P54 a P68, P100 a p116)

P.54 Primeiro horário de degelo ( hora) h 24 0/24

P.55 Primeiro horário de degelo (minuto) min 0 0/59

P.56 Segundo horário de degelo (hora) h 24 0/24

P.57 Segundo horário de degelo (minuto) min 0 0/59

P.58 Terceiro horário de degelo (hora) h 24 0/24

P.59 Terceiro horário de degelo (minuto) min 0 0/59

P.60 Quarto horário de degelo (hora) h 24 0/24

P.61 Quarto horário de degelo (minuto) min 0 0/59

P.62 Quinto horário de degelo (hora) h 24 0/24

P.63 Quinto horário de degelo (minuto) min 0 0/59

P.64 Sexto horário de degelo (hora) h 24 0/24

P.65 Sexto horário de degelo (minuto) min 0 0/59

P.66 Setimo horário de degelo (hora) h 24 0/24

P.67 Setimo horário de degelo (minuto) min 0 0/59

P.68 Oitavo horário de degelo (hora) h 24 0/24

P.69 Oitavo horário de degelo (minuto) min 0 0/59

r.75 status de operação do controlador # # # #

r.76 Ciclo de operação atual do sistema # # # #

P.77 P77=1, habilita as funções de P21 e P22 # 1 0/1

P77=0, desabilita as funções de P21 e P22

P.100 Horário especial liga 1º turno c/ 2º set point (hora) h 24 0/24

P.101 Horário especial liga 1º turno ( minuto) min 0 0/59

P.102 Horário especial desliga 1º turno (hora) h 24 0/24

P.103 Horário especial desliga 1º turno (minuto) min 0 0/59

P.104 Horário especial liga 2º turno c/ 2º set point (hora) h 24 0/24

P.105 Horário especial liga 2º turno (minuto) min 0 0/59

P.106 Horário especial desliga 2º turno (hora) h 24 0/24

P.107 Horário especial desliga 2º turno (minuto) min 0 0/59

P.110 Parada programada inicio turno 1 (hora) h 24 0/24

P.111 Início do turno 1 (minuto) min 0 0/59

P.112 Parada programada fim turno 1 (hora) h 24 0/24

P.113 Fim do turno 1 (minuto) min 0 0/59

P.114 Parada programada inicio turno 2 (hora) h 24 0/24

P.115 Minuto início do turno 2 min 0 0/59

P.116 Parada programada fim turno 2 (hora) h 24 0/24

P.117 Fim do turno 2 (minuto) min 0 0/59

P.118 Parada programada - dia da semana 0 0/7

0=domingo, 6=sábado e 7=todos

P.163 Endereço do controlador exceto nº 31 e 222 # # 1/247

P.164 P164=1, Sensor da serpentina ativo (EA2) # 0 0/1

P164=0, Inativo (EA2)

P.165 P165=1, Solenóide de água ativo (SD3) # 0 0/1

P165=0, Inativo (SD3)

P.166 P166=1, Solenóide de gás quente ativo (SD4) # 0 0/1

P.167 P167=1, Solenóide de sucção ativo (SD5) # 0 0/1

P.168 P168=1, Defeito das resistências ativo (ED2) # 0 0/1

P168=0, Inativo (ED2)

P.169 P169=1, Defeito do ventilador ativo (ED3) # 0 0/1

P.170 P170=1, Indicação de porta aberta ativo (ED4) # 0 0/1

P.171 P171=1, Degelo soft ativo (SA1) # 0 0/1

P171=0, Inativo (SA1)

r.200 Versão do SW # # #

Reg. Descrição Un. Default Min/Max Start-up

r.1 Temperatura atual do sensor de ambiente ºC # -30/40 #

r.2 Temperatura atual do sensor de serpentina ºC # -30/40 #

r.3 Tempo decorrido do inicio da refrigeração min # 1/1440 #

r.4 Tempo decorrido do inicio do degelo min # 1/1440 #

r.5 Relógio - hora atual h # 0/23 #

r.6 Relógio - minuto atual min # 0/59 #

r.7 Dia da semana (0=domingo) d # 0/6 #

r.8 Informação de código de alarmes. Ponto piscando # # # #

no display indica alarme

r.9 Informação de código de falhas. Ponto piscando # # # #

no display indica falha

P.10 Senha # 11 # #

P.11 Set point de temperatura ºC -30 -30/40

P.12 2º Set point de temperatura para horário especial ºC -30 -30/40

P.13 Diferencial de temperatura (on-off) ºC 1 0,1/5

P.14 Temperatura de fim de degelo ( sensor serpentina) ºC 0 -20/40

P.15 Alarme de temperatura de ambiente alta ºC 0 -20/40

P.16 Alarme de temperatura de serpentina alta ºC 0 -20/40

P.17 Temperatura para fim de pré-resfriamento ºC 0 -20/40

P.18 Temperatura de segurança para fim do degelo ºC 25 -20/40

por temperatura ambiente alta

P.19 offset sensor ambiente ºC 0 -5/5

P.20 offset sensor serpentina ºC 0 -5/5

P.21 Falha por temperatura de ambiente alta (para ºC 35 -20/50

habilitar esse parâmetro, programar P77=1)

P.22 Falha por temperatura de serpentina alta ( para ºC 35 -20/50

habiliatar esse parâmetro, programar P77=1)

P.23 P23=0, mensagem de falha automática no display # 0 0/1

P23=1, mensagem de falha oculta na posição r9

P.25 Relógio - programação do dia da semana d # 0/6 #

P.26 Relógio - programação do hora h # 0/23 #

P.27 Relógio - programação do minuto min # 0/59 #

P.28 Retardo para acionamento do degelo principal min 1 0/60

r.29 Horímetro diario de porta aberta s # 0/86400 #

P.31 Tempo retardo inicio de operação sistema s n.rede/2 0/255

P.32 Tempo pós degelo p/ bloqueio de alarme temp. alta min 30 0/255

P.33 Tempo máximo de degelo principal (SD4) min 30 0/120

P.34 Tempo de escoamento (drenagem) min 2 0/5

P.35 Tempo de pré-resfriamento min 5 0/30

P.36 Tempo de pré-degelo (recolhimento de liquido) min 2 0/5

r.37 Tempo decorrido processo (só p/ supervisão) # # # #

P.38 Tempo de retardo para inicio degelo soft min 0 0/5

P.39 Tempo para alívio de pressão min 5 0/30

P.40 Tempo de retardo para entrada de água min 10 0/60

P.43 Retardo p/ acionar alarme de porta aberta s 30 0/255

P.45 P45=0, saída para ventilador ativa (SD1) # 1 0/1

P45=1, saída para ventilador não ativa

Tipo de controle para desligamento do equipamento

P.47 P47=0, zera programação # 0 0/1

P47=1, programação periódica

Atuação do controlador com sensores danificados P.48 P48=0, normal

P48=1, falha para sensor ambiente # 0 0/3

P48=2, falha para sensor de serpentina P48=3, falha em qualquer caso

P.50 P50=0, Sensor GS8.14 (abs) ou GS8.15 (inox) # 0 0/1

P50=1, Especial

P.51 P51=0, sai do degelo por tempo ou temperatura # 0 0/1

(4)

As informações aqui contidas correspondem ao estado atual da técnica, estando sujeitas a alterações sem aviso prévio.

GLOBUS SISTEMAS ELETRÔNICOS: Av. Pernambuco, 106 Navegantes - Porto Alegre - Brasil

Fones: (51) 3374.0555 Fax: (51) 3374.0556 email: globus@globus.com.br - www.globus.com.br

GS1.05.Y

DEZEMBRO/2005

Controlador Tipo para Instalação em Painel, com Teclado e

Display, para Túneis de Congelamento e Câmaras e Expositores

de Média e Baixa Temperatura, com Comunicação Serial

CÓDIGO DE ALARMES E FALHAS OPA Sensor ambiente aberto

SCA Sensor ambiente curto OPD Sensor degelo aberto SCD Sensor degelo curto

NCR Defeito nas resistências ( ED2=1) RTA Defeito no ventilador ( ED3=1) APA Indicação de porta aberta (ED4=1)

ATA Alarme por temperatura ambiente alta

ATD Alarme por temperatura de serpentina alta

FTA Falha por temperatura de ambiente alta

(5)

2 2 0 V 1 0 0 V A 2 4 V 2 2 0 V -6 0 H z 2 A Lí q u id o So le n ó id e So le n ó id e À g u a R e si st ê n c ia Pr in c ip a l o u So le n ó id e D e g e lo Su c ç ã o So le n ó id e So le n ó id e D e g e lo S o ft V e n til a d o re s 4 6 4 4 4 2 4 2 1 3 4 8 5 0 4 0 4 0 1 0 3 0 2 0 8 0 3 0 9 0 3 0 5 0 3 0 7 0 6 0 3 a m o -n o s o d ire ito d e e fe tu a r a lte ra ç õ e s se m a vi so p ré vi o s Si st e m a s E le tr ô n ic o s Lt d a IS Ã O D A TA 0 1 O B SE R V A Ç Õ E S A P R O V A D O 2 3 4 5 R E FE R E N TE M O D E LO 6 7 8

G

L

O

B

U

S

C O N TR O LA D O R G S1 .0 5 .Y 1 0 1 -1 2 -0 5 E m is sã o in ic ia l M A S + -4 3 2 1 e 0 0 d 2 0 c 1 0 d 3 0 d 4 0 d 5 0 d 6

G

S

1 .0

5 .Y

T A G : 1 2 0 -2 4 V 2 1 ₂2 ₂3 ₂4 5 0 4 1 4 2 4 3 4 4 4 5 4 6 4 7 4 8 4 9 0 7 0 7 1 ₇2 E D 4 E D 3 E D 2 E D 1 S D 1 S D 2 S D 3 S D 4 S D 5 T 6 3 4 5 V -V + D -D + 7 3 E A 2 E A 1 6 0 S A 1 D e fe ito v e n til a d o r Fi m -d e -c u rs o d a p o rt a se rv iç o d a v á lv u la 2 4 V o u 2 2 0 V e xe c u ta d a s d e a c o rd o c o m a t e n sã o d e a u xi lia re s. A s in te rli g a ç õ e s d e ve rã o s e r E n tr a d a a n a ló g ic a s e n so r se rp e n tin a E A 2 R e d e d e c o m u n ic a ç ã o V -V + D -D + E A 1 E n tr a d a a n a ló g ic a s e n so r a m b ie n te So le n ó id e s a c io n a d a s a tr a vé s d e r e lé s Se n so r te m p e ra tu ra a m b ie n te C a b o A F (2 x2 2 A W G ) K M P c ó d 4 1 2 0 2 2 A F 4 x2 2 A W G c ó d 4 1 2 0 4 7 f a b K M P /F IC A P R e d e d e c o m u n ic a ç ã o R S4 8 5 C a b o D e g e lo r e m o to D e fe ito r e si st ê n c ia s d e d e g e lo Li g a /d e sl r e si st o u s o l g á s q u e n te p rin c 3 2 1 Li g a /d e sl s o l s u c ç ã o o u r e to rn o c o n d e n s re lé r e ve rs o a c io n a m e n to s o p o st o s Li g a /d e sl s o le n ó id e d e á g u a Li g a /d e sl v e n til a d o re s Li g a /d e sl s o le n ó id e d e lí q u id o Li g a /d e sl r e si st o u s o l g á s q u e n te s o ft SA 1 re lé e st a d o s o lid o C a b o A F (2 x2 2 A W G ) K M P c ó d 4 1 2 0 2 2 Se n so r te m p e ra tu ra s e rp e n tin a 2 1 3 4 4 5 A 2 A 1 3 2 11
