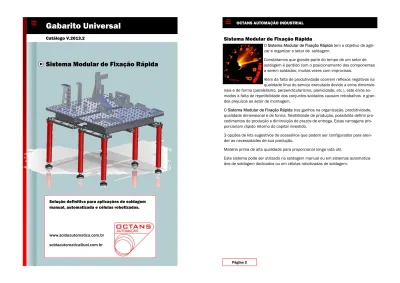

Solução definitiva para aplicações de soldagem manual, automatizada e células robotizadas.
www.soldaautomatica.com.br soldaautomatica@uol.com.br Catálogo V.2013.2
Sistema Modular de Fixação Rápida
Gabarito Universal
Página 2
Sistema Modular de Fixação Rápida
O Sistema Modular de Fixação Rápida tem o objetivo de agili-zar e organiagili-zar o setor de soldagem.
Constatamos que grande parte do tempo de um setor de soldagem é perdido com o posicionamento dos componentes a serem soldados, muitas vezes com improvisos.
Além da falta de produtividade ocorrem reflexos negativos na qualidade final do serviço executado devido a erros dimensio-nais e de forma (paralelismo, perpendicularismo, planicidade, etc.), este erros so-mados a falta de repetibilidade dos conjuntos soldados causam retrabalhos e gran-des prejuízos ao setor de montagem.
O Sistema Modular de Fixação Rápida traz ganhos na organização, produtividade, qualidade dimensional e de forma, flexibilidade de produção, possibilita definir cedimentos de produção e diminuição de prazos de entrega. Estas vantagens pro-porcionam rápido retorno do capital investido.
3 opções de kits sugestivos de acessórios que podem ser configurados para aten-der as necessidades de sua produção.
Matéria prima de alta qualidade para proporcionar longa vida útil.
Este sistema pode ser utilizado na soldagem manual ou em sistemas automatiza-dos de soldagem dedicaautomatiza-dos ou em células robotizadas de soldagem.
Página 3
Índice
PÁGINA 4 CONCEITO DE FIXAÇÃO 5 CONFIGURAÇÕS DE MESAS 6 EXEMPLOS DE MONTAGENS16 MESAS, SEUS ACESSÓRIOS E GABARITOS PARA FLANGES 22 ENCOSTOS
26 ESQUADROS 27 CANTONEIRAS 31 TOPES ÂNGULARES 31 ENCOSTO CILÍNDRICO
32 CALÇOS REGULAVEIS E ACESSÓRIOS 36 BLOCO V COM PINO Ø25
38 PINOS POSICIONADORES
40 GRAMPOS HORIZONTAIS E BASCULANTES COM FUSO TR-16x4 49 GRAMPOS ARTICULADOS DE-STA-CO
60 GRAMPOS ROTATIVOS 62 FIXADORES MAGNÉTICOS 63 BUCHAS DISTANCIADORAS 63 ADAPTADORES DUPLO Ø25 MACHO 64 CONJUNTO ROLETE
66 CONJJNTOS VIRADORES DE ROLO 68 TRANSFERIDORES DE ÂNGULO 71 COLUNAS
74 BLOCO DE 5 FACES 75 ADAPTADOR DE CANTO 76 ADAPTADOR EIXO ADICIONAL
77 ACESSÓRIOS PARA SOLDAGEM DE PEÇAS LONGAS 82 TRANSFER GIRATÓRIO MANUAL
85 CARRO PARA ACONDICIONAMENTO DE ACESSÓRIOS 89 KITS DE ACESSÓRIOS
95 INTEGRAÇÃO COM MESAS POSICIONADORAS CIRCULARES CYGNUS 98 INTEGRAÇÃO COM CÉLULAS ROBOTIZADAS
Página 4
Conceito de Fixação
Fixação rápida
Proporciona velocida-de e granvelocida-de econo-mia de tempo para a fixação e posiciona-mento dos compo-nentes que serão soldados.
A fixação dos acessó-rios é feita rapida-mente utilizando pinos que tem esfe-ras expansíveis com poucas voltas de rosqueamento. As esferas tangenciam os chanfros dos furos.
Página 5
Configurações de Mesas
3 Configurações de mesas
Nossas mesas possuem 25mm de espessura e furos com diâmetro de Ø25mm, sendo que estes furos podem estar dispostos em 3 confi-gurações: malha 50mm x 50mm, malha de 100mm x 100mm com furo intermediário na diagonal e finalmente malha 100mm x 100mm.
A pedido outros furos de com diâmetros dife-rentes ou roscas podem ser acrescentadas. Confeccionadas com aço ligado de alta quali-dade, resistente à abrasão com dureza nomi-nal de 450 HBW para proporcionar durabilida-de e minimizar danos por amassamentos. Composição química: C (máx 0,26%); Si (máx. 0,70%); Mn (máx. 1,60%); p (máx. 0,01%); Cr (máx. 1,40%); Ni (máx. 1,0%); Mo (0,60%), B (máx. 0,004%).
TRATAMENTOS SUPERFICIAIS (opcionais): NÍQUEL QUÍMICO que minimiza a adesão de respingos , dá lubricidade à superfície, aumen-ta a dureza superficial, protege contra corro-são e evita a contaminação de peças de aço inoxidável.
NITRATAÇÃO À PLASMA proporciona proteção contra respingos de soldagem, aumenta a dureza superficial e protege contra corrosão.
Página 6
Extensões para mesa Diversos acessórios para expandir a área da mesa.
Página 7 Soldagem de Tubulação:
Gabarito Suporte com furos indexadores para flanges DIN 2632/2633/2634/2635 e flanges ANSI/ASME B 16,5 150 lbs / 300 lbs / 400-600 lbs
Página 9 Conjunto 2 mesas móveis sobre trilhos
Suporte dos trilhos com niveladores de altura
Rodízios Para evitar folgas e movimentos laterais os rodízios prismáticos são montados com rolamentos de contato angular. Todos os rodízios são equipados com freio.
Página 10
Montagem para execução de estrutura de equipamento
Página 13 Página 14
Transfer Manual de 4 estações Para adaptar à ergonomia do operador a altura do conjunto é regulável em uma faixa de até 400mm.
Para máxima estabilidade 8 pés com niveladores de altura.
Coluna do pé com regulagem axial para obter o diâmetro desejado.
Página 15 Transfer Manual de 4 estações Para giro suave e precisa a caixa de rolamento é montada com rolamentos cônicos. Eixo temperado, retificado, com furo central de Ø40mm.
Conjunto coletor montado com até 5 escovas (325A) para o “terra” da fonte de soldagem. Sistema de travamento automático da posição indexada, o destravamento é decidido pelo operador através de pedal ou botoeira.
Página 16 MESA COM PÉS
Página 17 MONTAGEM CONJUGADA
As mesas podem ser unidas de forma ilimitada, utilizando-se nível de precisão obtém-se planicidade e nivelamento entre as mesas.
Página 18 MESA 1050mm x 550mm x 25mm MALHA 50mm x 50mm Código: 120910 1748 MESA 1050mm x 550mm x 25mm MALHA 100mm x 100mm com furos intermediários na diagonal Código: 120910 1752 MESA 1050mm x 550mm x 25mm MALHA 100mm x 100mm Código: 120910 1756 CHAPA 500mm x 175mm x 25mm PARA LATERAL DE MESA Código: 121213 0206
Página 19 GABARITO SUPORTE COM FUROS
INDEXADORES PARA FLANGES ANSI/ ASME 590mm x 350mm (acompanha pinos indexadores)
ANSI/ASME B 16,5 150 lbs - Cód.: 130115 1720 ANSI/ASME B 16,5 300 lbs - Cód.: 130115 1732
GABARITO SUPORTE COM FUROS INDEXADORES PARA FLANGES DIN 590mm x 350mm(acompanha pinos indexadores) Cód.: 130115 1752 DIN 2632 - DN 200 à DN 400 DIN 2633 - DN 15 à DN 400 DIN 2634 - DN 200 à DN 400 DIN 2635 - DN 50 à DN 400 ADAPTADORES SUPORTE PARA FIXAÇÃO DA CHAPA 500mm x 175mm x 25mm PARA LATERAL DE MESA
Bloco Adaptador 90º para Canto - Código: 130208 1501
Bloco Adaptador Simples para Lateral de Mesa - Código: 121213 0144
Página 20 CHASSIS - BASE DA MESA DE SOLDAGEM Código: 120910 2125 CONJUNTO PÉ FIXO 630mm Código: 121217 1247 CONJUNTO PÉ REGULÁVEL 505mm à 780mm com passo de 26mm Código: 120910 1756 Niveladores de Altura
Página 21 ENGATE TRANSVERSAL DA MESA DE SOLDAGEM
Código: 120911 1836
ENGATE LONGITUDINAL DA MESA DE SOLDAGEM Código: 121130 1614
Página 22 ENCOSTOS EXCÊNTRICOS
Encosto Excêntrico Ø60mm - Código: 120819 2128
Encosto Excêntrico Ø80mm com Sextavado - Código 120819 2129 Encosto Excêntrico Ø100mm - Código: 120819 2130
ENCOSTOS UNIVERSAIS REGULÁVEIS
Encosto Universal Regulável 150mm - Código: 121210 1958 Encosto Universal Regulável 225mm - Código: 121210 2000 Encosto Universal Regulável 300mm - Código: 121211 0129
Página 23 ENCOSTOS UNIVERSAIS REGULÁVEIS COM POSICIONADOR
Encosto Universal Regulável com Posicionador 225mm - Código: 121211 1755 Encosto Universal Regulável com Posicionador 300mm - Código: 121211 1818
ENCOSTOS UNIVERSAIS REGULÁVEIS TIPO 2
Encosto Universal Regulável 300mm Tipo 2 - Código: 121211 2246 Encosto Universal Regulável 500mm Tipo 2 - Código: 121211 2252
Página 24 ENCOSTOS UNIVERSAIS REGULÁVEIS TIPO 3 - L=50mm
Encosto Universal Regulável 325mm Tipo 3 - L=50mm - Código: 121211 2301 Encosto Universal Regulável 525mm Tipo 3 - L=50mm - Código: 121211 2307
ENCOSTOS UNIVERSAIS REGULÁVEIS TIPO 3 - L=75mm Encosto Universal Regulável 450mm Tipo 3 - L=75mm - Código: 121211 2344 Encosto Universal Regulável 650mm Tipo 3 - L=75mm - Código: 121211 2347
Página 25 ENCOSTOS UNIVERSAIS REGULÁVEIS tipo 3 - L=100mm
Encosto Universal Regulável 500mm Tipo 3 - L=100mm - Código: 121211 2351 Encosto Universal Regulável 750mm Tipo 3 - L=100mm - Código: 121211 2356
ENCOSTOS UNIVERSAIS REGULÁVEIS TIPO 4 - L=50mm Encosto Universal Regulável 100mm Tipo 4 - L=50mm - Código: 121212 0031 Encosto Universal Regulável 150mm Tipo 4 - L=50mm - Código: 121212 0029 Encosto Universal Regulável 250mm Tipo 4 - L=50mm - Código: 121212 0022
Página 26 ENCOSTOS UNIVERSAIS REGULÁVEIS TIPO 4 - L=100mm
Encosto Universal Regulável 500mm Tipo 4 - L=100mm - Código: 121212 0053 Encosto Universal Regulável 750mm Tipo 4 - L=100mm - Código: 121212 0055 Encosto Universal Regulável 1050mm Tipo 4 - L=100mm - Código: 121212 0057
ESQUADROS PLANOS REGULÁVEL
Esquadro Plano Regulável 175mm x 175mm - Código: 121212 0102 Esquadro Plano Regulável 500mm x 325mm - Código: 121212 0116
Página 27 CANTONEIRAS REGULÁVEIS SÉRIE 175mm
Cantoneira Regulável 75mm x 175mm x 50mm- Código 121212 1504 Cantoneira Regulável 175mm x 175mm x 50mm - Código 121212 1501 Cantoneira Regulável 275mm x 175mm x 50mm - Código 121212 1449
CANTONEIRAS DUPLO REGULÁVEIS
Cantoneira Duplo Regulável 175mm x 175mm x 50mm - Código: 121212 1603 Cantoneira Duplo Regulável 275mm x 175mm x 50mm - Código: 121212 1551
Página 28 CANTONEIRAS TOPE
Cantoneira Tope 75mm x 75mm x 50mm - Código: 121212 1718 Cantoneira Tope 75mm x 75mm x 100mm - Código: 121212 1723 Cantoneira Tope 75mm x 75mm x 150mm - Código: 121212 1721 CANTONEIRAS REGULÁVEIS SÉRIE 275mm
Cantoneira Regulável 75mm x 275mm x 50mm - Código 130107 1711 Cantoneira Regulável 175mm x 275mm x 50mm - Código 130107 1712 Cantoneira Regulável 275mm x 275mm x 50mm - Código 130107 1713
Página 29 CANTONEIRAS REGULÁVEIS TIPO C
Cantoneira Regulável Tipo C 200mm x 175mm x 50mm- Código 121212 1801 Cantoneira Regulável Direita Tipo C 300mm x 280mm x 95mm- Código 121212 1955 Cantoneira Regulável Direita Tipo C 500mm x 280mm x 95mm- Código 121212 2049 Cantoneira Regulável Direita Tipo C 800mm x 280mm x 95mm- Código 121212 2116
Página 30 CANTONEIRAS REGULÁVEIS TIPO C
Cantoneira Regulável Esquerda Tipo C 300mm x 280mm x 95mm- Código 121212 1957 Cantoneira Regulável Esquerda Tipo C 500mm x 280mm x 95mm- Código 121212 2050 Cantoneira Regulável Esquerda Tipo C 800mm x 280mm x 95mm- Código 121212 2118
Página 31 TOPES ANGULARES 0 A 90º
Tope Angular 0 a 90º com Intervalos de 15º R 235mm - Código 121212 1232 Tope Angular 0 a 90º com Intervalos de 10º R 235mm - Código 121212 1244
ENCOSTO CILÍNDRICO
Encosto Cilíndrico Ø50mm com Pino Ø25mm - Código: 130110 0054
Página 32 CALÇOS REGULÁVEIS COM TRAVAMENTO
Calço Regulável 40 à 50mm - Código: 121104 0015 Calço Regulável 57 à 75mm - Código: 121104 0007 Calço Regulável 71 à 100mm - Código: 121104 0619 CALÇOS REGULÁVEIS
Conjunto de calços reguláveis com vários tipos de ponteiras e extensões.
Página 33 EXTENSÕES PARA CALÇOS REGULÁVEIS
Extensão para Calço Regulável Ø50mm x 25mm- Código 121205 0110 Extensão para Calço Regulável Ø50mm x 50mm- Código 121205 0129 Extensão para Calço Regulável Ø50mm x 100mm- Código 121205 0130 Extensão para Calço Regulável Ø50mm x 150mm- Código 121205 0131
ADAPTADOR MACHO PARA CALÇO REGULÁVEL
Adaptador Macho Ø50mm com Pino Ø25mm - Código: 121210 2034
Página 34 PONTEIRAS “V” 90 GRAUS Ø50mm E Ø80mm PARA CALÇOS REGULÁVEIS Ponteira “V” 90 Graus Ø50mm para Calço Regulável—Código 121204 2316
Ponteira “V” 90 Graus Ø80mm para Calço Regulável—Código 121204 2341 PONTEIRAS PLANAS Ø50mm E Ø80mm PARA CALÇOS REGULÁVEIS Ponteira Plana para Calço Regulável Ø50mm - Código 121205 0135
PONTEIRAS “V” 135 GRAUS Ø50mm E Ø80mm PARA CALÇOS REGULÁVEIS Ponteira “V” 135 Graus Ø50mm para Calço Regulável—Código 121204 2355
Ponteira “V” 135 Graus Ø80mm para Calço Regulável—Código 121205 0004
Página 35 PONTEIRA TIPO CONE
Ponteira Tipo Cone Ø50mm 90 Graus - Código: 121205 0044
Página 36 BLOCO V COM PINO
Página 37 Página 38 PINOS POSICIONADORES FIXOS
Pino Posicionador Fixo 25mm+25mm - Código: 121217 1350 Pino Posicionador Fixo 25mm+25mm+25mm - Código: 130109 1630 PINOS POSICIONADORES PARA FIXAÇÃO DE ACESSÓRIOS 3 modelos com tamanhos para fixação 25mm+25mm e 25mm+25mm+25mm
Página 39 PINOS POSICIONADORES REGULÁVEIS
Pino Posicionador Regulável 50mm à 57mm - Código 121217 1448 Pino Posicionador Regulável 75mm à 82mm - Código 121217 1722
PINO POSICIONADOR DE EMBUTIR FIXO
Pino Posicionador de Embutir Fixo 25mm+25mm - Código: 121217 2135 Pino Posicionador de Embutir Fixo 25mm +25mm +25mm - Código: 130109 1656
Página 40 GRAMPOS MODELOS HORIZONTAIS E BASCULANTES
Vários tipos de montagens totalmente configurável.
GRAMPOS MODELOS HORIZONTAIS E BASCULANTES Pode ser montado com várias configurações de ponteiras.
Página 41 GRAMPOS MODELOS HORIZONTAIS E BASCULANTES
Grampos articuláveis para cada tipo aplicação.
GRAMPOS MODELOS
HORIZONTAIS E BASCULANTES Também pode ser montado com outros acessórios.
Página 42 GRAMPOS BASCULANTES Outros tipos de montagens
Página 43 BRAÇOS PARA GRAMPOS HORIZONTAIS E BASCULANTES
Braço Ø25mm x 100mm para Grampos Horizontais e Basculantes - Código 130110 2356 Braço Ø25mm x 200mm para Grampos Horizontais e Basculantes - Código 130110 2358 Braço Ø25mm x 300mm para Grampos Horizontais e Basculantes - Código 130110 1822
COLUNA REGULÁVEL
Coluna Regulável - Código: 121230 2131
Página 44 MEMÓRIA PARA BRAÇO Ø25
Memória para Braço Ø25 de Grampo - Código: 130122 0241 COLUNAS FIXAS
Coluna Fixa Ø38 x 50mm - Código 121229 1827 Coluna Fixa Ø38 x 100mm - Código 121229 1826 Coluna Fixa Ø38 x 150mm - Código 121229 1825 Coluna Fixa Ø38 x 200mm - Código 121229 1824 Coluna Fixa Ø38 x 250mm - Código 121229 1822 Coluna Fixa Ø38 x 300mm - Código 121229 1801
Página 45 BUCHA PARA GRAMPO HORIZONTAL
Bucha para Grampo Horizontal TR 16x4 - Código 121224 1945
FUSO PARA GRAMPOS HORIZONTAIS E BASCULANTES
Fuso 130mm para Grampo Horizontal e Basculante TR 16x4 - Código: 121230 2352
Página 46 PONTEIRAS PARA GRAMPOS HORIZONTAIS E BASCULANTES
Ponteira para Grampo - Coxim Esférico - Código 121227 0107 Ponteira para Grampo - Coxim “V” - Código 121227 0104
Página 47 CONJUNTO ARTICULADOR
Conjunto Articulador TR 16x4 do Grampo Basculante - Código 121229 1645
Página 49 GRAMPOS HORIZONTAIS 215-U (DE-STA-CO) COM ADAPTADORES
(Pode-se utilizar grampos de outros fabricantes)
Grampo Horizontal 215-U com Adaptador (121231 1555) h=12,5mm - Código 121231 1548 Grampo Horizontal 215-U com Adaptador (121231 15556) h=40mm - Código 121231 1549 Grampo Horizontal 215-U com Adaptador (121231 1557) h=70mm - Código 121231 1550 Grampo Horizontal 215-U com Adaptador (121231 1558) h=100mm - Código 121231 1551
GRAMPOS HORIZONTAIS (Tabela retirada do catálogo DE-STA-CO)
Página 50 GRAMPOS HORIZONTAIS 225-U (DE-STA-CO) COM ADAPTADORES
(Pode-se utilizar grampos de outros fabricantes)
Grampo Horizontal 225-U com Adaptador (121231 1515) h=12,5mm - Código 121231 1510 Grampo Horizontal 225-U com Adaptador (121231 1516) h=40mm - Código 121231 1511 Grampo Horizontal 225-U com Adaptador (121231 1517) h=70mm - Código 121231 1512 Grampo Horizontal 225-U com Adaptador (121231 1518) h=100mm - Código 121231 1513
Página 51
GRAMPOS VERTICAIS 207-UO (DE-STA-CO) COM ADAPTADORES (Pode-se utilizar grampos de outros fabricantes)
Grampo Vertical 207-UO com Adaptador (121231 0352) h=12,5mm - Código 121231 0345 Grampo Vertical 207-UO com Adaptador (121231 0353) h=40mm - Código 121231 0346 Grampo Vertical 207-UO com Adaptador (121231 0354) h=70mm - Código 121231 0347 Grampo Vertical 207-UO com Adaptador (121231 0355) h=100mm - Código 121231 0348
GRAMPOS VERTICAIS 207-ULO (DE-STA-CO) COM ADAPTADORES (Pode-se utilizar grampos de outros fabricantes)
Grampo Vertical 207-ULO com Adaptador (121231 0352) h=12,5mm - Código 121231 0419 Grampo Vertical 207-ULO com Adaptador (121231 0353) h=40mm - Código 121231 0420 Grampo Vertical 207-ULO com Adaptador (121231 0354) h=70mm - Código 121231 0421 Grampo Vertical 207-ULO com Adaptador (121231 0355) h=100mm - Código 121231 0422
Página 53
GRAMPOS VERTICAIS (Tabela retirada do catálogo DE-STA-CO) GRAMPOS TIPO TORPEDO (Tabela retirada do catálogo DE-STA-CO)
Página 55
GRAMPOS TIPO TORPEDO 6004-MM (DE-STA-CO) COM ADAPTADORES Grampo Torpedo 6004-MM com Adaptador (121231 0156) h=12,5mm - Código 121231 0247 Grampo Torpedo 6004-MM com Adaptador (121231 0157) h=40mm - Código 121231 0248 Grampo Torpedo 6004-MM com Adaptador (121231 0158) h=70mm - Código 121231 0249 Grampo Torpedo 6004-MM com Adaptador (121231 0159) h=100mm - Código 121231 0250
GRAMPOS TIPO TORPEDO 602-MM (DE-STA-CO) COM ADAPTADORES Grampo Torpedo 602-MM com Adaptador (121231 0156) h=12,5mm - Código 121231 0129 Grampo Torpedo 602-MM com Adaptador (121231 0157) h=40mm - Código 121231 0130 Grampo Torpedo 602-MM com Adaptador (121231 0158) h=70mm - Código 121231 0131 Grampo Torpedo 602-MM com Adaptador (121231 0159) h=100mm - Código 121231 0132
GRAMPO HOR. 225-U (DE-STA-CO) COM ADAPTADOR REGULÁVEL 150mm Grampo Hor. 225-U com Adaptador Regulável (130101 1905) 150mm - Código 130101 1911
Página 57
GRAMPO HOR. 215-U (DE-STA-CO) COM ADAPTADOR REGULÁVEL 150mm Grampo Hor. 215-U com Adaptador Regulável (130101 1906) 150mm - Código 130101 1923
GRAMPO VERT. 207-ULO (DE-STA-CO) COM ADAPTADOR REGULÁVEL 150mm Grampo Vert. 207-ULO c/ Adaptador Regulável (130101 1907) 150mm - Código 130101 2002 GRAMPO VERT. 207-UO (DE-STA-CO) COM ADAPTADOR REGULÁVEL 150mm Grampo Vert. 207-UO com Adaptador Regulável (130101 1907) 150mm - Código 130101 1932
GRAMPO TORPEDO (DE-STA-CO) COM ADAPTADOR REGULÁVEL 150mm Grampo Torpedo 602-MM com Adapt. Reg. (130101 1907) 150mm - Código 130101 2015
Página 59
GRAMPO TORPEDO (DE-STA-CO) COM ADAPTADOR REGULÁVEL 150mm Grampo Torpedo 6004-MM com Adapt. Reg. (130101 1907) 150mm - Código 130101 2004
Página 60
GRAMPO ROTATIVO HORÁRIO
Grampo Rotativo Horário - Modelo 3 - Código: 130217 1840 GRAMPOS ROTATIVOS (MODELOS EXCLUSIVO)
2 modelos, movimento circular horário e anti-horário para altas produções.
Página 61
GRAMPO ROTATIVO ANTI-HORÁRIO
Grampo Rotativo Anti-Horário Modelo 2 - Código 130217 2318
Página 62
FIXADORES MAGNÉTICOS
Corpo de alumínio montado com imã de neodímio (alta potência de atração) Fixador Magnético Ø25 x 25mm - Código 130101 2114
ADAPTADORES DUPLO Ø25mm MACHO
Adaptador 10mm Duplo Ø25mm Macho - Código 121229 1832 Adaptador 25mm Duplo Ø25mm Macho - Código 121229 1836
Página 63
BUCHAS DISTANCIADORAS TEMPERADAS Ø48mm
Bucha Distanciadora Temperada Ø48mm x 25mm - Código 130101 2150 Bucha Distanciadora Temperada Ø48mm x 50mm - Código 130101 2152
Página 64
CONJUNTO ROLETE (MODELOS EXCLUSIVO) Especialmente projetado para aplicação com tubos.
Componentes sujeitos à desgaste temperados montados com buchas de polímeros de alto desempenho sem necessidade lubrificação.
Página 65
CONJUNTO ROLETE
Conjunto Rolete Mínimo Ø25mm x Máximo Ø170mm - Código 130101 2150
Página 66
CONJUNTO VIRADOR DE ROLOS REGULÁVEL COM COLETOR E 6 ESCOVAS - CÓDIGO 121206 1046
Distância entre rolos temperados com 3 regulagens.
Coletor de cobre e 6 escovas para o “terra” da fonte de soldagem com capacidade de 360A. Capacidade de trabalho mínimo Ø30mm e máximo de Ø350mm.
Página 67
CONJUNTO VIRADOR DE ROLOS REGULÁVEL - CÓDIGO: 121206 1047 Distância entre rolos temperados com 3 regulagens.
Capacidade de trabalho mínimo Ø30mm e máximo de Ø350mm.
Página 68
SÉRIE TRANSFERIDOR DE ÂNGULOS
Para facilitar a rotina diária estão disponíveis 2 modelos de transferidores de ângulos. Amplamente configurável com os acessórios disponíveis ou acessórios dedicados especiais. Todos com componentes sujeitos à desgaste são temperados.
CANTONEIRA TRANFERIDORA DE ÂNGULOS Cantoneira Transferidora de Ângulos - Código 120819 2346
Página 69 Página 70
TRANSFERIDOR DE ÂNGULOS - ESQUADRO UNIVERSAL Esquadro Universal - Código 120820 0056
Página 71
COLUNA 4 FACES 500mm
Coluna 4 Faces 500mm x 100mm x 100mm- Código 121214 1526
Página 72
COLUNA 5 FACES 500mm
Página 73
COLUNA 5 FACES 1000mm
Coluna 5 Faces 1000mm x 200mm x 200mm - Código 121216 1958
Página 74
BLOCO 5 FACES
Página 75
ADAPTADOR DE CANTO
Adaptador de Canto de Mesa - Código 121213 1544 Pode ser utilizado como prisma.
Página 76
ADAPTADOR EIXO ADICIONAL
Adaptador par adicionar movimento de acessórios em 2 eixos. Adaptador Eixo Adicional 200mm - Código 130128 2002
MESA MÓVEL SOBRE TRILHOS
Mesa Móvel sobre Trilhos - Código 131229 2152 Mesa com dimensões 1050mm x 550mm x 25mm
Página 77
ACESSÓRIOS PARA SOLDAGEM DE PEÇAS LONGAS
Diversos acessórios com opções de tratamento superficial e tratamento térmico
Página 78
CONJUNTO RODÍZIO PRISMÁTICO
Para maior precisão de posicionamento o conjunto é montado com rolamentos de contato angular para evitar movimentos axiais.
Conjunto equipado com freio. Componentes sujeitos à desgaste temperados. Conjunto Rodízio Prismático - Código 130204 1149
Página 79
CONJUNTO RODÍZIO PLANO
Conjunto equipado com freio. Componentes sujeitos à desgaste temperados Conjunto Rodízio Plano - Código 130205 0311
Página 80
CONJUNTO SUPORTE INDIVIDUAL DO TRILHO - CÓDIGO 130205 2047 Deve ser fixado firmemente ao piso. Equipado com sistema de nivelamento vertical.
CONJUNTO SUPORTE EMENDA DO TRILHO - CÓDIGO 130205 1849 Deve ser fixado firmemente ao piso. Equipado com sistema de nivelamento vertical.
Página 81
TRILHO TEMPERADO Ø50mm
Trilho Temperado e Retificado Ø50mm x 1000mm - Código 130305 0217 Trilho Temperado e Retificado Ø50mm x 1500mm - Código 130305 0222 Trilho Temperado e Retificado Ø50mm x 2000mm - Código 130305 0234 Trilho Temperado e Retificado Ø50mm x 2500mm - Código 130305 0245 Trilho Temperado e Retificado Ø50mm x 3000mm - Código 130305 0258 (Opção de baixo custo: Trilho sem têmpera e retífica)
Página 82
TRANSFER GIRATÓRIO MANUAL (MODELOS EXCLUSIVO) Equipamento desenvolvido para soldagem manual de altas produções.
Transfer com 4 estações de parada. (Consulte para outras opções de número de paradas). Totalmente configurável para utilizar os acessórios disponíveis e acessórios dedicados
Página 83
TRANSFER GIRATÓRIO MANUAL COM 4 ESTAÇÕES DE PARADA Transfer Giratório Manual com 4 Estações de Parada - Código 130206 2336
BASE
Base robusta com 8 pés niveladores e 4 vigas que podem ser ajustadas telescopicamente.
Página 84
TRANSFER
Indexação de parada automática e destravamento pneumático acionado por pedal, botoeira ou automático temporizado.
Para maior precisão, capacidade de carga e movimentos suaves a caixa de rolamentos é montada com robustos rolamentos cônicos e eixo temperado e retificado.
Para maior estabilidade do equipamento existem 8 conjuntos de pés niveladores que podem ser fixados ao piso.
Para o “terra” da fonte de soldagem existe um conjunto composto de coletor de cobre e 5 escovas com capacidade de 300A. Item fundamental para uma boa qualidade de soldagem.
Página 85
CARRO PARA ACONDICIONAMENTO DE ACESSÓRIOS O caro tem a função de organizar e controlar
visualmente os acessórios.
Página 86
CARRO PARA ACONDICIONAMENTO DE ACESSÓRIOS - CÓD. 130103 2016 NÃO ACOMPANHAM BUCHAS E PINOS DEVEM SER ADQUIRIDAS EM SEPARADO. Comprimento 1000mm / Largura 650mm / Altura 1330mm.
Capacidades: Frontal máx. 75 buchas, máx. 40 buchas em cada lateral, máx. 28 buchas no topo e máx. 27 buchas no piso interno.
Construção robusta com chapa 2,25mm, chassis reforçado construído com tubos retangulares.
Pintura a pó eletrostática. Rodízios Ø6” com freio. Peso líquido: 96 Kg
PINO SUPORTE PARA CARRO DE ACESSÓRIOS
Pino Suporte para Carro de Acessórios Ø25mm - Código 130104 1947
Página 87
BUCHA PARA CARRO DE ACESSÓRIOS - FURO Ø25mm Bucha para Carro de Acessórios Furo Ø25mm - Código 130104 1826
Página 89
KIT BÁSICO DE ACESSÓRIOS
Kit 1 Básico de Acessórios - Código 130309 1612
COMPOSIÇÃO DO KIT BÁSICO DE ACESSÓRIOS
4 Cantoneiras Reguláveis 175mm x 175mm x 50mm - Código 121212 1501 4 Encostos Universais Reguláveis 225mm - Código 121210 2000
4 Encostos Universais 100mm Tipo 4 L=50mm - Código 121212 0031 8 Pinos Posicionadores Fixo 25mm+25mm - Código 121217 1350
4 Grampos Horizontais montados com :
8 Braços Ø25mm x 200mm para Grampos Horizontais e Basculantes - Código 130110 2358 4 Memórias para Braço Ø25 de Grampo - Código 130122 0241
4 Buchas para Grampo Horizontal TR 16x4 - Código 121224 1945
4 Fusos 130mm para Grampo Horizontal e Basculante TR 16x4 -Código 121230 2352 4 Ponteiras para Grampo - Coxim “V” - Código 121227
Página 90
KIT INTERMEDIÁRIO DE ACESSÓRIOS
Kit 2 Intermediário de Acessórios - Código 130309 1704
COMPOSIÇÃO DO KIT INTERMEDIÁRIO DE ACESSÓRIOS 4 Cantoneiras Reguláveis 175mm x 175mm x 50mm - Código 121212 1501 4 Cantoneiras Reguláveis 275mm x 175mm x 50mm - Código 121212 1449 4 Encostos Universais Reguláveis 225mm - Código 121210 2000
4 Encostos Universais 100mm Tipo 4 L=50mm - Código 121212 0031 2 Encostos Excêntricos Ø60mm - Código 120819 2128
2 Encostos Excêntricos Ø100mm - Código 120819 2130
8 Blocos V Ø50mm x 90º com Pino Ø25mm - Código 130309 1736 16 Pinos Posicionadores Fixo 25mm+25mm - Código 121217 1350
Página 91
KIT INTERMEDIÁRIO DE ACESSÓRIOS
Kit 2 Intermediário de Acessórios - Código 130309 1704
COMPOSIÇÃO KIT INTERMEDIÁRIO DE ACESSÓRIOS (Continuação)
8 Grampos Horizontais montados com :
16 Braços Ø25mm x 200mm para Grampos Horizontais e Basculantes - Código 130110 2358 8 Memórias para Braço Ø25 de Grampo - Código 130122 0241
8 Buchas para Grampo Horizontal TR 16x4 - Código 121224 1945
8 Fusos 130mm para Grampo Horizontal e Basculante TR 16x4 -Código 121230 2352 8 Ponteiras para Grampo - Coxim “V” - Código 121227
4 Grampos Basculantes montados com:
8 Braços Ø25mm x 200mm para Grampos Horizontais e Basculantes - Código 130110 2358 4 Memórias para Braço Ø25 de Grampo - Código 130122 0241
4 Fusos 130mm para Grampo Horizontal e Basculante TR 16x4 -Código 121230 2352 4 Ponteiras para Grampo - Coxim “V” - Código 121227
4 Conjuntos Articuladores TR 16x4 do Grampo Basculante - Código 121229 1645 COMPOSIÇÃO DO KIT AVANÇADO DE ACESSÓRIOS
8 Cantoneiras Reguláveis 175mm x 175mm x 50mm - Código 121212 1501 4 Cantoneiras Reguláveis 275mm x 175mm x 50mm - Código 121212 1449
1 Cantoneira Regulável Direita Tipo C 500mm x 280mm x 95mm - Código 121212 2049 1 Cantoneira Regulável Esquerda Tipo C 500mm x 280mm x 95mm - Código 121212 2050 8 Encostos Universais Reguláveis 225mm - Código 121210 2000
4 Encostos Universais 100mm Tipo 4 L=50mm - Código 121212 0031
2 Encostos Universais Reguláveis 500mm Tipo 3 L=100mm - Código 121211 2351 2 Encostos Universais Reguláveis 750mm Tipo 3 L=100mm - Código 121211 2356 2 Encostos Excêntricos Ø60mm - Código 120819 2128
2 Encostos Excêntricos Ø100mm - Código 120819 2130
8 Blocos V Ø50mm x 90º com Pino Ø25mm - Código 130309 1736
Continua...
Página 92
KIT AVANÇADO DE ACESSÓRIOS
Página 93
KIT BÁSICO DE ACESSÓRIOS
Kit 3 Avançado de Acessórios - Código 130309 2150
COMPOSIÇÃO KIT AVANÇADO DE ACESSÓRIOS (Continuação) 32 Pinos Posicionadores Fixo 25mm+25mm - Código 121217 1350 4 Pinos Posicionadores de Embutir Fixo 25mm+25mm - Código 121217 2135
16 Grampos Horizontais montados com :
32 Braços Ø25mm x 200mm para Grampos Horizontais e Basculantes - Código 130110 2358 16 Memórias para Braço Ø25 de Grampo - Código 130122 0241
16 Buchas para Grampo Horizontal TR 16x4 - Código 121224 1945
16 Fusos 130mm para Grampo Horizontal e Basculante TR 16x4 -Código 121230 2352 16 Ponteiras para Grampo - Coxim “V” - Código 121227
8 Grampos Basculantes montados com:
16 Braços Ø25mm x 200mm para Grampos Horizontais e Basculantes - Código 130110 2358 8 Memórias para Braço Ø25 de Grampo - Código 130122 0241
8 Fusos 130mm para Grampo Horizontal e Basculante TR 16x4 -Código 121230 2352 8 Ponteiras para Grampo - Coxim “V” - Código 121227
8 Conjuntos Articuladores TR 16x4 do Grampo Basculante - Código 121229 1645
1 Carro para Acondicionamento de Acessórios - Código 130103 2016 102 Buchas para Carro de Acessórios Furo Ø25mm - Código 130104 1826 44 Pinos Suporte para Carro de Acessórios Ø25mm - Código 130104 1947
Página 95 INTEGRAÇÃO
Agora as nossas Mesas Posicionadoras Circulares estão integradas com o Sistema Modular de Fixação Rápida, tornando-as mais flexíveis para diversas aplicações.
Página 96 MESA POSICIONADORA PARA SOLDAGEM CIRCULAR
A primeira unidade foi fabricada à mais de 15 anos e durante este período sofreram contínuos melhoramentos.
Comprovada robustez com capacidade carga limitado somente pela motorização, funções e características exclusivas, com mínima manutenção e quando necessária é de baixo custo com componentes facilmente encontrados no mercado nacional.
Furo passante com diâmetro de Ø40mm
Disponível com try out e start up.
Suporte tocha disponível já na versão standard com alta flexibilidade para movimentação da tocha.
Únicos modelos no mercado que já disponibilizam automação em sua versão standard e não somente as funções liga/desliga e controle de velocidade.
Inúmeros opcionais disponíveis que podem ser integradas com o equipamento e o Sistema Modular de Fixação Rápida: Contra ponta horizontal ou vertical, suporte para tocha com acionamento automático pneumático ou servomotorizado, motorização de giroservomotorizado para soldagens segmentadas de precisão, sistema para soldagem TIG com alimentação de arame automática, basculamento servomotorizado, sistema coletor e escovas para alimentação e sinal de sensores, junta rotativa para alimentação de grampos pneumáticos do gabarito de soldagem, porta automática, fechamentos laterais, sistema de exaustão, etc.
Todos estes acessórios tornam este equipamento apto para baixas, médias ou altas produções.Página 97 PAINEL ELÉTRICO DA MESA POSICIONADORA CIRCULAR
Existem diversas configurações de painéis elétricos, mas em sua versão standard já disponibiliza diversas funções automatizadas:
Armazena receita para até 10 peças diferentes: velocidade da mesa de trabalho, temporizador para ligar/desligar a mesa de trabalho e a fonte de soldagem, velocidade de arame e tensão da fonte de soldagem em fontes tiristorizadas (função disponível com interface opcional).
Com a interface opcional é possível obter 3 programas de soldagem simulando rampa de subida e descida em fontes tiristorizadas.
Controle de velocidade por placa PWM.
Eletrônica 100% projetada pela Octans Automação Industrial.
Todas as informações do processo estão disponíveis em português no display LCD.
Filtros para a radio frequência emitida principalmente pelas fontes TIG.
Mais de 15 anos de know-how em automação de soldagem a arco de produção.Página 98 SISTEMA MODULAR DE FIXAÇÃO RÁPIDA EM CÉLULAS ROBOTIZADAS.
Aumenta a flexibilidade e diminui o tempo de setup em células robotizadas.
Pode-se mesclar acessórios padronizados com dispositivos dedicados, diminuindo a quantidade e o tamanho dos gabaritos de soldagem.SISTEMA MODULAR DE FIXAÇÃO RÁPIDA EM CÉLULAS ROBOTIZADAS.
Pode ser utilizado em mesas transfer e eixos adicionais.Página 99
SISTEMA MODULAR DE FIXAÇÃO RÁPIDA EM CÉLULAS ROBOTIZADAS.
Pode ser utilizado em posicionadores interpolados com robôs..Página 103
R. Londres, 445 - Santo André - S ão Paulo CEP 09220-320
Fone: (11) 2325-6940/6941 E-mail: soldaautomatica@uol.com.br www.soldaautomatica.com.br
