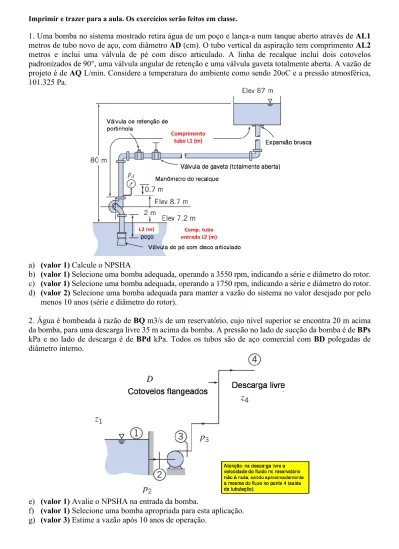

1. Uma bomba no sistema mostrado retira água de um poço e lança-a num tanque aberto através de AL1
metros de tubo novo de aço, com diâmetro AD (cm). O tubo vertical da aspiração tem comprimento AL2
metros e inclui uma válvula de pé com disco articulado. A linha de recalque inclui dois cotovelos
padronizados de 90°, uma válvula angular de retenção e uma válvula gaveta totalmente aberta. A vazão de
projeto é de AQ L/min. Considere a temperatura do ambiente como sendo 20oC e a pressão atmosférica,
101.325 Pa.
a) (valor 1) Calcule o NPSHA
b) (valor 1) Selecione uma bomba adequada, operando a 3550 rpm, indicando a série e diâmetro do rotor.
c) (valor 1) Selecione uma bomba adequada, operando a 1750 rpm, indicando a série e diâmetro do rotor.
d) (valor 2) Selecione uma bomba adequada para manter a vazão do sistema no valor desejado por pelo
menos 10 anos (série e diâmetro do rotor).
2. Água é bombeada à razão de BQ m3/s de um reservatório, cujo nível superior se encontra 20 m acima
da bomba, para uma descarga livre 35 m acima da bomba. A pressão no lado de sucção da bomba é de BPs
kPa e no lado de descarga é de BPd kPa. Todos os tubos são de aço comercial com BD polegadas de
diâmetro interno.
e) (valor 1) Avalie o NPSHA na entrada da bomba.
f) (valor 1) Selecione uma bomba apropriada para esta aplicação.
g) (valor 3) Estime a vazão após 10 anos de operação.
