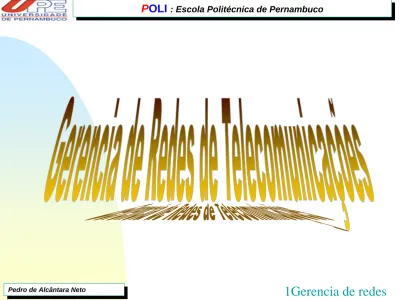

Aula - 4 - Telecommunication management network

(1)

(2)

(3)

(4)

(5)

(6)

(7)

Evolução:

•Diversidade de níveis do pessoal envolvido : •Técnicos de manutenção;

•Operadores controladores de rede; •Gerentes de sistema de informações; •Gerentes de comunicações.

•Diversidade de formas de controle e monitoração: •Produtos envolvidos mais complexos;

•Sistemas de gerencia proprietárias; •Sistemas proprietários de monitoração.

•Alternativas para assegurar a continuidade do serviço: •Uso de equipamento redundante;

•Encaminhamento a outra fonte de atendimento; •Reconfiguração.

(8)

•Gerenciamento integrado:

•O gerenciamento deve ser parte integrante da mesma;

•Múltiplos pontos de acesso ao gerenciamento da rede;

•Informações sobre a rede centralizada:

•Estatísticas;

•Dados de eventos;

•Gráficos de desempenho.

•Esquema de tratamento prioritário;

•Mecanismo de segurança;

•Funções de gerenciamento independentes dos meios

de transmissão.

•Banco de dados centralizado;

•Flexibilidade de fazer alterações na rede para

redirecionamento de tráfego.

(9)

Computador

gerenciador

Computador

gerenciador

Dispositivo

gerenciado

Computador

gerenciador

Dispositivo

gerenciado

Dispositivo

gerenciado

Modulo

tradutor

Modulo

tradutor

Modulo

tradutor

(10)

•Arquitetura OSI de Gerenciamento:

•Abrangência do gerenciamento de rede:

•Gerenciamento de Falhas;

•Gerenciamento de Configuração; •Gerenciamento de Contabilização; •Gerenciamento de desempenho; •Gerenciamento de Segurança.

•Os objetos gerenciados são definidos em termos de: •seus atributos ou propriedades;

•As operações a que podem ser submetidos;

•As notificações que podem emitir para informar

sobre a ocorrência de eventos do gerenciamento;

(11)

(12)

(13)

(14)

(15)

(16)

Funções

de

(17)

(18)

Função de

gerenciamento

de estado

(19)

(20)

(21)

(22)

Função de relatório de falhas - ARF(ISO10164-4)

Tipos básicos de alarmes:

•Alarme de qualidade de serviço; •Alarme de equipamento;

•Alarme ambiental.

• Alarme de comunicação;

Causas prováveis de alarmes segundo as normas ISO: •perda de sinal;

•erro de framing;

•erro de transmissão local; •erro de transmissão remota;

•erro de estabelecimento de chamada; •sinal degenerado;

•tempo de resposta excessivo; •tamanho da fila excedido; •largura de banda reduzida;

•taxa de retransmissão excessiva; •limiar atingido;

•problema de capacidade de armazenamento excedido;

•Incompatibilidade de versões ; •dados danificados;

•limite de ciclos da CPU excedido; •erro de software;

•fora da área de memória; •recurso não disponível; •problema de alimentação; •problema de temporização; •problema do catão do tronco; •problema do cartão de linha; •problema do processador; •problema do terminal;

•problema do dispositivo de interface externa; •problema do conjunto de dados;

(23)

•falha no receptor;

•falha no transmissor;

•detecção de fumaça;

•abertura da porta do compartimento;

•temperatura alta/baixa;

•detecção de intruso;

•falha de refrigeração/aquecimento;

•falha de ventilação;

•fogo;

•inundação;

•gás toxico;

•pressão alta/baixa;

•falha no compressor de ar;

•falha na bomba;

• na maquina,

(24)

(25)

(26)

Função de relatório de alarmes de segurança - SARF(ISO10164-7)

Função de gerenciamento de segurança:

•Base de informações de gerenciamento de segurança -SMIB); •Categorias de gerenciamento de segurança no contexto OSI.

(27)

(28)

Função de registro para Auditoria de segurança -SATF (ISO10164-8)

•A função de registro para auditoria segue um modelo genérico :

•resposta de serviço;

•falha de serviço;

•recuperação de serviço;

•outra razão.

(29)

(30)

(31)

Função de medida de contabilização - AMF (ISO10164-10):

•acounting meter control action;

•meter control info;

•resouce name;

•data object reference info;

(32)

Função de monitoração de carga de trabalho WMF ( ISSO10164-11):

•Obtenção de informações estatísticas;

•manutenção e análise dos registros históricos;

•determinação do desempenho do sistema;

•alteração do modo de operação do sistema;

•gerenciamento do desempenho do sistema.

(33)

(34)

(35)

(36)

(37)

(38)

(39)

(40)

(41)

(42)

(43)

Base de informação

de gerenciamento:

(44)

(45)

(46)

(47)

(48)

(49)

(50)

(51)

Serviços e protocolos OSI de gerenciamento

(52)

Relacionamento entre os elementos de serviço de

(53)

(54)

Arquitetura CMOT

(55)

(56)

(57)

(58)

(59)

(60)

(61)

(62)

(63)

(64)

Relacionamento entre um bloco TMN e o modelo de

(65)

(66)

(67)

(68)

(69)

(70)

(71)

(72)

(73)

(74)

(75)

(76)

(77)
