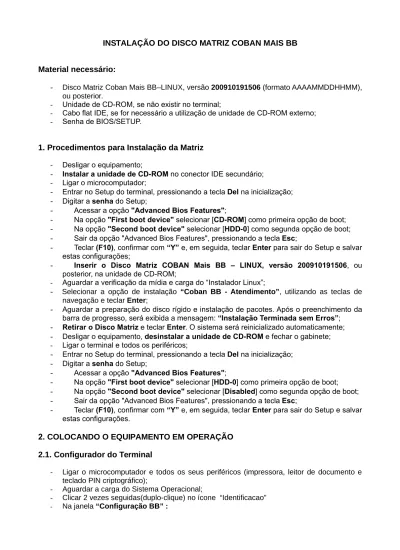

INSTALAÇÃO DO DISCO MATRIZ COBAN MAIS BB

Material necessário:

-

Disco Matriz Coban Mais BB–LINUX, versão 200910191506 (formato AAAAMMDDHHMM), ou posterior.

- Unidade de CD-ROM, se não existir no terminal;

- Cabo flat IDE, se for necessário a utilização de unidade de CD-ROM externo; - Senha de BIOS/SETUP.

1. Procedimentos para Instalação da Matriz

- Desligar o equipamento;

-

Instalar a unidade de CD-ROM no conector IDE secundário; - Ligar o microcomputador;

-

Entrar no Setup do terminal, pressionando a tecla Del na inicialização;

-

Digitar a senha do Setup;

-

Acessar a opção "Advanced Bios Features";

-

Na opção "First boot device" selecionar [CD-ROM] como primeira opção de boot;

-

Na opção "Second boot device" selecionar [HDD-0] como segunda opção de boot;

-

Sair da opção "Advanced Bios Features", pressionando a tecla Esc;

-

Teclar (F10), confirmar com “Y” e, em seguida, teclar Enter para sair do Setup e salvar estas configurações;

-

Inserir o Disco Matriz COBAN Mais BB – LINUX, versão 200910191506, ou posterior, na unidade de CD-ROM;

- Aguardar a verificação da mídia e carga do “Instalador Linux”;

-

Selecionar a opção de instalação “Coban BB - Atendimento”, utilizando as teclas de navegação e teclar Enter;

-

Aguardar a preparação do disco rígido e instalação de pacotes. Após o preenchimento da barra de progresso, será exibida a mensagem: “Instalação Terminada sem Erros”;

-

Retirar o Disco Matriz e teclar Enter. O sistema será reinicializado automaticamente;

-

Desligar o equipamento, desinstalar a unidade de CD-ROM e fechar o gabinete; - Ligar o terminal e todos os periféricos;

-

Entrar no Setup do terminal, pressionando a tecla Del na inicialização;

-

Digitar a senha do Setup;

-

Acessar a opção "Advanced Bios Features";

-

Na opção "First boot device" selecionar [HDD-0] como primeira opção de boot;

-

Na opção "Second boot device" selecionar [Disabled] como segunda opção de boot;

-

Sair da opção "Advanced Bios Features", pressionando a tecla Esc;

-

Teclar (F10), confirmar com “Y” e, em seguida, teclar Enter para sair do Setup e salvar estas configurações.

2

. COLOCANDO O EQUIPAMENTO EM OPERAÇÃO

2.1. Configurador do Terminal

- Ligar o microcomputador e todos os seus periféricos (impressora, leitor de documento e teclado PIN criptográfico);

- Aguardar a carga do Sistema Operacional;

- Clicar 2 vezes seguidas(duplo-clique) no ícone “Identificacao” - Na janela “Configuração BB” :

(2)

- Preencher os seguintes dados:

Estado, selecionar a Unidade da Federação onde está localizado o ponto de atendimento; Gestor, informar o código do Gestor em 9 posições numéricas, inclusive DV (dígito verificador);

Identificação, em 13 posições numéricas, a ser preenchido com o Número Patrimonial do bem, inclusive DV (dígito verificador). Este número consta da plaqueta metálica (conforme modelo abaixo) afixada no ângulo superior frontal direito do gabinete do microcomputador.

Exemplo: 8089962631200-7, digitar 8089962631200 e 7.

Número série, em até 13 posições numéricas, a ser preenchido com o número de série dado ao equipamento pelo fabricante. Esse dado conta de etiqueta afixada na parte traseira do gabinete, próximo à fonte de alimentação.

(3)

Exemplo: digitar K261701000150. ATENÇÃO:

É importante o preenchimento correto desses dados, que serão utilizados na personalização automática da estação de trabalho. A impostação de dados inválidos inviabilizará a administração da plataforma (inclusive login) e a distribuição remota de atualizações de software.

Observações:

1) Caso o lojista responsável pelo ponto de atendimento não saiba o código do Gestor, oriente o responsável pelo ponto de atendimento a entrar em contato com o Banco Popular do Brasil.

2) Caso a janela “Configuração BPB” não seja exibida, clicar duas vezes no icone “Identificação”. - Clicar no botão “OK”;

- O terminal será configurado, após o qual o equipamento será reincializado.

2.2. Configurador de Rede - ADSL

2.2.1. Endereçamento IP dinâmico (pré-configurado na Matriz)

- Certificar-se que o ponto de rede esteja ativo e o cabo de rede conectado no equipamento; - Aguardar a carga do Sistema Operacional;

-

No ambiente de trabalho, clicar no ícone “Configurador de Rede”;

-

Na janela “connect using”, selecionar “(eth0) Network Device”;

-

Clicar em “Internet Protocol (TCP/IP)” e, em seguida, no botão “Properties”;

-

Selecionar as opções “Obtain an IP address automatically” e “Obtain DNS server automatically”;

- Clicar no botão “OK”; - Clicar no botão “OK”;

- Clicar no ícone “Desligar Computador” da barra de ferramentas, selecionando a opção “Reinicializar computador”. Clicar no botão “YES”.

2.2.2. Endereçamento IP fixo

- Certificar-se que o ponto de rede esteja ativo e o cabo de rede conectado no equipamento; - Aguardar a carga do Sistema Operacional;

-

No ambiente de trabalho, clicar no ícone “Configurador de Rede”;

-

Na janela “connect using”, selecionar “(eth0) Network Device”;

-

Clicar em “Internet Protocol (TCP/IP)” (não desmarcar a opção no CheckBox) e, em seguida, no botão “Properties”;

-

Selecionar a opção “use the following IP address”;

-

Informar os dados relativos ao Endereço IP da Estação, Máscara e Endereço IP do Gateway, conforme informação que deverá ser obtida junto ao Gestor de Rede. As informações relativas ao Nome do Domínio, Servidor DNS Principal e servidor DNS Alternativo deverão estar em branco (serão obtidas automaticamente);

- Clicar no botão “OK”; - Clicar no botão “OK”;

- Clicar no ícone “Desligar Computador” da barra de ferramentas, selecionando a opção “Reinicializar computador”. Clicar no botão “YES”.

2.2.3. Requisitos da solução de ADSL (Informação Referencial)

A solução de mercado contratada para conectividade do ponto de atendimento deverá atender às seguintes características:

(4)

 Ser capaz de fazer a discagem ADSL sem a necessidade de implantar nenhum software adicional ao equipamento utilizado pelo Correspondente Bancário;

 Ser capaz de informar para o provedor de acesso o nome do usuário e a senha;  Ser capaz de compartilhar uma conexão com vários equipamentos, caso necessário. 2

.3. Configurador do Teclado

- Aguardar a carga do Sistema Operacional;

-

No ambiente de trabalho, clicar no ícone “Teclado Financeiro”, para configurar o leiaute do teclado do terminal: ABNT II - Português (Brasil) com 107 teclas, ou Financeiro - Português (Brasil) com 108 teclas (duplo e triplo zeros);

Teclado ABNT II

Teclado Financeiro

- Selecione a opção correspondente, seguindo as instruções que forem exibidas pelo utilitário.

(5)

2.4. Aplicativo COBAN (Correspondente Bancário)

-

No ambiente de trabalho, clicar 2 vezes (duplo-clique) no ícone “Aplicativo COBAN”; - Aguardar o fechamento de conexão segura (VPN) e a atualização de carga (aplicativo

Atualizador), cujo procedimento demora, em média, 10 minutos; Atenção:

Caso o terminal não consiga estabelecer o fechamento de conexão segura, verificar os procedimentos do item “Configuração de Rede – ADSL”. Caso a ocorrência persista, solicitar ao Gestor de Rede o acionamento do Suporte Técnico.

Nota:

Eventualmente poderá ocorrer algum erro na recepção dos pacotes de atualização. Esta mensagem poderá ser observada na janela do aplicativo Atualizador. Orientar-se pelas instruções que forem exibidas pelo programa.

- Na tela de login, o operador deverá prencher os seguintes dados: Número do convênio, em 5 posições numéricas;

Número da loja, em 4 posições numéricas; Agência, em 4 posições numéricas;

Terminal - a critério da loja, em 4 posições numéricas. Por exemplo, informar 0001 para o primeiro, 0002 para o segundo;

Operador - a critério da loja, em 9 posições alfa-numéricas. É sugerido o uso do nome do operador – João, MariaAp, Pedro1;

Chave, digitar a chave do operador, composta pela letra “J” e 7 posições numéricas;

Senha, impostar a senha do operador, composta de 8 posições alfa-numéricas, havendo distinção entre letras em maiúsculo e minúsculo.

- Clicar no botão “Enviar” (à direita, na parte superior) e aguarde; - Na seqüência, será exibida tela com a última operação realizada. Para encerramento do aplicativo, clique em “Sair”.

Observação:

Caso o lojista responsável pelo ponto de atendimento não possua as informações requeridas, orientá-lo a entrar em contato com o Gestor de Rede.

(6)

ANEXO 1 – CONFIGURAÇÃO DE BIOS/SETUP

(Informação Referencial)

- Ligar o microcomputador;

- Entrar no Setup do terminal, pressionando a tecla Del na inicialização; - Digitar a senha do Setup;

- Pressionar as teclas: Ctrl + F1. Standard CMOS Features

- IDE Primary Master => (dados do fabricante/modelo do HDD) - IDE Primary Slave => None

- IDE Secondary Master => None - IDE Secondary Slave => None - Drive A => None

- Drive B => None

- Floppy 3 Mode Support => Disabled - Halt On => All , But Keyboard Advanced BIOS Features - Bios Flash Protection => Auto - First Boot Device => HDD-0 - Second Boot Device => Disabled - Third Boot Device => Disabled - Boot Up Floppy Seek => Disabled - Boot Up Num-Lock => On

- Password Check => Setup - Interrupt Mode => PIC

- HDD S.M.A.R.T. Capability => Disabled - Delay for HDD (sécs) => 0

- Full Screen LOGO Show => Disabled - Init Display First => Onboard/AGP Integrated Peripherals

- OnChip IDE Channel0 => Enabled - OnChip IDE Channel1 => Enabled - Primary Máster PIO => Auto - Primary Slave PIO => Auto - Secondary Máster PIO => Auto - Secondary Slave PIO => Auto - Primary Máster UDMA => Auto - Primary Slave UDMA => Auto - Secondary Máster UDMA => Auto - Secondary Slave UDMA => Auto - IDE1 Conductor Cable => Auto - IDE2 Conductor Cable => Auto - AC97 Audio => Enabled

- VIA Onboard LAN => Disabled - USB 1.1 Controller => Enabled - USB 2.0 Controller => Enabled - USB Keyboard Support => Disabled - USB Mouse Support => Disabled - On-Chip LAN Boot Rom => Disabled - Onboard Serial Port 1 => 3F8/IRQ4 - Onboard Serial Port 2 => 2F8/IRQ3 - Onboard Parallel Port => 378/IRQ7 - Parallel Port Mode => SPP

- Game Port Address => Disabled - Midi Port Address => Disabled Power Management Setup

(7)

- Power LED in S1 state => Blinking - Soft-Off by PWRBTN => Delay 4 sec - AC BACK Function => Soft-Off - Keyboard Power On => Disabled - Mouse Power On => Disabled - PME Event Wake Up => Disabled - ModenRingOn/WakeOnLan=> Disabled - Resume by Alarm => Disabled

PnP/PCI Configurations

- Resources Controlled By => Auto - PCI Latency Timer (CLK) => 32 - PCI1 IRQ Assignment => 11 - PCI2 IRQ Assignment => Auto - PCI3 IRQ Assignment => 5 PC Health Status

- CPU FAN Fail Warning => Enabled - SYSTEM FAN Fail Warning => Enabled Frequency/Voltage Control

- Auto Detect PCI/DIMM Clk => Enabled - Spread Spectrum => Enabled

- CPU Host Clock Control => Disabled - DRAM Clock (MHz) => By SPD - AGP OverVoltage Control => Auto - DIMM OverVoltage Control => Auto
