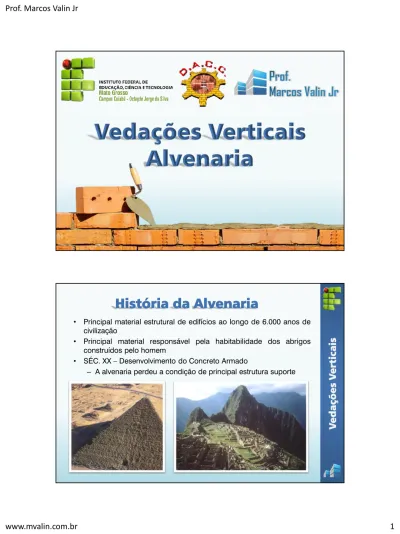

História da Alvenaria

(1)

Prof. Marcos Valin Jr

História da Alvenaria

• Principal material estrutural de edifícios ao longo de 6.000 anos de civilização

• Principal material responsável pela habitabilidade dos abrigos construídos pelo homem

• SÉC. XX – Desenvolvimento do Concreto Armado

– A alvenaria perdeu a condição de principal estrutura suporte

V

ed

aç

õe

s

V

er

tic

ais

(2)

História da Alvenaria

V

ed

aç

õe

s

V

er

tic

ais

Vedações Verticais - Paredes

São elementos que compartimentam e definem os ambientes internos, controlando a ação de agentes indesejáveis.

Pode-se dizer que seja o invólucro do edifício

V

ed

aç

õe

s

V

er

tic

ais

(3)

Em edifícios de grande altura

ainda é comum empregar

estrutura de concreto armado

e

alvenaria

apenas

de

vedação.

V

ed

aç

õe

s

V

er

tic

ais

Vedações Verticais - Paredes

Vedações – Propriedades e requisitos

• Desempenho térmico (principalmente isolamento); • Desempenho acústico (principalmente isolamento); • Estanqueidade à água;

• Controle da passagem de ar;

• Proteção e resistência contra a ação do fogo;

• Desempenho estrutural (estabilidade, resistência mecânica e deformabilidade);

• Controle de iluminação (natural e artificial) e de raios visuais (privacidade);

• Durabilidade;

• Custos iniciais e de manutenção; • Padrões estéticos (de conforto visual) e • Facilidade de limpeza e higienização.

V

ed

aç

õe

s

V

er

tic

ais

(4)

Vedações – Tipos mais utilizados

Paredes de alvenaria ou maciças Painéis Leves

V

ed

aç

õe

s

V

er

tic

ais

Vedações – Tipos mais utilizados

Painéis pré-moldados ou pré-fabricados

V

ed

aç

õe

s

V

er

tic

ais

(5)

Vedações – Tipos mais utilizados

Painéis pré-moldados ou pré-fabricados

V

ed

aç

õe

s

V

er

tic

ais

Vedações – Tipos mais utilizados

– Esquadrias

V

ed

aç

õe

s

V

er

tic

ais

(6)

Tipos de Paredes

São elementos de vedação vertical empregados interna ou externamente; moldados no próprio local ou pré-fabricadas e montados no local;

As paredes podem ser sub-classificadas em função de seu

desempenho funcional em:

– estruturais: atua como estrutura portante do edifício;

– de contraventamento: tem função de aumentar a rigidez da

estrutura reticulada e absorver os esforços decorrentes da deformação do pórtico; e

– de vedação: atua somente como componente de vedação

_V

ed

aç

õe

s

V

er

tic

ais

Paredes de Alvenaria

O termo alvenaria pode ser definido como: componente complexo, conformado em obra, constituído por tijolos ou blocos unidos por si por juntas de argamassa formando um conjunto rígido e coeso.

A partir dessa definição pode-se fazer uma classificação das alvenarias

segundo o material empregado. Essa classificação é apresentada a

seguir:

– ALVENARIA DE BLOCO CERÂMICO – ALVENARIA DE BLOCO DE CONCRETO – ALVENARIA DE BLOCO DE SOLO CIMENTO

V

ed

aç

õe

s

V

er

tic

ais

(7)

Paredes de Alvenaria

Alvenaria de blocos cerâmicos

Alvenaria com blocos de concreto

V

ed

aç

õe

s

V

er

tic

ais

Paredes de Alvenaria

Alvenaria de Pedra

V

ed

aç

õe

s

V

er

tic

ais

(8)

Paredes de Alvenaria

Blocos maciços ou perfurados

V

ed

aç

õe

s

V

er

tic

ais

Paredes maciças: Executadas com blocos maciços ou perfurados e assentados com argamassa adequada à composição da junta vertical e horizontal.

Paredes de Alvenaria

Blocos vazados

V

ed

aç

õe

s

V

er

tic

ais

(9)

Paredes de Alvenaria

Parede de ½ vez Parede de 1 vez

V

ed

aç

õe

s

V

er

tic

ais

Paredes de Alvenaria

V

ed

aç

õe

s

V

er

tic

ais

Parede dupla

Executadas com blocos vazados ou maciços, assentados com argamassa adequada, e separadas entre si a uma distância que permita, por exemplo, a passagem de tubulação ou a colocação de um isolante acústico. São presas entre si por meio de detalhes metálicos apropriados.

(10)

Paredes de Alvenaria

V

ed

aç

õe

s

V

er

tic

ais

Parede composta

Executadas com blocos do mesmo material ou blocos de materiais diferentes intercalados de modo a resistir em conjunto aos esforços de solicitação da parede.

Paredes de Alvenaria

V

ed

aç

õe

s

V

er

tic

ais

Paredes armadas

São executadas normalmente com blocos vazados para embutimento da armação em

seus vazios e que

posteriormente são grauteados com concreto de agregados miúdos.

(11)

Paredes de Alvenaria

V

ed

aç

õe

s

V

er

tic

ais

Executadas com blocos maciços, porém admitindo somente armação horizontal, colocada na argamassa de assentamento entre as fiadas.

Paredes parcialmente armadas

Vantagens e Desvantagens

da ALVENARIA

V

ed

aç

õe

s

V

er

tic

ais

(12)

Vantagens da Alvenaria

• Durabilidade superior a da maioria dos outros materiais. • Facilidade e baixo custo de produção dos componentes. • Facilidade de produção.

• Maior aceitação pelo usuário.

• Bom a excelente desempenho funcional: – Bom isolamento térmico

– Bom isolamento acústico – Boa estanqueidade à água – Excelente resistência ao fogo – Excelente resistência mecânica

V

ed

aç

õe

s

V

er

tic

ais

Desvantagens da Alvenaria

• Baixa produtividade relativa na execução (elevado consumo de mão de-obra);

• Domínio técnico centrado na mão-de-obra executora; • Elevada massa por unidade de superfície;

• Necessidade de revestimentos adicionais para ter rugosidade baixa;

• A VEDAÇÃO VERTICAL concentra o maior desperdício de materiais e mão-de-obra

– Argamassa + bloco (alvenaria)

V

ed

aç

õe

s

V

er

tic

ais

(13)

Racionalização da Alvenaria

Uma obra desorganizada, suja e mal planejada desde a fase de projeto causa perdas, desperdícios, acidentes frequentes, além de comprometer a qualidade final.

V

ed

aç

õe

s

V

er

tic

ais

Racionalização da Alvenaria

V

ed

aç

õe

s

V

er

tic

ais

(14)

Racionalização da Alvenaria

V

ed

aç

õe

s

V

er

tic

ais

Racionalização da Alvenaria

Uma obra organizada, limpa e bem planejada desde a fase de projeto minimiza perdas e desperdícios, evita acidentes e é executada com maior rapidez e qualidade.

V

ed

aç

õe

s

V

er

tic

ais

(15)

Tijolos Maciços

São blocos de barro comum, moldados com arestas vivas e retilíneas obtidos após a queima das peças em fornos com temperaturas da ordem de 900 a 1000°C.

– dimensões mais comuns: 21x10x5 – quantidades por m²:

» parede de 1/2 tijolo: 77un » parede de 1 tijolo: 148un

Tijolos Cerâmicos

V

ed

aç

õe

s

V

er

tic

ais

Tijolos Furados (Baianos)

Tijolo cerâmico vazado, moldados com arestas vivas retilíneas. São produzidos a partir da cerâmica vermelha, tendo a sua conformação obtida através de extrusão.

- dimensões: 9x19x19cm – quantidade por m²:

Tijolos Cerâmicos

V

ed

aç

õe

s

V

er

tic

ais

(16)

Tijolos Furados (Baianos)

• A seção transversal destes tijolos é variável, existindo

tijolos com furos cilíndricos e com furos prismáticos

• No assentamento, em ambos os casos, os furos dos

tijolos estão dispostos paralelamente à superfície de

assentamento o que ocasiona uma diminuição da

resistência dos painéis de alvenaria.

• As faces do tijolo sofrem um processo de vitrificação,

que compromete a aderência com as argamassas de

assentamento e revestimento, por este motivo são

constituídas por ranhuras e saliências, que aumentam a

aderência.

Tijolos Cerâmicos

V

ed

aç

õe

s

V

er

tic

ais

Tijolos Cerâmicos

Tijolos Laminados

• Tijolo destinado a execução de paredes de tijolos aparentes. • O processo de fabricação é semelhante ao do tijolo furado.

– dimensões: 23x11x5,5cm – quantidade por m²:

V

ed

aç

õe

s

V

er

tic

ais

(17)

Blocos Cerâmicos

Além de exercerem a função de vedação, também são destinados a execução de paredes que constituirão a estrutura resistente da edificação (podendo substituir pilares e vigas de concreto). Estes blocos são utilizados com os furos sempre na vertical.

Quando apresentam elevada resistência mecânica, padronização das dimensões, concorrem técnica e economicamente com as estruturas de concreto armado

V

ed

aç

õe

s

V

er

tic

ais

Blocos Cerâmicos

Vantagens

• Leveza (decréscimo do custo das fundações); • Isolamento térmico e acústico;

• Propicia a construção racionalizada;

• Simplifica o detalhamento de projetos, facilitando a integração dos mesmos;

• Diminuição do desperdício dos materiais (componente, argamassa de assentamento e reboco);

• Decréscimo na espessura de revestimento (emboço ou reboco); • Canteiro de obra menos congestionado e espaço mais limpo; • Facilita a prumada das paredes;

• Permite a utilização de componentes pré-moldados (vergas, contra-vergas etc);

V

ed

aç

õe

s

V

er

tic

ais

(18)

Blocos Cerâmicos

Exigências

• Regularidade de formas e dimensões; • Arestas vivas e cantos resistentes;

• Inexistência de fendas, trincas, cavidades etc (massa homogênea);

• Cozimento uniforme (produzir som metálico quando percutido); • Facilidade de corte (grãos finos e cor uniforme).

• Além dos índices de qualidade acima citados, os blocos devem estar em conformidade com as normas vigentes no que diz respeito a caracterização geométrica (forma e dimensão), resistência mínima à compressão, etc.

V

ed

aç

õe

s

V

er

tic

ais

Tijolo de Solo-Cimento (Ecológico)

Material obtido pela mistura de solo arenoso - 50 a 80% do próprio terreno onde se processa a construção, cimento Portland de 4 a 10%, e água, prensados mecanicamente.

–dimensões: 20x10x4,5cm –quantidade: a mesma do tijolo

maciço

_V

ed

aç

õe

s

V

er

tic

ais

(19)

Tijolo de Solo-Cimento (Ecológico)

V

ed

aç

õe

s

V

er

tic

ais

Vantagens

Tijolo de Solo-Cimento (Ecológico)

– Econômia de energia na sua produção.

»

Para se ter uma idéia, mil tijolos de argila queimada

(o tijolo tradicional) precisam de 1 m³ de madeira para ser

produzidos, o que equivale mais ou menos a seis árvores

de porte médio.

– O custo do frete também pode ser eliminado, pois o solo do

próprio local da obra pode ser utilizado na confecção dos

tijolos.

– Ao contrário dos tijolos de argila queimada, que quando

quebram têm que ser jogados fora, os de solo-cimento podem

ser moídos e reaproveitados.

V

ed

aç

õe

s

V

er

tic

ais

(20)

Blocos de Concreto

– Peças regulares e retangulares, fabricadas com cimento, areia, pedrisco, pó de pedra e água

– Recentemente, os blocos de concreto de cor cinza receberam inovação e apresentam novas variedades de tamanhos, formas, cores e texturas.

– Os diferenciais que determinam a opção pelos blocos de concreto são os benefícios obtidos através do conceito de sistema

construtivo, como segue:

• Precisão das dimensões e modulação

• Construção sem a necessidade do uso de formas • Possibilidade de paredes sem revestimento externo • Tubulações embutidas nas paredes

• Desperdício mínimo, sem geração de entulho

• No Brasil são fabricados vários tipos de blocos que se diferenciam pelas cores, formatos e dimensões.

V

ed

aç

õe

s

V

er

tic

ais

estrutural canaleta vedação

Blocos de Concreto

V

ed

aç

õe

s

V

er

tic

ais

(21)

Alvenaria Estrutural- Projeto

V

ed

aç

õe

s

V

er

tic

ais

Alvenaria Estrutural- Projeto

V

ed

aç

õe

s

V

er

tic

ais

(22)

Alvenaria Estrutural- Projeto

V

ed

aç

õe

s

V

er

tic

ais

Recebimento do Material - FVM

V

ed

aç

õe

s

V

er

tic

ais

(23)

Preparação/ Logística

V

ed

aç

õe

s

V

er

tic

ais

Preparação/ Logística

V

ed

aç

õe

s

V

er

tic

ais

(24)

Preparação/ Logística

V

ed

aç

õe

s

V

er

tic

ais

Preparação/ Logística

V

ed

aç

õe

s

V

er

tic

ais

(25)

Preparação/ Logística

V

ed

aç

õe

s

V

er

tic

ais

Técnicas de Execução

Documentos de Referência

– Projeto Arquitetônico – Projeto Estrutural – Projeto Hidráulico – Projeto Elétrico – Projeto de Esquadrias

V

ed

aç

õe

s

V

er

tic

ais

(26)

Técnicas de Execução

Ferramentas Necessárias

– Carrinho para Blocos.

V

ed

aç

õe

s

V

er

tic

ais

– Colher de Pedreiro

É utilizada no espalhamento da argamassa para o assentamento da primeira fiada, na aplicação da argamassa de assentamento nas paredes transversais e septos dos blocos e para a retirada do excesso de argamassa da parede após o assentamento dos blocos.

Ferramentas

V

ed

aç

õe

s

V

er

tic

ais

(27)

– Palheta ou Desempenadeira

Usada para a aplicação do cordão de argamassa de assentamento nas paredes longitudinais dos blocos por meio do movimento vertical e horizontal ao mesmo tempo.

– Bisnaga

Sugere-se que sua utilização na aplicação da argamassa nas juntas verticais dos blocos. Tarefa essa que pode ser executada pelo ajudante, proporcionando ao pedreiro maior produção na elevação da alvenaria.

Ferramentas

V

ed

aç

õe

s

V

er

tic

ais

– Fio Traçador de Linhas

Quando assentamos um bloco estratégico as seguintes operações são realizadas: locamos o bloco na posição segundo o projeto, devemos nivelá-lo em relação a referência de nível, aprumá- lo e mantê-lo no alinhamento da futura parede.

O bloco estará locado quando essas condições forem conseguidas. O emprego do fio traçador de linhas elimina dois procedimentos no assentamento desses blocos. A locação e o alinhamento.

O fio traçador compõe-se de um recipiente onde colocamos pó colorido, que tinge o fio ao ser desenrolado

Ferramentas

V

ed

aç

õe

s

V

er

tic

ais

(28)

- Brocha

Utilizada para molhar a laje para

aplicação da argamassa de assentamento dos blocos da primeira fiada.

- Caixote para Argamassa e Suporte

O caixote para argamassa de assentamento deve possuir paredes perpendiculares para possibilitar o emprego da régua (40 cm). O suporte com rodas permite que o pedreiro desloque o caixote com menos esforço e sem necessidade da ajuda do servente

Ferramentas

V

ed

aç

õe

s

V

er

tic

ais

- Trena de 30m

Utilizada na fase de conferência das medidas e esquadro do pavimento, antes de iniciar o assentamento dos blocos da primeira fiada

– Régua Prumo-Nível

Usada para verificar o prumo e nível da alvenaria durante o assentamento dos blocos. É

Ferramentas

V

ed

aç

õe

s

V

er

tic

ais

(29)

Ferramentas

– Esquadro (60 x 80 x 100)

• Usado na verificação e na determinação da perpendicularidade entre paredes na etapa de marcação e durante a execução da primeira fiada.

V

ed

aç

õe

s

V

er

tic

ais

Técnicas de Execução

Ferramentas Necessárias – Escantilhão

• Assentado após a marcação das linhas que definem as direções das paredes em pontos definidos pelo encontro das paredes, com a primeira marca nivelada em relação à referência definida pelo ponto mais alto da laje, garante o nivelamento perfeito das demais fiadas. • Equipamento constituído de uma haste

vertical metálica com cursor graduado de 20 em 20 cm e duas hastes telescópicas articuladas à 1,20 m de altura. É fixado sobre a laje com auxílio de parafusos e buchas

V

ed

aç

õe

s

V

er

tic

ais

(30)

Técnicas de Execução

1.º Passo - Marcação

– Depois de ter estudado os projetos e providenciado os componentes, materiais e equipamentos

necessários, iniciamos a marcação da alvenaria locando e marcando no pavimento a origem das medidas. – Verifica-se o esquadro da obra através

da diferença entre as diagonais de um retângulo. Se para cada 10 metros você encontrar uma diferença menor ou igual a 5 mm entre as diagonais, isso significa que o pavimento se

encontra no esquadro

V

ed

aç

õe

s

V

er

tic

ais

Técnicas de Execução

– Locar e marcar a direção das paredes, vãos de portas e shafts utilizando a linha traçante (também chamado de “cordex”)

V

ed

aç

õe

s

V

er

tic

ais

(31)

Técnicas de Execução

– Observações

• Conferir referências com o gabarito de marcação ou locação da obra.

• A marcação das paredes perpendiculares pode ser feita usando as medidas: 3, 4 e 5

V

ed

aç

õe

s

V

er

tic

ais

Técnicas de Execução

2.º Passo – Instalação dos Escantilhões

Os escantilhões podem ser fixados com pregos de aço ou bucha e parafuso

V

ed

aç

õe

s

V

er

tic

ais

(32)

Técnicas de Execução

• 3.º Passo – Colocação dos escantilhões no prumo

– Para essa operação, utilizamos preferencialmente a régua prumo-nível

• 4.º Passo – Nivelamento da 1.ª Fiada

– Na direção das paredes, com um nível, percorremos o pavimento e

determinamos o ponto mais alto

V

ed

aç

õe

s

V

er

tic

ais

Técnicas de Execução

• 4.º Passo – Nivelamento da 1.ª Fiada

– Em cada escantilhão, transferimos esse nível e ajustamos a marca da 1.ª Fiada

– Posicionamento das linhas, para garantir o alinhamento e nivelamento das fiadas

V

ed

aç

õe

s

V

er

tic

ais

(33)

Técnicas de Execução

• 5.º Passo – Assentamento da 1.ª Fiada

– Molhar a superfície do pavimento com o uso de uma brocha na direção da parede antes da aplicação da argamassa

– Aplicar a argamassa de assentamento com uma colher de pedreiro na largura aproximada do bloco

V

ed

aç

õe

s

V

er

tic

ais

Técnicas de Execução

– Assentamento de blocos de extremidade

V

ed

aç

õe

s

V

er

tic

ais

(34)

Técnicas de Execução

– Assentamento dos Demais Blocos

V

ed

aç

õe

s

V

er

tic

ais

Técnicas de Execução

– Assentamento dos Demais Blocos

V

ed

aç

õe

s

V

er

tic

ais

(35)

Técnicas de Execução

• 6.º Passo – Assentamento das demais fiadas

– A execução da alvenaria a partir da segunda fiada torna-se intuitiva, quase “automática”.

– Contudo, deve-se atentar para o correto posicionamento dos blocos na parede onde serão aplicados elementos como:

• a) Tomadas e interruptores elétricos

• b) Componentes pré-fabricados de concreto ou argamassa armada, tais como quadros elétricos, visitas hidro-sanitárias, molduras para ar condicionado; contramarcos de janelas e contra-vergas de portas;

V

ed

aç

õe

s

V

er

tic

ais

Técnicas de Execução

V

ed

aç

õe

s

V

er

tic

ais

(36)

Técnicas de Execução

V

ed

aç

õe

s

V

er

tic

ais

Técnicas de Execução

6.º Passo – Assentamento das demais

Fiadas

– Uso da Bisnaga

• Compatibilidade com as características dos blocos

• Dificuldade inicial de implantação • Necessidade de argamassa adequada • Maior regularidade na definição da

espessura

• Maior produtividade potencial – Uso da Desempenadeira

• Mais facilmente adaptável à mão-de-obra

V

ed

aç

õe

s

V

er

tic

ais

(37)

Técnicas de Execução

6.º Passo – Assentamento das demais Fiadas Aplicação da argamassa de assentamento

• A argamassa de assentamento tem sido aplicada de duas formas: nas paredes longitudinais, transversais e septos dos blocos (alternativa A) ou apenas nas paredes longitudinais (alternativa B). • Trabalhos técnicos têm mostrado que

existe uma queda de 20% na resistência à compressão das paredes quando executadas com argamassa apenas nas juntas longitudinais, em relação às paredes com argamassa também nas juntas transversais

V

ed

aç

õe

s

V

er

tic

ais

Técnicas de Execução

6.º Passo – Assentamento das demais

Fiadas

– Recomenda-se levantar os cantos primeiro porque, desta forma, o restante da parede será erguida sem preocupações de prumo e horizontalidade, pois estica-se uma linha entre os dois cantos já levantados, fiada por fiada.

– Durante toda a etapa de elevação, o prumo, o nível e o alinhamento devem ser

verificados de maneira constante. A régua-prumo-nível agiliza e confere precisão a este

procedimento

V

ed

aç

õe

s

V

er

tic

ais

(38)

Técnicas de Execução

6.º Passo – Assentamento das demais Fiadas

– Para se obter melhor produtividade na execução de alvenaria, as juntas verticais podem ser preenchidas após o assentamento dos blocos com a utilização de bisnaga

– Em função da distribuição das equipes, essa tarefa pode ser passada ao ajudante, possibilitando que ele comece a se capacitar e assumir outras atividades posteriormente

V

ed

aç

õe

s

V

er

tic

ais

União entre paredes

– São sempre desejáveis juntas de amarração

– Pode-se utilizar Blocos Especiais

V

ed

aç

õe

s

V

er

tic

ais

(39)

União entre paredes

– Pode-se utilizar reforços Metálicos

• Tela de malha quadrada eletrosoldada • Tela de Malha losangular (estuque) • Barras ou fios de f 5mm ou 6,3mm

V

ed

aç

õe

s

V

er

tic

ais

União entre paredes

– Pode-se utilizar reforços Metálicos

• Tela de malha quadrada eletrosoldada • Tela de Malha losangular (estuque) • Barras ou fios de f 5mm ou 6,3mm

V

ed

aç

õe

s

V

er

tic

ais

(40)

Ligações com pilares

– Chapisca-se as faces dos Pilares em contato futuro com a alvenaria

• Tradicional (aplicação “na colher”)

• Argamassa industrializada para chapisco (aplicação com desempenadeira dentada)

• Chapisco rolado (aplicação com rolo de espuma)

V

ed

aç

õe

s

V

er

tic

ais

Ligações com pilares

– Dispositivos de Reforço

• “Ferros de espera” chumbados durante a própria concretagem do pilar (dobrados, faceando a forma internamente-ferro cabelo)

• Ferros posteriormente embutidos com brocas de vídea e colagem epoxi

–Espaçamento a cada 40 cm

_V

ed

aç

õe

s

V

er

tic

ais

(41)

Ligações com pilares

– Dispositivos de Reforço

Telas eletrosoldadas fixadas com pistolas “finca-pinos”

V

ed

aç

õe

s

V

er

tic

ais

Dispositivos de Reforço

– Função de Evitar Destacamentos das Paredes (Fissuras, Trincas ou Rachaduras) devido as Movimentações causadas por:

• Dilatações e retrações térmicas • Deformação da Estrutura

• Acomodações do Solo (recalques) • Acomodação da própria Alvenaria

Ligações com pilares

V

ed

aç

õe

s

V

er

tic

ais

(42)

Ligações com Vigas ou Lajes

–

FIXAÇÃO RÍGIDA

• Com pré-tensionamento

–

FIXAÇÃO “RESILIENTE”

• Sem pré-tensionamento

–

FIXAÇÃO PLÁSTICA

• Por colagem com espuma

V

ed

aç

õe

s

V

er

tic

ais

Ligações com Vigas ou Lajes

– FIXAÇÃO RÍGIDA

• Transmite os esforços e deformações da estrutura para alvenaria

• Utilizada em estruturas pouco deformáveis, caso contrário pode ocorrer trincas na alvenaria.

• Está caindo em desuso por ser o método que possui menor trabalhabilidade.

• Métodos

–Encunhamento com tijolos inclinados

V

ed

aç

õe

s

V

er

tic

ais

(43)

Ligações com Vigas ou Lajes

– Encunhamento com tijolos inclinados

V

ed

aç

õe

s

V

er

tic

ais

Ligações com Vigas ou Lajes

– Encunhamento com tijolos inclinados

V

ed

aç

õe

s

V

er

tic

ais

(44)

Ligações com Vigas ou Lajes

– Encunhamento com cunhas de concreto

V

ed

aç

õe

s

V

er

tic

ais

Ligações com Vigas ou Lajes

– Encunhamento com cunhas de concreto

V

ed

aç

õe

s

V

er

tic

ais

(45)

Ligações com Vigas ou Lajes

– FIXAÇÃO “RESILIENTE”

• Técnica recomendada para estruturas mais deformáveis– menor nível de tensão nas paredes do que na ligação rígida e, portanto, diminuição da probabilidade de surgimento de fissuras pelas deformações impostas pela estrutura

• Agrega materiais como massa podre

(argamassa rica em cal hidratada e pequeno consumo de cimento), tijolos de barro cozido com pequeno módulo de deformação,

argamassas com elastômeros, esferas de isopor, placas de neoprene, cortiça ou isopor, poliuretano expandido e outros

V

ed

aç

õe

s

V

er

tic

ais

Ligações com Vigas ou Lajes

– Fixação Resiliente

V

ed

aç

õe

s

V

er

tic

ais

(46)

Ligações com Vigas ou Lajes

V

ed

aç

õe

s

V

er

tic

ais

Ligações com Vigas ou Lajes

V

ed

aç

õe

s

V

er

tic

ais

(47)

Ligações com Vigas ou Lajes

– FIXAÇÃO PLÁSTICA

• Técnica recomendada para estruturas muito deformáveis – menor nível de tensão nas paredes de todas as técnicas e, por consequência:

– menor risco de surgimento de fissuras pelas deformações impostas pela estrutura

– Fixação é garantida pela colagem – Necessidade de forro falso em todos os

comodos ou o uso de mata juntas.

V

ed

aç

õe

s

V

er

tic

ais

Ligações com Vigas ou Lajes

V

ed

aç

õe

s

V

er

tic

ais

(48)

Diretrizes para fixação

– Retardar ao máximo a fixação;

– Colocar antes toda a carga permanente possível (p.Ex. - Contrapiso);

– No mínimo 3 ou 4 pavimentos de alvenaria já executados acima do que será fixado;

– Fixar a alvenaria dos pavimentos superiores para os inferiores (alternativa – em conjunto de 3 ou 4 pavimentos de cima para baixo)

V

ed

aç

õe

s

V

er

tic

ais

Preparação de vãos de esquadrias

Sobre o vão das portas e sobre e sob os vãos das janelas devem ser construídas vergas

– Quando trabalha sobre o vão, a sua função é evitar as cargas nas esquadrias.

– Quando trabalha sob o vão, tem a finalidade de distribuir as cargas concentradas uniformemente pela alvenaria inferior. Caso contrário, a alvenaria ficara sujeita à carga concentrada nas laterais do vão e sem carga no centro. Essa diferença fará com que surjam trincas na alvenaria.
