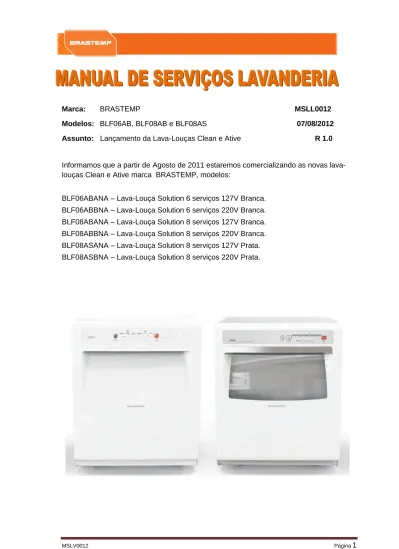

Marca: BRASTEMP MSLL0012
Modelos: BLF06AB, BLF08AB e BLF08AS 07/08/2012
Assunto: Lançamento da Lava-Louças Clean e Ative R 1.0
Informamos que a partir de Agosto de 2011 estaremos comercializando as novas lava-louças Clean e Ativemarca BRASTEMP, modelos:
BLF06ABANA – Lava-Louça Solution 6 serviços 127V Branca. BLF06ABBNA – Lava-Louça Solution 6 serviços 220V Branca. BLF08ABANA – Lava-Louça Solution 8 serviços 127V Branca. BLF08ABBNA – Lava-Louça Solution 8 serviços 220V Branca. BLF08ASANA – Lava-Louça Solution 8 serviços 127V Prata. BLF08ASBNA – Lava-Louça Solution 8 serviços 220V Prata.
ÍNDICE:
1. IDENTIFICAÇÃO DO PRODUTO ... 3
2. APRESENTAÇÃO DO PRODUTO ... 4
2.1. PAINEL DECORATIVO E BOTÕES DE COMANDO ... 4
3. DADOS TÉCNICOS ... 6
4. PROGRAMAS DE LAVAGEM ... 8
5. PREPARANDO A LAVA-LOUÇAS PARA INSTALAÇÃO ... 9
5.1. Desembalando a lava-louças ... 9
5.2. Condições elétricas e hidráulicas ... 10
5.3. Instalando a lava-louças... 12
6. DIAGNOSTICO DE FALHAS ... 14
6.1. Rotina de diagnóstico ... 14
6.2. Entrando na rotina de diagnostico ... 14
6.3. Etapas da rotina de diagnostico ... 15
6.4. Saindo da rotina de serviços. ... 16
6.5. Tabela de códigos de erros ... 16
7. TESTE DOS COMPONENTES ... 20
7.1. ELETROBOMBA DE CIRCULAÇÃO ... 20
7.2. VÁLVULA DE ENTRADA DE ÁGUA ... 20
7.3. TERMOSTATO DE SEGURANÇA ... 21
7.4. CONJUNTO SENSOR DE NÍVEL ... 21
7.5. ELETROBOMBA DE DRENAGEM ... 24
7.6. TRAVA DA PORTA ... 24
7.7. DISPENSER ... 24
7.7.1. DISPENSER BLF08A: ... 24
7.7.2. DOSADOR TENSOATIVO BLF06A: ... 25
7.8. RESISTÊNCIA ... 25
8. PROBLEMAS E POSSÍVEIS CAUSAS... 26
9. LOCALIZAÇÃO E DESMONTAGEM DOS COMPONENTES ... 27
10. DIAGRAMA DE BLOCO ... 34
1. IDENTIFICAÇÃO DO PRODUTO
B L F 06 A B A NA
B MARCA – BRASTEMP
L LINHA – Lava-louças
F CARACTERÍSTICA – Lava-louças eletrônica.
06 CAPACIDADE – Numero de serviços
A VERSÃO: A = 1ª Versão
B COR PRIMARIA – BRANCO
A TENSÃO: A =127 V B = 220V NA MERCADO: Nacional B L F 08 A B A NA B MARCA – BRASTEMP L LINHA – Lava-louças
F CARACTERÍSTICA – Lava-louças eletrônica.
08 CAPACIDADE – Numero de serviços
A VERSÃO: A = 1ª Versão
B COR PRIMARIA: B = Branco S = Prata
A TENSÃO: A =127 V
B = 220V
2. APRESENTAÇÃO DO PRODUTO
2.1. PAINEL DECORATIVO E BOTÕES DE COMANDO
Painel decorativo BLF06A:
Os botões e indicações são apresentados a seguir:
INICIAR / DESLIGAR
Para iniciar um ciclo de lavagem, após a programação do produto ou para desligar a Lava-louça.
BLF06A
BLF08A
SELECIONA PROGRAMA
Pressione a tecla selecionar programa até que a luz indicadora fique acessa sobre o programa de lavagem desejado.
Somente BLF08A!
ACQUASPRAY
Função utilizada quando o
consumidor quiser acumular louças antes de realizar uma lavagem completa. Coloque as louças na lava-louças e aperte esta função para que jatos de água auxiliem em uma remoção dos restos de comida. Quando quiser iniciar a lavagem completa, selecione o programa que desejar.
Etapas BLF06A!
3. DADOS TÉCNICOS
BLF06A:
DIMENSÕES / PESO SEM EMBALAGEM COM EMBALAGEM
Largura 50,5 cm 56 cm Profundidade 60 cm 65 cm Altura 62 cm 66 cm Peso 41,1 kg 42,5 kg CARACTERÍSTICAS ELÉTRICAS E HIDRÁULICAS 127V~ 220V~
Variação de tensão admitida 106 a 132v~ 198 a 242v~
Frequencia 60Hz 60Hz Intensidade da corrente 13,8 A 7,8 A Potência da resistência 1500W 1500W Potência de funcionamento (com resistência) 1700W 1700W Potência de funcionamento (sem resistência) Lavando 200W 200W Drenando 30W 30W
Pressão de água para abastecimento
0,2 a 8,0 kgf/cm² 20 kPa a 800 kPa
0,2 a 8,0 kgf/cm² 20 kPa a 800 kPa
CONSUMO APROXIMADO POR
LAVAGEM (127 V E 220 V) Energia (kWh) Água (litros)
Dia a dia - sujeira diária (60°C) 1,2 20,4
Pesado (60°C) 1,5 24,4
Rápido 0,8 20,3
BLF08A:
DIMENSÕES / PESO SEM EMBALAGEM COM EMBALAGEM
Largura 50,5 cm 56 cm Profundidade 60 cm 65 cm Altura 62 cm 66 cm Peso 41,1 kg 42,5 kg CARACTERÍSTICAS ELÉTRICAS E HIDRÁULICAS 127V~ 220V~
Variação de tensão admitida 106 a 132v~ 198 a 242v~
Frequencia 60Hz 60Hz Intensidade da corrente 13,8 A 7,8 A Potência da resistência 1500W 1500W Potência de funcionamento (com resistência) 1700W 1700W Potência de funcionamento (sem resistência) Lavando 200W 200W Drenando 30W 30W
Pressão de água para abastecimento
0,2 a 8,0 kgf/cm² 20 kPa a 800 kPa
0,2 a 8,0 kgf/cm² 20 kPa a 800 kPa
CONSUMO APROXIMADO POR
LAVAGEM (127 V E 220 V) Energia (kWh) Água (litros)
Acquaspray 0,2 4,0 Dia a dia (50°C) 1,0 20,0 Pesado (60°C) 1,5 24,4 Delicado (50°C) 1,0 20,3 Rápido 0,8 20,0 Econômico (60°C) 1,1 16,1
Obs.: Ao serem embutidos, estes produtos deverão ter 5 cm de distância (em toda a volta) em relação as paredes do nicho.
4. PROGRAMAS DE LAVAGEM BLF06A: Programa Descrição Etapas De Lavagem Uso do sabão Tempo de programa (aprox.) Pó Tablete Dia a dia Sujeira diária (60°C) Lavagem completa para as louças do dia-a-dia. Lavar
Secar Sim 1 tablete 1h45min
Pesado (60°C) Lavagem para panelas ou louças muito sujas. Lavar
Secar Sim 1 tablete
2h05min Rápido Lavagem suave, indicada para cristais e louças pouco sujas.
Lavar Sim 1 Tablete 45 min
Econômico
(60°C)
Lavagem para louças pouco sujas.
Lavar Secar ─ ─ 1h09min BLF08A: Programa Descrição Etapas De Lavagem Uso do sabão Tempo de programa (aprox.) Pó Tablete SABÃO I SABÃO II SABÃO I SABÃO II Acquaspray Água fria Auxilia na remoção de sujeiras caso queira acumular louças antes de realizar uma lavagem completa no
programa que for selecionado Lavar ─ ─ ─ ─ 6 min Dia a dia Sujeira diária (60°C) Lavagem completa para as louças do dia-a-dia. Lavar Enxaguar Secar
Sim Sim 1 Tablete 1 Tablete 1h45 min
Pesado (60°C) Lavagem para panelas ou louças muito sujas. Lavar Enxaguar Secar
Sim Sim 1 Tablete 1 Tablete 2h05 min
Delicado
(50°C)
Lavagem suave, indicada para cristais e louças pouco sujas.
Lavar Enxaguar Secar
Rápido
água quente
Lavagem rápida para louças pouco sujas, que não necessitam de secagem. Lavar Enxaguar ─ Sim ─ 1 Tablete 45 min Econômico (60°C) Lavagem para louças pouco sujas.
Enxaguar
Secar ─ ─ ─ ─ 1h09 min
5. PREPARANDO A LAVA-LOUÇAS PARA INSTALAÇÃO
5.1. Desembalando a lava-louças
1. Retire a lava-louças da embalagem, a proteção interna e os acessórios que vêm dentro dela.
2. Verifique os acessórios: • Manual do Consumidor;
• Relação da Rede de Serviços Brastemp; • Curva plástica;
• Mangueira de drenagem; • Mangueira de entrada de água.
5.2. Condições elétricas e hidráulicas
3. A lava-louças vem de fábrica com plugue tripolar, que atende ao novo padrão brasileiro de plugues e deve ser conectado a uma tomada do novo padrão de 20 A.
Utilize uma tomada tripolar exclusiva e em perfeito estado para ligar a lava-louças.
Verifique se a tensão (voltagem 127 ou 220) de alimentação indicada na etiqueta do cabo de força da lava-louças é a mesma da tomada onde ela será ligada (127 ou 220 v).
Este produto não é bivolt!
Nunca altere ou use o cabo de força de maneira diferente da recomendada, para não provocar choque elétrico, incêndio ou danos à lava-louças.
4. É indispensável a utilização de circuitos e disjuntores termomagnéticos para a proteção da lava-louças e da rede elétrica contra sobrecorrentes.
Caso não exista circuito, disjuntores termomagnéticos e uma tomada tripolar exclusivos, recomende ao consumidor para entrar em contato com um eletricista de confiança para instalá-los, preferencialmente, próximos à lava-louças.
Instale o fio- terra, independente da tensão de alimentação do produto.
ATENÇÃO
Risco de Choque Elétrico
Conecte a uma tomada de três pinos com ligação a terra. Não remova o terminal de conexão a terra.
Não use um adaptador. Não use extensão.
Não seguir estas instruções pode causar morte, incêndio ou choque elétrico.
Para instalação da tomada, siga as normas da aBNt, NBR 5410 - Seção aterramento. Se necessário, consulte um eletricista especializado de sua confiança.
Os fios da rede elétrica devem estar de acordo com a tabela abaixo:
5. Recomenda-se que haja uma torneira exclusiva para a entrada de água na lava-louças. Na sua falta, você pode conectar a mangueira na torneira da pia ou do tanque com rosca de 3/4 de polegada.
A pressão de água para abastecimento da lava-louças deve corresponder a um nível de 2 a 80 m acima do nível da torneira (de 0,2 a 8,0 kgf/cm2 ou de aproximadamente 20 kPa a 800 kPa).
Para o correto funcionamento a lava-louças deve ser abastecida a uma temperatura de, no máximo, 30°C.
6. Para escoamento da água deve haver um cano de saída próximo à lava-louças, com diâmetro de 5 cm (2 polegadas), em uma altura máxima de 19 cm.
IMPORTANTE
Se a mangueira de drenagem ficar em posição mais alta que 19 cm, a água usada poderá voltar para dentro da lava-louças,
não permitindo o escoamento e
5.3. Instalando a lava-louças
7. Rosqueie a mangueira de entrada de água na torneira, aperte o suficiente para não haver vazamento.
Abra a torneira. Caso ocorra vazamento, reaperte as conexões.
IMPORTANTE
Verifique se a mangueira de entrada está bem fixada na lava-louças.
A má instalação da mangueira pode gerar vazamentos.
8. Instale a mangueira de drenagem em um tubo exclusivo para escoamento, com diâmetro de 5 cm. Para instalação em tanque, coloque a curva plástica que acompanha a extremidade da mangueira. a extremidade curva da mangueira de drenagem deve estar posicionada em uma altura máxima de 19 cm.
9. Posicione a lava-louças no local, deixando-a no mínimo 5 cm afastada da parede ou de outros móveis ou objetos, para ventilação e saída de vapores. essa mesma recomendação deverá ser seguida quando a lava-louças for embutida em nichos.
IMPORTANTE
A instalação deve ser feita em local onde não haja exposição aos raios solares ou chuva, em uma superfície plana e nivelada, para que fique com todos os pés apoiados, evitando trepidações, ruídos ou vazamentos. O produto não deve ser colocado sobre carpetes. Não recomendamos a instalação da lava-louças sobre suportes de parede que podem não atender às condições adequadas, pois este tipo de instalação pode danificar a sua lava-louças.
10. Conecte o plugue na tomada.
ATENÇÃO
Não use benjamins, adaptadores, extensões ou ligações improvisadas, sob risco de curto-circuito ou incêndio.
ATENÇÃO
Risco de Incêndio
Não instale a sua lava-louças próxima a fontes de calor ou chamas como churrasqueiras e aquecedores centrais.
Nunca coloque velas acesas ou produtos similares (lamparina, lampião) sobre a lava-louças.
Não seguir estas instruções pode trazer risco de vida ou incêndio.
11. Verifiquese a lava-louças está bem nivelada. Caso não esteja, regule os pés.
IMPORTANTE
A lava-louças não estiver nivelada e/ou as mangueiras conectadas corretamente, podem ocorrer vazamentos.
IMPORTANTE
A INSTALAÇÃO DA LAVA-LOUÇAS NÃO É PAGA PELA GARANTIA, SENDO DE TOTAL RESPONSABILIDADE DO CONSUMIDOR
6. DIAGNOSTICO DE FALHAS 6.1. Rotina de diagnóstico
O procedimento a seguir irá verificar toda a parte elétrica e eletrônica dos componentes da lava-louças e irá ajudar no diagnóstico em campo.
Caso a porta seja aberta durante a execução da rotina de teste o controle entrará em pausa até que os tempos limites sejam zerados. Ao fechar a porta deve-se pressionar a tecla INICIA/PAUSA para reassumir o teste.
Durante a rotina de serviços o auto teste será executado e os códigos de erro serão gerados. Obs, Para garantir uma boa base de comparação é necessário esperar aproximadamente 3 seg. até que a tensão das cargas estabilizem.
Notas:
1) A qualquer momento durante a execução da rotina, se a porta for aberta o controle eletrônico entrará em pausa piscando os leds (LAVANDO, ENXAGUANDO e SECANDO).
2) Dentro da rotina de serviço o controle eletrônico irá mostrar o código de falha caso ela ocorra.
3) Os erros detectados durante a execução da rotina de serviços não serão salvos na memória.
6.2. Entrando na rotina de diagnostico
Para que o produto entre na rotina de serviços o mesmo deve estar desconectado da tomada de alimentação e com a porta aberta. Em seguida, ser conectado na alimentação e aguardar todos os leds piscarem por duas vezes. Se o procedimento acontecer conforme comentado, proceda com os próximos passos orientados abaixo:
1) Os botões SELECIONA PROGRAMA e INICIAR/DESLIGAR devem ser pressionados simultaneamente, todos os leds ficarão acesos.
2) Feche a porta e aperte novamente os botões SELECIONA PROGRAMA e INICIAR/DESLIGAR. Todos os leds piscarão novamente por duas vezes indicando que o produto entrou na rotina.
3) Os leds ficarão apagados por dois segundos e então aparecerá à versão do Software em notação binária conforme tabelas abaixo.
ATENÇÃO
O técnico deverá seguir as orientações passo a passo para entrar na rotina de Auto Teste, caso não seja efetuado conforme as orientações abaixo, a placa não irá gravar as informações.
Versão de software BLF06A.
Dia-a-dia
Pesado
Rápido
Econômico
Versão de
Software
APAGADO
APAGADO
APAGADO
ACESO
1
APAGADO
APAGADO
ACESO
APAGADO
2
APAGADO
APAGADO
ACESO
ACESO
3
APAGADO
ACESO
APAGADO
APAGADO
4
APAGADO
ACESO
APAGADO
ACESO
5
APAGADO
ACESO
ACESO
APAGADO
6
APAGADO
ACESO
ACESO
ACESO
7
Versão de software BLF08A.
Dia-a-dia
Pesado
Delicado
Rápido
Versão de
Software
APAGADO
APAGADO
APAGADO
ACESO
1
APAGADO
APAGADO
ACESO
APAGADO
2
APAGADO
APAGADO
ACESO
ACESO
3
APAGADO
ACESO
APAGADO
APAGADO
4
APAGADO
ACESO
APAGADO
ACESO
5
APAGADO
ACESO
ACESO
APAGADO
6
APAGADO
ACESO
ACESO
ACESO
7
4) O produto ficará neste estado por dez segundos ou até que o técnico avance a etapa pressionando a tecla SELECIONA PROGRAMA.
5) Apenas para fins de diagnostico o controle eletrônico irá mostrar os códigos de erro armazenados na memória.
6) O controle eletrônico ficará mostrando o código de erro até que a tecla SELECIONA PROGRAMA seja pressionada e após isso o controle irá iniciar a sequencia de testes da rotina de serviço conforme indicado abaixo.
6.3. Etapas da rotina de diagnostico
Assim que a rotina de serviços for acessada as seguintes etapas serão executadas:
OBSERVAÇÃO
Este procedimento deve ser feito dentro de dez segundos após o cabo de alimentação ter sido conectado na tomada.
1) O produto mostra versão do software conforme descrito no item anterior por 10 segundos ou até que a tecla SELECIONA PROGRAMA ser pressionada.
2) Acende todos os programas de lavagem por três segundos.
3) Mostra os erros armazenados na memória:
Cada erro será mostrado por cinco segundos com intervalo de um segundo.
4) Depois que todos os erros forem mostrados a válvula de água será acionada e o led DIA-A-DIA ficará piscando.
5) O equipamento ficará esperando por quatro minutos ou até que o reed switch de nível alto seja atuado.
6) A válvula será desligada por três segundos e ligada novamente por mais um minuto ou até que o sensor de transbordo seja atuado.
7) O led PESADO piscará e a bomba de drenagem será ligada por três minutos ou até que o sensor de nível alto abra. Logo após esse processo a válvula será ligada novamente para verificar se o sensor fechou corretamente.
8) Neste momento o led DELICADO (RAPIDO BLF06A) ficará piscando e a bomba de drenagem será ligada novamente para que a mesma seja verificada pelo controle eletrônico.
9) O led RÁPIDO (ECONOMICO BLF06A) ficará piscando e resistência será ligarada por 30 segundos ou até que a tecla SELECIONA PROGRAMA seja pressionada.
10) A resistência e a bomba de drenagem serão desligadas.
11) Neste momento o led ECONOMICO (LAVANDO BLF06A) ficara piscando e o dispenser será acionado por cinco segundos.
12) Logo apos este enxágüe o led ECONOMICO (LAVANDO BLF06A) ficara ligado continuamente indicando que a porta deve ser aberta.
13) Quando a porta for aberta o led ENXÁGUE (SECANDO BLF06A) ficará piscando e ao fechá-la todos os leds serão apagados sinalizando o inicio da rotina de drenagem e final do teste.
6.4. Saindo da rotina de serviços.
A rotina de serviços descrita acima pode ser interrompida desconectando o cabo de alimentação, acionando a tecla LIGA/DESLIGA ou no final da seqüência de testes. Caso o cabo de alimentação seja desconectado antes do termino da rotina todas a tarefas não executadas serão puladas.
Caso a tecla LIGA /DESLIGA seja pressionada, o teste será abortado e o controle eletrônico entrará em modo standby.
6.5. Tabela de códigos de erros
Este item descreve os códigos de erros para este produto. Atentar para o fato de que enquanto os erros estiverem ativos e dependendo da severidade dos mesmos os leds podem ficar piscando de acordo com a tabela abaixopara indicar as diferentes falhas na forma binária.
Quando uma nova programação começa, o controle eletrônico irá realizar a inicialização sem mostrar nenhum erro prévio, no entanto os últimos cinco erros detectados ficarão registrados para fins de manutenção.
Tabela de códigos de erro Código de erro Descrição Possíveis causas LEDs Piscando Ação BLF06A L1 L2 L3 L4 D I A - A - D I A P E S A D O R Á P I D O E C O N O N I C O BLF08A L1 L2 L3 L4 D I A - A - D I A P E S A D O D E L I C A D O R Á P I D O FA A bomba de recirculação não funciona adequadamente. Bobina pode estar aberta. Rotor bloqueado (sobre-corrente). Rede elétrica desconectada.
O controle eletrônico “CE” entra no modo de falha e pisca o led do programa L4.O motor da bomba precisa ser verificado e talvez trocado. FC Controle eletrônico danificado. Os drivers podem estar em curto circuito. Os drivers podem estar abertos. Rele da resistência colado.
O CE entrará em modo de falha piscando o led do programa L3. O controle eletrônico (potencia) necessita ser trocado. Fb Funcionamento inadequado da bomba de drenagem. A bobina pode estar aberta. Rotor bloqueado (sobre-corrente). Rede elétrica desconectada.
O controle eletrônico entrará em modo de falha piscando os leds dos programas L3 e L4. O sistema da bomba de drenagem deve ser verificado e talvez a bomba necessite ser trocada.Fd A válvula de entrada ou dispenser não estão funcionando adequadamente. A bobina pode estar aberta. Rede elétrica desconectada.
O controle eletrônico entrará em modo de falha piscando os leds do programa L2. Se o problema estiver relacionado com o enchimento de água o sistema da valvula de entrada deve ser verificado e a valvula talvez precise ser trocada.Se o problema estiver relacionado com o desempenho da
lavagem ou secagem o sistema do dispenser deve ser verificado e talvez o dispenser precise ser trocado.
FE Temperatura lida fora da faixa normal de operação. Falha do NTC. Rede elétrica desconectada.
Caso essa falha tenha ocorrido à mesma só será indicada quando for acessada a rotina
de serviço. Os leds
dos programas L2 e L4 ficarão piscando. O sistema do NTC deve ser verificado e talvez ele precise ser trocado.
FF Enchimento maior que 4:00 minutos. Válvula de entrada bloqueada ou defeituosa. Sem água ou cano entupido. Torneira de água fechada. Mangueira de entrada entupida ou prensada. Sensor de nível defeituoso.
O controle eletrônico entrará em modo de falha piscando os leds dos programas L2 e L3. Verifique as possíveis causas. FH Válvula de entrada aberta constantemente. Falha na válvula de entrada.
O controle eletrônico entrará em modo de falha piscando os leds dos programas L2, L3 e L4.A válvula de entrada deve ser trocada neste caso. FI Tempo de drenagem maior que 2 minutos. Falha no reed switch do sensor de nível. Mangueira de drenagem fechada.
O controle eletrônico entrará em modo de falha piscando o led do programa L1. Verifique o sensor de nível e o sistema de drenagem. FJ Chave táctil do painel pressionada por mais de 1 minuto. Chave táctil da placa de interface danificada. Painel decorativo (partes plásticas) pode estar danificado.
O controle eletrônico entrará em modo de falha piscando os leds dos programas L1 e L4.A placa de interface deve ser trocada neste caso. FL Atuador da resistência não esta funcionando adequadamente. Falha no controle eletrônico (potencia).
O controle eletrônico entrará em modo de falha piscando os leds dos programas L1 e L3.O controle eletrônico (potencia) necessita ser trocado.
FP
A temperatura da água não sobe durante a lavagem. Resistência aberta. Falha do NTC. Rede elétrica desconectada.
O controle eletrônico entrará em modo de falha piscando os leds dos programas L1, L3 e L4.O sistema de
aquecimento necessita ser verificado e talvez a resistência precise ser trocada. F9 Detecção de termostato de segurança aberto. Falha no termostato de segurança. Falha no controle eletrônico. Temperatura da água acima de 80ºC
O controle eletrônico entrará em modo de falha piscando os leds dos programas L1 e L2. Verifique as possíveis causas. Ft A água não alcança a temperatura correta. Ambiente extremamente frio / temperatura da água.
O controle eletrônico irá continuar o ciclo normalmente e gravar um código de erro na memória. FU Falha na chave do sensor de nível de água. Falha na chave de nível baixo (Durante a tarefa de circulação). Falha na chave de nível alto (Durante a tarefa de drenagem). Vazamento de água no dispenser
O controle eletrônico entrará em modo de falha piscando os leds dos programas L1, L2 e L3.Neste caso o sensor de nível de água deve ser trocado. HA Condição de transbordo de nível d’água detectado. Valvula de entrada de agua incapaz de fechar. Consumidor colocou um volume extra de água. Falha no sensor de nível alto. Lava-louças inclinada
O controle eletrônico entrará em modo de falha piscando os leds dos programas L1, L2, L3 e L4.7. TESTE DOS COMPONENTES
FERRAMENTAS NECESSÁRIAS: - Multímetro.
- Alicate Amperímetro. - Jogo de Chaves Philips.
- Jogo de Chaves Canhão com 3/16”, 7/32”, 5/16”e 10mm. 7.1. ELETROBOMBA DE CIRCULAÇÃO
Localizada no centro da Base, este componente provoca circulação de água sob pressão, no interior da Lava-louças.
DESCRIÇÃO VOLTAGEM 127V 220V Potência Elétrica 52 48 Intensidade de Corrente 4 A 2 A Valor Ôhmico 9,2Ω +/- 10% à 20ºC 82,0Ω +/- 10% à 20ºC Vazão ~32 litros/minuto PROCEDIMENTOS DE TESTE:
- Desconecte os terminais do Chicote de fios da Eletrobomba. - Remova a capa plástica.
- Com um Multímetro na escala de resistência (X1), meça o valor diretamente nos terminais da BOBINA.
- Eletrobomba 127V/60Hz – 8,28 a 10,12 Ω à 20ºC - Eletrobomba 220V/60Hz – 75,6 a 92,4Ω à 20ºC
Durante o funcionamento do componente verifique com um Alicate Amperímetro a sua corrente de trabalho.
- Eletrobomba 127V/60Hz – 4 A (Máx) - Eletrobomba 220V/60Hz – 2 A (Máx)
7.2. VÁLVULA DE ENTRADA DE ÁGUA
Este componente libera a entrada de água no produto, quando energizado.
DESCRIÇÃO VOLTAGEM 127V 220V Potência Elétrica 8,0 W 6,6 W Intensidade de Corrente 0,073 A 0,037 A Valor Ôhmico 995Ω +/- 15% a 20ºC 3570Ω +/- 15% a 20ºC
PROCEDIMENTOS DE TESTE:
- Desconecte os terminais do Chicote de Fios,
- Verifique a resistência entre os terminais da Válvula. Deve sempre apresentar valor de resistência conforme tabela acima.
- Teste também se a válvula está com passagem direta de água, conectando-a na torneira através da mangueira de entrada. A pressão da água deve estar entre 0,2 Kgf/cm² e 8 Kgf/cm². Não pode haver vazamentos.
7.3. TERMOSTATO DE SEGURANÇA
Este termostato é um componente de segurança do aparelho e evita o super aquecimento da água. Se o termostato operacional falhar ou a temperatura da água exceder 65ºC a resistência será totalmente desligada pelo termostato de segurança.
PROCEDIMENTOS DE TESTE:
ABRE COM 65ºC E FECHA COM 50ºC (NOMINAL). MEDE TEMPERATURA PELO LADO DE FORA DA CUBA.
- Para testar o termostato de segurança, basta medir continuidade entre seus terminais. Deve sempre apresentar continuidade a temperatura ambiente.
7.4. CONJUNTO SENSOR DE NÍVEL
O sensor de nível tem como função controlar o nível de água no interior do produto.
PROCEDIMENTOS DE TESTE:
Com uso de um Multímetro, medir continuidade nos pontos 1 , ponto 2 e ponto 3. As seguintes condições para aprovação.
( com água e sem água no produto)
TESTE “SEM ÁGUA” : Com a peça sem água no recipiente, medir nos pontos conforme abaixo as seguintes condições:
Ponto 1 com ponto 2 deve haver continuidade;
Caso esta condição não seja
encontrada a peça esta
reprovada.
Ponto 1 com ponto 3 não deve haver continuidade;
Caso esta condição não seja
encontrada a peça esta
reprovada.
TEST “COM ÁGUA” : Com a peça com água no recipiente, medir nos pontos conforme abaixo as seguintes condições:
Ponto 1 Ponto 2
Ponto 1
Ponto 1 com ponto 2 não deve haver continuidade.
Caso esta condição não seja encontrada a peça está reprovado.
Ponto 1 com ponto 3 deve haver continuidade.
Caso esta condição não seja
encontrada a peça está
reprovado. Ponto 1 Ponto 2 Pont o 1 Ponto 3
7.5. ELETROBOMBA DE DRENAGEM
Componente responsável pela drenagem da água utilizada em cada operação. O seu funcionamento é o mesmo da eletrobomba de circulação.
DESCRIÇÃO VOLTAGEM
127V 220V
Potência Elétrica 22 W 22 W
Intensidade de Corrente 0,42 A 0,22 A
Valor Ôhmico 35,4 Ω +/- 8% a 20ºC 153 Ω +/- 8% a 20ºC
Vazão 22 litros/minuto 22 litros/minuto
OBSERVAÇÃO
VALORES ACIMA VÁLIDOS PARA FUNCIONAMENTO COM ÁGUA.
PROCEDIMENTOS DE TESTE:
- Desconecte os terminais do chicote de fios da eletrobomba.
- Com um multímetro na escala de resistência (X1), meça o valor na bobina. - Eletrobomba 127V/60Hz – 32 a 39Ω
- Eletrobomba 220V/60Hz – 140,8 a 165Ω
Durante o funcionamento do componente verifique com um Alicate Amperímetro a sua corrente de trabalho.
- Eletrobomba 127V/60Hz – 0,7 A (Máx) - Eletrobomba 220V/60Hz – 0,4 A (Máx)
7.6. TRAVA DA PORTA
Este componente é responsável pela fixação e travamento da porta mantendo-a pressionada.
PROCEDIMENTOS DE TESTE:
- Verifique encaixes da trava da porta, reencaixe caso estiver fora da posição ou substitua caso estiverem gastos / sem pressão.
7.7. DISPENSER
7.7.1. DISPENSER BLF08A:
DESCRIÇÃO VOLTAGEM 127V 220V Potência Elétrica 7,9 W 7,7 W Intensidade de Corrente 0,11 A 0,06 A Valor Ôhmico 330 Ω +/- 10% A 25ºC 1100 Ω +/-10% A 25ºC PROCEDIMENTOS DE TESTE:
- Desconecte os terminais do chicote do dispenser;
- Verifique a resistência entre os terminais do dispenser, o mesmo deve sempre apresentar valor de resistência conforme tabela acima.
7.7.2. DOSADOR TENSOATIVO BLF06A:
O dosador tensoativo tem como função liberar o líquido secante.
DESCRIÇÃO VOLTAGEM 127V 220V Potência Elétrica 30 W 30 W Intensidade de Corrente 0,3 A 0,15 A Valor Ôhmico 285 à 362Ω a 25ºC 845 à 1076Ω a 25ºC PROCEDIMENTOS DE TESTE:
- Desconecte os terminais do chicote do dosador;
- Verifique a resistência entre os terminais do dosador, o mesmo deve sempre apresentar valor de resistência conforme tabela acima.
7.8. RESISTÊNCIA
A Resistência tem como função aquecer a água.
PROCEDIMENTOS DE TESTE:
- Desconecte os terminais do chicote de fios;
- Verifique o valor ôhmico entre os terminais da resistência, o mesmo deve sempre apresentar valor de resistência conforme tabela abaixo
DESCRIÇÃO VOLTAGEM
127V 220V
Potência Elétrica 1500W +/- 5%
Valor Ôhmico 10 Ω +/- 10% A 20ºC 30 Ω +/- 10% A 20ºC
8. PROBLEMAS E POSSÍVEIS CAUSAS
PROBLEMA POSSÍVEL CAUSA SOLUÇÃO
Utensílios sujos após a lavagem
Programa de lavagem inadequado
Verifique na seção Programas de lavagem o programa adequado para o tipo de louça e de sujeira a ser lavada.
Sabão fora da validade Utilize Sabão dentro do prazo de validade. Sabão inadequado Utilize sabão específico para lava-louças. Filtro ou hélices sujos
Verifique se o filtro e/ou hélices estão sujos. Se necessário faça a limpeza como descrito no manual do consumidor seção LIMPEZA, página 19.
Filtro solto Verifique se o filtro está encaixado perfeitamente. Se necessário pressione-o no seu alojamento.
Hélices travadas Verifique se as louças acomodadas nos cestos não estão travando as hélices. Se necessário distribua novamente as louças.
Má distribuição das louças e dos talheres
Verifique as recomendações de carregamento nas páginas 11, 12 e 13 do manual do consumidor.
É necessário deixar espaço livre entre as peças. Quantidade de sabão
inadequada
Verifique se quantidade de sabão está adequada para o programa selecionado na pagina 16 do manual do consumidor.
Abastecimento incorreto do dispenser de sabão
Veja no pagina 15 do manual do consumidor a maneira correta de abastecimento do dispenser de sabão.
Utensílios de vidro com manchas
coloridas
Excesso de sabão Verifique se a quantidade de sabão está adequada para o programa selecionado na tabela de programas de lavagem. Utensílios não
adequado para o uso na Lava-louças
Utilize somente utensílios resistentes ao uso na Lava-louças.
Utensílios de vidro
riscados Contato entre as peças
Distribua as louças corretamente como indicado na pagina 11 do manual do consumidor. É necessário deixar espaço livre entre as peças. Manchas em utensílios de alumínio Não é recomendado o uso de utensílios de alumínio na Lava-louça
Limpe o utensílio com uma esponja de aço bem fina e detergente comum.
Peças de cristal partidas
Choque térmico causado pela abertura da porta antes do final do programa Lava-louças
Aguarde todas as luzes do painel se apagarem para abrir a porta.
Choque mecânico entre as peças no carregamento
Distribua as louças corretamente como indicado na página 11 do manual do consumidor. Deixar espaço livre entre as peças.
Programa de lavagem inadequado
Selecione o programa DELICADO.
Manchas escuras nos utensílios de metal
Resíduos de maionese, vinagre, sucos de frutas, tempero de saladas ou laticínios
Antes de colocar os utensílios na Lava-louças, enxágüe-os retirando essas sobras. Para recuperá-los, limpe as manchas com polidor de prata e lave-os novamente.
Falta de energia elétrica
Verifique se os fusíveis ou chaves disjuntoras do quadro de entrada de energia não estão queimados ou desarmados. Verifique se não há falta de energia elétrica na rede.
Porta Aberta Verifique se a porta da sua Lava-louças está bem fechada Falta de Água
Verifique se há falta de água na rede de abastecimento ou se a torneira ou registro de alimentação da máquina não estão fechados.
Mangueira obstruída Verifique se a mangueira de entrada de água não está obstruída ou dobrada (limpe a mangueira).
A água não escoa
Posicionamento da mangueira inadequado
Verifique se o posicionamento da mangueira de drenagem está de acordo com as recomendações na seção INSTALAÇÃO.
Mangueira obstruída Verifique se a mangueira de drenagem não está obstruída ou dobrada.
Os Utensílios não saem secos
Falta de líquido secante
Verifique o nível de liquido secante conforme item. Caso necessário reabasteça o dispenser como descrito na na página 14 do manual do consumidor.
Abertura da Porta Aguarde todas a luzes do painel se apagarem para abrir a porta da Lava-louças
Contato entre as peças Distribua as louças corretamente como indicado na página 11 do manual do consumidor. Deixar espaço livre entre as peças. Pouca quantidade de
liquido secante
Altere a regulagem do dosador do líquido secante, aumentando a numeração como descrito na página 15 do manual do consumidor. Luz da etapa de
programa secar piscando
Falta de água
Verifique se há falta de água na rede de abastecimento ou se a torneira ou registro de alimentação da máquina não estão fechados.
Verifique se a mangueira de entrada de água não está obstruída ou dobrada (limpar a mangueira).
Sudação entre o vidro interno e externo da
porta
Má vedação do vidro interno
Verificar vedação do vidro interno, pois pode estar com vazamento/ entrada de água pela gaxeta ou silicone
9. LOCALIZAÇÃO E DESMONTAGEM DOS COMPONENTES
FERRAMENTAS NECESSÁRIAS: - Jogo de Chaves Philips.
- Jogo de Chaves de Fenda.
- Jogo de Chaves Canhão com 3/16”, 7/32”, 5/16”e 10mm. - Jogo de Chaves canhão 7/32”, 3/16”, 5/16” e 10mm. - Alicate de bico.
ATENÇÃO
Ao manusear o produto tome cuidado com os possíveis cantos vivos, sempre use luvas de proteção!
Placa de interface:
A placa de interface esta localizada entre a porta e a contra porta, para acessá-la siga os passos abaixo.
1) Usando uma chave Phillips remova os oito parafusos da contraporta.
2) Cuidadosamente desencaixe a porta da contraporta.
CUIDADO, pois o vidro externo irá deslocar-se da sua posição original e poderá cair no chão!
3) Solte os quatro para fusos que prendem a placa e depois solte o conector.
Placa de interface:
Dispenser BLF08A:
Para soltar o dispenser solte os fios e remova os parafusos de fixação.
Dosador tensoativo BLF06A:
Para soltar o dosador tensoativo solte os fios e remova as porcas plásticas com uma chave de boca de 32mm.
Fundo + longarinas:
1) Vire o produto de ponta cabeça.
2) Solte os parafusos laterais.
3) Remova o conjunto fundo + longarinas
Parafusos de fixação das longarinas.
Parte frontal Fundo
Posição dos componentes no fundo:
Após a remoção do fundo os componentes da parte inferior ficarão acessíveis.
Sensor de nível:
1) Remova os três parafusos, os fio da micro-chave e o conector.
2) Puxe o sensor de nível para que o mesmo desencaixe da cuba.
Ao encaixar o sensor de nível de
água na cuba, deve-se
primeiramente aplicar o anel o´ring na cuba, em seguida encaixe o sensor. Válvula de entrada Bomba de circulação Resistência Bomba de drenagem Controle Termostato
Resistência:
1) Remova os terminais
2) Solte a porca central com uma chave de boca de 10mm.
3) Saque a resistência pelo lado de fora, repare que existe uma borracha que faz a vedação da cuba. Talvez seja necessário forçar a mesma pelo lado de dentro.
Termostato de segurança:
Ao efetuar qualquer reparo no termostato ou se o mesmo for novo não se esqueça de aplicar a pasta térmica no mesmo (ver foto ao lado), pois a não aplicação desta pasta irá afetar no correto funcionamento do produto.
Aplique a pasta térmica no termostato.
ATENÇÃO
A APLICAÇÃO DA PASTA TÉRMICA DEVE SER FEITA EM TODA PARTE METÁLICA SUPERIOR DO TERMOSTATO.
Bomba de drenagem:
1) Solte a abraçadeira e remova a mangueira de saída de água.
2) Remova os três parafusos com uma chave canhão.
3) Puxe a bomba para que a mesma se solte da cuba.
Ao encaixar a eletrobomba de drenagem na cuba, deve-se primeiramente aplicar o anel o´ring na cuba, em seguida encaixe a eletrobomba.
Válvula de entrada:
Para remover a válvula de entrada solte os terminais e os parafusos que
prendem o suporte da mesma na chapa traseira.
Placa de potencia:
1) Com o fundo removido, solte os fios e conectores que estão ligados no controle eletrônico.
2) Solte os dois parafusos Phillips que prendem o suporte da placa no painel traseiro.
3) Finalmente solte os quatro parafusos phillips que prendem a placa ao suporte.
Placa de controle Bomba de circulação, suportes dos
espargidores, entrada de água e dosador tensoativo:
Para retirar a tampa conexão de entrada d´água, suporte espargidor superior / inferior e dosador tensoativo
desenvolvemos uma ferramenta,
(conforme foto ao lado). Esta chave foi desenvolvida para evitar que as peças citadas acima se danifiquem durante a reoperação.
Esta chave de boca 40x32mm é a mesma utilizada nas BLE20 vendidas atualmente e pode ser adquirida sob código nº 326019050. Interface Conector de potencia Cabo marrom Cabo azul Cabo amarelo Cabo preto Conector dos sensores Conector de sinal
10. DIAGRAMA DE BLOCO
BLF08A:
11. HISTÓRICO DE REVISÃO
Revisão Motivo Páginas
Alteradas Elaborador Por Revisado Por Data
0.0
Lançamento das Lava-Louças Clean e
Ative
- Fabricio Araujo Eng. de Campo 07/07/2011
1.0 Alteração no Teste Sensor de Nível, e Procedimento de Auto Teste. 14,21,22,23 11/09/2012
