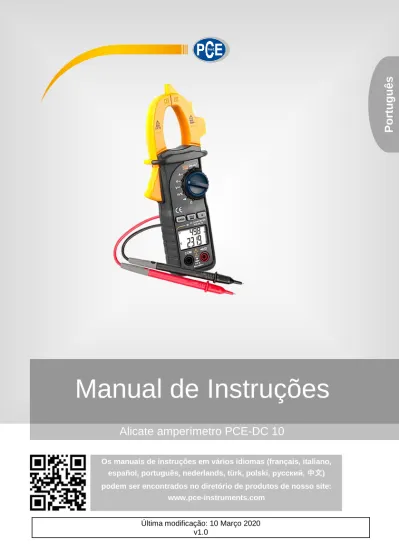

Alicate amperímetro PCE-DC 10
Manual de Instruções
Os manuais de instruções em vários idiomas (français, italiano,español, português, nederlands, türk, polski, русский, 中文) podem ser encontrados no diretório de produtos de nosso site:
www.pce-instruments.com
P
ortu
Índice
1
Instruções de segurança ... 1
2
Símbolos de segurança ... 2
3
Especificações ... 2
4
Descrição do dispositivo ... 5
5
Procedimentos de operação ... 6
5.1 Medição SMART ... 6 5.2 A-HOLD ... 6 5.3 Desconexão automática ... 6 5.4 Tensão CC ... 7 5.5 Tensão AC ... 7 5.6 Corrente AC ... 7 5.7 Resistência ... 7 5.8 Continuidade ... 85.9 Frequência / Ciclo de trabalho ... 8
6
Manutenção ... 8
6.1 Limpeza ... 8
6.2 Substituição das pilhas ... 8
7
Garantia ... 9
1
Instruções de segurança
Leia com atenção e na íntegra este manual de instruções antes de utilizar o dispositivo pela primeira vez. O dispositivo deve ser utilizado apenas por pessoal qualificado. Os danos causados pela inobservância das advertências nas instruções de uso não estão sujeitos a nenhuma responsabilidade.
Este dispositivo deve ser utilizado somente conforme descrito no presente manual de instruções. Se usado para outros fins, poderia produzir-se situações perigosas.
Utilize o dispositivo somente se as condições ambientais (temperatura, umidade, etc.) estiverem dentro dos valores limite indicados nas especificações. Não exponha o dispositivo a temperaturas extremas, luz solar direta, umidade ambiente extrema ou áreas molhadas.
Não exponha o dispositivo a choques ou vibrações fortes.
A caixa do dispositivo somente pode ser aberta pelo pessoal qualificado da PCE Instruments.
Nunca utilize o dispositivo com as mãos úmidas ou molhadas.
Não devem realizar modificações técnicas no dispositivo.
O dispositivo somente deve ser limpo com um pano úmido. Não aplicar produtos de limpeza abrasivos ou à base de dissolventes.
O dispositivo somente deve ser utilizado com os acessórios ou recâmbios equivalentes fornecidos pela PCE Instruments.
Antes de cada uso, verifique se a caixa do dispositivo apresenta danos visíveis. No caso de apresentar algum dano visível, o dispositivo não deve ser utilizado.
O dispositivo não deve ser utilizado em atmosferas explosivas.
A faixa de medição indicada nas especificações não deve ser excedida sob nenhuma circunstância.
O incumprimento das instruções de segurança pode causar danos no dispositivo e lesões ao usuário.
Não nos responsabilizamos por erros de impressão e de conteúdo deste manual.
Baseamo-nos expressamente em nossas condições gerais de garantia, disponíveis em nossas Condições Gerais.
Para qualquer dúvida, por favor, entre em contato com a PCE Ibérica S.L. Os detalhes de contato estão no final deste manual.
2
Símbolos de segurança
Nota-Informação importante de segurança; consulte o manual de instruções. A aplicação ao redor de condutores vivos não isolados é perigosa e não está permitida.
Precaução, risco de choque elétrico.
O equipamento está protegido em todo momento por um isolamento duplo ou isolamento reforçado.
3080912
EM CONFORMIDADE COM UL STD 61010-1, 61010-2-032 e 61010-2-033; CERTIFICADO DE ACORDO COM CSA STD C22.2 NO. 61010-1, 61010-2-032, 61010-2-033
Cumpre as normas de segurança europeias (UE)
Terminal de terra (solo)
Tensão/corrente alternada
Tensão DC
3
Especificações
Faixa de medição de corrente
AC Resolução Precisão 2 A 0.01 A ± (2.5 % + 8 dígitos) 20 A 0.01 A ± (2.5 % + 8 dígitos) 200 A 0.1 A ± (2.5 % + 8 dígitos) 600 A 1 A ± (3.0 % + 10 dígitos) Faixa de frequência: 45 ... 65 Hz
A frequência é indicada a partir de uma corrente de 0,2 A.
Corrente de entrada máxima: até 600 A durante não mais de 60 segundos. Os indicadores de precisão se referem à onda sinusoidal RMS.
Faixa de medição de tensão
AC Resolução Precisão 6 V 0.01 V ±(0.8 % + 5 dígitos) 60 V 0.1 V 600 V 1 V Impedância de entrada: 10 MΩ Proteção de sobretensão 600V AC / DC rms Menor tensão mensurável: 1V AC / DC Faixa de frequência: 45 ... 65 Hz
As indicações de precisão referem-se à onda sinusoidal RMS
Faixa de medição de tensão DC Resolução Precisão 6 V 0.01 V ±(0.5 % + 3 dígitos) 60 V 0.1 V 600 V 1 V Impedância de entrada: 10 MΩ Proteção de sobretensão 600V AC / DC rms Menor tensão mensurável: 1V AC / DC
Faixa de medição de
resistência Resolução Precisão
2 kΩ 0.001 kΩ ± (0.8 % + 3 dígitos)
20 kΩ 0.01 kΩ ± (0.8 % + 3 dígitos)
200 kΩ 0.1 kΩ ± (0.8 % + 3 dígitos)
2 MΩ 0.001 MΩ ± (0.8 % + 3 dígitos)
10 MΩ 0.01 MΩ ± (1 % + 5 dígitos)
Tensão de medição em circuito aberto: aprox. 0.4 V Proteção de sobretensão: 250V AC / DC rms
Teste de continuidade
Sinal acústico <40 Ω
Tensão de medição em circuito aberto: aprox. 0.4 V Proteção de sobretensão: 250V AC / DC rms
Faixa de medição de frequência Resolução Precisão
60 Hz 0.1 Hz ±(1 % + 5 dígitos)
600 Hz 1 Hz
3 kHz 10 Hz
Faixa de medição normal: 40 ... 3 kHz
Tensão mínima: >1 AC RMS (A frequência de medição aumentará com a tensão) Proteção de sobretensão: 600V AC / DC rms
Faixa de medição do ciclo de trabalho Resolução Precisão
10 ... 90 % 1 % ±2 %
Abertura máxima do alicate 26 mm
Isolamento CAT III 600V
Taxa de medição Aprox. 3 medições por segundo
Display LCD de 3 5/6 dígitos
Faixa de indicação 5999, para a medição da resistência: 1999 Medições fora da faixa Indicação "OL"
Desconexão automática Após 15 minutos, pode desativar-se
Coeficiente 0,1 x Precisão x °C / °F*
Fonte de alimentação 3 pilhas de 1,5V, tipo AAA Condições de operação 0 ... 40 °C / 32 ... 104 °F, <80 % H.r. Condições de armazenamento -10 ... 60 °C / 14 ... 140 °F,
<70 % H.r. (sem pilhas)
Altura máxima de trabalho 2000 m
Dimensões 204 x 78 x 43 mm
Peso Aprox. 195 g
A precisão indicada é aplicável em condições ambientais de 18 ... 28 °C, 65 ... 83 °F. * A temperatura é o resultado da diferença de temperatura das condições operacionais e a temperatura ambiente atual.
Exemplo:
Quando a temperatura ambiente atual for superior à temperatura operacional (50°C [temperatura ambiente atual]) - (40°C [temperatura operacional]) = 10°C
Quando a temperatura ambiente atual é inferior à temperatura operacional (0 °C [temperatura ambiente atual] - 5 °C [temperatura operacional]) = 5 °C
4
Descrição do dispositivo
1 Alicate de corrente:
Para medir corrente
7 Conector de entrada:
Entrada do cabo de teste (vermelho)
2 Barreira de segurança:
Proteção dos condutores
8 Conector COM:
Entrada do cabo de teste comum (preto)
3 Interruptor giratório:
Seleção de função
9 Tecla A-Hold:
Pausa a medição na tela
4 Tecla MAX/MIN:
Pressione para mostrar o valor de medição máximo e depois o mínimo. Pressione novamente para voltar a medir
10 Disparador do alicate:
Abre o alicate de corrente
5 Tecla de retroiluminação:
Acende a iluminação durante a medição.
11 Lanterna:
Na parte posterior do dispositivo. Acende durante a medição de tensão.
6 Display:
O visor LCD mostra um valor até de 5999
1 2 3 4 5 6 7 8 9 11 12
AUTO Faixa automática V Volts (tensão)
Tensão/Corrente de CA A Ampères (corrente)
Tensão de CC Ω, kΩ, MΩ Ohm (resistência)
Bateria Baixa Continuidade
% Porcentagem (ciclo de
trabalho) Manter a tela
Hz Hertz (frequência) Indicador de polaridade
(negativo)
5
Procedimentos de operação
5.1 Medição SMART
Selecione a opção de medição SMART com o interruptor giratório.
Conecte os cabos de teste conforme seja necessário.
Será medida automaticamente a corrente CA, tensão CA, tensão CC, resistência ou a continuidade.
Ao medir a corrente alternada, o dispositivo pode mostrar simultaneamente os resultados de medição para DCV ou ACV, por exemplo.
5.2 A-HOLD
Pressione a tecla A-HOLD para pausar a medição na tela.
Pressione a tecla novamente para retomar a medição.
5.3 Desconexão automática
O dispositivo desliga automaticamente após 15 minutos de inatividade.
Pressione a tecla A-HOLD para ligar o dispositivo.
AUTO
MIN
MA
X
5.4 Tensão CC
Selecione a opção de medição de tensão CC ( ) com o interruptor giratório.
Conecte os cabos de teste conforme necessário para iniciar a medição.
PRECAUÇÃO
Tenha especial cuidado ao medir picos de tensão para evitar choques elétricos ou danos.
ADVERTÊNCIA
Não tente medir uma tensão acima de 600V CC para prevenir lesões pessoais ou danos no dispositivo.
5.5 Tensão AC
Selecione a opção de medição de tensão de CA ( ) com o interruptor giratório.
Conecte os cabos de teste conforme necessário para iniciar a medição.
PRECAUÇÃO
Tenha especial cuidado ao medir picos de tensão para evitar choques elétricos ou danos.
ADVERTÊNCIA
Não tente medir uma tensão acima de 600V CC para prevenir lesões pessoais ou danos no dispositivo.
5.6 Corrente AC
Selecione a opção de medição de tensão de CA ( ) com o interruptor giratório.
Insira somente um condutor dentro da claquete de corrente para começar a medir (múltiplos condutores com diferentes direções de corrente cancelam a medição).
5.7 Resistência
Desligue toda a energia e descarregue os condensadores do circuito a ser testado.
Selecione a opção de medição da resistência (Ω) com o interruptor giratório.
Conecte os cabos de teste conforme necessário para iniciar a medição.
Conselhos de medição:
o Às vezes o valor da resistência e a resistência medida diferem. Isso ocorre porque a corrente de teste de saída do dispositivo passa por todos os caminhos possíveis entre os desvios.
o Para medições de baixa resistência, reduza os cabos de teste e registre a resistência mostrada. Em seguida, conecte-as ao circuito e subtraia a resistência registrada do valor medido para obter resultados mais precisos. o Quando os cabos estão desconectados ou a medição está fora da faixa, será
mostrado na tela o símbolo “OL”.
ADVERTÊNCIA
Para evitar lesões pessoais ou danos no dispositivo, certifique-se de desligar toda a energia e descarregar todos os condensadores antes de medir a resistência.
5.8 Continuidade
Desligue toda a energia e descarregue os condensadores do circuito a ser testado.
Selecione a opção de medição de resistência ( ) com o interruptor giratório.
Conecte os cabos de teste conforme necessário para iniciar a medição. Se a resistência for menor que 40Ω, a campainha tocará.
ADVERTÊNCIA
Para evitar lesões pessoais ou danos no dispositivo, certifique-se de desligar toda a energia e descarregar todos os condensadores antes de medir a resistência.
5.9 Frequência / Ciclo de trabalho
Selecione a opção de medição de resistência (Hz%) com o interruptor giratório.
Conecte os cabos de teste conforme necessário para iniciar a medição.
6
Manutenção
6.1 Limpeza
Use um pano úmido e uma pequena quantidade de detergente para limpar o dispositivo regularmente. Não utilize produtos abrasivos ou dissolventes químicos. As tomadas de entrada sujas ou úmidas podem afetar as leituras.
Limpeza dos conectores de entrada:
Desligue dispositivo e remova os cabos de teste.
Limpe qualquer resíduo nos conectores de entrada.
Limpe o interior dos conectores de entrada com um cotonete de algodão e um produto de limpeza ou lubrificante com álcool (por exemplo: WD-40).
Utilize um cotonete limpo para cada conector para evitar a contaminação cruzada.
6.2 Substituição das pilhas
ADVERTÊNCIA
Remova os cabos de teste antes de abrir a tampa do compartimento das pilhas para evitar danos ou lesões pessoais.
Para evitar leituras falsas, danos ao dispositivo ou lesões pessoais, substitua as pilhas quando o visor mostrar o ícone de bateria fraca .
Para substituir as pilhas:
Desligue o dispositivo e remova todos os cabos de teste.
Remova a tampa do compartimento das pilhas e remova as pilhas usadas.
Substitua as pilhas (1,5V tipo AAA, Alcalinas)
7
Garantia
Poderá ler nossos termos de garantia em nossas Condições Gerais, disponíveis aqui:
https://www.pce-instruments.com/portugues/impreso .
8
Eliminação do dispositivo
Por seus conteúdos orgânicos ou domésticos. As mesmas devem ser levadas até os lugares adequados para a sua reciclagem.
Para cumprir a norma (devolução e eliminação de resíduos de aparelhos elétricos e eletrónicos) recuperamos todos nossos aparelhos do mercado. Os mesmos serão reciclados por nós ou serão eliminados segundo a lei por uma empresa de reciclagem.
Envie para: PCE Ibérica S.L. C/ Mayor 53, bajo 02500 Tobarra (Albacete) España
Poderão entregar-nos o aparelho para proceder a reciclagem do mesmo corretamente. Podemos reutilizá-lo ou entregá-lo para uma empresa de reciclagem cumprindo assim com a normativa vigente.
EEE: PT100115 P&A: PT10036
